インコネル601チューブ ASTM B167に準拠して製造されたインコネル601は、1,250℃までの卓越した耐酸化性を有し、放射管、熱処理炉部品、熱処理装置など、標準的なステンレス鋼が数ヶ月で破損するような用途に適した管状製品です。MWalloys社では、インコネル601チューブの全サイズを在庫しており、標準寸法で最短3-5営業日のリードタイムで世界中に出荷しています。.
お客様のプロジェクトでインコネル601管の使用が必要な場合、以下のことが可能です。 お問い合わせ お見積もりは無料です。.
インコネル601チューブとは何ですか？
インコネル601 インコネル601チューブは、UNS N06601ニッケル-クロム-アルミニウム合金から作られたシームレスまたは溶接された管状製品で、特に酸化性雰囲気と還元性雰囲気の両方で連続的かつ周期的な高温暴露に耐えるように設計されています。酸化保護のためにクロムだけに依存するほとんどの高温合金とは異なり、インコネル601は重量比で1.0～1.7%のアルミニウムを添加し、一次酸化クロム（Cr₂O₃）スケールの下に粘り強い自己修復性の酸化アルミニウム（Al₂O₃）サブレイヤーの形成を誘発します。この二重層の保護メカニズムが、601をはるかに一般的なインコネル600と区別し、1,100℃以上の耐酸化性に決定的な優位性を与えている。.
この合金はもともとハンティントン合金（現スペシャルメタルズコーポレーション、PCC社）によって開発され、1960年代後半に商業的に導入された。UNS呼称はN06601で、ドイツDIN規格ではWerkstoff Nr.2.4851、ISO分類ではNiCr23Al、英国BS規格ではNA49として登録されている。これらの呼称はすべて本質的に同じ合金を指すが、規格間のわずかな組成緯度の違いが特定の機械的特性値に影響することがある。.
インコネル601チューブは、安いから選ばれているわけではありません。インコネル601は、310ステンレス鋼や他のニッケル合金に比べ、1ポンドあたりの価格がかなり高い。インコネル601が選ばれるのは、同程度の価格帯でインコネル601が耐えられるものがないからです。310ステン レス鋼管、インコネル600鋼管と試した後、最終 的に601がそのプロセスに適した仕様である という結論に達した事例を定期的に見かけます。代替を試みるたびに、同じ教訓が得ら れる。それは、繰り返し環境で使用温度が 1,100℃を超える場合、アルミニウム含有量 で妥協することはできないということである。.
インコネル601シームレス管のASTM B167規格とは？
ASTM B167は、ニッケル-クロムおよびニッケル-クロム-鉄合金のシームレス鋼管に関する主要な規格である。この規格は複数のUNS合金呼称をカバーしており、インコネル601（UNS N06601）はその範囲に明確に含まれる合金の一つである。この規格は、化学成分、機械的性質、寸法公差、熱処理条件、試験要件に関する要求事項を規定している。.
ASTM B167 インコネル 601 (UNS N06601) チューブ仕様概要
| 仕様パラメーター | 必要条件 | 備考 |
|---|---|---|
| 統治基準 | ASTM B167 | シームレス管 |
| UNS指定 | N06601 | ASME SB-167にも記載 |
| 商品状態 | アニール | ソリューションアニールとスケール除去 |
| 静水圧試験 | ASTM B167 第10項による | または非破壊電気検査 |
| 粒度要件 | ASTM E112による5号またはそれ以上の粗さ | 肉厚0.100インチ以上のチューブ用 |
| 機械的試験要件 | ASTM E8/E8Mによる引張試験 | 1ロットにつき1回のテスト |
| 化学分析 | 熱と製品ごとの分析 | すべてのロットで必須 |
| 表面状態 | 有害な欠陥がない | 機械加工、研磨、またはそのままの状態 |
| 認証 | EN 10204 3.1 MTR 規格 | 3.2 リクエストに応じる |
| 適用ASMEコード | ASME SB-167 | 圧力容器およびボイラー規定 |
インコネル601鋼管製品に適用されるその他の規格
インコネル601チューブは、ASTM B167以外にも、用途に応じて以下の規格で製造・認定される場合があります：
| スタンダード | 製品形態 | アプリケーション・コンテキスト |
|---|---|---|
| ASTM B167 | シームレス管 | 一般産業、熱処理 |
| ASTM B517 | 溶接管 | 非重要サービスのための低コストオプション |
| ASME SB-167 | シームレス管（ボイラーコード） | 圧力容器 ASME Section VIII |
| DIN 17751 | シームレス管 | 欧州工業規格 |
| EN 10216-5 | シームレス管 | 欧州圧力機器指令 |
| BS 3074 NA49 | シームレス管 | 英国規格相当 |
| AMS 5715 | バー（関連合金フォーム） | 航空宇宙仕様 |
ASTM B167とASME SB-167の区別は、圧力容器やボイラー用途の購入者にとって明確にしておく価値があります。ASME SB-167は、基本的にASTM B167をASMEが採用したもので、ASMEボイラー・圧力容器コードに準拠するための追加要件が含まれています。プロジェクトの仕様書にASME SB-167の要求がある場合、材料はASTM規格の基本的な組成と機械的要求事項、およびより厳しい文書化とトレーサビリティ規定を含むASME規格の追加要求事項の両方に適合していることを証明する必要があります。.
インコネル601の化学組成とアルミニウム含有量が重要な理由とは？
インコネル601の化学組成は、その特徴的な高温挙動を達成するために厳密に制御されている。最も重要な3つの元素は、ニッケル（マトリックスの安定性と全体的な耐食性のため）、クロム（耐酸化性と耐高温腐食性のため）、アルミニウム（合金に優れた酸化性能を与える保護Al₂O₃サブスケールの形成のため）です。.
インコネル 601 化学組成 (ASTM B167 / UNS N06601)
| エレメント | ASTM B167 限界値 (wt%) | 代表値（wt%） | 役割 |
|---|---|---|---|
| ニッケル（Ni） | 58.0分 | 60-63% | マトリックス、高温安定性 |
| クロム（Cr） | 21.0-25.0% | 22-23% | 一次酸化バリア（Cr₂O₃） |
| アルミニウム（Al） | 1.0-1.7% | 1.2-1.5% | Al₂O₃サブスケール、サイクル酸化保護 |
| 鉄（Fe） | バランス（～14%） | 13-15% | コスト改質剤、固溶体 |
| カーボン（C） | 最大0.10 | 0.04-0.08% | カーバイドの挙動を制御 |
| マンガン (Mn) | 最大1.0 | 0.3-0.5% | 脱酸素剤 |
| ケイ素 (Si) | 最大0.5 | 0.2-0.4% | わずかな酸化効果 |
| 硫黄 (S) | 最大0.015 | 0.005%以下 | 管理された不純物 |
| 銅（Cu） | 最大1.0 | 0.1%以下 | 管理された不純物 |
出典ASTM B167-21、特殊金属株式会社 インコネル合金 601 技術資料。.
アルミニウムが決定的な差別化要因である理由
1.0～1.7%のアルミニウム含有量が、インコネル601と、意図的なアルミニウム添加を含まないインコネル600を分けるものである。高温の酸化条件にさらされると、両合金中のクロムがCr₂O₃スケールを形成し、これが第一レベルの保護となる。インコネル600では、これが唯一の保護メカニズムであり、およそ1,050℃を超えると、Cr₂O₃スケールは周期的な熱条件（加熱と冷却を繰り返すとスケールに亀裂が入り、剥がれ落ちて新鮮な金属が露出する）で安定性が低下する。.
Inconel 601では、アルミニウムは同時に合金スケール界面に拡散し、Cr₂O₃外層の下に薄く緻密なAl₂O₃サブスケールを形成する。このサブスケールは2つの重要な特性を持っています：それは非常に遅い成長（それは時間の経過とともに非常に少ない金属を消費することを意味します）であり、それは繰り返される熱サイクルを通してさえも、下の合金に粘り強く付着します。オークリッジ国立研究所の研究(Pint et al., Oxidation of Metals, 2003)では、インコネル601を1,100℃で繰り返し酸化試験したところ、同じ条件下でインコネル600よりも比質量変化率が約4～6倍低いことが実証され、アルミニウム添加の決定的な役割が確認された。.
実用的な購入者にとっては、この化学的な違いが耐用年数につながります。200°Cから1,150°Cの間を毎日循環するラジアントチューブ用途では、インコネル600チューブは18～24ヵ月ごとに交換が必要になる場合があります。同じ用途のインコネル601チューブは、通常4～7年の耐用年数を達成します。そのため、高い初期材料費は、ライフサイクル全体の経済性によって正当化されることがほとんどです。.
インコネル601鋼管は室温および高温でどのような機械的特性を発揮するか？
機械的特性データは、チューブの肉厚、定格圧力、構造荷重を含むエンジニアリング計算に不可欠です。焼きなまし状態のインコネル601チューブは、使用温度で適切な強度と延性を維持し、よく特性化された組み合わせを提供します。.
室温におけるインコネル601管の機械的特性 (アニール処理、ASTM B167)
| プロパティ | 最低条件 | 代表値 |
|---|---|---|
| 引張強度 | 80,000 psi (550 MPa) 以上 | 95,000-105,000 psi (655-724 MPa) |
| 降伏強さ（0.2%オフセット） | 30,000 psi (205 MPa) 以上 | 35,000-45,000 psi (241-310 MPa) |
| 2インチの伸び | 30%分 | 38-45% |
| 硬度（ロックウェルB） | 指定なし（代表値） | 80-90 HRB |
| 面積の縮小 | 特になし | 50-65% |
出典ASTM B167、特殊金属株式会社インコネル合金 601 技術資料（SMC-027）。.
インコネル 601 高温機械的性質
インコネル601チューブの最も重要なエンジニアリングデータの1つは、高温での強度保持です。多くの用途では、室温だけでなく、使用温度でも機械的負荷を維持することが要求されます。.
| 温度 | 0.2% 降伏強さ（psi） | 引張強さ（psi） | エロンゲーション（%） |
|---|---|---|---|
| 室温 (21°C) | 35,000-45,000 | 95,000-105,000 | 38-45 |
| 200°C | 28,000-35,000 | 85,000-95,000 | 40-48 |
| 400°C | 22,000-30,000 | 78,000-88,000 | 42-50 |
| 600°C (1,112°F) | 18,000-25,000 | 65,000-78,000 | 45-55 |
| 800°C (1,472°F) | 14,000-20,000 | 48,000-60,000 | 50-60 |
| 1,000°C (1,832°F) | 8,000-12,000 | 22,000-32,000 | 55-70 |
| 1,100度C（2,012度F） | 4,500-7,000 | 12,000-18,000 | 60-75 |
データはSpecial Metals SMC-027技術資料およびASM International Metals Handbook, Volume 2より引用。.
クリープと破断特性
チューブが高温で長時間にわたって持続的な応力下で使用される用途では、クリープと応力破断のデータが不可欠な設計入力となります。インコネル601は、800℃を超える温度で、鉄基合金と比較して意味のある耐クリープ性を示します。.
指定温度で1,000時間の破断応力：
- 871℃（1,600°F）：約10,000 psi（69 MPa）。.
- 982℃（1,800°F）：約3,500 psi（24 MPa）。.
- 1,093℃（2,000°F）：約1,000 psi（6.9 MPa）。.
これらの値は、インコネル601チューブが極端な温度での適度な応力下でも構造的完全性を保持することを裏付けるものであり、1,050～1,200℃で連続運転しながらチューブが自重と搬送される大気の重量を支えなければならないラジアントチューブ用途で使用される理由となっています。.
インコネル601チューブにはどのようなサイズと寸法がありますか？
寸法の入手可能性は、プロジェクトのスケジュールに大きく影響する現実的な問題です。すべてのインコネル601チューブ・サイズがすべての流通業者によって在庫されているわけではなく、非標準寸法は8～20週間の製造リードタイムを必要とする場合があります。.
標準インコネル601シームレス管サイズ範囲 (ASTM B167)
| 外径（OD） | 肉厚範囲 | 一般的な壁のスケジュール | 在庫状況 |
|---|---|---|---|
| 1/4インチ（6.35mm） | 0.028～0.065インチ | 明るい壁 | 在庫限り |
| 3/8インチ（9.52 mm） | 0.028～0.083インチ | 標準的な壁への光 | 在庫限り |
| 1/2インチ（12.7mm） | 0.035～0.109インチ | 複数の壁 | 優良株 |
| 3/4インチ（19.05 mm） | 0.049～0.120インチ | 複数の壁 | 優良株 |
| 1インチ（25.4mm） | 0.049～0.148インチ | 複数の壁 | 優良株 |
| 1.5インチ（38.1mm） | 0.065～0.200インチ | 複数の壁 | 適度な在庫 |
| 2インチ（50.8mm） | 0.065～0.218インチ | Sch 10S-40S | 優良株 |
| 2.5インチ（63.5mm） | 0.083～0.276インチ | 標準的な壁 | 適度な在庫 |
| 3インチ（76.2mm） | 0.083～0.300インチ | Sch 10S-40S | 適度な在庫 |
| 4インチ（101.6mm） | 0.120～0.337インチ | Sch 10S-40S | 在庫限り |
| 6インチ（152.4mm） | 0.134～0.432インチ | Sch 10S-40S | 注文ベース |
| 8インチ以上 | 変動あり | 1オーダーにつき | 工場生産 |
メートルインコネル601チューブサイズ（一般的なDIN/EN寸法）
| 外径（mm） | 肉厚（mm） | 標準的な長さ | 市場 |
|---|---|---|---|
| 6 × 1 mm | 1.0 mm | 6,000 mm | ヨーロピアン |
| 10 × 1.5 mm | 1.5 mm | 6,000 mm | ヨーロピアン |
| 16 × 2 mm | 2.0 mm | 6,000 mm | ヨーロッパ／アジア |
| 20 × 2 mm | 2.0 mm | 6,000 mm | ヨーロッパ／アジア |
| 25 × 2.5 mm | 2.5 mm | 6,000 mm | ヨーロッパ／アジア |
| 32 × 3 mm | 3.0 mm | 6,000 mm | ヨーロッパ／アジア |
| 38 × 3 mm | 3.0 mm | 6,000 mm | ヨーロッパ／アジア |
| 50 × 3.5 mm | 3.5 mm | 6,000 mm | ヨーロッパ／アジア |
| 76.2 × 4 mm | 4.0 mm | 6,000 mm | インダストリアル |
| 101.6 × 5 mm | 5.0 mm | 6,000 mm | インダストリアル |
標準長と公差
ASTM B167では、チューブの長さを2つのカテゴリーに分けて規定している：
- ランダムな長さ： 最低2フィート（0.61m）、製造業者の標準的な製造長（通常は16～24フィート（4.9～7.3m））まで。.
- 固定長： 買い手が要求する特定の長さで、24フィートまでの長さについては公差+0/-0.125インチ。.
ASTM B167に基づく肉厚公差は、熱間仕上げ管では公称肉厚の±10%、冷間引抜管では公称肉厚の±12.5%が標準的な商慣習であるが、要望に応じてより厳しい公差を設定することも可能であり、その場合は価格にプレミアムがつく。.
MWalloysのインコネル601チューブ在庫は、外径が1/4インチから6インチまで、肉厚は最も一般的に要求されるものをカバーしており、欧州やアジアのお客様向けにメートルサイズも在庫しております。長さの特注や切断加工も可能で、納期は通常1～3営業日です。.
インコネル601チューブの酸化、浸炭、窒化環境での性能は？
インコネル601チューブの高温性能は、いくつかの異なる腐食性雰囲気にまたがっており、合金の挙動はそれらの間で大きく異なります。各環境を理解することで、エンジニアは601が正しい仕様なのか、あるいは特定のプロセスには別の合金が優れているのかを確認することができます。.
酸化性雰囲気での性能
インコネル601チューブの大気中または酸化性雰囲気での最高連続使用温度は約1,250℃であり、酸化サービス用ニッケル合金の中でも最高ランクの製品です。保護Al₂O₃/Cr₂O₃二層酸化スケールは、静的および周期的条件下で、この温度でも安定した付着性を維持する。.
様々な温度でのサイクル試験（1時間サイクル）による酸化重量増加データから確認：
- 1,000℃の場合：1,000時間後の重量増加は1.0mg/cm²以下。.
- 1,100℃の場合：1,000時間後の重量増加は約1.5～3.0mg/cm²。.
- 1,200℃の場合：500時間後の重量増加は約3.0～6.0mg/cm²。.
この数値は、同様の繰返し条件下で1,100℃ で10～25mg/cm²の重量変化を示す310ステ ンレス鋼よりも劇的に低い(ASM International Corrosion data)。.
浸炭雰囲気での性能
大気中の炭素が合金表面に拡散してクロム炭化物を形成し、保護スケール形成に必要なクロムを合金から奪ってしまうからである。インコネル601は中程度の耐浸炭性を示し、鉄基合金よりはかなり優れているが、ケイ素含有量の高い合金（サンドビックやVDMメタルズのいくつかの独自高温合金など）ほど傑出してはいない。.
900-1,050℃の炭化水素リッチ雰囲気では、 インコネル601管は1,000時間後に約0.1-0.3 mmの 炭素浸透深さを示すが、同等の条件では310ステン レス鋼が0.5-1.5 mmである。1,000℃を超える過酷な浸炭サービスでは、インコネル602CA (UNS N06025、アルミニウムとイットリウムの添加量が多い)が、かなり高価ではあるが、優れた性能を発揮する。.
窒化雰囲気での性能
窒化処理では、管がアンモニアまたは窒素と水素の混合ガスに500～600℃でさらされるため、窒素が合金表面に拡散し、窒化物が形成され、材料が脆化する可能性がある。インコネル601は、保護酸化スケールによって窒素の侵入が抑制される650℃以下の温度では、窒化に対する十分な耐性を示す。650℃以上の強い窒化条件では、より特殊な合金が好まれる。.
硫黄含有環境での性能
インコネル601管は、硫黄を含む雰囲気、特に酸素分圧の低い硫化条件に対する耐性が限られている。SO₂が酸素とともに存在する酸化-硫化混合雰囲気では、酸化成分が保護スケール形成をサポートするため、合金は合理的な性能を発揮する。しかし、純粋な硫化条件（高H₂S、低O₂）では、C276またはハステロイBシリーズ合金がより適切な選択である。.
高温性能の比較概要
| 環境 | インコネル601定格 | 最大推奨温度 | 310SS比 |
|---|---|---|---|
| 空気酸化（静的） | 素晴らしい | 1,250°C | 3～5倍の生活向上 |
| 空気酸化（周期的） | 素晴らしい | 1,200°C | 4～6倍良い生活 |
| 浸炭 | グッド | 1,050°C | 2～3倍良い |
| 窒化 | グッド | 650°C | 316Lに類似 |
| 硫化 | 限定 | 750°C | C276より劣る |
| 塩素含有ガス | 限定 | 500°C | 代わりにC276を使用 |
| 高温の蒸気 | グッド | 900°C | 310SSより2倍優れている |

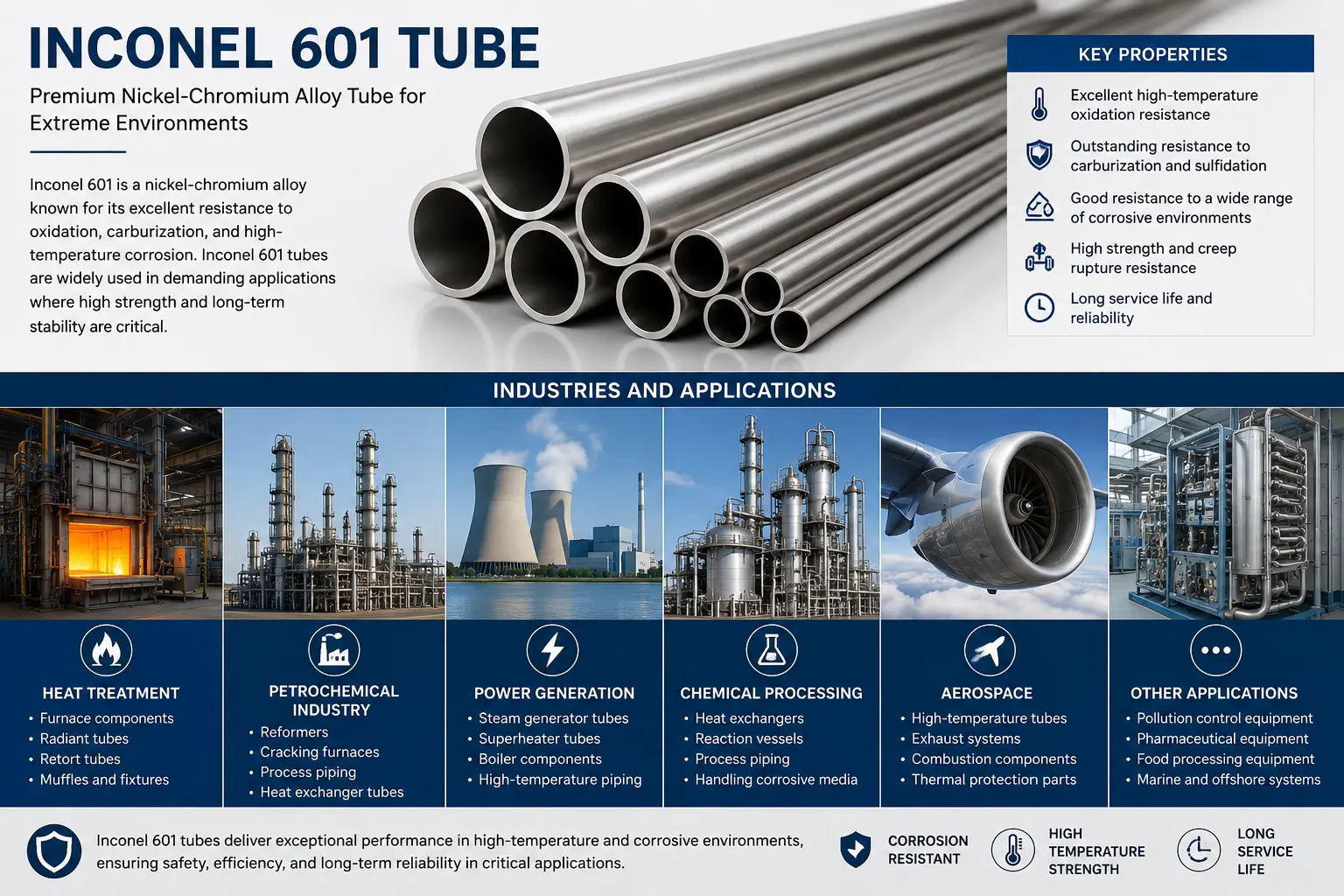

インコネル601管を最も多く使用する産業と用途は？
インコネル601チューブの用途は多岐にわたりますが、持続的な高温サービスが技術的課題の中心となる産業に集中しています。当社は、事実上すべての主要産業分野のお客様に出荷しており、用途の多様性は、この材料を扱う最も興味深い側面のひとつです。.
第一次産業と特定用途
熱処理および工業炉産業
これは、インコネル601チューブの最大の市場セグメントです。連続焼鈍炉、ベル式炉、ローラーハース炉で使用されるラジアントチューブは、インコネル601の耐酸化性と耐熱疲労性が最も競争優位性を発揮する用途です。ラジアント・チューブは通常、インコネル601のシームレス直管をリターンベンドと継手で接合したもので、900～1,150℃で連続運転され、メンテナンス停止中は室温と最高温度の間を循環します。自動車鉄鋼業界は、世界的に炉用ラジアントチューブの最大消費者であり、主要なプレス焼入れおよび亜鉛めっきラインオペレーターは、インコネル601チューブの代替品を大量に常備在庫しています。.
石油化学および化学処理
エチレンやプロピレンの製造における分解炉、改質管、熱分解管用途では、チューブは運転温度と停止温度の間を循環しながら800～1,100℃にさらされます。これらの用途では、インコロイ800Hや800HTが一般的ですが、耐サイクル酸化性が第一の基準となる用途では、インコネル601チューブが好まれます。.
溶射と表面コーティング産業
溶射装置のスプレーチャンバーやヒートシールドは、頻繁な熱サイクルを伴う極端な温度で作動します。これらのシステムで使用されるインコネル601チューブ部品は、合金の優れた耐熱疲労性の恩恵を受けています。.
発電と廃棄物発電
塩素化合物、硫黄酸化物、粒子状物質を含む複雑な排ガス環境下で500～700℃で運転される廃棄物発電(WtE)ボイラーの過熱器および再熱器管は、インコネル601の耐酸化性と適度な耐食性の組み合わせが十分な耐用年数を提供する厳しい用途を代表する。塩素含有量の多い最も過酷なWtE環境では、インコネル625または622が好ましいが、インコネル601はそれほど過酷でない部分にも適用できる。.
航空宇宙・防衛
アフターバーナー部品、タービン排気システム、軍用機および民間機の高温構造要素など、温度範囲がインコネル601の能力に適合するもの。AMS規格は、この合金ファミリーの多くの航空宇宙用途を規定している。.
半導体製造
800～1,100℃での清浄度と耐酸化性が要求される半導体ウェハー製造における高温拡散炉管およびプロセスチャンバー部品。半導体産業では、元素トレーサビリティが文書化された極めて高純度の材料が要求されます。.
ガラス製造
溶融ガラス、燃焼ガス、高温にさらされ続けるガラス溶解作業における電極、サポートロッド、チューブ。インコネル601チューブは、ファイバーガラス製造ラインのマンドレルや支持構造の成形に使用される。.
アプリケーション・クイック・リファレンス
| 産業 | 主な用途 | 動作温度使用温度範囲 | 主要業績要件 |
|---|---|---|---|
| 熱処理炉 | ラジアントチューブ、マッフル部品 | 900-1,150°C | 繰り返し酸化、熱疲労 |
| 石油化学 | クラッキングチューブ、熱分解 | 800-1,050°C | 酸化、浸炭 |
| 発電（WtE） | スーパーヒーター管 | 500-700°C | 酸化、軽度の腐食 |
| 航空宇宙 | 排気、アフターバーナー部品 | 700-1,100°C | 酸化、強度保持 |
| 半導体 | 拡散炉管 | 800-1,100°C | 純度、耐酸化性 |
| ガラス製造 | 成形装置 | 700-1,050°C | 酸化、ガラス適合性 |
| 自動車 | 排気系部品 | 700-950°C | 繰り返し酸化、疲労 |
インコネル601管とインコネル600、625、その他の高温合金との比較?
バイヤーは、インコネル601の仕様と隣接する合金の仕様を比較し、特に予算上の制約から低コストの代替品への切り替えを要求することがよくあります。以下の比較は、最も一般的な代替の質問に対応するものです。.
インコネル601対インコネル601. インコネル600（UNS N06600）
インコネル600は、最も広く使用されているニッケルクロム合金で、ほとんどの製品形態においてインコネル601より15-25%低い価格となっている。決定的な違いはアルミニウム含有量です：インコネル600は、アルミニウムを実質的に含まないため（最大0.15%典型）、601を周期酸化で卓越させる保護Al₂O₃サブスケールを形成することができない。静的酸化条件の1,050℃以下の温度では、600と601の性能差はわずかである。1,050℃以上、特に繰り返し条件下では、スケール付着と耐スポレーション性において601が600を劇的に上回る。MWalloysの推奨は明確で、1,050℃を超える温度や、大きな熱サイクルを伴う用途では、601をご指定ください。.
インコネル601対インコネル601. インコネル625 (UNS N06625)
インコネル625チューブは、主に水腐食と高強度合金であり、酸化に最適化された合金ではありません。高いモリブデン含有量(8-10%)により、低温での塩化物孔食、隙間腐食、広範囲の酸性媒体に対して優れた耐性を示すが、1,100℃では耐酸化性において601を上回ることはない。インコネル625チューブは、インコネル601チューブより1ポンドあたり約40-70%高価である。高温炉用途で601の代わりに625を使用することは、必要でない腐食特性のために多額の費用を支払う一方で、必要な耐酸化性能については何のメリットも得られないことを意味する。.
インコネル601とインコロイ800H / 800HT (UNS N08810 / N08811) の比較
インコロイ800H及び800HTは、インコネル601の 60%+に対し、約32-35%のニッケル 含有量の鉄-ニッケル-クロム合金である。601よりも大幅に安価で、改質管やクラッキングチューブ用途に広く使用されている。連続使用における推奨最高使用温度は、800HTで約1,150℃であり、これは601の範囲と公称上重なる。実用上の主な相違点は耐サイクル酸化性で、601はより多くの熱サイクルを通じてスケール付着性を維持し、著しい剥離が発生することはない。年間シャットダウン回数が少ない（年間熱サイクル数が4～6回未満）用途では、800HTは十分な耐用年数でコスト競争力を発揮します。頻繁な熱サイクル（毎週または毎月の熱サイクル停止）がある用途では、601の優れた耐熱疲労性が、一般的にその高いコストを正当化します。.
比較物件と価格表
| 合金（UNS） | Niコンテンツ | 最大酸化温度 | サイクル酸化定格 | 価格対601 | ベスト・アプリケーション |
|---|---|---|---|---|---|
| インコネル 600 (N06600) | ~76%ニ | 実用1,050 | 中程度 | 15-25%未満 | 低温、静的酸化 |
| インコネル601 (N06601) | ~60%ニ | 1,250°C | 素晴らしい | 参考 | サイクル高温酸化 |
| インコロイ800H (N08810) | ~32%ニ | 1,100°C | グッド | 30-45%未満 | 改質管、低サイクル |
| インコネル625 (N06625) | ~58%ニ | 実用的な980 | グッド | 40-70% 詳細 | 水腐食、強度 |
| インコネル 602CA (N06025) | ~63%ニ | 1,300°C+ | スーペリア | 60-90% 詳細 | 極度の浸炭 |
| 310ステンレス鋼 | ~25%ニッケル | 1,050°C | フェア | 60-70%未満 | 低コスト、低パフォーマンス |
| HR-120 (N08120) | ~37%ニ | 1,150°C | グッド | 20-35%未満 | 適度な高温サービス |
実際の調達事例：グローバルバイヤーがMWalloysを通じてインコネル601管を調達する方法
ケーススタディ1：ドイツの自動車部品メーカー、2025年1月
2025年1月、ドイツのシュトゥットガルトに本社を置く一流自動車熱処理機器メーカーが、MWalloys社に1,200kgのインコネル601シームレスチューブを要求してきた：外径2インチ×肉厚0.120インチと外径3インチ×肉厚0.180インチで、いずれもASTM B167に準拠し、EN 10204 3.1認証を取得している。既存のサプライヤーはリードタイムを14週間と見積もっていたが、これは顧客の納期確約と矛盾するものであった。.
MWalloys社は、2インチの寸法（480kg必要）の在庫を確認し、3インチの寸法を4週間のリードタイムでヨーロッパの工場パートナーから調達しました。材料は顧客の指定した長さに切断され、完全なEN 10204 3.1 MTRが発行され、注文は発注から3週間以内に出発する1回の出荷のために統合されました。お客様は納期の約束を守り、その後MWalloysを通して3回の追加発注を行いました。.
ケーススタディ2：インドの石油化学プラント、2025年3月
インドのグジャラート州にある製油所のエンジニアリング・コントラクターは、プロセス・ヒーター・チューブの交換プロジェクトで、ASME SB-167に準拠した外径1.5インチ×肉厚0.109インチのインコネル601シームレス・チューブ600kgをPMI検証付きで必要としていました。このプロジェクトの仕様では、ASMEの材料認定を取得している工場で製造された材料が必要だったため、適格な供給元リストが大幅に絞られました。.
MWalloys社は、現在ASME認証を取得している米国の工場から材料を供給しました。完全なASME SB-167文書、PMI XRFレポート、EN 10204 3.1認証が提供されました。材料は、工場のターンアラウンド・スケジュールに合わせるため、受注から10営業日以内にアーメダバード空港に空輸された。請負業者は、緊急プロジェクトでASME認証のニッケル合金管を国際的に調達した中で、これが最速であったことを確認した。.
ケーススタディ3：米国の半導体製造装置メーカー、2024年10月
カリフォルニア州シリコンバレーにある拡散炉装置メーカーが、半導体業界の清浄度と汚染管理基準によって要求される、熱数レベルまでの完全な化学トレーサビリティを備えた小径（外径1/2インチと3/4インチ、複数の肉厚）のインコネル601シームレスチューブ150kgを必要としていました。要求された認証パッケージには、リストされたすべての元素について0.001%の分解能での化学分析が含まれていました。.
MWalloys社は、完全なヒートナンバートレーサビリティーと顧客の文書要件を満たす完全な化学報告書を備えた米国の工場在庫から材料を供給した。米国の在庫からの注文であったため、納品は5営業日以内であった。顧客の品質チームは、この文書パッケージが流通業者から受け取ったものの中で最も完全なものであることを確認しました。.
MWalloysはインコネル601管をどのように世界市場に供給していますか？
MWalloys社では、インコネル601チューブの供給能力を3つの原則に基づいて構築しています：幅広い在庫、認定されたミルソーシング、緊急のプロジェクトスケジュールへの迅速な対応。.
MWalloysインコネル601チューブ在庫とサービス概要
| パラメータ | MWalloysの能力 |
|---|---|
| 純正外径範囲 | 1/4インチ～6インチ（6.35mm～152.4mm） |
| メートルサイズ | 外径10mm～108mm |
| 肉厚範囲 | 0.028インチ～0.432インチ |
| 標準的な長さ | 20 フィート（6.096 m）、切断可能長さ |
| ミルソース | アメリカ、ドイツ、スウェーデン、日本 |
| 標準認証 | EN 10204 3.1（基本価格に含まれる） |
| プレミアム認証 | EN 10204 3.2、ASME SB-167、ご要望に応じてPMI |
| 最低注文数 | 10kg（50kg未満はカット料金適用） |
| 在庫切れリードタイム | 3～5営業日（標準寸法） |
| 工場生産リードタイム | 8～16週間（在庫なし寸法） |
| 輸出地域 | 米州、欧州、中東、アジア太平洋、インド |
| 輸出書類 | 商業送り状、パッキングリスト、CO、MTR、顧客の要求による出荷マーク |
グローバルな出荷能力
MWalloysは50カ国以上にインコネル601チューブを出荷しています。一刻を争うプロジェクトには
- 国際空港への航空貨物（通常3～7営業日）
- 70kg未満の少量の場合、エクスプレスクーリエをご利用ください。
- 大口注文の場合、海上輸送（仕向け地によって異なりますが、通常14～35日かかります。）
- 一部の市場ではDDP（Delivered Duty Paid）価格が利用可能
米国および欧州の倉庫からの一般的な仕向地は、ドイツ、英国、フランス、オランダ、インド、韓国、日本、台湾、シンガポール、アラブ首長国連邦、サウジアラビア、ブラジル、カナダなどである。.
インコネル601チューブに関するよくある質問
1: 連続使用におけるインコネル601チューブの最高使用温度は？
インコネル601チューブは、清浄な空気または酸化性雰囲気中で、約1,250℃までの連続使用において、保護酸化スケールの完全性と十分な機械的強度を維持します。これは、Special Metals Corporationの技術データから公表されている最大値であり、合金の保護Al₂O₃/Cr₂O₃二層スケールが過度の成長や剥離を起こすことなく安定した状態を維持できる温度を示しています。チューブが繰り返し加熱・冷却される繰り返し使用では、各熱サイクル中に加わる追加的な熱応力を考慮して、より保守的な実用最大温度1,150～1,200℃を推奨する。1,250℃を超えると、保護スケールのCr₂O₃成分が相変化を起こし、保護特性を失い始める。この時点で、インコネル602CA（酸化スケールの密着性をさらに向上させるイットリウム添加を含む）のような、より特殊な合金を評価すべきである。.
2: ASTM B167とASME SB-167のインコネル601チューブの違いは何ですか？
ASME SB-167はASTM B167をASMEボイラー・圧力容器コードに採用したもので、ASMEコードに準拠するための補足要件が含まれています。両規格ともインコネル601（UNS N06601）の組成と機械的特性に関する要求事項は同じです。違いは、文書化とトレーサビリティ要件にあります。ASME SB-167認証材には、品質システム文書、ASMEコードレベルまでの特定熱のトレーサビリティ、および該当するコードセクションで要求される場合には、追加の非破壊検査を含める必要があります。ASME SB-167の認証を受けた材料は、ASME Section I（電力ボイラー）および Section VIII（圧力容器）の用途に使用できます。ASTM B167だけで、規格外の工業用途には十分です。プロジェクトの仕様にASME SB-167が要求されている場合、サプライヤーの工場が最新のASME認証を取得していること、またASTM B167だけでなくASME規格も文書に明記されていることを確認する必要があります。.
3: インコネル601チューブは溶接できますか？また、どのような溶加材を使用すべきですか？
インコネル601管は、GTAW (TIG)、GMAW (MIG)、SAWプロセスなど、確立された技術で溶接可能である。推奨される溶加材は、AWS ERNiCrFe-11(公称601成分 に適合)または、溶接析出物中のクロムがわずかに 高い方が有利な用途にはERNiCrFe-7(インコ ネル82タイプ)である。インコネル601は、ほとんどの肉厚において、 溶接前の予熱を必要としない。溶接後熱処理 (PWHT)は、ほとんどの用途では必須では ないが、特定の規格に準拠した圧力容器用途では、 応力除去のために指定されることがある。インコネル601の溶接における重要な予防措置 は、パス間温度管理である。過度の入熱で 溶接すると、ニッケル・クロム合金で発生する可 能性のある熱影響部の高温割れを防ぐため、パス 間温度を93℃(200°F)未満に保つ必要があ る。すべての溶接は、ニッケル合金溶接の経験を持 つ認定溶接士が行なうべきである。.
4: 炉用インコネル601管と310ステンレス鋼管の比較は？
インコネル601管は、高温炉用途、特に1,050℃以 上および熱サイクルを伴う用途において、310ステンレ ス鋼管を大幅に上回る性能を示す。熱サイクル条件下1,100°Cでは、601は310ステンレ ス鋼よりも酸化重量増加率が通常4-6倍低い (ASM International腐食データ)。ラジアントチューブ用途では、耐用年数の差 はさらに顕著である：自動車用焼鈍炉の310ステン レス・ラジアント・チューブは、通常12-18ヶ月 ごとに交換が必要であるのに対し、インコ ネル601チューブは、同じ用途で日常的に4-7 年間の交換が可能である。310ステンレス鋼に対する601ステンレス鋼の価格プレミアムは、1ポンドあたり約6-10倍である。しかし、耐用年数を考慮すると、この価格比であっても総所有コスト計算では601が有利になることが多く、特にチューブ交換がコストのかかる生産停止を意味する高稼働炉では有利になります。.
5: MWalloysはどのサイズのインコネル601チューブを在庫していますか？
MWalloys社はインコネル601シームレスチューブの在庫を1/4インチから6インチまでの外径サイズで保有しており、各外径サイズで最も一般的な肉厚をご用意しております。メートル寸法では、外径10mmから外径108mmまでの標準欧州寸法を在庫しています。標準在庫寸法の場合、米国および欧州の倉庫からのリードタイムは、国内発送で3～5営業日、国際航空貨物で5～10営業日です。非標準寸法、重い壁、または非常に大きな直径（外径6インチ以上）は、8～16週間の製造リードタイムが必要です。また、お急ぎの場合は、複数の倉庫から同時に調達することも可能です。外径、肉厚、長さ、数量、証明書の必要条件などをMWalloysにご連絡いただければ、正確なリードタイムと価格のお見積もりをさせていただきます。.
6: インコネル601チューブは水素を含む雰囲気での使用に適していますか？
インコネル601管は、高温の水素含有雰囲気、特に光輝焼鈍の熱処理工程で一般的な窒素またはアルゴンと水素を含む混合還元雰囲気中で十分な性能を発揮します。通常の熱処理条件下では、ニッケル基合金において水素脆化が機械的に顕著となる範囲をはるかに超える使用温度であるため、この合金は大きな水素脆化を起こしません。しかし、常温または常温以下の温度での高圧水素供 給（化学処理用途の一部で見られる）においては、 インコネル601はサワーサービス用の特別な定格を備 えておらず、検証なしにNACE MR0175に適合し ていると仮定すべきではない。水素分圧が1気圧未満の純粋な高温還元サービスには、インコネル601チューブが適切かつ一般的に使用される材料である。.
7: インコネル601チューブの一般的な価格帯は、ポンドあたり、またはkgあたりいくらですか？
2026年のインコネル601シームレス管価格は、少量 (500 ポンド未満) の標準サイズでは通常25-40米ドル/ポンド (55-88 米ドル/kg) で、工場直販からの2,000 ポンド以上の大量注文では約18-28米ドル/ポンド (40-62 米ドル/kg) に低下する。価格は外径と肉厚に影響され、小径管（外径1インチ以下）は冷間引抜加工の難易度が高いため、中径管より15-30%のプレミアムがつく。ASME SB-167文書、第三者検査、PMI報告書を含むプレミアム認証パッケージは、基本価格設定に約1～3米ドル/ポンド上乗せされる。通貨、原産地（米国、欧州、アジア工場）、市場タイミングも実際の取引価格に影響する。MWalloysからの拘束力のある価格見積もりについては、お客様の完全な寸法と認証要件をお知らせください。.
8: 注文書でインコネル601管を正しく指定するには？
完全かつ明確なインコネル 601 チューブの発注仕様書には、以下を含めること：(1) 材料規格とUNS番号：(1) 材料仕様とUNS番号：ASTM B167、UNS N06601.(2) 製品形状：シームレス管（該当する場合はASTM B517に準拠した溶接管）。(3) 寸法：外径、肉厚（または内径）、長さ。(4) 数量：個数及び重量（kg 又は lbs） (5) 状態：焼鈍（ASTM B167 では溶体化処理及びスケール除去が標準）。(6) 認証EN 10204 3.1または3.2、ASME SB-167（必要な場合）。(7) 追加試験PMI、UT、静水圧試験、粒度。(8) 最終用途：輸出書類および潜在的な材料適合性審査に必要。(9) 配送要件：必要な出荷日、配送先、配送方法の希望。仕様書の不備は、特殊合金調達における納期遅延と請求書紛争の最も一般的な原因である。.
9: インコネル601チューブは、既存の用途でインコネル600チューブを置き換えることができますか？
インコネル601チューブは、大半の高温用途においてインコネル600チューブのドロップイン代替品です。この2つの合金は、ASTM B167に基づく公称外径、肉厚、長さの規格が同じであるため、機器の寸法変更は不要です。化学組成の違い（主に601のアルミニウム添加）は、加工、成形、溶接の挙動に影響を与えず、工程の変更を必要としない。601を600に置き換える場合に技術的な検討が必要となる唯一のシナリオは、601が一部の温度範囲で高温強度特性がわずかに異なるため、既存の設計が、特定の応力破断計算など、600に固有の特定の機械的特性値に依存している場合です。実際には、601は一般に高温での機械的特性が600と同等かそれ以上であるため、この代替はほとんどの場合、工学的な懸念のない単純なアップグレードとなる。600（一般的には15-25%）に対する601のコストプレミアムは、使用温度が1,050℃を超える用途や熱サイクルが重要な用途では正当化されます。.
10: MWalloysはインコネル601チューブの注文にどのような品質文書を提供していますか？
MWalloysでは、インコネル601チューブのご注文毎に、包括的な文書パッケージをご提供しております。基本価格に含まれる標準文書は、ヒートレベルまでの全化学成分、機械的試験結果（引張強さ、降伏強さ、伸び）、硬度測定値、ヒートナンバーとロットのトレーサビリティ情報、該当する規格認証（ASTM B167、ASME SB-167、または同等品）、寸法検査記録を記載したEN 10204 3.1ミル試験報告書です。ご要望に応じて、第三者検査立会いによるEN 10204 3.2認証、校正済み蛍光X線分析装置を使用したポジティブ材料識別（PMI）報告書、静水圧試験証明書、超音波試験報告書、ASTM E112に準拠した粒度証明書、関税および調達コンプライアンス目的の原産国文書も、追加料金にてご提供いたします。すべての文書はデジタル形式（PDF）で提供され、ご要望に応じて物理的な原本もご用意いたします。当社の文書管理システムは、最低10年間記録を保持するため、お客様は設置された機器の耐用年数を通じて、過去の認証データを検索することができます。.
要約: インコネル601チューブ・クイック・リファレンス
| パラメータ | 価値 |
|---|---|
| UNS指定 | N06601 |
| プライマリー・スタンダード | ASTM B167 (シームレス) / ASTM B517 (溶接) |
| 主要な要素 | Ni ～60%、Cr 21～25%、Al 1.0～1.7%、Fe バランス |
| 最高使用温度 | 大気中連続1,250 |
| 最小引張強さ | 80,000 psi (550 MPa) |
| 最小降伏強度 | 30,000 psi (205 MPa) |
| 最小伸び | 30% |
| 使用可能な外径範囲 | 1/4インチ～8インチ以上（6mm～200mm以上） |
| 主な用途 | ラジアントチューブ、炉部品、石油化学 |
| 類似合金 | インコネル600、インコロイ800H、310 SS |
| MWalloys在庫 | 標準サイズで3～5営業日配送 |
| 価格帯（2026年） | サイズと数量により18～40米ドル/ポンド |
MWalloysについて
MWalloys社は、インコネル及びインコロイ製品群を含む高性能ニッケル合金管製品のグローバルサプライヤーです。インコネル601チューブの在庫は、小口径の計器用チューブから大口径の工業用パイプまで、あらゆる商用サイズに及び、北米と欧州の倉庫に在庫を保有し、世界中のお客様にサービスを提供しています。当社は、ASTM B167、ASME SB-167、および同等の欧州規格の認証を提供し、すべての出荷品にEN 10204 3.1文書規格を添付しています。MWalloys社の技術チームは、高温産業プロジェクトの合金選定、仕様検討、アプリケーションエンジニアリングをサポートします。インコネル601チューブの在庫状況、価格、リードタイムについてはMWalloysまでお問い合わせください。.
参考文献ASTM B167-21(シームレスニッケル合金管仕様); ASTM B517(溶接ニッケル合金管); ASME ボイラー・圧力容器コード SB-167; Special Metals Corporation Inconel alloy 601 技術資料 SMC-027; ASM International Metals Handbook Volume 2, Properties and Selection：非鉄合金; Pint B.A. et al., Oxidation of Metals, Oak Ridge National Laboratory, 2003; ASTM E112 (結晶粒度測定); AWS A5.14 (ニッケル合金フィラーメタル仕様); DIN 17751 (シームレスニッケル合金管、ドイツ規格); IEA Industrial Heat Sector Technology Report 2024.
