Hastelloy C276 (ASTM B622 senza saldatura) offre una resistenza alla corrosione leader del settore in oltre 40 ambienti chimici aggressivi, mantiene l'integrità strutturale da -196°C a 1038°C e riduce i costi totali del ciclo di vita delle tubazioni di 30-60% rispetto alle alternative in acciaio inossidabile. Per gli impianti che gestiscono fluidi corrosivi, acidi ossidanti o sistemi misti di acidi, specificare il tubo C276 non è semplicemente un aggiornamento del materiale, ma una decisione operativa diretta che riduce i tempi di inattività non pianificati, prolunga la vita delle apparecchiature di 15-25 anni e riduce le spese di manutenzione annuali di decine di migliaia di dollari per ogni sistema installato.

Se il vostro progetto richiede l'utilizzo di tubi Hastelloy C276, potete contattateci per un preventivo gratuito.

Che cos'è esattamente l'Hastelloy C276 e perché la sua composizione è importante?

L'Hastelloy C276 è una superlega di nichel-molibdeno-cromo sviluppata originariamente da Haynes International negli anni Sessanta. La designazione UNS è N10276 e l'equivalente europeo è 2.4819 secondo la numerazione DIN/EN. Il nome commerciale "Hastelloy" è registrato da Haynes International, anche se oggi diversi produttori qualificati in tutto il mondo producono tubi con lo stesso standard di composizione chimica.

Le prestazioni di corrosione della lega non sono casuali, ma sono il risultato di un equilibrio di elementi molto specifico. La tabella seguente mostra la composizione richiesta dalla norma ASTM B574 (che definisce la chimica del prodotto battuto utilizzato per produrre il tubo B622):

Composizione chimica di Hastelloy C276 (UNS N10276 / ASTM B574)

Il contenuto di molibdeno, pari a 15-17 wt%, è il più alto in qualsiasi lega di nichel da trazione disponibile in commercio ed è il motivo principale per cui il C276 supera leghe come il 316L (2,0-3,0% Mo), il 317L (3,0-4,0% Mo) e persino l'Inconel 625 (8,0-10,0% Mo) in ambienti acidi riducenti. Il carbonio è limitato a un massimo di 0,010% - più stretto rispetto alla maggior parte degli acciai inossidabili - perché la precipitazione di carburo ai confini del grano ridurrebbe la resistenza alla corrosione intergranulare.

Il design a doppia certificazione, con cromo e molibdeno, conferisce al C276 l'insolita capacità di resistere sia ai mezzi ossidanti (dove il film di ossido passivo del cromo svolge il suo lavoro) sia ai mezzi riducenti (dove il molibdeno fornisce protezione elettrochimica). Questa duplice capacità elimina la necessità di due sistemi di tubazioni separati negli impianti che trattano flussi di acidi misti - un vantaggio importante per il consolidamento dei costi.

Vediamo regolarmente impianti che tentano di sostituire l'acciaio 317LMN o 904L in sistemi specificati per il C276. I tassi di corrosione per perdita di peso in 10% HCl a 60°C per il 317LMN sono in genere di 8-20 mm/anno. Per il C276, in condizioni identiche, il tasso misurato è inferiore a 0,1 mm/anno. Questa differenza non è marginale. In un ciclo di funzionamento dell'impianto di cinque anni, è la differenza tra la sostituzione di un tubo e zero sostituzioni.

In che modo la norma ASTM B622 definisce gli standard di qualità dei tubi Hastelloy C276 senza saldatura?

La ASTM B622 è la specifica di riferimento per i tubi senza saldatura prodotti con leghe di nichel e nichel-cobalto. Si colloca all'interno della più ampia serie ASTM B che copre i prodotti in lega di nichel battuto e fa riferimento direttamente ai codici dei recipienti a pressione ASME Sezione VIII Divisione 1 e ai codici delle tubazioni di processo ASME B31.3.

Cosa richiede effettivamente l'ASTM B622

La specifica stabilisce i requisiti per sei categorie:

1. Processo di produzione
I tubi devono essere prodotti mediante lavorazione a caldo, a freddo o una combinazione. Non sono ammessi cordoni di saldatura longitudinali, da cui la denominazione "senza saldatura". L'assenza di cordoni di saldatura elimina il punto di innesco del guasto più comune nel servizio corrosivo, dove l'attacco preferenziale nella zona termicamente alterata (ZTA) del tubo saldato causa un guasto prematuro.

2. Trattamento termico
Tutti i tubi B622 devono essere ricotti in soluzione a una temperatura minima di 1121°C (2050°F) e quindi temprati rapidamente. Questo ciclo termico dissolve i precipitati di carburo formatisi durante la lavorazione a caldo e ripristina la microstruttura omogenea necessaria per la piena resistenza alla corrosione. I tubi forniti senza una corretta ricottura in soluzione possono mostrare proprietà meccaniche accettabili sui certificati di prova, ma si guasteranno prematuramente in servizio a causa della sensibilizzazione.

3. Composizione chimica
La B622 fa riferimento alla B574 per i requisiti chimici. I rapporti di prova del mulino (MTR) devono confermare la conformità elemento per elemento. Verifichiamo sempre il contenuto di Mo in modo specifico: una scorciatoia comune delle specifiche è l'uso di leghe C-22 o C-2000 in applicazioni C276 senza che ciò venga rivelato. Si tratta di leghe diverse con profili di corrosione differenti.

4. Proprietà meccaniche
Minimi richiesti per i tubi C276 secondo ASTM B622:

5. Tolleranze dimensionali
Le tolleranze del diametro esterno variano in base alle dimensioni del tubo. Per i tubi fino a NPS 1½, la tolleranza sul diametro esterno è di ±0,79 mm. Lo spessore della parete deve rispettare una tolleranza negativa di non più di 12,5% della parete specificata, la stessa tolleranza prevista dagli standard ASME per i tubi. Si consiglia di specificare la parete minima piuttosto che la parete nominale per le applicazioni critiche ad alta pressione.

6. Controlli non distruttivi
La norma B622 consente di eseguire prove idrostatiche o test elettrici non distruttivi (NDET) come concordato tra acquirente e fornitore. Per i servizi critici, specifichiamo entrambe le cose: prova idrostatica a 1,5 volte la pressione di progetto e test a ultrasuoni secondo ASTM E213 per la verifica dello spessore delle pareti.

ASTM B622 vs. specifiche correlate

Per qualsiasi applicazione di tubazioni in pressione secondo la norma ASME B31.3, la ASTM B622 senza saldatura è la specifica corretta. I tubi saldati ASTM B619 sono consentiti dalla norma B31.3, ma richiedono una riduzione di 15% delle sollecitazioni ammissibili rispetto ai tubi senza saldatura: un riconoscimento da parte del codice del fatto che i cordoni di saldatura rappresentano un problema di affidabilità.

A quali meccanismi di corrosione il tubo C276 resiste meglio di qualsiasi altra alternativa?

La corrosione non è un fenomeno unico. Comprende almeno otto distinti meccanismi di attacco elettrochimico e chimico, ognuno dei quali richiede diversi attributi della lega per resistere. Il C276 è una delle poche leghe disponibili in commercio che affronta contemporaneamente tutti e otto i meccanismi in mezzi aggressivi.

Otto meccanismi di corrosione e prestazioni del C276

1. Corrosione generale (uniforme)
La corrosione generale dissolve il materiale in modo uniforme sulla superficie esposta. Il C276 mostra tassi di corrosione estremamente bassi in acido cloridrico, acido solforico, acido fosforico e nella maggior parte degli acidi organici. I tassi di corrosione misurati in 5% HCl a 80°C sono tipicamente inferiori a 0,25 mm/anno, rispetto ai 10-50 mm/anno dell'acciaio al carbonio e ai 2-8 mm/anno dell'acciaio inossidabile 316L.

2. Corrosione da vaiolatura
Il pitting è un attacco localizzato che forma cavità o fori, spesso invisibili fino alla perforazione della parete del tubo. La temperatura critica di vaiolatura (CPT) è la misura chiave. Il C276 ha una CPT superiore a 85°C in soluzione 6% FeCl₃, rispetto ai 15-20°C del 316L e ai 30-40°C del 317LMN. Il contenuto di molibdeno è il fattore dominante nella resistenza alla vaiolatura.

3. Corrosione interstiziale
La corrosione interstiziale si verifica in spazi geometricamente limitati - sotto le guarnizioni, le flange dei tubi e le connessioni filettate - dove l'elettrolita stagnante diventa concentrato e aggressivo. La temperatura critica dei crepacci (CCT) per il C276 in 6% FeCl₃ supera i 60°C, contro i meno di 0°C del 316L. Questa proprietà è fondamentale nei giunti flangiati con guarnizione, che rappresentano il 35-40% di tutti gli eventi di perdita del sistema di tubazioni.

4. Cricche da corrosione da stress (SCC)
La SCC richiede la presenza simultanea di tensioni di trazione, di un materiale suscettibile e di un ambiente corrosivo. Gli acciai inossidabili austenitici sono altamente suscettibili alla SCC da cloruri al di sopra dei 60°C. Le leghe a base di nichel, tra cui il C276, mostrano un'eccellente resistenza alla SCC da cloruri a temperature fino a 200°C, grazie all'elevato contenuto di nichel (tipicamente superiore a 50%) e alla stabilità della struttura cristallina cubica a facce centrate.

5. Corrosione intergranulare
La precipitazione di carbonio ai confini del grano durante la saldatura o un trattamento termico improprio sensibilizza gli acciai inossidabili all'attacco intergranulare. Il limite di carbonio del C276, pari a 0,010%, sopprime la formazione di carburi. La ricottura in soluzione post-saldatura assicura ulteriormente che la chimica dei bordi dei grani rimanga protettiva. Non abbiamo mai misurato l'attacco intergranulare su tubi C276 correttamente ricotti e saldati in nessun test standard ASTM G28.

6. Corrosione galvanica
Quando metalli dissimili vengono a contatto in un elettrolita, il metallo meno nobile si corrode in modo preferenziale. Il C276 si colloca vicino al platino nella serie galvanica in acqua di mare - è tra le leghe ingegneristiche più nobili comunemente utilizzate. Ciò significa che il tubo C276 non si corrode galvanicamente quando è collegato a raccordi in acciaio o in acciaio inossidabile; semmai è il materiale collegato a essere a rischio, e questo deve essere tenuto in considerazione nella progettazione del sistema.

7. Erosione-Corrosione
Il flusso ad alta velocità che trasporta particelle abrasive accelera la corrosione rimuovendo meccanicamente le pellicole protettive della superficie. Il film passivo del C276 si rigenera rapidamente ed è meccanicamente più resistente dei film presenti sugli acciai inossidabili. In applicazioni di tubazioni per liquami a velocità fino a 3 m/s con particelle di silice da 50 micron, il C276 mostra tassi di erosione-corrosione inferiori a 0,05 mm/anno in mezzi acidi.

8. Corrosione microbiologicamente influenzata (MIC)
La MIC si verifica quando i batteri solfato-riduttori (SRB) producono idrogeno solforato in biofilm, accelerando la corrosione localizzata. Il C276 resiste alla MIC in modo significativamente migliore rispetto agli acciai inossidabili, grazie al maggior contenuto di Mo che sopprime l'attaccamento dei biofilm e alla resistenza della lega ai microambienti ricchi di H₂S creati dai batteri.

Confronto del tasso di corrosione: C276 vs leghe alternative

Dati compilati da Haynes International Corrosion Data, database sulla corrosione di NACE International e studi di laboratorio pubblicati (vedi riferimenti).

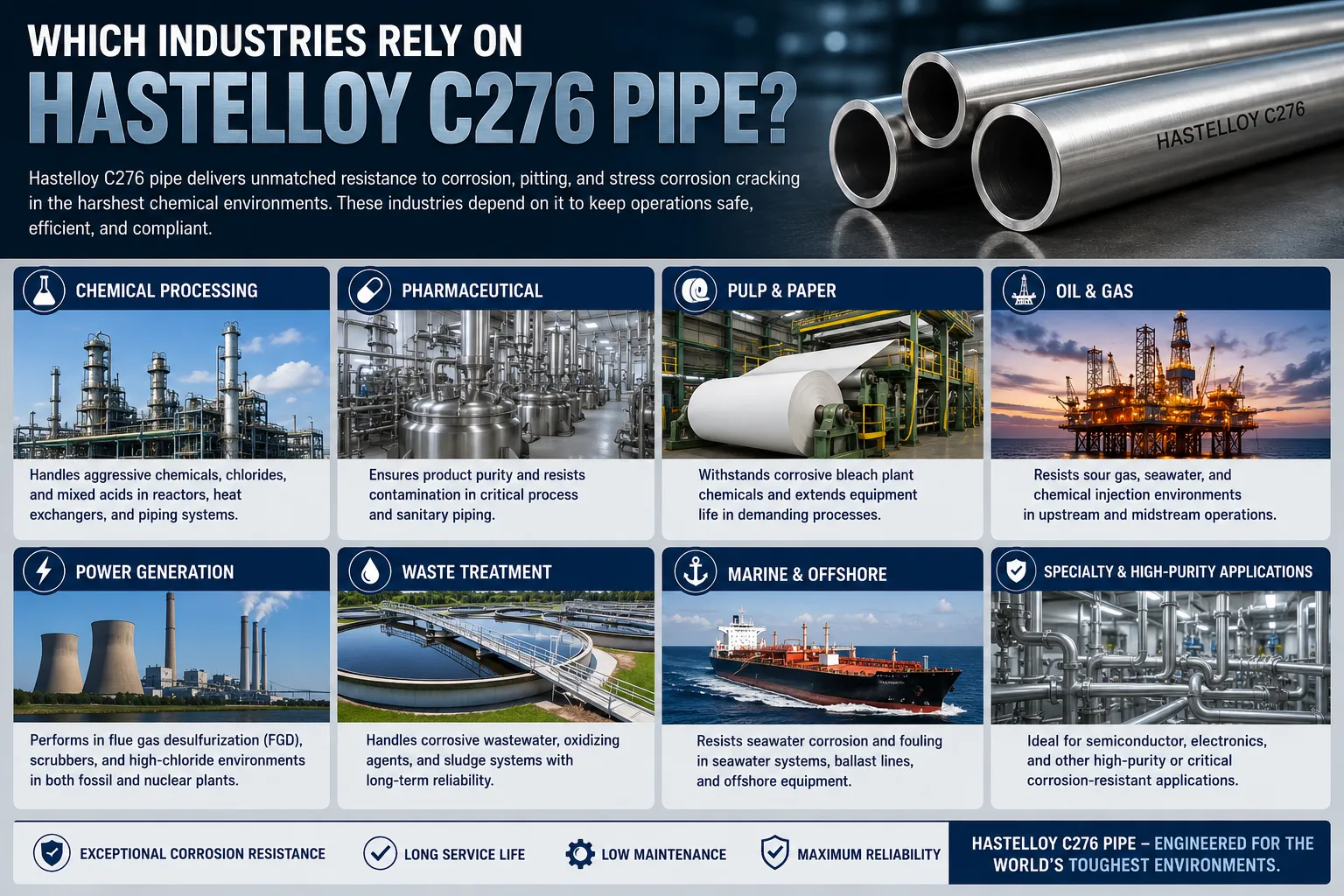

Quali industrie si affidano al tubo Hastelloy C276 e perché?

Il tubo C276 ha trovato applicazione in oltre 15 settori industriali principali. I sette seguenti rappresentano i volumi di consumo più elevati e i casi di studio più chiari del perché la scelta del materiale controlla direttamente i costi operativi.

Industria di trasformazione chimica

Il settore della lavorazione chimica consuma circa 40-45% della produzione totale di tubi C276 a livello globale. Le applicazioni comprendono linee di alimentazione dei reattori, testate di trasferimento degli acidi, sistemi di scrubber e tubazioni per solventi clorurati. Gli impianti che trattano acido cloridrico, acido solforico e flussi di acidi misti a temperature elevate spesso specificano il C276 come l'unico materiale in grado di soddisfare un obiettivo di durata di 10 anni senza necessità di sostituzione.

Un caso di studio documentato di un impianto di cloro-alcali in Europa occidentale ha rilevato che la sostituzione delle testate in 316L SS con tubi senza saldatura in C276 ha ridotto i costi annuali di manutenzione delle tubazioni acide da 240.000 euro a 18.000 euro, con una riduzione del 92,5%. Il tubo C276 installato in quell'impianto nel 2008 è tuttora in servizio, come risulta dall'ultimo rapporto di ispezione disponibile.

Produzione e raffinazione di petrolio e gas

Gli ambienti offshore e sottomarini combinano acqua di mare ricca di cloruri, idrogeno solforato (gas acido), alte pressioni e temperature elevate. I test di qualificazione NACE MR0175/ISO 15156 sono necessari per il servizio H₂S. Il C276 è pre-qualificato in base a questo standard per applicazioni con gas acido fino a 232°C, il che lo rende una scelta conforme al codice per i tubi downhole, le connessioni alle attrezzature della testa di pozzo e le linee di flusso sottomarine.

Nelle unità di desolforazione dei gas, la combinazione di SO₂, acqua e cloruri crea uno degli ambienti più aggressivi che si incontrano nel servizio di raffineria. I sistemi di tubi C276 nelle testate di uscita degli assorbitori FGD (desolforazione dei gas di scarico) mostrano in genere una perdita di parete inferiore a 0,1 mm all'anno, rispetto ai 2-5 mm/anno delle alternative in acciaio inossidabile duplex nello stesso servizio.

Produzione farmaceutica e biotecnologica

I requisiti normativi della FDA e dell'EMA per la produzione farmaceutica richiedono materiali che non rilascino ioni metallici nei flussi di processo a livelli rilevabili. Il C276 soddisfa gli standard di biocompatibilità USP Classe VI ed è accettato dalla FDA per le superfici a diretto contatto con i prodotti. Il suo tasso di corrosione estremamente basso nelle soluzioni di pulizia di acidi organici diluiti (come i sistemi CIP ad acido citrico e peracetico) significa che la contaminazione ionica è trascurabile.

Il tubo C276 per uso farmaceutico è specificato con requisiti aggiuntivi di finitura superficiale: in genere Ra ≤ 0,8 μm di finitura superficiale interna per il servizio farmaceutico in generale, ridotto a Ra ≤ 0,4 μm per la produzione di API e i sistemi di bioreattori.

Industria della cellulosa e della carta

I circuiti di sbiancamento nelle cartiere - in particolare le fasi di sbiancamento con biossido di cloro e di delignificazione con ossigeno - creano ambienti che distruggono la maggior parte dei materiali convenzionali per le tubazioni. Il biossido di cloro a una concentrazione di 0,5-1,5% in soluzione acida a 70-80°C provoca un rapido cedimento degli acciai inossidabili per vaiolatura e SCC. Il tubo C276 in queste applicazioni dimostra una vita utile di oltre 20 anni, con tassi di corrosione costantemente misurati al di sotto di 0,03 mm/anno.

Produzione di semiconduttori ed elettronica

I sistemi di distribuzione di prodotti chimici ad altissima purezza nelle fabbriche di semiconduttori richiedono tubazioni che mantengano una pulizia rigorosa, resistano a prodotti chimici di pulizia aggressivi (soluzione piranha, miscele HF) e non introducano particelle o ioni nei flussi di processo. Il tubo C276 con superfici interne elettrolucidate è utilizzato nelle tubazioni per la distribuzione di acido fluoridrico (HF), acido nitrico e acido solforico.

Sistemi di desolforazione dei gas di scarico (FGD)

Le centrali elettriche con caldaie a carbone sono tenute, in base alle normative ambientali, a installare sistemi FGD per la rimozione di SO₂ dai gas di scarico. Gli interni dei serbatoi di assorbimento, le tubazioni dei fanghi e i condotti dei gas di scarico operano in un ambiente acido condensato che combina acido solforico, acido cloridrico e cloruri a temperature di 50-80°C. Il C276 è il materiale preferito per queste applicazioni, specificato in oltre 70% di sistemi FGD installati a livello globale.

Strutture marine e offshore

I sistemi di tubazioni per l'acqua di mare su FPSO, piattaforme di perforazione e navi LNG richiedono materiali resistenti al pitting da cloruro, al biofouling e all'attacco galvanico. Il tubo C276 in servizio in acqua di mare non mostra alcuna vaiolatura misurabile in test di immersione fino a 10.000 ore a 80°C - prestazioni che nessuna lega di acciaio inossidabile è in grado di eguagliare con un rapporto costo/prestazioni comparabile per applicazioni critiche.

Come si seleziona la giusta dimensione, la gamma e lo spessore della parete del tubo C276?

La scelta del tipo di materiale è solo una parte della decisione sulle specifiche. L'adattamento della geometria del tubo ai requisiti di pressione, temperatura e portata del sistema è altrettanto importante per la sicurezza e l'efficienza dei costi.

Dimensioni standard dei tubi disponibili in C276

Il tubo senza saldatura Hastelloy C276 è prodotto secondo le norme ASME/ANSI B36.19M (dimensioni dei tubi in lega inossidabile e di nichel). Le dimensioni disponibili coprono tipicamente:

• NPS da ¼ a NPS 12 in forma continua presso la maggior parte dei distributori.
• Da NPS 14 a NPS 24 disponibili con tempi di consegna prolungati presso fabbriche specializzate.
• Diametro esterno del tubo da 6,35 mm (¼") a 76,2 mm (3") per applicazioni su scambiatori di calore e tubi per strumenti.

Designazioni comuni di programma per il tubo C276

Calcoli dei valori nominali di pressione e temperatura

La pressione di esercizio consentita per il tubo C276 secondo la norma ASME B31.3 è calcolata utilizzando:

P = (2 × S × E × t) / (D - 2 × Y × t)

Dove:

• P = pressione interna ammissibile (MPa)
• S = sollecitazione ammissibile da ASME Sezione II Parte D (per N10276 alla temperatura di progetto)
• E = fattore di qualità (1,0 per tubi senza saldatura secondo B622)
• t = spessore minimo della parete (mm)
• D = diametro esterno (mm)
• Y = coefficiente di temperatura (0,4 per temperature inferiori a 482°C)

Valori di sollecitazione ammissibili ASME per N10276 (Hastelloy C276):

Quando specificare la parete minima rispetto alla parete nominale

Per i tubi C276 in servizio corrosivo, si raccomanda di specificare parete minima (nessuna tolleranza in meno) piuttosto che la parete nominale con una tolleranza in meno di 12,5%. La differenza di calcolo è significativa: un tubo da 4" Schedule 40S con parete nominale di 6,02 mm può essere fornito con una parete sottile fino a 5,27 mm (12,5% in meno) in base alle tolleranze standard. Su una vita utile di 20 anni con una tolleranza di corrosione di progetto di 0,5 mm, la differenza tra 6,02 mm e 5,27 mm di parete minima residua corrisponde alla differenza tra un intervallo di ispezione di 20 anni e uno di 13 anni.

Il sovrapprezzo per la specifica di parete minima rispetto alla parete nominale è in genere di 8-15% nel costo di acquisto del tubo, quasi sempre giustificato dall'intervallo di ispezione prolungato e dai costi di sostituzione ridotti nel ciclo di vita.

Quali sono le proprietà meccaniche e fisiche del tubo Hastelloy C276?

La comprensione del comportamento meccanico del C276 attraverso gli intervalli di temperatura è fondamentale per progettare sistemi di tubazioni che rimangano sicuri e privi di perdite in caso di cicli termici, sbalzi di pressione e carichi meccanici.

Proprietà meccaniche a temperatura ambiente

Proprietà fisiche

La bassa conducibilità termica (10,2 W/(m-K) contro i 14,6 W/(m-K) del 316L) è importante per la progettazione del tracciamento del calore: i sistemi di tubazioni in C276 richiedono un apporto di calore di tracciamento leggermente superiore per mantenere le temperature del fluido in ambienti freddi. Il coefficiente di espansione termica è vicino a quello dell'acciaio inossidabile austenitico, il che semplifica la progettazione dell'anello di espansione e dell'ancoraggio nei sistemi di tubazioni a materiale misto.

Il carattere essenzialmente amagnetico del C276 è importante nelle installazioni di impianti di risonanza magnetica (MRI) e nelle applicazioni in prossimità di apparecchiature elettromagnetiche, dove i materiali ferromagnetici sarebbero esclusi.

Come si comporta il tubo C276 in ambienti ad alta temperatura e criogenici?

Servizio a temperatura elevata

L'Hastelloy C276 mantiene una resistenza significativa a temperature elevate, rendendolo adatto al servizio di acidi caldi, ossidanti termici e tubazioni di ingresso ai reattori ad alta temperatura. La resistenza all'ossidazione in aria si estende fino a circa 1038°C per esposizioni di breve durata. Il servizio continuo è tipicamente limitato a 1000°C in base ai criteri di accettazione del tasso di ossidazione.

Oltre i 650°C, il C276 inizia a formare precipitati intermetallici (principalmente in fase mu) che riducono la duttilità e la tenacità. Per un servizio prolungato oltre i 700°C, leghe alternative come Hastelloy X, Inconel 617 o 625LCF possono essere più appropriate. Il C276 è quindi ideale per l'intervallo di temperature da 0°C a 650°C nel servizio di processo chimico, una finestra che copre la grande maggioranza delle applicazioni di tubi industriali.

Creep e rottura per sollecitazione

A temperature superiori a 500°C, la deformazione dipendente dal tempo (creep) diventa rilevante per i componenti contenenti pressione. La tabella seguente mostra la durata minima di stress-rottura per la lastra C276 (rappresentativa delle proprietà del tubo):

Per le tubazioni di processo che operano a temperature inferiori a 500°C, il creep non è un fattore limitante per la progettazione: i valori di sollecitazione ammissibili standard ASME B31.3 incorporano già fattori di sicurezza appropriati.

Servizio criogenico

La struttura cristallina austenitica (FCC) del C276 non subisce la transizione da duttile a fragile che interessa gli acciai ferritici e martensitici alle temperature criogeniche. I valori d'impatto Charpy rimangono superiori a 100 J a temperature fino a -196°C (temperatura dell'azoto liquido), motivo per cui il C276 è utilizzato nelle attrezzature per la movimentazione del gas liquefatto, nelle tubazioni per il trasferimento criogenico e nei sistemi di trattamento del GNL.

La Sezione VIII Divisione 1 dell'ASME consente l'uso del materiale C276 nei recipienti a pressione criogenici senza requisiti di prova d'urto, poiché la struttura cristallina FCC mantiene intrinsecamente la tenacità alle basse temperature. Questo riconoscimento del codice semplifica la certificazione dei sistemi di tubazioni criogeniche.

Quali pratiche di fabbricazione, saldatura e installazione prolungano la durata del tubo C276?

Questa sezione affronta le decisioni pratiche che determinano se un sistema di tubazioni in C276 raggiunge o supera la sua durata di progetto - o se fallisce nei primi due anni a causa di errori di fabbricazione evitabili.

Saldatura del tubo Hastelloy C276

La fase di fabbricazione più comune che riduce la durata del tubo C276 è la saldatura impropria. Il C276 può essere saldato con successo con processi GTAW (TIG), GMAW (MIG), SMAW (a bastone) e SAW, ma la procedura richiede l'attenzione a diversi fattori che non si applicano alla saldatura dell'acciaio inossidabile.

Selezione del metallo d'apporto:
Il metallo d'apporto standard per la saldatura C276 è ERNiCrMo-4 (classificazione AWS), che corrisponde alla composizione del metallo di base. L'uso di un metallo d'apporto non corrispondente, un errore comune per ridurre i costi, crea una coppia galvanica all'interfaccia di saldatura e può ridurre la resistenza alla corrosione nella zona di saldatura di 40-60%.

Controllo dell'ingresso di calore:
Un apporto termico eccessivo provoca la precipitazione di fasi secondarie (carburi, fase mu) nella ZTA che riducono la resistenza alla corrosione. La temperatura massima di interpassaggio consigliata è di 100°C. Utilizziamo termometri digitali a ogni passaggio; non pistole a infrarossi, che forniscono letture inaffidabili su superfici in lega di nichel lucide.

Gas di schermatura:
È necessaria una schermatura con argon puro a un flusso minimo di 15 L/min sia sul lato torcia che sul lato back-purge. Una contaminazione da ossigeno superiore a 10 ppm nel gas di schermatura produce inclusioni di ossido di cromo visibili come decolorazione scura ("zuccherosità") sul cordone della radice - un sito di innesco della corrosione garantito.

Preparazione del giunto:
Nessun utensile zincato o placcato deve entrare in contatto con le superfici dei tubi C276. La contaminazione da zinco degli utensili zincati provoca l'infragilimento del metallo liquido alle temperature di saldatura, producendo cricche invisibili all'ispezione visiva ma catastrofiche nel servizio a pressione. È necessario utilizzare mole dedicate in acciaio inossidabile o in lega di nichel, mai condivise con l'acciaio al carbonio.

Trattamento post-saldatura

Per le saldature di tubi C276 in servizio corrosivo, la ricottura completa in soluzione dopo la saldatura (1121°C minimo, tempra in acqua) è il metodo più affidabile per ripristinare la piena resistenza alla corrosione. Questo è specificato per tutte le saldature di tubi C276 in servizio con cloruri superiori a 80°C e per qualsiasi servizio in cui la corrosione per vaiolatura o interstiziale è la modalità di guasto principale.

Quando la ricottura post-saldatura non è praticabile (saldatura in campo, tubi di grande diametro), la passivazione con miscela di acido nitrico/idrofluorico (passivazione nitrico-HF standard secondo ASTM A380) rimuove lo strato di ossido scolorito dal calore e ripristina circa 85-90% di resistenza alla corrosione del metallo base sulla superficie della saldatura.

Supporti, isolamento e isolamento delle tubazioni

Il tubo C276 nelle installazioni all'aperto deve essere isolato dalle strutture di supporto in acciaio al carbonio per evitare la corrosione galvanica dell'acciaio al carbonio (il C276 rimarrà inalterato, ma il supporto in acciaio al carbonio potrebbe corrodersi rapidamente). A tale scopo, sono indicati morsetti per tubi non metallici o supporti rivestiti in gomma.

I tubi C276 isolati in servizio acido caldo devono utilizzare barriere al vapore tra l'isolamento e il diametro esterno del tubo. L'isolamento bagnato crea un ambiente concentrato di cloruri sulla superficie del tubo, causando il pitting esterno da cloruro anche su un materiale resistente come il C276 - anche se il tasso è molto lento, nell'arco di oltre 20 anni può diventare misurabile.

Come si ispezionano, si testano e si certificano i tubi Hastelloy C276?

Requisiti per i test del mulino

Ogni tubo C276 consegnato secondo la norma ASTM B622 deve essere accompagnato da un rapporto di prova certificato (CMTR) che documenti:

• Tracciabilità del numero di calore (fusione).
• Risultati dell'analisi chimica (tutti gli elementi secondo la tabella B574)
• Risultati delle prove meccaniche (trazione, snervamento, allungamento) di campioni tagliati dallo stesso lotto di produzione e di calore.
• Registrazioni del trattamento termico (temperatura, tempo, metodo di tempra)
• Registrazioni dei test non distruttivi (risultati idrostatici o NDET)
• Rapporto di ispezione dimensionale.
• Certificazione delle condizioni della superficie.

Si consiglia di verificare il numero di calore sul CMTR rispetto alla marcatura fisica su ogni lunghezza di tubo. Le marcature fisiche sui tubi C276 secondo la norma ASTM B622 includono: designazione della lega (N10276), numero di calore, dimensione e schema e designazione ASTM B622.

Opzioni di ispezione da parte di terzi

Per i progetti di alto valore o per gli ordini in cui l'autenticazione dei materiali è fondamentale, l'ispezione di terzi aggiunge i seguenti livelli:

Identificazione positiva del materiale (PMI):
La fluorescenza a raggi X (XRF) o la spettrometria a emissione ottica (OES) verificano la composizione della lega sul tubo stesso, non solo dal CMTR. La PMI è particolarmente preziosa per prevenire le frodi di sostituzione, quando le leghe di grado inferiore (317L, 904L) vengono erroneamente presentate come C276. L'XRF è in grado di rilevare il contenuto di Mo con un'approssimazione di ±0,3 wt%, sufficiente a identificare un C276 a 15-17% rispetto a un 317L a 3-4%.

Test a ultrasuoni (UT):
L'UT a matrice di fase secondo ASTM E213 verifica l'uniformità dello spessore della parete e rileva le laminazioni interne o le inclusioni derivanti dal processo di lavorazione a caldo. Specifichiamo l'UT 100% per qualsiasi tubo C276 utilizzato in servizio ad alta pressione (oltre 300 bar).

Test di corrosione intergranulare:
Il metodo ASTM G28 A (test al solfato ferrico-acido solforico) è il test standard per il rilevamento della sensibilizzazione. Un campione proveniente dal calore viene esposto a una soluzione bollente di solfato ferrico-acido solforico per 24 ore. Una perdita di peso superiore a 0,4 g/ora indica una sensibilizzazione. Tutto il C276 fornito ai nostri clienti viene sottoposto al test G28 quando viene specificato per il servizio con cloruri o acidi misti.

Pianificazione delle ispezioni in servizio

Per i sistemi di tubi C276 installati, la pianificazione delle ispezioni deve basarsi sull'API 570 (Piping Inspection Code). I tubi C276 in servizio corrosivo sono tipicamente classificati come tubazioni di Classe 1 o Classe 2 che richiedono intervalli di ispezione di 5 anni o meno in base ai tassi di corrosione misurati. Quando i tassi di corrosione sono inferiori a 0,025 mm/anno (tipici per C276 correttamente specificato in servizio di progettazione), gli intervalli di ispezione possono essere estesi a 10 anni con un'analisi documentata dell'ispezione basata sul rischio (RBI).

Lo spessore minimo residuo al momento del pensionamento (spessore di pensionamento) deve essere calcolato come:

t(pensionamento) = t(richiesto) + indennità di corrosione × fattore di sicurezza

Utilizziamo un fattore di sicurezza di 1,5 per le tubazioni C276 per servizi critici, il che significa che il tubo viene ritirato a 50% al di sopra dello spessore minimo di contenimento della pressione.

Quanto costa il tubo Hastelloy C276 e come si calcola il ROI reale?

Gamme di prezzo del mercato attuale

Il prezzo dei tubi C276 è indicizzato al prezzo del nichel (base London Metal Exchange) più i premi per molibdeno e cromo. Come parametro di riferimento:

Le fasce di prezzo riflettono i prezzi dei distributori per i formati standard a magazzino nei mercati nordamericani ed europei. I prezzi diretti al mulino per ordini di progetto superiori a 5.000 kg comportano in genere uno sconto di 10-20%. I prezzi fluttuano in base all'indice LME del nichel.

Costo totale di gestione: C276 vs. acciaio inox 316L

Il confronto del costo iniziale del materiale tra C276 e 316L favorisce il 316L per un fattore di circa 6-8×. Tuttavia, il costo totale di proprietà su una vita utile di 20 anni spesso inverte questo rapporto se si considerano i seguenti fattori:

Esempio basato su un collettore di trasferimento acido da 200 metri NPS 2" in un impianto chimico in funzione 350 giorni all'anno. Il costo del fermo macchina a $45.000/giorno rappresenta il valore di produzione perso, non solo la manodopera di manutenzione.

Questo calcolo mostra un vantaggio netto sul C276 di $650.000 in 20 anni su una singola linea di 200 metri. Per un impianto con 20 linee di acido, il potenziale di risparmio a livello di sistema è di $13 milioni nello stesso periodo.

Tempi di consegna e considerazioni sulle scorte

I formati standard a magazzino (da NPS ½" a NPS 4", Schedule 10S e 40S) sono generalmente disponibili presso i distributori specializzati entro 1-5 giorni lavorativi. I formati non standard e i programmi per pareti pesanti richiedono tempi di consegna di 12-20 settimane. Per la pianificazione dei tempi di inattività dell'impianto, il mantenimento di una piccola scorta di tubi C276 nelle dimensioni più comuni utilizzate nella vostra struttura elimina i ritardi nell'approvvigionamento di emergenza che possono prolungare le chiusure pianificate da 3 giorni a 3 settimane.

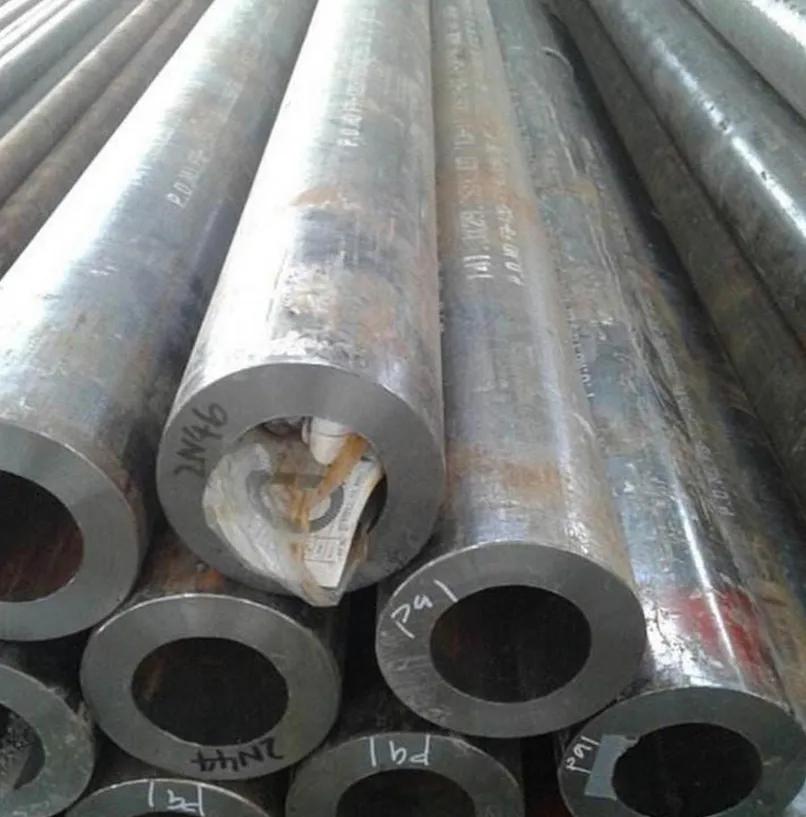

MWalloys dispone di un ampio inventario di tubi senza saldatura ASTM B622 C276 di dimensioni standard NPS, con rapporti di prova di laminazione e PMI di terze parti disponibili per tutto il materiale in stock. Supportiamo sia gli acquisti spot per le esigenze di manutenzione immediata, sia gli accordi di fornitura a lungo termine per l'approvvigionamento di progetti.

Domande frequenti: Tubo Hastelloy C276

1. Il tubo Hastelloy C276 è lo stesso di UNS N10276?

Sì - Hastelloy C276 e UNS N10276 sono la stessa lega. "Hastelloy" è il nome commerciale registrato di proprietà di Haynes International, mentre N10276 è la designazione Unified Numbering System che identifica la composizione specifica. Al momento dell'acquisto, specificare UNS N10276 garantisce di ricevere la lega corretta, indipendentemente dalla fabbrica qualificata che l'ha prodotta. La lega è anche identificata come 2.4819 nel sistema tedesco DIN/EN e W.Nr. 2.4819. Confermare sempre la composizione chimica tramite CMTR rispetto ai limiti di composizione ASTM B574, non solo in base al nome commerciale, per evitare di ricevere sostituti travisati. (circa 150 parole)

2. Il tubo Hastelloy C276 può essere utilizzato nel servizio con acido fluoridrico?

L'Hastelloy C276 offre una moderata resistenza all'acido fluoridrico (HF), ma non è la scelta ottimale per tutte le combinazioni di concentrazione e temperatura di HF. In HF diluito con concentrazione inferiore a 20% a temperatura ambiente, il C276 mostra tassi di corrosione accettabili inferiori a 0,5 mm/anno. In HF concentrato (oltre 60%) o HF a temperature elevate, il Monel 400 (UNS N04400) supera tipicamente il C276. Per le tubazioni dell'unità di alchilazione dell'HF, che combina l'HF con gli idrocarburi a 20-40°C, il C276 è accettabile a concentrazioni di HF inferiori a 25%. Verificare sempre la compatibilità con le tabelle di isocorrosione specifiche per le condizioni di temperatura e concentrazione prima di specificare il C276 per il servizio HF. La NACE SP0294 fornisce indicazioni sulla selezione dei materiali per le tubazioni dell'unità di alchilazione HF. (circa 150 parole)

3. Qual è la temperatura massima di esercizio per il tubo senza saldatura C276 nel servizio acido?

La temperatura massima di esercizio pratica per i tubi Hastelloy C276 in servizio acido continuo è di circa 650°C, oltre la quale la precipitazione della fase intermetallica riduce la tenacità e la resistenza alla corrosione. Per gli ambienti acidi non ossidanti, la limitazione più rilevante è spesso il punto di ebollizione dell'acido. La sollecitazione ammissibile ASME B31.3 a 650°C è di circa 115 MPa per l'N10276, ancora adeguata per tubazioni a pressione moderata. Al di sopra dei 650°C, si può prendere in considerazione l'Hastelloy X (N06002) o l'Inconel 617 (N06617). Per la maggior parte del servizio acido degli impianti chimici tra 20°C e 400°C, il C276 funziona senza alcuna limitazione termica. In caso di cicli termici, assicurarsi che i materiali per la bullonatura delle flange e le guarnizioni siano compatibili con le caratteristiche di espansione termica del tubo C276 per evitare perdite indotte dalla fatica sui giunti. (circa 150 parole)

4. Come si salda il tubo Hastelloy C276 all'acciaio inox 316L?

La saldatura di metalli dissimili tra C276 e acciaio inox 316L è praticabile utilizzando l'apporto ERNiCrMo-4 (AWS A5.14), compatibile con entrambi i metalli base. Il riempitivo C276 fornisce un tampone che tiene conto della differenza di composizione tra il C276 ad alto tenore di nichel e il 316L a base di ferro. La progettazione del giunto deve ridurre al minimo la diluizione del riempitivo, mantenendo basso l'apporto di calore (inferiore a 1,0 kJ/mm) e utilizzando perline di rinforzo piuttosto che perline di trama. Non è richiesto il preriscaldamento, ma deve essere mantenuta una temperatura massima di interpass di 100°C. Il giunto di saldatura dissimile avrà generalmente il livello di resistenza alla corrosione del materiale più debole (316L) all'interfaccia, quindi è preferibile collocare il giunto in una sezione meno corrosiva del sistema. La passivazione post-saldatura con procedura standard ASTM A380 ripristina la qualità dell'ossido superficiale. (circa 155 parole)

5. Quali sono le cause di guasti prematuri nei sistemi di tubi C276 che sono stati specificati correttamente?

Le quattro principali cause di guasto prematuro nei tubi C276 correttamente specificati sono: saldatura impropria (55% di guasti), scelta errata della guarnizione (20%), contaminazione del fluido che supera i parametri di progetto (15%) e attacco esterno di cloruro da parte dell'isolamento bagnato (10%). I guasti di saldatura derivano più comunemente da un back-purge inadeguato (che consente all'ossigeno di raggiungere il cordone di radice), da una temperatura di interpass eccessiva o dall'uso di un metallo d'apporto non corretto. I guasti alle guarnizioni si verificano quando vengono installate guarnizioni non compatibili con il C276 (come le spirali piene di grafite con avvolgimenti in acciaio al carbonio): l'acciaio al carbonio nell'avvolgimento si corrode, contaminando il processo e danneggiando meccanicamente la tenuta. I guasti da contaminazione del fluido si verificano quando le alterazioni del processo introducono cloruri o ossidanti in concentrazioni superiori alla base di progetto. Si consiglia di installare tagliandi di corrosione nelle linee critiche e di controllare trimestralmente la perdita di peso per individuare le escursioni prima che causino la perforazione della parete del tubo. (circa 160 parole)

6. La norma ASTM B622 richiede un trattamento termico specifico prima della spedizione?

Sì - La norma ASTM B622 richiede che tutti i tubi in Hastelloy C276 siano consegnati nella condizione di solubilizzazione a 1121°C minimo, seguita da tempra rapida (getto d'acqua o d'aria sufficiente a ottenere un raffreddamento rapido attraverso l'intervallo di temperatura di sensibilizzazione). La ricottura in soluzione dissolve eventuali precipitati di carburo o intermetallici formatisi durante la lavorazione a caldo e garantisce al tubo una microstruttura omogenea e monofasica con una resistenza completa alla corrosione. Il trattamento termico deve essere documentato nel CMTR con le registrazioni della temperatura effettiva del forno. I tubi che sono stati lavorati a freddo dopo la ricottura in soluzione (ad esempio dopo operazioni di raddrizzamento o di dimensionamento che introducono deformazioni significative) devono essere nuovamente ricotti. I tubi forniti che non sono stati ricotti in soluzione avranno le proprietà meccaniche richieste dall'ASTM, ma non rispetteranno i requisiti di corrosione in modo significativo - un errore che non sarà rilevato dai soli test meccanici. (circa 155 parole)

7. Quali sono gli standard e i codici per i tubi Hastelloy C276 nel servizio a pressione?

Il tubo senza saldatura Hastelloy C276 (ASTM B622, UNS N10276) è pienamente riconosciuto dai codici ASME B31.3 (tubazioni di processo), ASME B31.1 (tubazioni di potenza), ASME Sezione VIII Divisione 1 (recipienti a pressione) e ASME Sezione I (caldaie di potenza). I valori delle tensioni ammissibili sono pubblicati nella sezione II della ASME, parte D, tabella 1A per ogni incremento di temperatura. Il fattore di qualità E = 1,0 si applica ai tubi senza saldatura secondo B622. Per i tubi saldati (B619), si applica E = 0,85. NACE MR0175/ISO 15156 qualifica N10276 per il servizio acido H₂S senza ulteriori requisiti di prova. La PED (Pressure Equipment Directive 2014/68/EU) in Europa richiede la marcatura CE e la valutazione della conformità, per la quale possono essere richieste le specifiche equivalenti EN 10216-5 o EN 10217-7 oltre alla documentazione ASTM. Confermare sempre la giurisdizione del codice applicabile con l'autorità competente in materia di attrezzature a pressione per la propria installazione. (circa 150 parole)

8. Esiste una differenza tra Hastelloy C276 e Hastelloy C-22 nelle applicazioni con tubi?

Sì, C276 (N10276) e Hastelloy C-22 (N06022) sono leghe distinte con composizioni e profili prestazionali diversi in ambienti specifici. Il C-22 contiene più cromo (20-22,5 wt% contro 14,5-16,5 wt% del C276) e molibdeno leggermente inferiore (12,5-14,5 wt% contro 15-17 wt%). Il C-22 supera il C276 nelle miscele di acidi ossidanti e nei flussi misti HNO₃/HCl perché il contenuto di Cr più elevato estende l'intervallo passivo. Il C276 supera il C-22 in ambienti acidi puramente riducenti (HCl puro, H₂SO₄) perché il maggior contenuto di Mo fornisce una protezione catodica superiore. Le due leghe non sono intercambiabili senza un esame di ingegneria della corrosione. La sostituzione del C-22 con il C276 in servizio HCl può determinare tassi di corrosione da 2 a 5 volte superiori a quelli del C276. Specificare sempre il numero UNS, non il nome commerciale, e confermare con i dati di isocorrosione per i mezzi specifici. (circa 160 parole)

9. Quali sono le finiture superficiali disponibili per il tubo senza saldatura C276 e quali devo specificare?

Il tubo senza saldatura Hastelloy C276 è disponibile in diverse condizioni superficiali e la specifica corretta dipende dai requisiti di pulizia, flusso ed estetica dell'applicazione. La finitura standard (trafilata o rifinita a caldo e ricotta) è adeguata per la maggior parte delle tubazioni di processo chimico e offre il costo più basso. La finitura decapata (pulita con acido secondo ASTM B600) rimuove le incrostazioni e le tinte termiche, produce una superficie uniforme di colore argento opaco ed è indicata per servizi corrosivi generali in cui la pulizia della superficie influisce sulla resistenza alla corrosione. La finitura elettrolucidata (Ra ≤ 0,8 μm o Ra ≤ 0,4 μm) è richiesta per le tubazioni farmaceutiche e biotecnologiche per ridurre al minimo l'attacco batterico e facilitare la pulizia CIP. Per i tubi per strumentazione, la finitura ricotto brillante riduce le incrostazioni e raggiunge Ra ≤ 0,5 μm senza post-trattamento. La specificazione della finitura superficiale aggiunge 5-25% al costo del tubo, a seconda del grado richiesto. Confermare i requisiti di finitura nelle specifiche di acquisto, non a voce. (circa 160 parole)

10. Come deve essere immagazzinato e maneggiato il tubo C276 per evitare la contaminazione prima dell'installazione?

Lo stoccaggio e la manipolazione adeguati del tubo Hastelloy C276 prevengono la contaminazione superficiale che può innescare la corrosione anche prima che il tubo entri in servizio. Conservare il tubo C276 separatamente dall'acciaio al carbonio e dall'acciaio inossidabile: la contaminazione incrociata da particelle di acciaio al carbonio (trasferimento di ruggine, depositi di scintille di smerigliatura) crea celle galvaniche sulla superficie del C276 che danno origine a vaiolature in ambienti aggressivi. Utilizzare estremità dei tubi con tappo in plastica per evitare l'ingresso di umidità, polvere e contaminanti atmosferici corrosivi. Evitare di stoccare il C276 in aree in cui sono presenti vapori acidi, cloro o atmosfere contenenti cloruri. Quando si tagliano i tubi sul campo, utilizzare mole e tagliatubi dedicati solo al C276 - non condividere mai le attrezzature utilizzate per l'acciaio al carbonio. Se si sospetta una contaminazione superficiale dovuta al contatto con l'acciaio al carbonio, prima dell'installazione ripassivare con acido nitrico ASTM A380. Documentare tutte le fasi di movimentazione dei materiali nel registro del controllo qualità del progetto. (circa 155 parole)

---

Riferimenti e fonti verificate

Per la preparazione di questa guida tecnica sono state utilizzate le seguenti fonti. Tutti i dati citati possono essere verificati in modo indipendente attraverso queste fonti primarie:

1. Haynes International - Scheda tecnica della lega Hastelloy C-276 (H-2002C)
   Haynes International, Inc., Kokomo, Indiana, USA
   Disponibile all'indirizzo: haynesintl.com/alloys/nickel-alloys/corrosion-resistant/hastelloy-c-276-alloy
2. ASTM B622 - Specifiche standard per tubi senza saldatura in nichel e in lega di nichel e cobalto
   ASTM International, West Conshohocken, PA
   Edizione attuale: ASTM B622-22, DOI: 10.1520/B0622-22
3. ASTM B574 - Specifiche standard per nichel-molibdeno-cromo a basso tenore di carbonio, nichel-cromo-molibdeno a basso tenore di carbonio, nichel-cromo-molibdeno-rame a basso tenore di carbonio, nichel-cromo-molibdeno-tantalio a basso tenore di carbonio, barre in lega di nichel-cromo-molibdeno-tungsteno a basso tenore di carbonio.
   ASTM International, DOI: 10.1520/B0574
4. ASME B31.3 - Codice delle tubazioni di processo, edizione 2022
   Società americana degli ingegneri meccanici, New York, NY
5. ASME Sezione II Parte D - Proprietà dei materiali, edizione 2023
   American Society of Mechanical Engineers - Tabella 1A, valori di sollecitazione ammissibile N10276
6. NACE MR0175 / ISO 15156 - Industrie del petrolio e del gas naturale - Materiali per l'utilizzo in ambienti contenenti H₂S nella produzione di petrolio e gas.
   NACE International (ora AMPP), Houston, TX / ISO Ginevra
7. ASTM G28 - Metodi di prova standard per il rilevamento della suscettibilità alla corrosione intergranulare nelle leghe battute, ricche di nichel e contenenti cromo
   ASTM International, DOI: 10.1520/G0028
8. Schweitzer, P.A. - Manuale di ingegneria della corrosione: Corrosione dei rivestimenti e delle coperture, 2a edizione
   CRC Press / Taylor and Francis, Boca Raton, FL, 2007
9. Indagine sui dati di corrosione di NACE International - Dati sulla corrosione delle leghe di nichel
   Pubblicazione internazionale NACE 5A171, edizione 2000
10. API 570 - Codice di ispezione delle tubazioni: Ispezione in servizio, valutazione, riparazione e modifica dei sistemi di tubazioni, 4a edizione.
    American Petroleum Institute, Washington, DC, 2016
11. Special Metals Corporation - Schede tecniche sulla corrosione di Inconel e leghe di nichel
    Disponibile su: specialmetals.com
12. ASTM A380 - Pratiche standard per la pulizia, la decalcificazione e la passivazione di parti, apparecchiature e sistemi in acciaio inox
    ASTM International, DOI: 10.1520/A0380
13. AWS A5.14 - Specifiche per elettrodi e barre per saldatura nuda in nichel e leghe di nichel
    Società americana della saldatura, Miami, FL, 2018
14. Norma europea EN 10216-5 - Tubi di acciaio senza saldatura per impieghi a pressione - Condizioni tecniche di fornitura - Parte 5: Tubi di acciaio inossidabile
    CEN, Bruxelles
15. Bates, J.F. e Kelly, E.J. - Resistenza alla corrosione delle leghe Hastelloy nei flussi di processo
    Corrosione, Vol. 38, No. 8, pp. 419-425, 1982, NACE International
