インコネルは磁性を持つか？

インコネル合金 は 一般に非磁性 しかし、冷間加工やある種の熱処理、あるいは鉄含有量が上昇すると、少量の磁気応答が現れることがあり、実験室での研究ではエキゾチックな低温磁性相が記録されている。

インコネルとは？

インコネルは、高温での強度と耐食性のために設計されたニッケル-クロム基超合金のファミリーを示します。典型的な化学組成は、高ニッケル含有量（一般に質量で50%以上）、耐酸化性のためのクロム、およびグレードによっては鉄、ニオブ、モリブデン、チタン、アルミニウムなどの合金添加物です。高いニッケル分率は、多くの展伸材種で面心立方オーステナイト結晶構造を安定させる傾向があり、この結晶対称性は磁気応答に強く影響する。

一般的な用途としては、ガスタービン部品、ロケットエンジン部品、化学プロセス機器、高温ファスナーなどがある。

エンジニアのための磁気学の基礎

磁気に関する記述を解釈するには、3つの単純なカテゴリーと2、3の専門用語が必要である：

• 強磁性体： 強い永久磁化が可能（鉄、Ni-Fe鋼）。

• 常磁性： 磁場に対する吸引力は弱く、永久磁化はない。

• ディアマグネティック： 磁場による弱い反発（影響は非常に小さい）。

エンジニアが実際に使用する2つの指標：

• 相対透磁率（μr）： 1.000に近い値は本質的に非磁性であることを示し、典型的な強磁性鋼のµrは1より非常に大きい。

• 磁化率： 材料が印加された電界に対してどの程度強く反応するか。

多くの産業分野では、「非磁性」と「弱常磁性」の違いが最も重要です。非磁性インコネルは、近くにあるセンサーや画像処理装置を妨害しませんが、弱常磁性インコネルは、鋼鉄のような振る舞いはしませんが、高感度な計測機器に記録される可能性があります。

ほとんどのインコネル合金が非磁性に見える理由

一般的に使用されるインコネル合金の大部分は、室温での冶金相がオーステナイト系である。オーステナイト系面心立方格子は非強磁性であるため、透磁率の測定値は1.0に非常に近い。メーカーのデータと材料表は、典型的な製造ロットの透磁率値が小さく、感受性が低いことを示している。

主な技術的理由

• 高いニッケル含有量はオーステナイトを強く安定させる。

• 合金バランス（Cr＋Ni＋その他の元素）は、強磁性秩序の条件を減少させる。

• 一般的な製造熱処理（析出硬化性合金の場合、溶体化処理後に時効処理）は、強磁性ではない微細組織を生成する。

そのため、インコネルは、磁気干渉が懸念される場合にも、冷間加工や加工を施していない部品であれば、使用できる場合が多い。

インコネルが磁性を帯びる時期と理由

一般的に非磁性」は多くの使用条件に対して正確ですが、ニッケル基合金ではいくつかのメカニズムによって測定可能な磁気応答が生じる可能性があります。

冷間変形とひずみ誘起相

厳しい冷間加工は、ニッケルリッチ合金にひずみや高転位密度を導入 し、時には強磁性マルテンサイト組織やその他の局所的な組織を 安定化させることがあります。その影響は一般的に小さいが、高感度磁力計や簡単な手用磁石で検出可能である。

組成の変化と鉄分の増加

インコネルの変種や製造上の偏差の中には、高い鉄分を含むものがある。わずかな鉄分の増加 (数重量パーセント) でさえ、感受性を大幅に増大させる可能性がある。公表されている研究では、鉄含有量が1%上昇すると、特定の組成では感受性が1桁上昇することが実証されている。この感受性の高さは、ロットやグレードによって検査結果が異なる理由を説明するものである。

熱処理、沈殿物、相分離

ある種の熱サイクルでは、磁気応答を変化させる析出物や局所的な組成変化が生じる。例えば、粒界にクロム炭化物が形成されても、通常バルクが強磁性になることはないが、使用中に複雑な相変化が生じると、磁気特性が変化する領域ができる。

低温磁気現象

極低温において、研究者は合金718や合金600を含むいくつかのニッケル基合金におけるスピングラス状態や複数の磁性相を報告している。これらの効果は室温よりかなり低い温度（多くの場合～20ケルビン以下）で起こり、日常的な工学というよりは、基礎物理学や極低温センサーの研究に関連するものである。

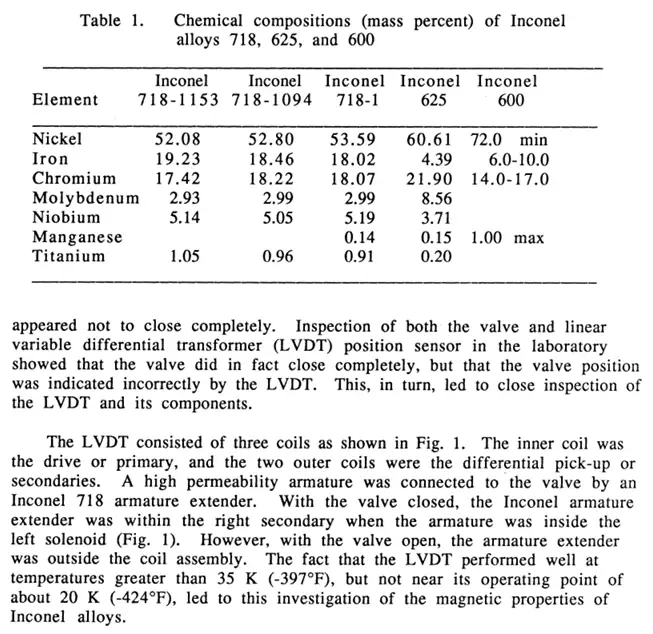

比較表 - 一般的なインコネル鋼種と実用的な磁気挙動

(この表は、メーカーのデータシート、材料特性データベース、および査読を受けた研究から作成したものである）。

インコネルの磁性を調べる方法 - 実用的な方法

アプリケーションが検証を必要とする場合、アクセシビリティと感度の高い順にテストを紹介する。

簡単な磁石テスト

ネオジム磁石やセラミック磁石を使えば、強磁性体であることがすぐにわかる。磁石が強く吸着すれば、その部品は強磁性体である。冷間加工されたインコネルや汚染されたインコ ネルでは、弱い吸引力が働く可能性がある。

長所だ： 迅速、コストゼロ。
短所だ： 定量的ではない。小さな常磁性は目立たないかもしれない。

透磁率プローブ

携帯型プローブは相対透磁率（μr）を測定する。標準状態の典型的なインコネルは1.00-1.01に近い値を示すが、鋼はそれを桁違いに上回る。

長所だ： ポータブルかつ定量的で、工学的に受け入れやすい。
短所だ： 正確な値を得るにはプローブ校正が必要。

振動試料型磁力計（VSM）またはSQUID

実験室用装置は、印加磁場と温度に対する磁化を測定する。VSMとSQUIDシステムは微小モーメントを検出し、特に極低温での常磁性効果やスピングラス効果をマッピングすることができる。

長所だ： 高感度と完全な特性評価。
短所だ： 研究室へのアクセスが必要。

渦電流および非破壊電磁センサー

非破壊検査で使用される渦電流計は、導電率や透磁率の変化を感知することができ、生産中の部品の表面または表面付近の検査に有用である。

長所だ： 非接触で、生産スクリーニングに適しています。
短所だ： ジオメトリーと仕上げによって解釈が変わる。

磁粉探傷検査（MPI）

MPIは、強磁性材料の表面および表面近傍の不連続面を検出します。部品が強磁性にならない限り、非磁性インコネルでは機能しません。

長所だ： 強磁性部品の規格。
短所だ： 非磁性合金には適さない。

設計とアプリケーションへの影響

エンジニアは、インコネルの磁気挙動が重要かどうかを判断する必要があります。以下に、一般的な懸念事項と実際的な指針を示します。

MRIと医療用画像の互換性

MRIシステムは強磁性体に対して極めて敏感である。植え込み可能なデバイスの場合、厳密な試験と認証が必要です。ほとんどの場合、アニール処理されたインコネル合金は障害を最小限に抑えますが、MR環境で使用する前に磁気試験と追跡可能な文書で各ロットを確認する必要があります。

センサーと計測器

部品が磁気センサーや磁力計の近くにある場合、小さな局所的な磁気でも測定値が歪む可能性があります。重要なセンサーの統合には、溶体化処理したインコネルを使用し、定量プローブで検証してください。

航空宇宙およびターボ機械

インコネルは回転部品や高温部品に広く使用されている。残留磁性は通常、タービンの運転に害を与えることはないが、磁性粒子は一部の検査方法で使用されており、磁化された部分に引き寄せられ、メンテナンスが複雑になる可能性がある。

電気および電磁両立性（EMC）

コイル、エンコーダ、または磁気シールドを使用したアセンブリの場合、予期せぬカップリングや渦損失を避けるため、適格性評価中に各合金バッチの磁気プロファイルを確認してください。

溶接、熱処理、仕上げ効果

加工履歴は磁気挙動を変化させる可能性がある。

• 溶接： 溶融部や熱影響部は、組織変化を起こすことがあ る。溶接後の熱処理と溶体化処理によって、非磁性 のオーステナイト状態に戻ることが多い。溶接溶加材の選択と手順仕様が、最終的 な反応に影響する。

• エージング／沈殿硬化： 718のような合金は、時効により強化される。時効条件によっては、析出物の形成や局所的なひずみにより、磁化率に若干の影響を与える。

• 冷間成形と機械加工： 厳しい冷間変形は磁気応答を増大させる可能性がある。軽度の機械加工ではバルクの磁気挙動は通常変化しないが、研削加工や重加工では変化する可能性がある。

• 表面処理と浸炭： 浸炭性雰囲気に長時間さらされると、表面の化学的性質が変化する可能性があり（例えば、クロムの減少）、まれに表面の磁性が変化することが報告されている。実際的な意味合い: 過酷な環境で使用された部品は、表面状態を検査すること。

測定値の概要（簡潔な表）

調達とQAに関する実践的な提言

1. 条件を指定する： 非磁性挙動が必要な場合は、図面に溶体化処理、時効処理、またはアニール処理を施した状態を要求する。

2. 試験方法を含む： 透磁率または磁力計の測定値（例えば、μr ≤ 1.02）と許容限度を要求する。

3. 微量成分： 磁気的中性が重要な場合は、鉄含有量の許容誤差を管理する。

4. バッチ認証を受け入れる： メーカーのデータシートを参照するサプライヤーの証明書は、驚きを減らします。

5. 工程後の検査： 受入時または仕上げ後に簡単なマグネットチェックを実施する。

よくある質問

1.インコネルは室温で磁性ですか？
短い答えです：一般的に製造され、焼鈍され、溶体化処理されたインコネルでは、この材料は通常の条件下では非強磁性的な挙動を示します。

2.インコネルは冷間加工後に磁性を持つようになりますか？
冷間変形が激しいと、磁化率が高く磁気吸引力の弱い領域が生じる可能性がある。クリティカルな部品には、重 冷間加工や成形後の再熱処理を避ける。

3.磁性が懸念される場合、どのインコネルが最も安全ですか。
625や適切に処理された718のような高ニッケルで安定したオーステナイト組織を持つ鋼種は、非磁性挙動が望まれる場合によく使用される。

4.磁石はインコネル718に強くくっつきますか？
通常の条件下では、吸引力はない。強い引力が観察された場合は、汚染や過度の変形がないか、加工履歴や組成を調査する。

5.インコネルが磁性を帯びる温度範囲はありますか？
いくつかの合金では極低温（～20K以下）で特異な磁性相が見られるという研究報告がある。

6.インコネルはMRI環境でも安全ですか？
多くのインコネルは磁場歪みを最小限に抑えますが、MRスキャナーの近くで使用される部品には厳格な試験と文書化が必要です。認証なしにMRIの安全性を仮定しないでください。

7.発注書に磁気検査をどのように明記すればよいですか？
透磁率の測定値と許容限界値を要求する。例えば、承認されたプローブを用いて10 kHzで測定した相対透磁率µr ≤ 1.02。サンプルのサイズと方向も含めてください。サプライヤと協力して、方法と校正に合意してください。

8.熱処理で誘導磁気を除去できるか？
適切な固溶化熱処理を施し、その後適切な時効処理または冷却を行うと、オーステナイト系非磁性組織が回復することが多い。合金メーカーの熱処理シートに従うこと。

9.表面の汚染は磁気に影響を与えるか？
そうだ。表面に埋め込まれた磁性粒子や付着した磁性粒子は、知覚された磁気を発生させます。清浄度と表面検査により偽陽性を減らすことができます。

10.磁気特性に関する権威あるデータはどこにありますか？
メーカーの技術情報、材料データベース、および査読を受けた研究には、透過性、感受性、および組成の範囲が記載されています。すぐに参照できるリンクについては、以下の参考文献リストを参照してください。

クロージング・サマリー

インコネル合金は、低磁性または磁気的に中性な用途の材料を選択する技術者にとって、適切な状態で納入される場合、しばしば適切な材料となります。しかし、"非磁性 "を絶対的なものとして扱わないでください。加工、組成のばらつき、極端な環境は磁気プロファイルを変える可能性があります。材料の状態、試験基準、許容限度を調達文書に明記し、必要な場合には、迅速なマグネット・チェックと的を絞った定量試験を実施すること。究極の確実性が要求される場合（医療用インプラント、極低温センサーマウント、または精密磁気）、実験室での磁化曲線を要求するか、VSM/SQUID試験用のサンプルを供給する。
