インコネル718の加工方法：旋盤加工、フライス加工、ドリル加工

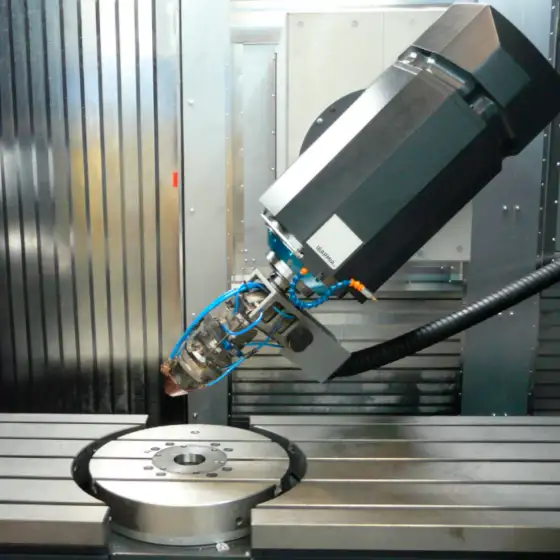

インコネル718 オペレータが剛性の高いセットアップ、適切なコーティングを施した超硬工具またはセラミック工具、荒加工では保守的な切込みと送りの選択、仕上げ加工では軽切屑負荷で高い主軸回転数、切削ゾーンでの積極的な熱除去、硬化表面のドウェルと再切削を回避する加工戦略を使用する場合、安定した部品品質で加工を成功させることができます。加工硬化を最小限に抑え、工具寿命を延ばし、航空宇宙やエネルギーの公差に適合させるために、この記事で推奨する工具ファミリー、切削データウィンドウ、ワークホールディングの実践に従ってください。

1.インコネル718がカッターの下で異なる挙動を示す理由

インコネル718は析出硬化型のニッケル-鉄-クロム超合金で、高温での高強度用に設計されています。この合金は、高い引張特性と比較的低い熱伝導率を併せ持ち、切削部近傍で加工硬化する傾向が強い。これらの特性は、直後のせん断領域で切削温度の上昇を引き起こし、加工変数を調整しないと、急速な逃げ面摩耗、切れ刃の盛り上がり、切りくずの分断不良につながる。このような理由から、機械加工では、熱の排出を優先し、工具の滞留を避け、摩耗、接着、熱摩耗メカニズムに耐える工具材料を選択する必要があります。

2.切削性能に影響を与える冶金的特徴

プロセスの選択を促す主要な材料特性

• 高い強度とひずみ硬化性:加工硬化は、切削速度が遅い場合や工具のドエルが発生した場合に、切刃の前方に硬化層を形成する。この硬化層は、切削抵抗を素早く増加させる。

• 熱伝導率が低い:熱はせん断ゾーンに集中し、局部温度を上昇させ、拡散摩耗とコーティングの破壊を促進する。

• 強靭性と接着性:材料の付着は、超硬工具の刃先の盛り上がりやクレーターの形成につながる。チップのコーティングや表面仕上げは、凝着を減少させる。

• 微細構造:析出硬化状態と焼きなまし状態では、加工性が変わる。一般的に、焼きなまし材は、工具応力が少なく、長寿命で加工できる。

プロセス制御への影響

• 特定の切れ刃が同じ表面位置に接触している時間を最短にする。

• 耕して表面を硬くするのではなく、きれいにカットするポジティブ・レーキ形状を使用する。

• 可能な限り、摩擦や連続的な高温を避け る断続的な切断方法を選ぶ。

3.工具の選択：材料、コーティング、幾何学的な選択

適切な工具ファミリーを選択することは、生産性と部品品質を向上させるための唯一最大のレバーの一つである。

工具材料とコーティング（要約）

インサート・ジオメトリとエッジ・プリパレーション

• ポジティブレーキ、ホーニングエッジ:切削力を低減し、切りくずの流れを良くします。ホーン半径を小さくすることで、切削作用を維持しながらチッピングを防止。

• 仕上げ用の大きなノーズ半径:表面仕上げを達成する場合、ノーズ半径を大きくすることは有効だが、切削力が増大する。

• 粘着性のある金属用に設計されたチップブレーカー:短く制御された切り屑を生成し、長い筋状の切り屑を避ける切り屑ポケット形状を選択する。サンドビックや他の工具メーカーは、インコネル718用に調整されたHRSA形状を公表しています。

4.作業別推奨切削パラメータ

パラメータは、機械出力、剛性、工具微細形状、およびクランプシステムに適合させる必要があります。以下の表は、保守的で、業界で証明されたスタートウィンドウです。短時間の工具テストを実施し、少しずつ調整してください。

4.1 旋盤加工（荒加工と仕上げ）-スタート・ウィンドウ

4.2 面フライス加工と溝フライス加工

4.3 掘削とボーリング

ユニットとマシンに関する注意事項

• 必要に応じて窓をインペリアル表示に変換する。機械の剛性やクーラントの効果に疑問がある場合は、低い回転数から始めてください。工具とホルダが許容し、切りくずが抑制される場合は、主軸回転数を上げてください。

5.加工戦略とプロセスフロー

堅牢な工程計画により、粗加工と仕上げ加工を分離し、熱の蓄積を制御する。

ラフ戦法

1. ラジアル方向のかみ合いを重くし、軸方向の深さを適度にし、頑丈な超硬工具を使用する。こするのではなく、剪断するのに十分な高送りを維持する。

2. 同じ表面を繰り返し再切削することは避ける。仕上げ加工で硬化した層を取り除く必要がある場合は、軽いスキムパスを使用して硬い皮を取り除く。

セミ・フィニッシュ

• 切削抵抗を下げ、残留加工硬化を最小限に抑えるため、切削深さと送りを小さくする。ラフパスの後、部品の温度を確認する。

仕上げ

• 軽切込みと低切屑負荷により、最高の仕上げ面精度を実現。高回転で切り屑の厚みを小さくすることで、切れ刃の盛り上がりを抑え、仕上がりを向上させることができる。超硬チップまたはセラミックチップを使用する。

高い材料除去オプション

• トロコイド加工:ラジアルかみ合いを低く抑え、主軸回転数の高速化と工具寿命の延長を実現。深いポケットの荒加工に有効。

• 高送り粉砕:特殊な高送りエンドミルを使用すると、切削抵抗を管理しながら生産性を向上させることができます。工具選定は用途に合わせる必要があります。

6.チップ制御、クーラント、熱管理

切り屑処理と熱除去が工具寿命を決めることは、回転数よりも多い。

クーラント戦略

• クーラントに乳化したオイルを注入:切粉を防ぎ、工具の温度を下げる。

• 高圧スルーツールクーラント:ドリルや刃先交換式チップ工具の切屑排出と刃先の冷却を大幅に改善します。高圧力により、切り屑を破砕し、逃げ面への付着を低減します。

• 最小限の潤滑:熱集中のため、HRSAにMQLを使用できない店もある。検証された場合のみ使用してください。

チップ制御技術

• 短くカールしたチップには、適切なポケット形状のインサートを使用する。

• 詰まって再切削の原因となる細長いチップは避ける。チップブレーカーやショートチッピング形状を使用する。

部品の熱制御

• 熱を逃がすようにフィクスチャーを設計する。工具の冷却が十分な場合にのみ、サイクルの一時停止を使用する。局所的な加工硬化を引き起こす可能性のある高速回転工具を、静止したワーク上に滞留させることは避けてください。

7.ワークホールディング、治具設計、振動抑制、機械選定

機械と治具の選択は、工具の決定の効果を倍増させる。

• 硬い工作機械:十分な馬力とトルクがあり、剛性が高く、振れの少ない主軸が望ましい。大径ベアリングの多軸マシニングセンタが良い。

• しっかりとした短いオーバーハング:たわみを抑えるため、工具とワークのオーバーハングを最小限にしてください。可能であれば、エンドミルには油圧チャックまたはシュリンクフィットを使用する。

• 減衰工具:細長いシャフトには、減衰アダプタまたは静音工具を使用してびびりを抑制します。サンドビックのサイレントツールソリューションは、HRSAシャフトの利点を実証しています。

• 強固なクランプとヒートシンク:大きな表面積に接触する治具は、切断ゾーンから熱を奪い、歪みを減らすのに役立つ。

8.工具の摩耗モード、診断、是正処置

一般的な摩耗の種類と対応方法

• フランク・ウェア:逃げ面摩耗の進行。逃げ面摩耗が急速に進行する場合は、切削速度を下げ、コーティングの適合性を確認してください。刃先のチッピングが形状に影響する前に、チップを交換してください。

• クレーター摩耗:拡散と化学摩耗により、すくい面に形成される。高温下でも拡散しにくいコーティングを使用する。

• 接着とエッジ:存在する場合は、切削速度をわずかに上げるか、送りを減らすか、コーティングを変更する。また、クーラントの効果を確認する。

• エッジ・チッピング:断続切削、小さすぎるホーン半径、不安定なツールホルダーが原因であることが多い。より強靭なチップ基材を使用するか、ホーンを増やすか、ワークを安定させる。

診断チェックリスト

1. 切りくずの検査：長い切りくずや革のような切りくずは、送り量が少ないか、切りくずの破砕が不十分であることを示している。

2. エッジを顕微鏡で検査する：工具コーティングの剥離やマイクロクラックを探す。

3. スピンドルの振れとツールホルダのクランピングトルクを測定します。

4. クーラントの圧力とノズルの照準 を見直す。

9.検査、表面の完全性、後処理

表面の完全性は、航空宇宙や高温サービスにおいて非常に重要である。

• 微小硬度検査:加工後の微小硬度マッピングにより、不適切な切削によって生じた加工硬化層を検出することができる。硬度の上昇が規格を超える場合は、軽度の応力除去を行うか、仕上げパスの改良を行う。

• 残留応力制御:加工中の過度の局所加熱や熱勾配を避ける。残留応力が部品の寿命を脅かす場合は、応力除去熱処理を検討する。

• 寸法管理:部品の熱安定化後に、低切削力で最終仕上げパ スを行う。

10.代表的なプロセス例とパラメータセット（ケース例）

これらのサンプル・レシピは、ロギングの試行に使用してください。常に短い工具寿命テストを行い、小刻みに調整してください。

ケースA：中径シャフト旋削、アニールバー、CNC旋盤

• 材料の状態：アニール処理されたインコネル718棒Ø 60 mm。

• 工具：CNMG 12 04 08、微粒超硬、PVD TiAlN。

• ラフパス：Vc 60 m/min、f 0.25mm/rev、ap 3 mm。

• 仕上げパス：Vc 120m/min、f 0.06mm/rev、ap 0.3mm。

• クーラント：刃先に高圧で噴射する。

ケースB：航空宇宙用ブラケットのポケットフライス加工

• 工具12mm超硬ソリッドエンドミル、4枚刃、TiAlN PVD。

• トロコイド荒加工：ae 1 mm、ap 8 mm、Vc 80 m/min、fz 0.08 mm/歯。

• 仕上げ：軽軸0.3mm、Vc 140m/min、fz 0.03mm/歯。

• クーラント：中程度の圧力でスピンドルクーラントを通す。

11.クイックリファレンス連結表

工具の材質と推奨される典型的な用途

12.よくある質問

1. インコネル718は標準的なCNC旋盤で加工できますか？
   旋盤の剛性が十分で、スピンドルの振れが小さい場合は可能です。適切な工具、クーラント、短いオーバーハングを使用すると良い結果が得られる。

2. 焼きなまし材は時効硬化材より加工しやすいですか？
   はい。焼きなまし材は強度が低く、工具寿命が長くなる。バルク加工には、可能な限り焼なましを指定してください。

3. インコネル718の旋削加工に最適なコーティングは？
   TiAlNやAlCrNのようなアルミニウムリッチなPVDコーティングは広く有効です。多層CVDコーティングも多くのカッターで良好な性能を発揮します。最終的な選択は、工具メーカーのデータを参考にする必要があります。

4. フラッドクーラントとスルーツールクーラントのどちらを使うべきですか？
   一般に、スルーツール・クーラントと高圧の方が切り屑排出が良い。貫通工具が使用できない場合は、フラッ ドを使用するが、ノズルの照準が適切であるこ とを確認する。

5. なぜ私の道具はこんなに早く摩耗してしまうのか？
   典型的な原因は、クーラント不足、過剰なドウェル、誤った工具形状、機械剛性の低下である。切り屑を診断し、エッジを検査して根本原因を絞り込む。

6. トロコイド粉砕は有益か？
   ディープポケット用。半径方向の噛み合いと刃先付近の温度を下げ、工具の寿命を延ばします。

7. 仕上げにセラミックを使うべきでしょうか？
   セラミックは優れた耐摩耗性を発揮するが、安定した剛性の高いセットアップが必要である。衝撃には弱い。

8. ワーク・ハードニングを避けるには？
   こすったり、ゆっくり切ったりすることは避け、荒削り中に生じた硬化した皮膚を軽くスキムして取り除く。安定した切屑形成を維持する。

9. インコネル718用の特別なドリルはありますか？
   はい。超硬ソリッドドリルまたはHRSA規格の刃先交換式ドリルで、貫通クーラントが最適です。切屑が詰まるのを防ぐため、peCKサイクルを使用してください。

10. 加工後にどのような検査を行うべきか？
    重要部品の微小硬度マッピング、寸法管理、安全上重要な部品の残留応力への配慮。
