インコネル合金の見分け方

を明確に識別する。 インコネル合金 絶対的な精度が要求される場合は、文書による検証（ミルテストレポート、ヒートナンバー）と、蛍光X線分析（XRF）、発光分光分析（OES）、レーザー誘起ブレークダウン分光分析（LIBS）を使用した機器による化学分析、ポジティブ材料同定（PMI）、ラボ技術（ICP-OES/ICP-MS、金属組織学）によるバックアップを組み合わせる必要があります。現場での迅速なチェック（磁石、簡単な外観）は、疑わしい部品の選別に役立ちますが、決定的な識別のためのPMIや実験室での化学分析に取って代わることはできません。

正しい識別が重要な理由

インコネルは、高温、腐食性、機械的要求の高い環境（航空宇宙、発電、石油・ガス、化学プラント）で使用されるニッケル基超合金です。間違った合金を使用すると、早期故障、規制不適合、大惨事を引き起こす可能性があります。圧力システムやセーフティクリティカルなコンポーネントの場合、業界規則では合金の化学的性質とトレーサビリティの検証を義務付けています。材料検証のためのAPIとASTMのガイダンス構造は、これらの分野で広く参照されています。

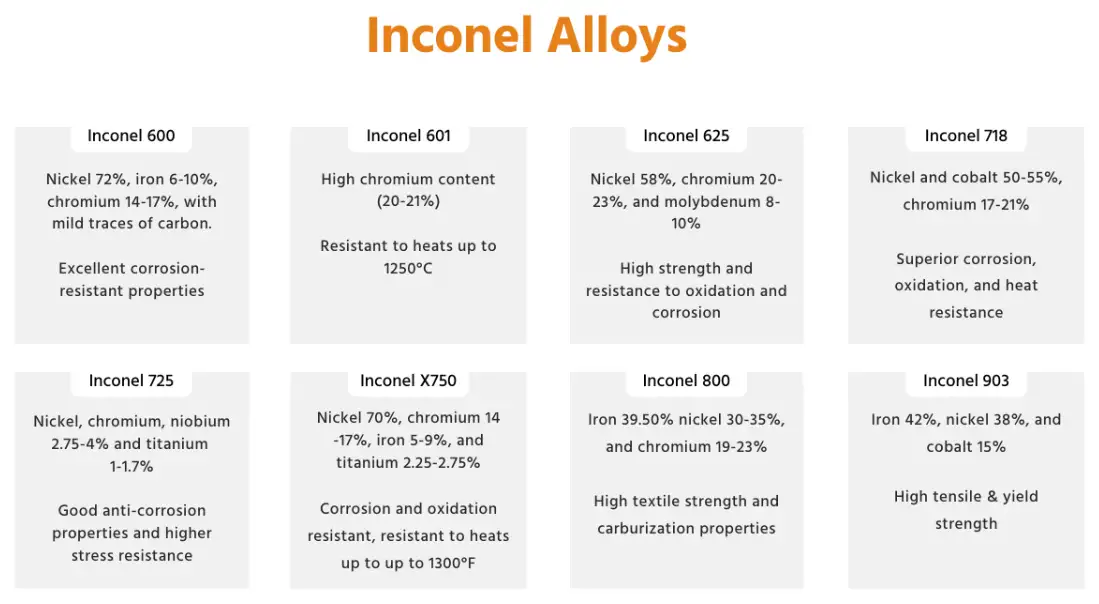

化学ファミリーと一般的なインコネル・グレード

インコネルはニッケル・クロムを主成分とする合金である。産業界で最も頻繁に使用されるのは、インコネル625とインコネル718です。以下は、典型的な組成範囲のコンパクトな比較と、主要元素の機能的役割に関する短いメモです。

表1 - 一般的なインコネル鋼種の代表的な組成範囲 (wt%)

出典：代表的な範囲のメーカーデータシートおよび材料データシート。

注釈

• 718は時効硬化性であり、強度はニオブ（Nb）とチタンの析出物（ガンマプライム相とガンマダブルプライム相）に由来する。

• 625は、固溶強化と高Moに耐食性を依存している。

迅速な現場チェック（工具とその限界の選別）

これらの検査は低コストで迅速である。トリアージにのみ使用する。

マグネットテスト

• 何を示しているのか： ニッケル基インコネル合金は、一般的に焼鈍または溶体化処理された状態では非磁性である。冷間加工やある種の熱処理後に、わずかな磁性が生じることがある。磁石が強く "くっつく "場合は、鉄系合金または鉄を多く含むステンレス鋼を示唆しています。

• 制限： 決定的なものではない。ステンレス鋼の中にも非磁性のものがある。ニッケル合金の中には、特定の条件下で弱い磁性を示すものがある。

目視検査とマーキング検査

• 何を示しているのか： 刻印された等級／熱価 格、表面仕上げ、溶接痕、色を確認する。多くのOEM部品には、ミル・テスト・レポートにリンクしたヒート番号が記載されている。

• 制限： マーキングが欠落していたり、摩耗していたり、偽造されていたりすることがある。

スパークテスト

• 何を示しているのか： 限定的。火花試験は、鉄系金属が特徴的な火花を発生するため、炭素鋼や合金鋼の選別に有効です。

• 制限： ニッケル基合金は火花をほとんど発生しないか、パターンが曖昧であるため、この方法ではインコネルを確認できない。合金がインコネルであることを証明するために火花試験に頼らないこと。

ヤスリ、硬度、簡単な機械的検査

• 何を見せてくれるのか： 相対的な硬度や切削性は、合金クラスを示唆することができる。

• 制限： 合金と熱処理が重複しているため、結論は出ていない。

実用的なヒント： PMIを実行するかどうかを決定するためにショップチェックを使用する。セーフティクリティカルなアプリケーションでは、ショップチェックを肯定的な識別として受け入れないこと。

業界標準の非破壊手法（PMI技術）

ポジティブ材料同定(PMI)は、サンプルを切断することなく合金の組成を化学的に確認する標準的な現場アプローチです。ハンドヘルド型分析装置は、合金の仕様に対応した結果を迅速に提供します。API RP 578とASTMガイダンスは、PMIプログラムを実施するために一般的に使用されるフレームワークです。

蛍光X線分析（XRF）

• どのように機能するのか： X線ビームが試料中の原子を励起し、元素固有の特徴的な二次X線を発生します。ハンドヘルド蛍光X線分析装置は、元素パーセンテージ（多くの重元素について）を報告するか、データベースから最も近い合金等級を特定します。

• 強みだ： ポータブル、迅速、非接触、重元素（Ni、Cr、Mo、Nb、Fe）に最適。現場PMIで広く使用されている。

• 制限： 軽元素（炭素、窒素、ホウ素）に対する感度が低いため、蛍光X線では炭素を確実に測定できない。表面のコーティング、塗装、酸化がひどいと測定値がゆがむことがある。校正と参照標準が重要。Cレベルが重要な最終認証には、ラボテストが必要。

発光分光分析（OES）、スパークOES

• どのように機能するのか： スパークまたはアークで試料原子を励起し、放出された光を分散させて元素線を測定する。OESは、炭素を含む幅広い元素を合理的な検出限界で定量する。

• 強みだ： 蛍光X線分析に比べ、軽元素や微量合金元素の検出が容易。より正確な組成を得るために、店頭OESベンチやポータブルOESでよく使用されます。

• 制限： 表面処理と接触が必要。一般的にセミポータブルだが、ハンドヘルドXRFより不便。

レーザー誘起ブレークダウン分光法(LIBS)

• どのように機能するのか： パルスレーザーは、微量の物質をアブレーションし、プラズマを発生させ、軽元素を含む元素組成を分析した光を放出する。

• 強みだ： 迅速で、炭素を含む軽元素を検出できる。フィールドPMIに登場し、新しいAPIガイダンスの付属書にも含まれている。

• 制限： 新しい技術。装置のコストとオペレーターのトレーニングが必要。

どのPMI方式を選ぶべきか？

• 迅速な現場スクリーニングとほとんどの合金の検証には、ハンドヘルドXRFが最も一般的です。炭素または軽元素の定量が重要な合金の場合は、OESまたはLIBSが好まれます。常に文書化されたPMI手順に従って、標準に対して校正してください。

ラボ法および破壊法（ゴールドスタンダード）

サービスが重要である場合、またはPMIの結果が曖昧な場合は、適格な検査機関にサンプルを送る。

ICP-OES / ICP-MS (湿式化学)

• 彼らが提供するもの 微量元素や軽元素を含む高精度の認証元素分析（適切な分解と調製を経て）。調達、認証、または根本原因調査のための試験所確認として受け入れられます。

• メリット ほぼすべての元素で最高の精度と検出限界。

• デメリット サンプルの除去（破壊的）が必要で、リードタイムが長く、コストが高い。ラボはトレーサブルな証明書と不確かさ計算書を提供する。

金属組織と微細構造（SEM、光学顕微鏡、EDS）

• 使用例 熱処理条件、析出物構造（ガンマ・プライム、ガンマ・ダブ ル・プライム）、結晶粒径、欠陥の有無、溶接部の微細構造を 判断する。EDSによる走査型電子顕微鏡は、局所的な 組成分析と微細構造の画像化を可能にする。インコネル718の場合、ガンマ・ダブ ル・プライム相とNbリッチ相の存在は、適切 な化学処理と熱処理の兆候である。

機械試験

• 引張、硬度、クリープ、衝撃 試験は、指定等級と一致する機械的性能を確認する。これらは認定や故障解析で要求されることもある。

微細構造のサインとその意味するもの

冶金学者は、化学分析の裏付けとして、相と析出物の形態を利用する。

• インコネル718 ガンマプライム(Ni3(Al,Ti))相およびガンマダブルプライム(Ni3Nb)相により析出硬化し、適切な時効処理後に高い強度を発揮します。典型的な金属組織検査（エッチングし、光学/SEMで検査）では、これらの微細な析出物と、正しく処理された718熱と一致する結晶粒構造が見られます。

• インコネル625 は同じ時効硬化型析出物を持たず、より固溶強化に依存し、極端な条件下では異なる炭化物や金属間化合物を形成する。そのため、金属組織学では異なる析出物の指紋が観察されます。

これらの微細構造マーカーは、化学的検査がボーダーラインにある場合、718と625を区別するのに役立つ。

文書化とトレーサビリティ

正確な識別は測定だけでなく、文書化も重要である。

• ミル・テスト・レポート（MTR）／分析証明書： 材料のUNS番号、熱数、化学組成、機械的試験を含めること。MTRを使用してPMIまたはラボの測定値を照合する。

• ヒートナンバーの確認： 部品と MTR を結びつける製造工場または製造業者の製造バッチのトレース。調達部品については、完全なMTRを持つ品目のみを受け入れることで、取り違えを防ぐことができる。

• 記録管理： PMIログ、計器の校正日、検査員の資格、写真は、顧客または規制要件に従って保存されるべきである（API RP 578は記録要素を提案している）。

よくある誤認と罠

• 非磁性＝インコネルと仮定。 いくつかのオーステナイト系ステンレ ス鋼も非磁性である。

• 表面の色や見た目に頼る。 酸化スケール、メッキ、加工痕、汚染は、誤解を招く視覚的な手がかりとなる。

• 蛍光X線検査の炭素の数値を額面通りに受け取る。 炭素が重要な場合（溶接、熱処理）には、OESまたはラボ分析を使用する。

推奨されるフィールド＋ラボのワークフロー（実践的なステップバイステップ）

1. ドキュメント 部品を撮影し、マーキング、ヒートナンバー、位置、シリアルを記録する。

2. トリアージチェック マグネット・テスト、寸法確認、目に見える溶接やコーティング。

3. PMI（一次パス）： ハンドヘルド XRF を複数のポイントにわたって測定し、結果と機器の校正証明書を記録する。XRFがプロジェクトの許容範囲内で宣言された合金組成と一致した場合、最初の検証のために合格フラグを立てる。

4. XRFがあいまいな場合、または炭素/微量元素が必要な場合： 洗浄した表面でポータブルOESまたはLIBSを実施する。

5. 疑問が残る場合、または重要なサービス 試料を切断し、ICP-OES / ICP-MSと金属組織分析のために認定試験所に送る。不確かさ付きの認証分析を得る。

6. 記録だ： PMI証明書、検査報告書を保管し、結果を部品の熱番号とMTRにリンクさせる。

比較表

表2-方法の比較：スピード、標準精度、サンプル損傷

表を使って、リスクレベルと要素のニーズに合ったツールを選ぶ。

表3 - 718と625の区別に使用される代表的なシグネチャー

化学比率（Nb、Mo）は、ラボまたはPMIの測定において決定的な意味を持つ。

よくある質問 (FAQ)

1.部品がインコネルであることを証明する唯一の試験とは？
単一の決定的な証明には、合金の特徴的な組成を示す正確な化学分析とトレーサブルな文書（MTR/熱番号）が必要です。実際には、PMI（XRF＋OESまたはLIBS）とMTRは、ほとんどの工業的ニーズに対して認められています。最終的な証明のためには、ラボでのICP分析と金属組織学が証明となります。

2.磁石はインコネルを識別できるか？
磁石試験は、鉄と非鉄を分離するのに役立つだけです。インコネルは一般的に非磁性ですが、その特 徴は特殊なものではありません。ニッケル合金の中には、冷間加工後に弱い磁性を示すものがあり、磁石の結果は識別のための決定的なものではありません。

3.ハンドヘルドXRFは調達受け入れに十分か？
ハンドヘルド蛍光X線分析装置は、PMIに広く使用されており、多くのプロジェクトで受け入れられている。ただし、装置が校正され、手順が文書化され、買い手が蛍光X線分析の限界（特に炭素）を受け入れることが条件である。重要なサービスについては、OESまたはラボ分析でXRFを補完する。

4.なぜ蛍光X線は炭素を測定できないのか？
蛍光X線分析装置は、より重い元素のX線ラインを検出する。炭素の軽元素KおよびLラインは、ほとんどのハンドヘルド蛍光X線分析装置の実用的な検出ウィンドウの外側にある。炭素については、OESまたはラボ法を使用する。

5.OESとLIBSの違いは何ですか？
どちらも光放出法である。OESは電気スパークを使用して物質を気化させるが、LIBSはレーザーパルスを使用する。LIBSは、より広範囲の元素を迅速に検出できるため、現場で使用されるようになってきているが、オペレーターの訓練と装置の選択が重要である。

6.部品の刻印は信頼できますか？
スタンプだけに頼らない方がよい。ヒートナンバーとMTRは検証されなければならず、スタンプは不正確であったり、後から追加されたりする可能性がある。スタンピングとPMIおよびMTRの検証を組み合わせる。

7.コンポーネントのPMIポイントはいくつですか？
APIおよびベストプラクティスの文書では、溶接部、母材、混合の可能性をカバーするために、複数のテストポイントを推奨している。正確な数は、部品のサイズと重要性に依存する。

8.PMIの一般的な許容範囲を教えてください。
許容差はプロジェクトごとに異なる。API RP 578は、主要な要素の代表的な公差を提示している。多くのプロ ジェクトでは、現場検証のために公称組成の±5～10%を使用している。公差を設定するには、契約書または規定の要件を使用する。

9.メタログラフィーはインコネルのグレードを識別できますか？
金属組織学は、同定を裏付ける熱処理や析出物の特徴を明らかにします（例えば718のガンマダブルプライム）。これは化学分析を補完するものですが、化学分析に取って代わることはできません。

10.PMIが失敗したら、次はどうする？
PMIで予想外の化学的性質が検出された場合、その部品を隔離し、品質とプロジェクト・エンジニアリングに通知し、試験室で確認（ICPと金属組織学）を取り、不一致を解決するためにMTRとサプライヤーの書類を追跡する。

実践例とクイックシナリオ

• 実地例1 - 疑わしいタービンのファスナー： 磁石は弱い。蛍光X線分析では、Ni～52%、Cr～19%、Nb～5.0%→718と一致。

• 現場の例2 - 625と表示されたパイプスプール： XRFでは、Ni～60%、Cr～22%、 Mo～9%を示している。炭素含有量が溶接性の懸念となる場合は、 OESまたはラボ・テストを実施する。

クイックリファレンスPMIベストプラクティス・リマインダー

• 認定標準物質に対して毎日機器を校正する。

• 測定前に、試験表面の塗料、重質酸化物、メッキを除去する。

• 複数のテストポイントを使用し、それらを記録する。

• 機器の校正証明書とオペレーターのトレーニング記録を管理する。

• セーフティクリティカルな品目については、ラボでの確認とトレーサブルなMTRを要求する。

クロージング・サマリー

ショップ・チェックは意思決定を迅速化し、業界は現場での検証をPMIに依存している。調達、認証、安全のためには、文書化（MTR）と分析法を組み合わせる：重元素にはXRF、軽元素と炭素にはOES/LIBS、最終的な認証にはICP/メタログラフィーを用いる。API RP 578とASTM E1476のガイダンスに従って手順と記録を設定する。
