La specifica AMS10133-1003 definisce un angolo di alluminio estruso a gambe uguali con dimensioni nominali delle gambe di 1,000″ × 1,000″ e uno spessore della parete di 0,125″, prodotto in lega di alluminio secondo AMS-QQ-A-200/16 (lega 6061) in tempra T6, con precise tolleranze dimensionali, trattamento termico, requisiti di finitura superficiale e proprietà meccaniche adatte ad applicazioni strutturali e aerospaziali.
1. Che cos'è AMS10133-1003
AMS10133 è una specifica per materiali aerospaziali pubblicata da SAE International che standardizza gli angoli di alluminio a gamba uguale destinati all'uso strutturale nell'aviazione e nelle industrie ad alte prestazioni. Il suffisso "-1003" indica la particolare variante di dimensioni e spessore: gambe da 1,000″ × 1,000″ con parete da 0,125″.
2. Contesto storico e sviluppo
Nel marzo 1982, l'Aeronautica e la Marina statunitensi adottano la serie di disegni AND10133 per gli angoli estrusi a gamba uguale, che la SAE ripubblica successivamente come AMS10133. Nel corso del tempo, gli aggiornamenti hanno perfezionato le tolleranze, i trattamenti termici e le denominazioni delle leghe per riflettere l'evoluzione dei requisiti aerospaziali.
3. Spiegazione del numero di parte
- AMS10133: Specifica di base per gli angoli di alluminio estruso a gambe uguali.
- 1003: Lunghezza nominale della gamba di 1.000″ per entrambe le flange, il codice seriale "03" indica uno spessore di 0,125″.
4. Requisiti di composizione del materiale
Secondo AMS-QQ-A-200/16, limiti chimici della lega 6061 (peso massimo %):
- Si: 0.4-0.8
- Fe: 0,7 max
- Cu: 0.15-0.40
- Mn: 0,15 max
- Mg: 0.8-1.2
- Cr: 0.04-0.35
- Zn: 0,25 max
- Ti: 0,15 max
- Al: Equilibrio
Questi controlli assicurano che la lega raggiunga la forza, la resistenza alla corrosione e la formabilità richieste per le strutture aerospaziali.
5. Criteri di proprietà meccanica
Dopo il trattamento termico in soluzione T6 e l'invecchiamento artificiale, i valori meccanici minimi tipici includono:
- Resistenza alla trazione: 35 ksi (241 MPa)
- Resistenza allo snervamento: 30 ksi (207 MPa)
- Allungamento: ≥10% in 2″
- Durezza (Brinell): 95 BHN
Queste proprietà rendono l'angolo 6061-T6 adatto a telai, staffe e sottogruppi portanti.
6. Specifiche dimensionali e tolleranze

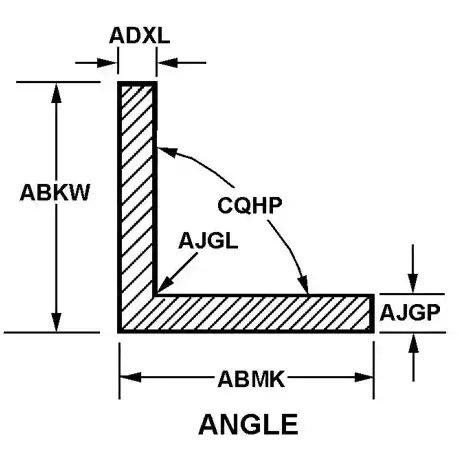

Tolleranze geometriche AMS10133-1003:
| Caratteristica | Nominale (in) | Tolleranza (in) |
|---|---|---|
| Lunghezza delle gambe (A e B) | 1.000 | ±0.005 |
| Spessore della parete (T) | 0.125 | -0.006 / +0.004 |
| Raggio d'angolo esterno (R) | 0.235 | +0.015 / -0.010 |
| Modulo di sezione (I) | 0,285 in⁴ | ±3% |
| Area (per ft) | 0,0202 in²/ft | ±3% |
| Filetti a raggio (interno) | 0.188 | ±0.012 |
| Squadratura delle gambe | 90° | ±0.5° |
Tabella: Dimensioni chiave e variazioni consentite per AMS10133-1003.
7. Trattamento termico e processo metallurgico
- Trattamento della soluzione990 °F (532 °C) ±10 °F, tenere 1 ora per 0,125″ di spessore, raffreddare immediatamente in acqua a ≤120 °F.
- Invecchiamento artificiale: 350 °F (177 °C) ±10 °F per 6 ore, seguito da raffreddamento ad aria a temperatura ambiente.
Questo processo T6 offre una combinazione equilibrata di resistenza e tenacità.
8. Finitura superficiale, curvabilità e qualità dell'estrusione
- Finitura: Finitura a fresa con rimozione delle scaglie di ossido, senza decolorazione da ricottura.
- Ispezione della superficie: Nessun graffio più profondo di 0,005″; nessuna crepa, giuntura o fessura visibile con un ingrandimento di 10×.
- Qualità dell'estrusione: Struttura uniforme della grana; linee di matrice parallele all'asse; assenza di vuoti interni (verificata con test a ultrasuoni secondo ASTM E164).
9. Garanzia di qualità e test
- Analisi chimica: Spettrometria a emissione ottica secondo ASTM E415.
- Test meccanici: Resistenza alla trazione secondo ASTM E8/E8M; durezza secondo ASTM E10.
- Ispezione dimensionale: Verifica con macchina di misura a coordinate (CMM) delle dimensioni, dello spessore e del raggio delle flange.
- Esame non distruttivo: Ispezione a ultrasuoni per la ricerca di difetti interni; colorante superficiale secondo ASTM E165, ove applicabile.
10. Applicazioni tipiche
- Telai e sottotelai di aeromobili
- Componenti strutturali del satellite
- Attrezzature di supporto a terra
- Raccordi marini ad alte prestazioni
- Dime e dispositivi di precisione
Il rapporto forza-peso e la resistenza alla corrosione rendono AMS10133-1003 ideale nei casi in cui affidabilità e leggerezza sono fondamentali.
11. Riferimenti incrociati e norme correlate
| Standard | Equivalenza |
|---|---|
| AND10133 | Disegno originale dell'aeronautica/nave per l'angolo |
| ASTM B221 | Barre, aste, fili, profili e tubi estrusi di alluminio e leghe di alluminio |
| AMS QQ-A-200/16 | Specifiche generali per la lega di alluminio 6061 |
| ISO 6361 | Alluminio battuto e leghe di alluminio - Fogli, nastri e lastre |
| EN 573-3 | Alluminio e leghe di alluminio - Composizione chimica |
Tabella: Specifiche di riferimento comuni relative ad AMS10133.
12. Confronto dei prezzi globali 2025
Di seguito sono riportati i prezzi medi indicativi per gli angoli di alluminio AMS10133-1003 in USD per piede lineare (1,000″ × 1,000″ × 0,125″, 6061-T6), basati sui principali distributori regionali:
| Regione | Fornitore | Prezzo (per ft) | Tempi di consegna |
|---|---|---|---|
| Nord America | Abete per velivoli | $4.20 | 2-3 giorni |
| Europa | Premetals GmbH | €3.80 (~$4.10) | 5-7 giorni |
| Asia (Cina) | MWleghe | $3.00 | 1-2 giorni |
| Medio Oriente | Estrusioni del Golfo | $4.50 | 7-10 giorni |
| Australia | AusAlloy | AUD 6.50 (~$4.30) | 5-8 giorni |
Tabella: Istantanea dei prezzi regionali che evidenzia il vantaggio del costo diretto in fabbrica di MWalloys 100% per una consegna rapida.
13. MWalloys: Produttore e partner con sede in Cina
MWalloys è specializzata in estrusioni di alluminio personalizzate con estrusione, trattamento termico, lavorazione e finitura completamente interni. Vantaggi principali:
- Prezzi diretti alla fabbrica: Eliminare i margini di guadagno degli intermediari.
- Personalizzazione: Sono disponibili profili su misura, tempere speciali e post-lavorazione.
- Prontezza delle scorte: Taglie comuni in magazzino per la spedizione il giorno successivo.
- Certificazioni di qualità: ISO 9001:2015, accreditamento Nadcap, tracciabilità dei materiali secondo EN 10204 3.1.
- Logistica globale: Partnership con DHL, FedEx e trasporto marittimo per tempi di consegna competitivi.
14. Linee guida per l'ordinazione e la consegna
- Presentazione della RFQ: Fornire lega, tempra, profilo, lunghezza e quantità.
- Citazione: Include il costo unitario, gli utensili (se personalizzati), il trattamento termico e le spese di collaudo.
- Ispezione per ordine: Disponibile su richiesta presso lo stabilimento MWalloys.
- Imballaggio: Involucro anticorrosione; casse di legno per ordini all'ingrosso.
- Opzioni di spedizione: Trasporto aereo (1-3 giorni), corriere espresso (2-5 giorni), trasporto marittimo (20-30 giorni).
15. Considerazioni ambientali e di sostenibilità
- RiciclabilitàLa lega 6061 è 100% riciclabile senza degrado.
- Efficienza energetica: MWalloys impiega il recupero del calore di scarto nelle presse di estrusione.
- Certificazioni: Conforme alla direttiva RoHS; provenienza dei lingotti grezzi senza conflitti.
16. Migliori pratiche per la lavorazione e l'assemblaggio
- Taglio: Utensili in metallo duro a velocità moderata; avanzamento minimo per evitare bave.
- Saldatura: Utilizzare la barra d'apporto 4043; si raccomanda il preriscaldamento e la distensione post-saldatura.
- Perforazione: Fori pilota e refrigerante adeguato per evitare la scheggiatura delle sezioni a parete sottile.
- Trattamento della superficie: Anodizzazione secondo MIL-A-8625 Tipo II/III per una maggiore resistenza alla corrosione.
17. Tabella campioni: Dati chiave AMS10133-1003
| Proprietà | Specifiche |
|---|---|
| Lega e tempra | 6061-T6 (AMS-QQ-A-200/16) |
| Sezione trasversale Lunghezza della gamba | 1.000″ × 1.000″ |
| Spessore della parete | 0.125″ |
| Raggio d'angolo esterno | 0,235″ nominale |
| Resistenza minima alla trazione | 35 ksi (241 MPa) |
| Resistenza minima allo snervamento | 30 ksi (207 MPa) |
| Allungamento minimo (in 2″) | 10% |
| Durezza (Brinell) | 95 BHN |
| Temperatura della soluzione e ciclo di invecchiamento | 990 °F / 350 °F × 6 ore |
| Finitura superficiale | Finitura a fresa, senza scaglie |
18. Domande frequenti
1. Gli angoli AMS10133-1003 possono essere saldati senza perdita di resistenza?
Sì. La scelta corretta del riempitivo (4043 o 5356) e l'invecchiamento post-saldatura ripristinano le proprietà meccaniche vicine al metallo base. I trattamenti pre e post-saldatura riducono al minimo la distorsione.
2. Quali tolleranze si applicano ai tagli di lunghezza personalizzata?
La tolleranza di taglio standard è di ±1/16″ per lunghezze fino a 10′. Tolleranze più strette sono disponibili su richiesta.
3. Sono disponibili tempere alternative?
Sebbene il T6 sia il più comune, AMS10133 consente anche il T4 (solo trattato termicamente in soluzione) per i pezzi che richiedono una maggiore duttilità.
4. In che modo l'AMS10133 si differenzia dagli angoli di alluminio strutturali generici (ASTM B221)?
L'ASTM B221 copre una gamma più ampia di forme e leghe con tolleranze più ristrette. AMS10133 si concentra su leghe di grado aerospaziale, su un controllo dimensionale più stretto e sul trattamento termico.
5. Quale documentazione accompagna ogni spedizione?
Ogni lotto comprende un rapporto di prova certificato (CTP) secondo la norma EN 10204 3.1, l'analisi chimica, i certificati di prova meccanica e l'elenco di imballaggio delle non conformità, se applicabile.
Riferimenti ufficiali
- Standard SAE AMS10133 per gli angoli di alluminio estruso a piedini uguali
- AMS-QQ-A-200/16: Specifiche della lega di alluminio 6061
- ASTM B221: Barre, tondini, fili, profili e tubi estrusi di alluminio e di leghe di alluminio
- "Lega di alluminio 6061", Wikipedia
- Circolare consultiva della FAA per le strutture in lega di alluminio
