L'ASME B18.21.1 è lo standard nazionale americano che stabilisce i requisiti dimensionali, le proprietà fisiche e i metodi di prova per le rondelle comuni della serie in pollici utilizzate con filettature unificate, principalmente rondelle elicoidali con bloccaggio a molla (split/spring lock), rondelle con bloccaggio a dente e rondelle piane semplici. Questo documento fornisce a produttori, acquirenti, progettisti e ingegneri della qualità i criteri di consenso necessari per specificare, produrre, ispezionare e reperire rondelle che si comportino in modo prevedibile durante l'assemblaggio e il servizio.
Cosa copre lo standard e perché è importante
La norma ASME B18.21.1 fornisce le tabelle dimensionali, gli schemi di designazione, le tolleranze ammissibili, le proprietà fisiche previste e i metodi di prova di riferimento richiesti per le rondelle utilizzate nei sistemi di fissaggio unificati. Il documento standardizza elementi che altrimenti potrebbero variare a seconda del fornitore, riducendo i rischi in fase di progettazione, approvvigionamento e installazione sul campo. Per gli assemblaggi critici in cui le vibrazioni, i cicli termici o la sicurezza sono un problema, specificare le rondelle secondo questo standard aiuta a garantire prestazioni ripetibili e compatibilità tra i vari fornitori.
Le pubblicazioni del comitato ASME B18 fanno parte di una famiglia di norme sui dispositivi di fissaggio che regolano bulloni, viti, dadi e rondelle. La norma B18.21.1 si affianca ad altre specifiche ASME/ANSI sui dispositivi di fissaggio (ad esempio la B18.2.1 per le dimensioni dei bulloni) e spesso fa riferimento o applica in modo incrociato norme di prova consolidate come la SAE J419 per la decarburazione e la ASTM F1941 per i rivestimenti elettrodeposti. Gli ingegneri spesso specificano più documenti insieme (lo standard dimensionale ASME più gli standard di materiale e finitura) per creare una specifica di acquisto completa.
Tipi di rondelle inclusi e loro funzioni
Lo standard copre tre grandi famiglie:
-

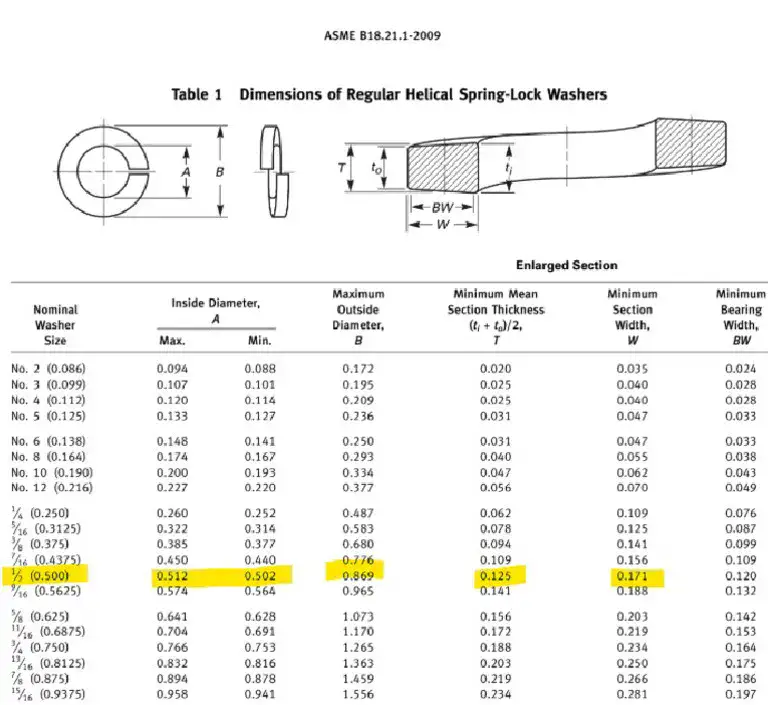

Rondelle elicoidali di sicurezza (rondelle spaccate e attorcigliate, comunemente chiamate "split lock" o "spring lock"): forniscono una forza elastica assiale e un morso per resistere all'allentamento in presenza di vibrazioni.
-
Rondelle dentate (a denti interni o esterni): presentano denti disposti radialmente per aumentare l'attrito contro le superfici di accoppiamento e le teste degli elementi di fissaggio.
-

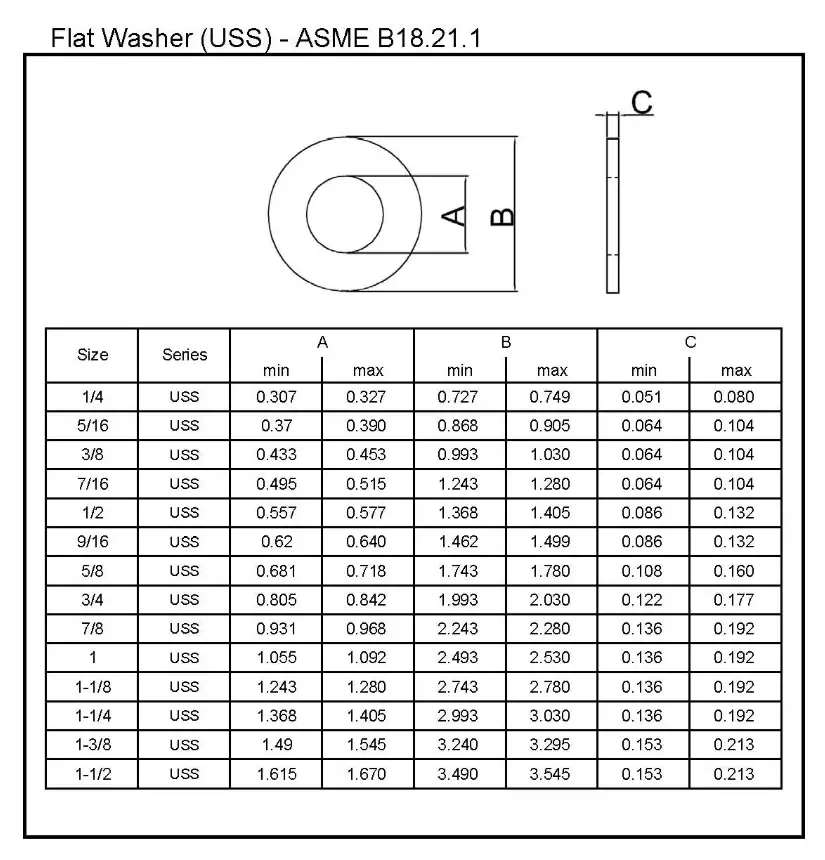

Rondelle piane (varie serie di larghezze e spessori): utilizzati per distribuire il carico, proteggere le superfici, stabilire la distanza o controllare l'area di appoggio.
Ciascuna famiglia è ulteriormente suddivisa per serie (normale, pesante, extra-duty, collo alto, stretto/ampio), offrendo ai progettisti opzioni per la rigidità e la vestibilità dei morsetti.
Limiti di portata, dimensioni nominali e designazioni di serie
Le tabelle dimensionali dello standard coprono le dimensioni della filettatura nominale in pollici unificati all'interno di intervalli definiti per ciascun tipo di rondella. Ad esempio, le rondelle elicoidali sono elencate a partire da dimensioni unificate molto piccole fino a diversi pollici; le rondelle a denti hanno limiti dimensionali propri. Le tabelle utilizzano nomi di serie che indicano le caratteristiche del profilo e la capacità di carico prevista (ad esempio, normale, extra). Poiché il documento contiene molte dimensioni e tolleranze numeriche precise, gli utenti devono consultare la tabella specifica corrispondente alla famiglia di rondelle e alla dimensione nominale della filettatura quando i numeri esatti sono importanti.
Concetti dimensionali e lettura delle tabelle
Le dimensioni principali indicate nello standard includono:
-
Diametro interno (ID) - gioco nominale rispetto al diametro maggiore del gambo o della filettatura di un bullone.
-
Diametro esterno (OD) - estensione dell'area cuscinetto.
-
Spessore (T) - spessore della sezione; per le rondelle elicoidali possono essere indicate altre altezze (libere e compresse).
-
Designazione della serie - fornisce indicazioni sullo spessore e sull'OD rispetto all'ID nominale.
La norma assegna tolleranze a queste dimensioni; i produttori devono rispettare i limiti di tolleranza elencati, a meno che acquirente e fornitore non abbiano concordato valori diversi. Quando si converte un progetto in produzione, i progettisti devono scegliere la serie che corrisponde alla rigidità del cuscinetto richiesta e allo spazio disponibile nel gruppo.
Materiali, durezza, limiti di trattamento termico e decarburazione
La norma ASME B18.21.1 non limita gli utenti a un singolo materiale, ma specifica gli intervalli di proprietà fisiche e i test per garantire le prestazioni. I materiali tipici includono acciaio a basso tenore di carbonio, acciaio legato, acciai inossidabili, bronzo al silicio e altre leghe di rame, a seconda delle esigenze di resistenza alla corrosione. Per le rondelle elicoidali, sono inclusi gli intervalli di durezza richiesti e i limiti di decarburazione. Quando i materiali ferrosi sono temprati o trattati termicamente, lo standard fa riferimento alle pratiche di misurazione della decarburazione (ad esempio SAE J419). Ciò protegge dalla perdita di carbonio superficiale che ridurrebbe la resistenza alla fatica delle rondelle elastiche.
Note sulle proprietà tipiche dei materiali (sintesi)
-
Acciaio a basso tenore di carbonio: comune per servizi generali, solitamente fornito con placcatura/rivestimento specifico.
-
Acciaio legato: utilizzato quando è richiesta una maggiore durezza o prestazioni elastiche; trattamento termico controllato e decarburazione controllata.
-
Acciaio inox (serie 300/400): utilizzato quando la resistenza alla corrosione prevale sulla forza massima della molla.
-
Leghe di rame (bronzo al silicio, nichel-rame-alluminio): selezionate quando è richiesta la compatibilità galvanica o le prestazioni marine.
Finiture, placcature e controlli della corrosione
Tra le opzioni di finitura più frequentemente indicate dagli acquirenti vi sono le placcature di zinco, la zincatura a caldo, l'ossido nero, il cadmio (meno comune a causa delle norme ambientali) e i rivestimenti speciali come lo zinco-nichel. Poiché lo spessore della placcatura altera le distanze tra i fori e può influire sull'accoppiamento, le note dimensionali della norma e le specifiche del rivestimento di riferimento (ad esempio ASTM F1941 per le finiture elettrodeposte) devono essere lette insieme alla norma B18.21.1. Gli acquirenti devono specificare la classe di rivestimento richiesta e se è necessaria una cottura successiva alla piastra per eliminare l'idrogeno per i pezzi ad alta durezza.
Produzione, ispezione e collaudo previsti dalla norma
La norma ASME B18.21.1 fa riferimento ai metodi di prova per la verifica di
-
Controlli di durezza sulle rondelle elastiche.
-
Valutazione della decarburazione per rondelle ferrose trattate termicamente (SAE J419).
-
Controllo dimensionale (calibro secondo le tabelle).
-
I test di rivestimento e di corrosione seguono spesso le norme ASTM sui rivestimenti o i metodi specificati dall'acquirente (nebbia salina, spessore del rivestimento).
I team della qualità di solito costruiscono piani di ispezione basati sulle tabelle dello standard e sui requisiti aggiuntivi dell'acquirente (piani di campionamento, marcatura dei lotti, certificati dei materiali).
Criteri pratici di selezione per l'approvvigionamento e la progettazione
Quando si sceglie una rondella conforme alla norma ASME B18.21.1, occorre considerare:
-
Dimensione nominale della filettatura dell'elemento di fissaggio corrispondente (selezionare la serie ID corrispondente).
-
Rigidità del morsetto (le rondelle elastiche offrono una maggiore conformità assiale rispetto alle rondelle semplici).
-
Finitura superficiale e ambiente (scegliere materiali resistenti alla corrosione o placcature specifiche).
-
Spazio di montaggio (alcune serie hanno collari più alti o sezioni più spesse).
-
Interazione con la coppia (alcune rondelle di sicurezza modificano il comportamento della coppia di serraggio).
-
Vincoli normativi o di settore (ad esempio, rivestimenti vietati, tracciabilità aerospaziale).
Richiedete i registri di produzione del produttore, i certificati di durezza e la certificazione del rivestimento quando gli assemblaggi richiedono una qualità tracciabile. I fornitori commerciali di solito etichettano i loro prodotti con la designazione ASME per indicare la conformità.
Installazione, interazione di coppia e considerazioni sulle prestazioni
Le rondelle di sicurezza a molla riducono il rischio di allentamento aggiungendo precarico assiale e attrito sulle superfici dei cuscinetti. Tuttavia, studi moderni e raccomandazioni di best practice evidenziano che le rondelle di sicurezza non sono un sostituto universale per una corretta progettazione del giunto. In molte applicazioni, l'uso di un dado a coppia prevalente, di un adesivo bloccafiletti o di un dispositivo di bloccaggio meccanico può offrire una durata superiore in presenza di vibrazioni o cicli termici ripetuti. Quando si utilizzano rondelle elicoidali o dentate, valutare le curve coppia-giro durante le prove dei prototipi e assicurarsi che la rondella non si appiattisca al punto da perdere l'effetto molla sotto i carichi di serraggio previsti.
Garanzia di qualità, tracciabilità e requisiti dell'acquirente
Una robusta specifica di approvvigionamento combinerà la norma ASME B18.21.1 (requisiti dimensionali e fisici) con:
-
Specifiche del materiale (ad esempio, numeri ASTM A e/o UNS).
-
Controllo del processo di trattamento termico e criteri di accettazione, oltre ai risultati dei test di decarburazione SAE J419 per gli articoli trattati termicamente.
-
Standard del rivestimento e accettazione della resistenza alla corrosione (ASTM o Mil-spec, se applicabile).
-
Requisiti di imballaggio, marcatura del lotto e certificato di conformità (CoC).
Specificare i piani di campionamento delle ispezioni o l'ispezione 100% per gli elementi critici; richiedere i registri conservati per la tracciabilità degli assemblaggi critici per la sicurezza.
Differenze rispetto agli standard internazionali
Possono esistere equivalenti internazionali, ma differiscono per serie di dimensioni e filosofia di tolleranza. Le norme ISO o EN sulle rondelle utilizzano dimensioni di base metriche e talvolta definizioni di serie diverse. Per gli acquisti globali, convertite con attenzione le dimensioni nominali e richiedete la conformità alla norma ASME B18.21.1 o allo standard ISO/EN prescelto, senza mai mischiare le tabelle senza una verifica. Per gli assemblaggi ibridi che utilizzano elementi di fissaggio sia metrici che in pollici, preferire le rondelle specificate per il sistema di filettatura corrispondente per evitare problemi di gioco o interferenza.
Applicazioni tipiche, modalità di guasto e mitigazione
Applicazioni: macchinari generici, HVAC, riparazioni automobilistiche, connessioni strutturali, apparecchiature elettriche, fissaggi di attrezzature pesanti.
Modalità di guasto comuni: appiattimento della rondella (perdita dell'azione elastica), corrosione/ vaiolatura con conseguente perdita di mordente, debolezza superficiale dovuta alla decarburazione in parti trattate termicamente, accoppiamento errato dovuto allo spessore del rivestimento o alla scelta di una serie sbagliata.
Mitigazione: specificare i materiali resistenti alla corrosione, richiedere test di decarburazione per le rondelle temprate, eseguire test di coppia per i prototipi e includere le tolleranze per lo spessore del rivestimento nelle richieste dimensionali.
Tabelle di riferimento rapido
Tabella A - Famiglie di lavatrici e utilizzo tipico (sintesi)
| Famiglia di lavatori | Utilizzo tipico | Vantaggi | Attenzione |
|---|---|---|---|
| Bloccaggio a molla elicoidale | Impediscono l'allentamento in presenza di vibrazioni leggere o medie | Aggiunge compliance assiale e morso | L'appiattimento riduce l'efficacia |
| Blocco del dente esterno | Attrito elevato sulla superficie di accoppiamento | Ottimo per superfici verniciate o morbide | I denti possono danneggiare la superficie |
| Blocco interno del dente | Morso sotto la testa del bullone o del dado | Mantiene un profilo basso | Non è adatto per filettature grosse senza controllo dell'accoppiamento. |
| Rondella piana | Distribuzione del carico, spaziatura | Protegge le superfici, riduce le sollecitazioni dei cuscinetti | Nessuna funzione antiallentamento |
(Questa tabella riassume gli usi tecnici tipici; per l'esatta corrispondenza tra dimensioni e serie, consultare la norma).
Tabella B - Lista di controllo per la selezione dei materiali
| Ambiente | Materiali/finiture preferite | Note |
|---|---|---|
| Interno generale | Acciaio al carbonio, zincato (secondo le classi ASTM F1941) | Economico; controllo dell'infragilimento da idrogeno su parti temprate |
| Marino/ corrosivo | Acciaio inox 316 / 316L o duplex, o acciaio placcato adeguato | Utilizzare elementi di fissaggio compatibili per evitare la corrosione galvanica. |
| Alta temperatura | Acciai legati con rivestimenti per alte temperature o bronzo per alte temperature | Verificare la stabilità del rivestimento e le proprietà meccaniche |
| Contatto elettrico | Leghe di rame (bronzo al silicio) | Considerare la compatibilità con la conducibilità e la placcatura |
(Consultare la norma ASME B18.21.1 per le caratteristiche dei materiali previste per ciascuna famiglia di rondelle).
Tabella C - Serie di prelievo per requisito di progettazione (semplificata)
| Requisiti | Tipo di serie preferita |
|---|---|
| Spazio ridotto, profilo basso | Rondelle piane strette/regolari o rondelle a denti bassi |
| Elevata resistenza alle vibrazioni e morsetto moderato | Serie di serrature a molla elicoidale per impieghi extra |
| Area di appoggio massima | Serie di rondelle piane larghe |
| Protezione della superficie + antiallentamento | Utilizzare una rondella e un frenafiletti o un dado prevalente. |
Lista di controllo per gli acquisti
-
Specificare la conformità ASME B18.21.1 nell'ordine di acquisto.
-
Aggiungere le specifiche del materiale (numero ASTM o UNS), i requisiti di trattamento termico e l'intervallo di durezza, se necessario.
-
Indicare lo standard di finitura/rivestimento e il tempo di nebbia salina richiesto o la classe di rivestimento (fare riferimento alla norma ASTM F1941 se si tratta di elettrodeposizione).
-
Richiedere il certificato di decarburazione secondo SAE J419 per le rondelle elastiche trattate termicamente.
-
Definire il piano di campionamento/ispezione e la documentazione richiesta (CoC, rapporti di prova dei materiali).
Domande frequenti (FAQ)
1) La norma ASME B18.21.1 riguarda solo le dimensioni in pollici?
Sì. La norma B18.21.1 riguarda le rondelle a pollici unificati. Per le rondelle metriche, consultare i documenti ISO/EN che coprono le famiglie di rondelle metriche.
2) Posso sostituire una rondella semplice con una rondella a molla?
Solo se il progetto non richiede l'azione della molla o il morso antirotazione. Le rondelle lisce distribuiscono il carico ma non aggiungono forza elastica assiale. Quando si cambia tipo di rondella, si consiglia di eseguire test di prototipo.
3) Qual è il ruolo della SAE J419?
La norma SAE J419 fornisce metodi per misurare la decarburazione nelle parti ferrose; la norma B18.21.1 vi fa riferimento quando i limiti di decarburazione si applicano alle rondelle elastiche trattate termicamente. Richiedere i rapporti di prova quando si ordinano rondelle temprate.
4) Il rivestimento modifica le dimensioni della rondella?
Sì. I rivestimenti elettrodepositati aggiungono uno spessore che può influire sul gioco del foro e sugli accoppiamenti. Specificare la classe di finitura e se le dimensioni nominali devono includere o escludere le tolleranze di placcatura. La norma ASTM F1941 copre le classi di rivestimento elettrodepositato comunemente utilizzate sugli elementi di fissaggio.
5) Le rondelle di sicurezza sono vietate nella pratica professionale?
Non è vietato a livello industriale. Alcuni settori preferiscono metodi di bloccaggio alternativi basati su dati di prova. Selezionare il metodo di bloccaggio in base ai dati dei prototipi e dei test sul campo per il giunto specifico.
6) Come si controlla il rischio di infragilimento da idrogeno?
Per le parti placcate ad alta durezza, richiedere un'adeguata cottura successiva alla placcatura o raccomandare processi di zincatura meccanica che evitino l'assorbimento di idrogeno. Consultare la guida ASTM F1941 e i consigli di settore sulla placcatura.
7) Se si specifica la norma B18.21.1, si ottiene la piena intercambiabilità tra i vari fornitori?
L'indicazione dello standard migliora notevolmente l'intercambiabilità, ma è bene includere anche i dettagli relativi a materiali e finiture per evitare sorprese. Alcune serie o finiture potrebbero non essere disponibili presso tutti i fornitori.
8) Quali prove ispettive devo richiedere?
Prove tipiche: certificati dei materiali, rapporti di prova di durezza, rapporti di prova di decarburazione (se trattati termicamente), misurazione dello spessore del rivestimento, rapporto di ispezione dimensionale. Se necessario, aggiungere la tracciabilità del lotto.
9) Come interagiscono le rondelle dentate con le superfici verniciate?
Le rondelle dentate mordono la vernice e il substrato, aumentando l'attrito, ma possono ridurre la protezione dalla corrosione della vernice. Se è importante l'integrità della finitura superficiale, considerare progetti che proteggano i rivestimenti o utilizzare alternative.
10) Qual è la migliore pratica per ottenere giunti affidabili?
Utilizzare un approccio sistemico: famiglia di rondelle corretta, materiale/finitura corretti, specifiche di coppia adeguate e test empirici in base ai carichi e all'ambiente previsti. Gli elementi di bloccaggio sono solo un componente di un giunto robusto.
Nota pratica conclusiva
Per i disegni di progetto e la formulazione degli appalti includere: "Rondella: ASME B18.21.1 [anno di edizione], famiglia di rondelle [a molla elicoidale / a denti / lisce], dimensione nominale della filettatura, serie (ad esempio, normale, extra duty), materiale (ad esempio, acciaio al carbonio, ASTM Axxx o UNS xxx), finitura (classe ASTM F1941 o altro), requisiti di decarburazione e durezza (secondo SAE J419, se applicabile), piano di campionamento per l'ispezione e certificati richiesti". Questa frase compatta evita ambiguità e riduce il tira e molla con i fornitori.
Riferimenti autorevoli
- ASME - B18.21.1: Rondelle, rondelle elicoidali a molla, rondelle a dentiera e rondelle lisce (pagina ufficiale ASME)
- SAE International - J419: Metodi di misurazione della decarburazione (norma SAE J419)
- ASTM / ANSI - F1941/F1941M: Rivestimenti elettrodeposti su elementi di fissaggio filettati (specifica di rivestimento)
