모넬 400의 ASTM 표준은 무엇인가요?

적용되는 주요 ASTM 표준 모넬 400(UNS N04400) 는 ASTM B127에 대한 요구 사항을 지정하는 니켈-구리 합금(UNS N04400) 플레이트, 시트 및 스트립. 그러나 이 다용도 니켈 합금의 전체 사양 환경은 훨씬 더 광범위하여 다양한 제품 형태에 대한 여러 표준을 포괄합니다: ASTM B164 막대, 막대 및 와이어를 다룹니다; ASTM B564 주소 위조 ASTM B366 는 공장에서 제작된 피팅을 지정합니다. 본질적으로 Monel 400은 단일 ASTM 표준으로 정의되는 것이 아니라 사양 제품군 완성된 형태에 맞게 맞춤 제작되며, 특히 해양, 화학 처리 및 탄화수소 응용 분야에서 부식성 환경에서의 안정적인 서비스에 필요한 엄격한 화학 성분, 기계적 특성(인장 강도, 항복 강도, 연신율) 및 제조 품질 요건을 충족합니다.

🚢 모넬 400의 이해: 니켈-구리 초합금 개요

모넬 400은 다양한 매체에서 뛰어난 내식성과 높은 강도 및 우수한 용접성으로 잘 알려진 니켈-구리 합금입니다. 20세기 초에 개발된 이 소재는 바닷물, 불산, 황산, 알칼리성 용액에 대한 내구성이 요구되는 산업 분야에서 여전히 초석이 되는 소재입니다. 공칭 구성은 대략 다음과 같습니다. 63% 니켈 및 30-34% 구리에 철과 망간을 약간 첨가했습니다. 이 독특한 조합은 많은 공격적인 환경에서 순수 니켈이나 구리보다 우수한 특성을 제공합니다.

모넬 400(UNS N04400)의 주요 특성 및 이점

기능	설명	기본 신청 혜택
내식성	빠르게 흐르거나 난류가 있는 바닷물, 증기, 비산화성 산에 대한 내성이 뛰어납니다.	해양 및 화학 처리 공장에서의 긴 서비스 수명.
기계적 강도	특히 최대 538°C(1000°F)의 온도에서 인장 및 항복 강도가 높습니다.	고압 시스템의 구조 부품에 적합합니다.
연성 및 용접성	표준 용접 프로세스를 사용하여 쉽게 제작하고 결합할 수 있습니다.	복잡한 모양과 어셈블리를 제작할 때 다양하게 활용할 수 있습니다.
온도 범위	영하의 온도에서 최대 영하의 온도까지 우수한 특성을 유지합니다. 538℃ ($1000°F).	극저온 애플리케이션 및 고온 서비스에서 사용하세요.

명확한 ASTM 표준을 수립하는 것은 다음과 같은 이유로 매우 중요합니다. 공통적이고 보편적인 언어 구매자, 제조업체 및 엔지니어를 위해 자격을 갖춘 출처에서 "모넬 400"으로 조달한 소재가 까다로운 산업 응용 분야에서 예상대로 작동하도록 보장합니다.

🔗 모넬 400 제품에 대한 ASTM 표준 매트릭스

미국 재료 시험 협회(ASTM)는 전 세계에서 가장 큰 자발적 표준 개발 기관 중 하나입니다. 모넬 400의 경우 관련 표준은 다음을 기준으로 분류됩니다. 제품 양식 (최종 사용자에게 공급될 때의 모양). 다음은 모넬 400의 가장 중요하고 자주 인용되는 ASTM 사양에 대한 자세한 분석입니다.

📜 주요 사양: 플레이트, 시트, 스트립, 로드, 바, 와이어

가장 많이 참조되는 두 가지 표준은 평면 제품과 긴 제품이라는 대부분의 재료 형태를 다룹니다.

ASTM B127: 평면 제품 정의

이 사양은 기본입니다. ASTM B127 플랫 롤 제품에 적용됩니다: 플레이트, 시트및 스트립 모넬 400(UNS N04400).

• 접시: 일반적으로 재료 0.1875인치 (약) 4.76 mm) 및 두께 이상 10인치 (254 mm) 너비입니다.

• 시트: 아래 자료 0.1875인치 두께와 24인치 (610 mm) 너비 이상입니다.

• 스트립: 아래 자료 0.1875인치 두께 이하 24인치 너비.

이 표준은 정확한 화학 성분 (예: 최대 철분 함량, 최소 니켈과 구리 함량) 및 필수 기계적 특성 (예: 최소 55 ksi 어닐링된 상태 플레이트의 항복 강도). 또한 테스트 방법, 허용 가능한 치수 변화(공차) 및 품질 보증 절차에 대해서도 다룹니다.

ASTM B164: 긴 제품 사양

ASTM B164 모넬 400(UNS N04400) 커버 로드, 바, 와이어. 이러한 형태는 일반적으로 부품, 패스너, 샤프트 및 밸브 스템을 가공하는 데 사용됩니다.

• 로드 및 바: 일반적으로 원형, 정사각형 또는 육각형의 단단한 단면으로 정의됩니다.

• Wire: 일반적으로 코일 형태로 제공되는 작은 지름의 제품입니다.

B127과 마찬가지로 이 표준은 화학적 한계와 필수 기계적 테스트를 명시합니다. 예를 들어, B164에 따른 열간 가공 모넬 400 바의 일반적인 요구 사항은 다음과 같은 최소 인장 강도일 수 있습니다. 75 ksi 의 최소 수율 강도와 45 ksi.

ASTM 사양	제품 양식	주요 적용 분야
ASTM B127	플레이트, 시트, 스트립	탱크 벽, 압력 용기, 라이닝, 열교환기 배플.
ASTM B164	막대, 바, 와이어	펌프 샤프트, 밸브 트림, 패스너, 구조용 핀, 기계 부품.
ASTM B564	단조품	고압 서비스용 플랜지, 밸브 본체, 피팅.
ASTM B366	파이프 피팅(단조)	배관 시스템에 사용되는 엘보, 티, 감속기.

🛠️ 특수 제품 양식에 대한 표준: 단조품 및 피팅

모넬 400은 복잡한 모양과 연결에 대한 표준이 필요한 무결성 높은 배관 및 압력 시스템에 자주 사용됩니다.

ASTM B564: 모넬 400 단조품에 대한 요구 사항

이 사양은 다음을 해결합니다. 단조품 (일반적으로 열을 수반하는 압축력에 의해 성형된 제품)의 모넬 400. 단조품은 고압 플랜지 또는 밸브 본체와 같이 구조적 무결성과 입자 세밀화가 필요한 곳에서 매우 중요합니다.

ASTM B564 단조 공정이 합금의 특성을 손상시키지 않고 최종 제품이 필요한 화학적 및 기계적 표준을 준수하도록 보장하며, 특수 제조 기술로 인해 종종 밀 형태에 대한 요구 사항을 초과합니다.

ASTM B366: 단조 용접 피팅

ASTM B366 는 모넬 400용 공장에서 제작된 단조 피팅을 관리합니다. 여기에는 다음과 같은 항목이 포함됩니다. 맞대기 용접 엘보, 리듀서 및 티 용접을 통해 Monel 400 파이프 또는 튜브에 결합되어 파이프라인을 완성합니다. 이 표준은 이러한 중요한 접합 구성 요소에 대한 치수 공차, 재료 준비 및 품질 관리를 지정합니다.

🧪 파이프 및 튜브 표준

B164는 로드와 바를 다루지만, 유체 전달에 필수적인 이음매 없는 용접 파이프 및 튜브 제품에 대한 구체적인 표준이 존재합니다.

• ASTM B163: 주소 이음매 없는 니켈 및 니켈 합금 콘덴서 및 열교환기 튜브. 이 표준은 증기 및 염수에 대한 모넬 400의 저항성을 활용하는 열전달 장비에 매우 중요합니다.

• ASTM B725: 커버 용접 모넬 400 파이프 세로 용접이 허용되는 경우.

• ASTM B829: 일반적인 일반 요구 사항 특정 파이프/튜브 표준에서 자주 참조하는 표준으로, 제조, 테스트 및 승인에 대한 중요한 규칙을 설정합니다.

📊 사양 해독: 화학적 및 기계적 요구 사항

ASTM 표준의 핵심은 소재의 특성을 정확하게 정의하는 것입니다. 재료가 이러한 기준을 충족하는 경우에만 모넬 400으로 인증받을 수 있습니다.

🔬 모넬 400의 화학 성분 제한(UNS N04400)

모든 모넬 400 제품 표준(B127, B164, B564 등)은 다음과 같은 최대 및 최소 원소 조성 한도를 UNS N04400으로 간주하도록 규정하고 있습니다.

요소	최소(%)	최대(% 무게)
니켈 (Ni) (+ 코발트)	63.0	-
구리 (Cu)	28.0	34.0
철 (Fe)	-	2.5
망간 (Mn)	-	2.0
실리콘(Si)	-	0.5
탄소 (C)	-	0.3
유황(S)	-	0.024

출처: ASTM B127/B164 등에서 각색.

중요한 인사이트: 필수 최소값 니켈 + 코발트 의 콘텐츠 63.0% 은 핵심 차별화 요소이자 품질 마커입니다. 이 엄격한 구성 기준을 벗어나는 소재는 ASTM 지정에 따라 모넬 400으로 법적으로 공급될 수 없습니다.

💪 일반적인 기계적 특성 요구 사항

특히 상온에서의 기계적 특성은 엔지니어링 설계에 필수적인 요소입니다. 이러한 값은 종종 제품 양식 및 temper (예: 어닐링, 열간 압연, 냉간 압연 상태).

제품 형태 및 상태	표준	인장 강도(최소, ksi)	항복 강도(0.2% 오프셋, 최소, ksi)	연신율 2인치(최소, %)
플레이트(어닐링)	ASTM B127	70	28	35
바(열간 압연)	ASTM B164	75	45	30
로드(냉간 압연, 스트레스 완화)	ASTM B164	95	55	25

참고: ksi = 평방인치당 수천 파운드. 이는 최소 필수값입니다.

제조업체(예: 엠월로이)는 다음을 제공해야 합니다. MTR(밀 테스트 보고서) 또는 재료 테스트 인증서(MTC) 특정 재료 배치의 화학 분석 및 기계적 테스트가 해당 ASTM 표준에 정의된 최소 요구 사항을 충족하거나 초과함을 인증합니다.

📍 사례 연구: 중동 담수화 플랜트의 모넬 400 B164 바



실제 환경에서 모넬 400 표준의 맥락화하기

2023년, 대규모 담수화 플랜트 업그레이드 프로젝트인 UAE(아랍에미리트) 는 중요한 고압 염수 펌프에 고성능 소재가 필요했습니다. 이 애플리케이션은 뜨겁고 농도가 높은 바닷물을 처리해야 했기 때문에 내식성 펌프 샤프트가 필수적이었습니다.

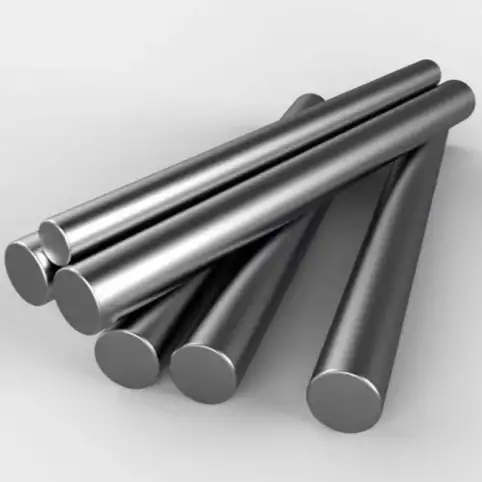

재질 지정: 모넬 400 라운드 바

적용 표준: ASTM B164, 특히 핫 마감 조건.

요구 사항 날짜: Q3 2023

도전: 뜨거운 염수의 극심한 부식성 때문에 재료가 조기에 고장 나지 않을 것이라는 절대적인 확신이 필요했습니다. 구매 엔지니어는 특히 다음과 같은 검증을 요청했습니다. 최소 75 ksi 인장 강도 의 확인 및 니켈 + 구리 콘텐츠.

솔루션: 공급업체(엠월로이)는 다음과 같은 인증을 받은 모넬 400 바를 제공했습니다. ASTM B164. 제공된 MTC 테스트 로트에서 다음과 같은 결과를 확인했습니다:

• 화학 분석: 니켈 + 코발트는 65.1%그리고 구리는 32.4%. (패스)

• 인장 테스트: 인장 강도는 82 ksi. (패스)

• 마이크로 구조: 펌프 샤프트 가공에 적합한 만족스러운 입자 구조를 확인했습니다.

결과: 적절하게 인증된 ASTM B164 규격의 모넬 400 바를 사용함으로써 고압 펌프 샤프트의 장기적인 신뢰성과 구조적 무결성을 보장하여 미션 크리티컬 인프라 프로젝트에서 비용이 많이 드는 가동 중단과 유지보수를 방지할 수 있었습니다. 이는 글로벌 산업 조달에서 ASTM 표준의 필수 불가결한 역할을 강조합니다.

🌐 다른 표준과의 비교: ASME, UNS 및 MIL

ASTM이 재료 사양에 대한 주요 표준을 제정하는 기관이지만, 다른 기관에서는 보완 또는 파생 표준을 제공합니다.

ASME 보일러 및 압력 용기 코드(BPVC)

미국기계학회(ASME)는 압력 용기, 보일러 및 배관 건설에 허용되는 재료에 대한 기준으로 ASTM 표준을 사용합니다.

• ASME SB-127: 이것은 ASTM B127에 해당하는 ASME 규격입니다. ASME 맥락에서 "S" 접두사는 해당 재료가 보일러 및 압력 용기 코드용으로 승인되었음을 나타냅니다. 실제로 ASME SB-127과 ASTM B127의 기술 요구 사항은 일반적으로 동일합니다.

• ASME SB-164: 모넬 400 로드, 바 및 와이어에 대한 ASTM B164에 직접 대응합니다.

엔지니어는 일반적으로 다음을 지정합니다. ASME/ASTM 표준(예: ASME SB-127 또는 ASTM B127)을 준수하여 재료가 압력 유지 애플리케이션에 적합한지 확인합니다.

UNS 지정(통합 번호 체계)

그리고 모넬 400의 유엔 지정은 N04400입니다.. 이것은 사양이 아니라 재료 식별자입니다. UNS 시스템은 제품 형태나 제조 표준(ASTM, SAE 등)에 관계없이 금속 화학을 빠르게 참조할 수 있는 방법을 제공합니다. 모넬 400(B127, B164, B564)에 대한 모든 ASTM 표준은 다음을 기반으로 합니다. N04400 화학적 정의.

군사 사양(MIL-Spec)

일부 국방 또는 해군 애플리케이션에서 Monel 400은 다음과 같은 구형 또는 특수 군사 표준에 따라 지정될 수 있습니다. QQ-N-281 (니켈-구리 합금, 로드, 바, 플레이트, 시트, 스트립 및 와이어). 이러한 표준은 ASTM 표준의 요구 사항을 참조하거나 통합하는 경우가 많지만, MIL-Spec은 군 조달과 관련된 추가 테스트 또는 품질 요구 사항을 추가할 수 있습니다.

🏭 제조 및 처리 고려 사항

모넬 400의 최종 특성은 소재의 가공 방법에 따라 크게 달라지므로 ASTM 표준에 성질 지정이 포함되어 있습니다.

• 어닐링 상태(A): 최대 연성을 제공하며 성형 또는 가공이 용이합니다. 최소 강도 요구 사항이 가장 낮습니다.

• 열간 가공/열간 압연(H): 고온에서 생산됩니다. 적당한 강도와 우수한 내식성을 제공합니다.

• 냉간 인발/냉간 가공(CW): 실온에서 기계 가공하면 강도와 경도는 증가하지만 연성은 감소합니다. 패스너와 고강도 샤프트에 자주 사용됩니다.

선택한 ASTM 표준(예: B164)은 이러한 각 조건에 필요한 기계적 특성을 지정하여 엔지니어가 강도, 연성 또는 제작 용이성 중 우선순위를 어디에 두는지에 따라 설계에 유연성을 제공합니다.

❓ 자주 묻는 질문(FAQ)

Q1: 모넬 400은 니켈 합금인가요, 구리 합금인가요?

모넬 400은 일반적으로 니켈-구리 합금 또는 더 정확하게는 니켈 합금. 주 원소가 니켈(최소 63%)이기 때문에 업계에서는 일반적으로 구리 함량(28~34%)이 높지만 니켈 기반 초합금 계열에 속합니다.

Q2: ASTM B127과 ASTM B164의 가장 큰 차이점은 무엇인가요?

가장 큰 차이점은 제품 양식 커버합니다. ASTM B127 는 구조 요소 및 압력 용기 제작에 사용되는 평면 제품(플레이트, 시트, 스트립)을 위한 것입니다. ASTM B164 는 샤프트, 패스너, 밸브 스템과 같은 부품 가공에 일반적으로 사용되는 긴 제품(로드, 바, 와이어)을 위한 것입니다.

Q3: 모넬 400은 용접 후 열처리가 필요한가요?

아니요, 모넬 400은 일반적으로 용접 후 열처리(PWHT)가 필요하지 않습니다.. 대부분의 환경에서 수소 취화 및 응력 부식 균열에 대해 본질적으로 내성이 있습니다. 그러나 응력 완화 어닐(일반적으로 538℃ 그리고 621℃ 1000°F 그리고 1150°F)를 수행하여 중요하고 고정밀하게 가공된 부품의 치수 안정성을 최적화할 수 있습니다.

Q4: UNS 번호 N04400의 의미는 무엇인가요?

유엔 번호 N04400 는 통합 번호 체계 지정 모넬 400의 경우. 최종 제품을 제조하는 데 사용되는 특정 국가 또는 제품 표준(ASTM, ISO 등)에 관계없이 합금의 화학 성분을 고유하게 정의하는 재료 식별자입니다.

Q5: 모넬 400을 고온 증기와 접촉하여 사용할 수 있나요?

예, 모넬 400 전시 고온 증기에 대한 탁월한 내성 최대 약 482℃ (900°F), 이러한 환경에서 침식 및 부식에 대한 저항성이 뛰어나 발전 시설의 증기 터빈 블레이드 부품, 열교환기 튜브, 보일러 급수 가열기 등에 널리 사용됩니다.

Q6: ASTM B164의 맥락에서 '성질'이라는 용어는 무엇을 의미하나요?

ASTM B164에서 '성질'은 다음을 의미합니다. 기계적 및 열적 조건 로드 또는 바를 선택합니다. 일반적인 템퍼에는 어닐링, 열처리 및 냉간 인발이 포함됩니다. 성질은 재료의 강도, 경도 및 연성을 결정하며, 이는 표준에 지정된 최소 요구 사항에 부합해야 합니다.

Q7: 모넬 400은 어디에서 내식성이 떨어지나요?

모넬 400은 다음에서 내식성이 좋지 않습니다. 산화성이 강한 산 질산과 같은 물질이 포함된 환경에서는 암모니아 또는 암모니아화 화합물 고농도의 용존 산소로 인해 응력 부식 균열이 발생할 수 있습니다. 주요 강점은 비산화성 산과 알칼리성 매질에 있습니다.

Q8: ASTM B127에 따라 Monel 400에는 어떤 테스트가 필수인가요?

ASTM B127은 두 가지 주요 테스트를 의무화합니다: 화학 분석 원소 구성을 확인하기 위해 (특히 Ni 그리고 Cu 콘텐츠) 및 기계적 테스트 (인장 강도, 항복 강도 및 연신율)을 사용하여 플레이트, 시트 또는 스트립에 필요한 최소 강도와 연성을 확인합니다.

Q9: 모넬 400은 자성이 있나요?

모넬 400은 약간 자성 상온에서. 완전 비자성 합금과 달리 모넬 400에는 소량의 니켈과 철이 함유되어 있어 특히 냉간 가공 후 측정 가능한 자기 투과성을 나타낼 수 있습니다. 이는 낮은 투과성 합금으로, 일부 자기 차폐 용도로는 사용할 수 있지만 진정한 비자성은 아닙니다.

Q10: 모넬 400 제품의 품질을 어떻게 보장하나요?

엠월로이는 관련 ASTM 표준(B127, B164 등)을 엄격하게 준수하여 품질을 보장합니다. 여기에는 다음 기준을 충족하는 원자재만 사용하는 것이 포함됩니다. N04400 화학 성분, 필수 파괴 및 비파괴 검사(NDT) 수행, 모든 열 번호에 대한 완전한 추적성 유지, 인증서를 발급합니다. MTC(밀 테스트 인증서) 모든 발송물에 대해 지정된 모든 화학적 및 기계적 요구 사항을 준수하는지 확인합니다.

📈 결론 자료 무결성에서 표준의 중요한 역할

"모넬 400의 ASTM 표준은 무엇인가요?"라는 질문은 모넬 400(UNS N04400)이 다음과 같은 표준에 의해 관리된다는 것을 이해하면 가장 잘 대답할 수 있습니다. 정밀한 ASTM 사양 제품군-가장 주목할 만한 사항 ASTM B127 평면 제품의 경우 ASTM B164 바 및 막대의 경우. 이러한 표준은 단순한 제안이 아니라 법적 및 기술적 기반 세계에서 가장 까다로운 부식성 및 고압 애플리케이션에서 합금의 성능, 안전성 및 신뢰성을 보장합니다.

엔지니어링 전문가와 조달 전문가의 경우, 정확한 ASTM/ASME 지정(예: ASTM B164에 따른 모넬 400)으로 모넬 400을 지정하는 것이 납품된 소재가 성공적인 장기 설치에 필요한 필수 화학 성분과 기계적 특성을 충족하는지 확인할 수 있는 유일한 방법입니다. mwalloys 는 이러한 엄격한 국제 표준을 완벽하게 준수하고 추적 가능하며 인증을 받은 Monel 400 제품만을 공급하여 고객에게 재료 선택에 대한 절대적인 신뢰를 제공하기 위해 최선을 다하고 있습니다.
