스테인리스 스틸 체커 플레이트는 스테인리스 합금의 내식성과 함께 내구성 있는 미끄럼 방지 성능을 제공하도록 설계된 질감의 스테인리스 시트로 대부분의 산업 및 건축 용도에 적합합니다. 304 및 316 등급은 강도, 성형성, 대기 및 해양 부식에 대한 내성이 균형을 이루기 때문에 시장의 표준입니다.

스테인리스 스틸 체커 플레이트는 무엇인가요?

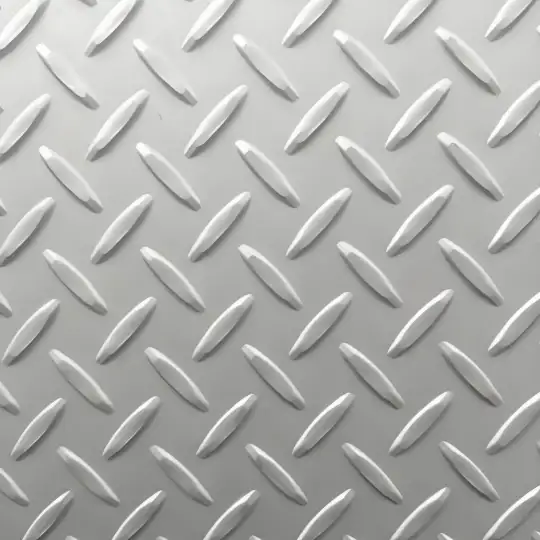

스테인리스 스틸 체커 플레이트(트랙 플레이트, 체커 플레이트, 트레드 플레이트 또는 다이아몬드 플레이트라고도 함)는 한쪽 면에 반복적인 돌출 패턴이 있는 평평한 스테인리스 시트 또는 플레이트입니다. 돌출된 패턴은 미끄럼 방지 기능을 제공하고 하중을 받는 마찰을 개선하며 사소한 표면 손상을 숨깁니다. 일반적인 패턴은 작은 다이아몬드 러그, 길쭉한 바 또는 원형 스터드가 시트에 눌리거나 말려 있는 형태입니다. 이러한 플레이트는 스테인리스 스틸의 내식성과 위생적인 표면 특성을 유지하면서 기계적 견인력을 더합니다.

제조 방법 및 패턴 유형

• 열간 압연 + 엠보싱/압연: 무거운 플레이트(≥2.5mm)의 경우 플레이트가 뜨겁거나 따뜻한 상태에서 압연 또는 압착하여 패턴을 생성하며, 이는 구조용/산업용 트레드 플레이트에 일반적입니다.

• 냉간 압연 + 스탬핑: 더 얇은 장식용 시트(0.5-2.0mm)의 경우 스탬핑 또는 냉간 엠보싱을 사용하여 공차가 좁은 얕은 패턴을 만듭니다.

• 패턴 유형: 다이아몬드/마름모꼴(가장 일반적), 선형 바(스트립), 원형 스터드, 긴 리브 스트립. 패턴 높이와 피치는 공급업체와 용도에 따라 다르며, 러그가 높을수록 접지력은 향상되지만 바퀴가 달린 하중에는 평평한 접촉이 줄어듭니다.

사용되는 일반적인 스테인리스 합금(화학 성분)

대부분의 체커 플레이트는 성형성과 내식성이 결합된 일반적인 오스테나이트 등급으로 만들어집니다: 304 / 304L, 316 / 316L다음과 같은 페리틱 등급 430 는 자기 반응이나 낮은 비용이 필요한 곳에 사용됩니다. 아래는 가장 많이 사용되는 등급에 대한 일반적인 조성 범위(wt.%)의 간결한 표입니다. 이는 대표적인 제조 범위입니다(정확한 제어 한계는 전체 표준 참조).

화학 성분(일반적인 범위, 중량 %)

엄격한 규정 준수를 위해 관련 제품 표준(ASME SA-240 / ASTM A240 또는 EN 표준)의 수치 제한을 사용합니다.

기계적 및 물리적 특성

아래는 구매자가 체커 플레이트를 사용하여 디자인할 때 일반적으로 참조하는 간결한 속성 스냅샷입니다.

대표적인 기계적 특성(어닐링 상태)

참고: 냉간 가공(압연, 성형)은 강도와 경도를 높이며, 최종 특성은 공급업체의 압연 및 어닐링 관행에 따라 달라집니다. 정확한 설계를 위해서는 밀 인증서와 테스트 보고서를 사용하세요.

크기, 두께 및 무게

표준 시트 크기 (일반적인 재고 치수):

• 미터법: 1250 × 2500mm, 1500 × 3000mm, 1524 × 3048mm(5'×10'), 1219 × 2438mm(4'×8')

• Imperial: 48" × 96", 48" × 120", 60" × 120" 등

스테인리스 체커 플레이트의 일반적인 두께 범위(일반):

• 얇은 장식: 0.5mm - 1.5mm

• 경공업: 2.0mm - 3.0mm

• 튼튼한 바닥/탱크 접근: 4.5mm - 12mm 이상

두께 → 대략적인 무게(선택한 행) - 물류 및 구조 검사에 사용되는 일반적인 체커 플레이트 무게 목록(kg/m²). (시장 제품 표에서 가져온 값으로, 총 질량을 계산하려면 플레이트 치수를 사용합니다.)

가중치 사용 방법: kg/m²에 계획 면적을 곱하여 취급 중량을 추정합니다. 영국식 단위의 경우 엔지니어링 도구 상자 표는 두께(인치)를 lb/ft²로 변환합니다.

마감, 가장자리 작업 및 검사 지점

• 일반적인 마감: HRAP(열간 압연, 어닐링, 산세), 4번 브러시드, 2B 밀 마감, 장식용 미러(8K). 바닥/탱크 작업의 경우 HRAP 및 4번이 일반적입니다.

• 가장자리 상태 및 평탄도: 패턴 생성은 평탄도를 감소시킬 수 있으며, 가장자리 트리밍, 레벨링 또는 CNC 트리밍은 종종 허용 오차에 맞춰 제공됩니다.

• 용접 및 제작 노트: 위생 또는 미적 사양을 충족하기 위해 갭 메우기 및 웰드 패스 연마가 필요할 수 있으며, 후열 처리 없이 용접해야 하는 경우 저탄소(L) 등급을 선택합니다.

일반적인 애플리케이션 및 분야별 사례

• 산업 통로, 캣워크, 계단, 경사로 및 메자닌(기름진/습한 조건에서의 미끄럼 방지).

• 트럭 및 트레일러 침대, 공구함, 차량 계단(일부 상황에서는 알루미늄보다 부식과 찌그러짐에 더 강함).

• 주방 및 케이터링 바닥, 식품 가공 공장 출입구: 스테인리스 스틸로 표면을 위생적으로 유지합니다.

• 해상 갑판, 통로 및 승강장: 염화물/염수 분무가 있는 경우 316을 권장합니다.

장점과 대안

• 대 알루미늄 트레드 플레이트: 스테인리스는 kg당 무겁고 비싸지만 내마모성이 뛰어나고 고온에 강하며 많은 서비스 환경에서 내화학성이 우수합니다.

• 대 연강 체커: 스테인리스는 정기적으로 도장할 필요가 없으며 청결, 내식성 또는 미관이 중요한 곳에서 선호됩니다.

• 수명 및 수명 주기: 부식성이 있거나 위생적인 환경에서는 스테인리스가 초기 재료비가 더 많이 들더라도 수명 기간 동안 비용이 적게 드는 경우가 많습니다.

표준, 코드 및 기술 참조(PO로 요청할 내용)

스테인리스 체커 플레이트 구매 시 요청/확인합니다:

• 재료 표준: ASME SA-240 / ASTM A240(일반용 판재, 시트) 및 합금 UNS 번호(예: S30400, S31600).

• 밀 테스트 인증서(MTC): 프로젝트 조달 규칙에 따른 EN 10204 / 3.1 또는 2.2.

• 치수 허용 오차 및 평탄도: 고객 사양 또는 국가별/EN 플레이트 허용 오차에 따라.

• 패턴 사양: 샘플 패턴 높이, 피치 및 도면을 표시하고, 일부 프로젝트는 계단 트레드의 러그 높이를 2.5mm 이상으로 지정합니다.

2025 가격 비교: 미국/유럽/중국

중요: 스테인리스 시장 가격은 니켈과 스크랩 투입 비용이 변동하기 때문에 변동성이 있습니다. 아래 수치는 2025년 초중반 시장 수준 및/또는 일반적인 공급업체 견적을 나타내는 범위로, 다음과 같습니다. not 확고한 제안. 항상 업데이트된 공장 또는 유통업체 견적을 요청하고 배송/인코텀즈를 확인합니다. 사용되는 출처에는 시장 가격 서비스 및 지역 유통업체가 포함됩니다.

가격 단위: 표준 304/316 코일/플레이트 등가물의 경우 미터톤당(또는 kg당) USD입니다. 트레드/체커 플레이트에는 성형/가공 프리미엄이 부과됩니다.

플레이트 가격으로 번역하는 방법: 체커/트레드 플레이트에는 추가 가공(패턴 롤링, 레벨링)과 현지 배송 및 세관이 포함됩니다. 대략적인 구매자 견적을 보려면 5-20% 가공 + 절단/절단 작업 및 배송을 추가하세요.

수치가 다른 이유 유럽과 미국에는 배송 및 유통업체 마진이 포함되며, 중국 견적은 종종 MOQ가 있는 FOB 공장이며 해상 운송 및 세관을 통해 착륙 비용을 비교해야 합니다.

조달 체크리스트 및 MWAlloys 제공 사항

스테인리스 체커 플레이트를 지정/주문할 때는 PO에 등급(UNS), 두께, 패턴 유형, 패턴 방향, 시트 크기, 마감, 공차, MTC 유형(EN 10204), 열 번호 추적성, 배송/인코텀을 포함해야 합니다.

이 콘텐츠의 제조업체인 MWAlloys가 제공하는 서비스:

• 중국에서 공장 직접 공급(MWAlloys 공장) - -. 100% 공장 가격 대량 주문을 위한 모델, 재고가 있는 사이즈에 대한 안정적인 MOQ 옵션.

• 일반적인 사이즈 주문에 대한 일반적인 사이즈 재고 보유 및 빠른 처리, 재고 보유 재고에 대한 일반적인 짧은 리드 타임(주문별 확인).

• 등급: 304 / 304L / 316 / 316L / 430 사용 가능; 패턴 유형 및 브래킷 두께 범위 사용 가능.

• 요청 시 밀 추적성 및 인증서 규정 준수(EN / ASME / ASTM 스타일 MTC).

• 수출 표준에 맞는 포장으로 글로벌 배송 옵션을 제공합니다.

연락처 메모: 포장, 리드 타임 및 최종 가격이 포함된 서면 견적을 위해 도면, 등급 및 목표 배송 포트를 MWAlloys에 제공하세요.

자주 묻는 질문

1. 해안가 근처의 야외 데크는 어떤 등급을 선택해야 하나요?
   선호 316 / 316L 몰리브덴을 첨가하면 염화물에 대한 내성이 증가하기 때문에 해양 환경에서 사용할 수 있습니다.

2. 체커 플레이트는 용접할 수 있나요?
   예 - 적절한 충전재와 용접 절차를 사용하고, 용접 후 열처리가 실용적이지 않은 용접 어셈블리의 경우 저탄소 L 등급을 선택합니다.

3. 운송 중량은 어떻게 계산하나요?
   두께 표에서 시트 면적에 kg/m²를 곱합니다(또는 엔지니어링 툴박스 영국식 표를 사용하여 단위→lb/ft²로 변환). 지정된 경우 항상 패턴 및 코팅 허용치를 추가합니다.

4. 패턴 높이가 표준화되어 있나요?
   보편적인 단일 표준 없음 - 공급업체는 러그 높이와 피치를 게시하고, 그립이 중요한 경우 최소 러그 높이를 지정합니다.

5. 더 가벼운 미끄럼 방지 대체품이 있나요?
   알루미늄 다이아몬드 플레이트는 더 가볍지만(밀도가 낮음) 내마모성과 내화학성이 다르므로 용도에 따라 선택하세요.

6. 식용 식물의 위생 상태를 확인하려면 어떻게 해야 하나요?
   사양에 따라 4번 마감 또는 밀 마감을 요청하고, MTC를 제공하며, 연마/용접 세척 절차가 위생 프로토콜을 충족하는지 확인합니다.

7. 실내 벽 장식용으로 어떤 마감재를 선택해야 하나요?
   미러(8K) 또는 4번 브러시 마감으로 심미성이 향상되며, 패턴 깊이를 확인하여 강한 반사 왜곡을 방지할 수 있습니다.

8. 표준 플레이트는 사이즈에 맞게 재단되어 제공되나요?
   많은 밀과 유통업체가 맞춤형 사이즈를 제공합니다. MWAlloys의 공장 직접 제안에는 일괄 주문용 CT가 포함될 수 있습니다.

9. 다이아몬드 패턴은 비용에 얼마나 더 추가되나요?
   패턴 롤링/스탬핑은 가공 프리미엄이며, 가공 및 마감 처리로 인해 한 자릿수에서 두 자릿수 초반의 비율 주문 규모에 따라 원판 비용에 추가됩니다.

10. 어떤 인증서가 표준인가요?
    일반적으로 EN 10204 유형 3.1(또는 2.2) MTC 및 ASME SA-240 / ASTM A240 등급 사양 준수가 요구됩니다.

입찰에서 체커 플레이트 지정을 위한 실용적인 팁

• 러그 피치와 높이가 표시된 실제 샘플 이미지 또는 도면을 첨부합니다.

• 완성된 두께를 지정합니다(패턴은 접촉 영역의 평평한 두께를 줄입니다).

• 열 번호 추적 기능이 있는 MTC(밀 테스트 인증서)를 요청하세요.

• 실외에서 사용하려면 예산이 허용되는 경우 316/316L 또는 듀플렉스 품종을 선택하세요.

• 용접된 하중 지지 구조물의 경우 MTC의 실제 항복 강도에 대한 엔지니어의 승인이 필요합니다.

권위 있는 참조 자료

• 트레드 플레이트 - 위키백과(정의, 일반적인 용도)
• ASM / MatWeb - 304 스테인리스 스틸 소재 데이터 시트
• ASME / ASME SA-240 (플레이트 사양은 ASME 문서 참조)
