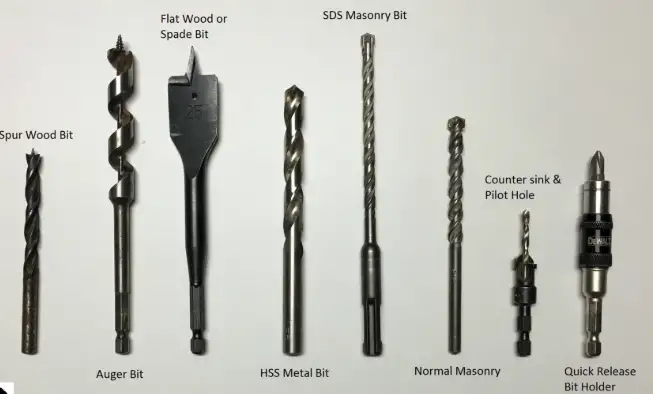

인코넬 600 소형 드릴용 베스트 드릴

For 작은 직경 구멍 INCONEL 600를 사용하면 성공 확률(공구 수명 연장, 홀 품질 향상, 파손된 공구 감소)이 가장 높습니다. 짧고 단단한 초경 마이크로 드릴 구멍에 맞는 크기의 초경합금(미세 입자 탄화물, TiAlN 또는 AlCrN과 같은 PVD 코팅 포함)은 다음에서 실행됩니다. 낮은 표면 속도안정적인 칩 부하, 그리고 관통 공구 또는 고압 냉각수 및 잦은 쪼아대기 을 사용하여 칩을 배출합니다. 작은 파일럿 구멍에 카바이드를 사용할 수 없는 경우, 코발트 강화 HSS(M35/M42) 는 소량 작업의 백업으로 사용할 수 있지만, 적절한 절삭유와 기계 설정을 갖춘 카바이드가 선호되는 생산 솔루션입니다.

인코넬 600이 드릴링이 어려운 이유

INCONEL® 600(UNS N06600)은 니켈-크롬-철 합금 부식 및 고온 내성을 위해 설계되었습니다. 야금 기술을 통해 고강도, 인성 그리고 작업 강화 를 공구 앞에 놓습니다. 열전도율이 강철에 비해 낮기 때문에 절삭날에서 발생하는 열이 절삭 영역과 공구에 집중됩니다. 이러한 세 가지 특성이 결합되어 공구 마모를 가속화하고 절삭 온도를 높이며 소형 드릴의 모서리 마모 또는 조기 파손을 촉진합니다. 공구 제조업체와 합금 데이터시트에는 이러한 특성이 명확하게 나와 있으며 아래 권장 사항의 기초가 됩니다.

기계공의 주요 결과

• 공구 팁의 높은 절단 온도;

• 강력한 접착 마모 및 확산 마모 모드;

• 이송이 너무 가볍거나 공구가 머무는 경우 작업이 쉽게 경화됩니다;

• 작은 드릴이나 깊은 구멍을 사용할 때 칩 배출 문제.

소구경 드릴링 - 특수 문제 및 고장 모드

소형 드릴(일반적으로 직경 ~ 6mm / 0.25" 미만용)은 추가적인 제약이 있습니다:

• 낮은 강성. 작은 드릴은 더 많이 굴절되어 마찰과 잡음이 발생할 가능성이 높아집니다.

• 열 축적 작은 드릴은 열을 전달할 단면적이 적고 내부 냉각수가 부족한 경우가 많기 때문입니다.

• 칩 포장 플루트 내부: 칩이 빠져나가지 못하면 플루트가 붕괴되거나 공구가 걸리거나 드릴이 파손됩니다.

• 작업 경화 공구보다 앞서: 이송이 충분하지 않으면 표면이 경화되어 절삭 날이 빠르게 마모됩니다.

• 런아웃 감도0.01mm의 런아웃도 인코넬 마이크로 드릴의 수명을 심각하게 단축시킬 수 있습니다.

이러한 고장 모드 때문에 공구 재질/형상, 절삭유 전략 및 공정 제어의 올바른 조합이 필수적입니다.

작은 구멍에 가장 적합한 드릴 재료 및 형상

선호하는 도구 재료(생산/최고 신뢰성)

고체 마이크로 그레인 카바이드(미세 입자 WC) - 마진이 없거나 엔지니어링된 마진이 있는 경우. 소구경 홀의 경우 주요 공구 제조업체에서 제공하는 특수 초경 마이크로 드릴을 사용하면 가장 일관된 생산 결과를 얻을 수 있습니다(예: Kennametal GOdrill 제품군, HRSA용 Sandvik CoroDrill 변형 제품). 이러한 드릴은 작은 형상에 대해 우수한 열경도, 모서리 유지력 및 강성을 제공합니다. 내열성 초합금용 마이크로 그레인 카바이드 재종을 선택하십시오.

프로토타입/저용량용 백업

코발트 강화 HSS(M35/M42) - 파일럿 홀이나 카바이드 마이크로 드릴을 사용할 수 없는 곳에 사용할 수 있습니다. HSS는 더 단단하지만 고온에서 더 빨리 마모되므로 수명이 짧고 더 자주 날카롭게 해야 합니다. 또한 HSS는 소규모 작업장에서 재연삭하기가 더 쉽습니다.

팁 지오메트리 및 포인트 각도

• 분할 포인트 / 포물선 분할 (자체 중심) 약 135° ~ 140° 는 추력을 줄이고 많은 애플리케이션에서 파일럿 없이도 홀을 시작할 수 있도록 도와줍니다.

• 웹 숱싱 그리고 치즐 가장자리 감소 작은 직경의 경우 추력을 낮게 유지하는 데 도움이 됩니다.

• 짧은 플루트 길이 및 튼튼하고 뻣뻣한 웹 가 선호됩니다(짧은 오버행). 길이가 길어지면 휨 위험이 크게 증가합니다.

플루트 수

• 매우 작은 직경(2mm 이하)의 경우 2 플루트 트위스트 디자인은 칩 배출을 위해 플루트 볼륨을 극대화하고 큰 절삭날을 제공하는 전형적인 디자인입니다.

• 약간 큰 마이크로 드릴(2~6mm)에 특화된 경우 3 또는 4 플루트 마이크로 디자인 를 사용하여 강성과 피드 처리를 향상시킬 수 있지만 플루트 형상은 칩 배출을 우선시해야 합니다.

제조업체에서 설계한 마이크로 드릴 (일반 조버 드릴이 아닌) 형상, 나선 각도 및 분할 포인트 설계가 HRSA(내열성 초합금) 드릴링의 요구 사항에 맞게 조정되어 있으므로 권장됩니다.

코팅, 냉각수 및 칩 제어

코팅

• TiAlN(알루미늄이 풍부한 PVD) 그리고 AlCrN 코팅은 절삭날의 열 장벽을 높이고 확산 마모를 방지하기 때문에 일반적으로 니켈 합금에 권장됩니다. 이러한 코팅은 간헐적인 접촉이나 마찰이 발생할 때에도 도움이 됩니다.

• 깊거나 어려운 구멍은 코팅 + 기판 조합 HRSA 작업을 위해 도구 제작자가 지정한 것입니다.

냉각수 전략

• 관통 절삭유(내부 절삭유) 은 인코넬의 작은 구멍 드릴링에 가장 효과적인 단일 개선 사항으로, 절삭날에 직접 윤활유와 절삭유를 공급하고 칩을 배출하는 데 도움이 됩니다. 많은 초경 마이크로 드릴이 절삭유 통과 기능을 갖추고 있습니다.

• 냉각수를 통과할 수 없는 경우, 다음을 사용하십시오. 고압 외부 냉각수 (HPC) 및 공격적인 에어 블라스트/칩 브레이커 방식으로 플루트에 직접 주입합니다. 건식 드릴링은 마모를 가속화하고 발작 위험을 증가시키므로 건식보다 플러드 절삭유가 더 좋습니다. 샌드빅 및 기타 공구 하우스는 어려운 소재의 경우 속도를 낮추고 강력한 절삭유 흐름을 보장할 것을 권장합니다.

칩 제어 및 펙 드릴링

• 짧은 펙 주기 칩이 플루트를 무너뜨리는 것을 방지하고 작업 경화를 유발하는 체류 시간을 줄입니다. 마이크로 드릴의 경우 펙 깊이가 매우 작고(몇 mm 단위) 펙 빈도가 높을 수 있으며(구멍당 많은 펙), 이는 정상입니다.

• 사용 칩 브레이커 가능한 경우 드릴에 넣고 필요한 경우에만 드웰을 프로그래밍하십시오. 드웰은 종종 국부적인 작업 경화를 유발하기 때문에 인코넬에 손상을 입힙니다.

실제 속도, 먹이 및 펙 전략(시작점)

공구 제조업체는 각 공구 및 직경에 대한 특정 SFM/RPM 및 이송 권장 사항을 게시합니다. 항상 공구 제조업체의 계산기를 사용하여 정확한 드릴과 기계를 확인해야 합니다. 즉, 업계에서 지원하는 이러한 시작 범위 실제 매장 실무를 반영합니다:

• 표면 속도(SFM): 인코넬의 소구경 드릴링은 일반적으로 다음과 같이 시작됩니다. low - 일반적인 실제 생산 시작 값은 50 및 120 SFM (16-37m/분) 공구 재질 및 절삭유 용량에 따라 다릅니다. 절삭유를 관통하는 초경 드릴의 경우 검증 후 상위 엔드부터 사용할 수 있으며, HSS의 경우 하위 엔드부터 시작할 수 있습니다.

• 회전당 피드(칩 부하): 공구 제조업체의 칩 부하 차트를 사용하세요. 마이크로 드릴의 경우 이송량은 작지만 마찰을 방지하기에 충분해야 합니다. 일반적인 칩 하중은 다음과 같은 순서일 수 있습니다. 회전당 0.0005"-0.004"(0.01-0.10mm/회전) 직경과 권장 공구에 따라 다릅니다. 이송이 부족하면 공작물이 경화되고, 이송이 지나치면 마이크로 드릴이 파손됩니다.

• 펙 깊이: 작은 구멍의 경우 펙 깊이는 다음과 같습니다. 0.5-2 × D 플루트 볼륨이 좋지만 많은 상점에서는 훨씬 더 얕은 펙을 사용합니다(예 0.2-0.5mm) 직경이 2mm 미만인 경우. 목표는 플루트에 걸리는 길고 연속적인 칩을 만들지 않고 칩을 안정적으로 배출하는 것입니다.

• 펙이 머물러 있습니다: 가능한 한 바닥에 머무르지 않도록 하세요. 센터링을 위해 드웰이 필요한 경우 짧게 유지한 다음 칩을 제거하기 위해 후퇴합니다.

• 냉각수 압력: 툴링이 지원하는 기능을 극대화합니다. 스루툴 또는 70-150바 HPC는 생산 시 홀 품질과 공구 수명에 유리하며, 소규모 공장의 경우 다이렉트 노즐을 사용한 공격적인 플러드는 최소한으로 사용합니다.

중요한 실용적인 규칙입니다: 공구 제조업체의 이송 및 속도 생성기에서 보수적인 시작 파라미터를 실행한 다음 속도가 아닌 이송을 점진적으로 증가시켜 안정적이고 높은 생산 지점을 찾으면 인코넬의 공작물 경화를 방지하는 데 도움이 되는 이송이 가능합니다.

(주어진 드릴 직경에 대한 정확한 RPM이 필요한 경우 사용하세요: RPM = (SFM × 3.82) / 직경(인치). Kennametal과 Sandvik은 온라인 계산기와 차트를 제공합니다. 항상 공구별 수치를 따르세요).

기계 설정, 공구 고정 및 런아웃 제어

작은 구멍 드릴링에는 견고한 기계 설정이 필요합니다:

• 도구 오버행 최소화 - 드릴은 직경에 비해 가능한 한 짧게 유지합니다.

• 고정밀 콜릿 또는 수축 맞춤 홀더 마이크로 드릴에는 ER 콜릿이 일반적이지만 수축 홀더가 생산에 가장 적합한 동심도를 제공합니다.

• 런아웃 확인 공구 팁에 표시된 총 런아웃은 초합금 마이크로 드릴링의 경우 0.001"(0.025mm) 미만이어야 합니다. 과도한 런아웃은 수명을 크게 단축시킵니다.

• 부품 클램핑 진동과 움직임을 제거해야 하며, 얇은 부품에는 진공, 정압 클램프 또는 다중 바이스를 고려해야 합니다.

• 안정적인 스핀들 및 낮은 스핀들 속도 편차 - 공구 충격을 유발하는 간헐적인 상승/절단 변경을 피하세요.

성공적인 작은 구멍을 위한 단계별 레시피(예: 인코넬 600의 Ø2.0mm 구멍)

이는 소규모 생산 실행을 위한 재현 가능한 시작 절차로, 도구 제조업체 데이터를 사용하여 조정합니다.

가정: 솔리드 초경 2.0mm 드릴, TiAlN PVD 코팅, 관통 냉각수 사용 가능, 공구 고정력이 우수한 견고한 CNC.

1. 도구 및 홀더: 수축 맞춤 또는 정밀 콜릿을 사용하고 런아웃(0.01mm 미만)을 확인합니다. 관통 절삭유가 있는 짧은 길이의 마이크로 드릴을 사용합니다.

2. 파일럿/스팟: 스폿 드릴 또는 센터 드릴을 저속으로 짧게 드릴링하여(초경 센터 드릴 사용) 정확한 위치를 확인하고 헤매는 것을 줄입니다.

3. 초기 매개변수: 선택 시작 SFM = 60 SFM (≈ RPM = (60 × 3.82)/0.0787" ≈ 2910 RPM) - 단위 변환을 위해 정확하게 계산합니다. 칩 로드 시작 ~0.02mm/회전 (도구 차트에 따라 조정). 가능한 경우 20~70bar의 관통 절삭유를 사용합니다. 관통 절삭유를 사용할 수 없는 경우, 설정이 허용하는 경우 최대 플러드와 90-120bar 외부 노즐을 사용합니다.

4. 펙 주기: 펙 깊이 = 0.25-0.5mm을 눌러 칩을 부수고 플루트를 깨끗하게 하고 바닥에 머물러 있지 않도록 합니다. 깊이에 도달할 때까지 반복합니다.

5. 모니터링: 시계 칩 - 긴 끈이 있는 칩이 아닌 짧은 세그먼트나 분말이어야 합니다. 스핀들 부하를 모니터링하고 소음이 들리는지 확인합니다. 칩이 끈적거리거나 부하가 증가하면 RPM을 줄이고 펙 주파수를 높입니다.

6. 패스 완료(필요한 경우): 높은 표면 마감이나 정밀한 구멍 크기가 필요한 경우, 리밍 작업이나 이송을 약간 줄인 최종 라이트 펙 패스를 사용하여 공작물이 경화되는 것을 방지하는 것이 좋습니다.

7. 도구 검사: 처음 몇 개의 구멍을 뚫은 후에는 가장자리를 확대하여 측면 또는 크레이터 마모와 미세한 칩핑이 있는지 검사합니다. 치명적인 파손이 발생하기 전에 교체하세요.

이 레시피는 시작점입니다: 검증 및 개선 공구 제조업체의 이송 및 속도 테이블과 첫 번째 기사 실행을 지원합니다.

비교 표: 직경 및 런 사이즈별 추천 드릴

(항목에는 제조업체 제품군 및 현장 관행이 반영되며, 공구 제조업체에 따라 정확한 등급/형상과 필요한 구멍 공차를 선택합니다.)

유지보수, 검사 및 품질 점검

• 일정 간격으로 공구를 육안으로 확인 (구멍이 생기거나 절단 시간이 길어짐). 치명적인 칩핑이 발생하기 전에 교체하거나 다시 연마하세요.

• 구멍 크기 및 진원도 측정 - 인코넬의 스프링 백 및 작업 경화는 최종 형상에 영향을 줄 수 있습니다.

• 공구 수명 기록 을 추적하고 공구 교체 일정을 수립하세요. 인코넬은 로트마다 다르므로 추적을 통해 비용을 예측할 수 있습니다.

• 공구 홀더를 깨끗하게 유지하고 콜릿에 이물질이 없도록 하세요. - 더러운 인터페이스는 런아웃을 증가시킵니다.

자주 묻는 질문

1. INCONEL 600의 작은 구멍에 표준 조버 HSS 드릴을 사용할 수 있습니까?
   가끔 프로토타입을 제작할 수는 있지만 수명이 매우 짧고 홀 품질이 떨어질 수 있으므로 생산 시에는 최후의 수단으로 초경합금 또는 M35/M42 코발트 HSS를 사용하세요.

2. 작은 구멍에 관통 냉각수가 필수인가요?
   적극 권장합니다. 관통 절삭유는 칩 배출과 공구 수명을 크게 향상시키며, 가능하지 않은 경우 고압 외부 절삭유를 사용하고 매우 공격적인 펙킹을 사용합니다.

3. 어떤 코팅을 선택해야 하나요?
   가장자리 온도 저항을 개선하고 확산 마모를 줄이기 위해 HRSA 드릴링에는 TiAlN 또는 AlCrN PVD 코팅이 일반적으로 선택됩니다.

4. 펙을 사용해야 하나요, 아니면 연속 급락을 사용해야 하나요?
   작은 직경의 경우 칩이 쌓이지 않도록 펙을 사용하는 것이 좋으며, 마이크로 드릴의 경우 펙을 얕고 자주 사용하는 것이 좋습니다.

5. 즉각적인 드릴 파손의 원인은 무엇인가요?
   일반적인 원인은 과도한 오버행/처짐, 런아웃, 언더피딩(공작물 경화) 또는 플루트의 칩 걸림입니다. 속도를 변경하기 전에 이러한 문제를 해결하세요.

6. 피해야 할 특별한 지오메트리가 있나요?
   마이크로 드릴의 긴 치즐 모서리와 큰 웹 두께를 피하고 HRSA에 맞게 조정된 웹이 얇은 분할 포인트 형상을 선택하세요.

7. 어떤 SFM/RPM으로 시작해야 하나요?
   보수적으로 시작하여(≈ 50-80 SFM) 조정하고, 공구 제조업체의 이송 및 속도 도구를 사용하여 직경에 맞는 정확한 RPM을 찾습니다.

8. 홀 표면 마감을 개선하는 방법은 무엇인가요?
   전용 마감 드릴 또는 리머를 사용하고, 안정적인 설치를 보장하며, 작업물이 굳는 것을 방지하기 위해 펙의 바닥에 머무르지 않도록 하세요.

9. 특별한 윤활제가 필요한가요?
   니켈 합금용으로 설계된 고성능 용해성 오일 또는 합성유를 사용하세요. 제조업체마다 권장 사항이 다르므로 강철 전용 표준 절삭유를 사용하지 마세요.

10. 카바이드와 HSS 중에서 어떻게 선택하나요?
    생산 및 강성/절삭유를 사용할 수 있는 경우 카바이드를 선택하고, 카바이드 마이크로 드릴을 사용할 수 없거나 소량 작업의 경우에만 HSS(M35/M42)를 선택하십시오.

권위 있는 참조 자료

• INCONEL® 합금 600 - 특수 금속 기술 게시판(재료 특성)
• 니켈 합금의 용접 제조 및 취급에 대한 지침 - 니켈 연구소(가공 참고 사항을 포함한 기술 지침)

최종 참고 사항

• 사용 제조업체 일치 드릴, 그라인딩, 코팅 등 각 부품 번호에 맞는 이송 및 속도 도구가 제공됩니다.

• For 작은 직경우선 순위 지정 강성, 가장자리의 냉각수 및 충분한 공급 - 이 세 가지 변수는 스핀들 속도를 임의로 증가시키는 것보다 낫습니다.

• 짧고 문서화된 첫 번째 기사 프로세스 시트공구 번호, 홀더 유형, 런아웃, 절삭유 압력, SFM, 이송/회전, 펙 깊이, 관찰된 공구 수명. 이 데이터는 확장 시 시간을 절약해 줍니다.
