AISI/SAE 4130クロモリ角管 は中炭素のクロムモリブデン合金鋼で、強度、靭性、溶接性、コストの面で優れた妥協点を提供し、強度対重量比や熱処理反応の予測が重要な構造用、自動車用、航空宇宙用フレーム、オートバイ用フレーム、ロールケージ、高疲労部品などの第一選択材料となっています。MWAlloysは、信頼性の高い供給を必要とするバイヤーのために、4130クロモリ角形鋼管を在庫しています。 4130鋼板 競争力のある工場価格、中国からの迅速な出荷、エンジニアリング承認のための完全なトレーサビリティを提供します。

4130クロモリとは？

4130は クロムモリブデン低合金鋼 SAE/AISI規格で識別 4130 (UNS G41300)。その化学的性質と熱処理性により、焼ならし、焼なまし、焼入れ、焼戻しの各条件で使用できる通し焼入れ合金となっている。クロモリ」の名称は、主な合金元素であるクロム（Cr）とモリブデン（Mo）に由来し、普通炭素鋼に比べて焼入れ性、強度、靭性を向上させる。

なぜ角管を選ぶのか？

角管は、同程度の重量の丸管に比べ、所定の断面に対して予測可能な曲げ剛性、便利な取り付け面、高いねじり剛性を提供します。合金が4130であれば、強度と重量の比に加え、熱処理や溶接手順によって特性を調整する能力が得られます。この組み合わせにより、航空機用フレーム、モータースポーツ用シャーシ、特殊構造物に4130角形鋼管がよく使われる理由が説明できます。

化学成分（典型的なSAE/AISI 4130の範囲）

下記は実用的な組成表で、技術仕様書や分析証明書に有用です。範囲は一般的なSAE/AISI（および同等のEN/DIN）仕様を反映したもので、製造業者は製造所証明書において若干異なる最小/最大公差を提示する場合がある。

(組成範囲と典型的な粉砕限界の出典)

一般的な4130クロモリ角管の仕様

メーカーや在庫保有者は、幅広い肉厚と外寸の4130角管を販売している。下表は、モータースポーツ、自転車フレーム、構造用途で一般的に使用される代表的なサイズです。

注：正確な重量は壁の公差と表面仕上げによって異なります。重要な設計の場合は、必ず認定重量表とミルテスト報告書（MTR）をご請求ください。

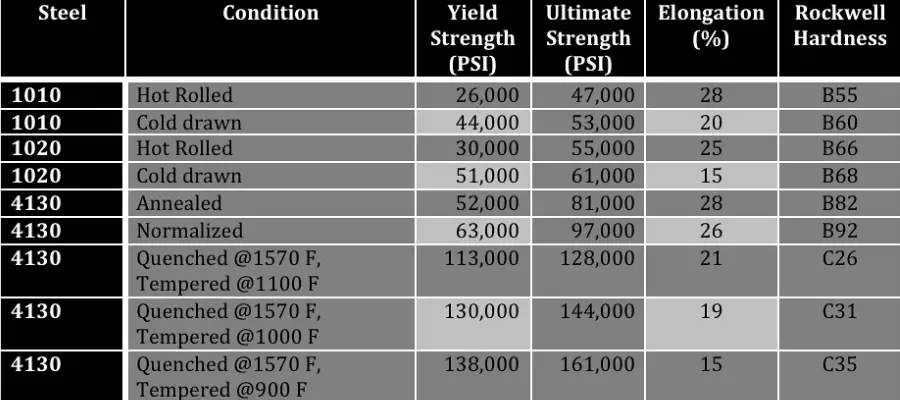

機械的特性

4130の特性は熱処理によって大きく変化する。次の表は、一般的に受け入れられている焼ならしおよび典型的な焼入れ・焼戻し条件の技術的使用値をまとめたものです。最終的な設計数値については、サプライヤーのMTRを使用してください。

エンジニアリング・ノート 室温での衝撃靭性と疲労強度は、熱処理、微 細組織、溶接に依存する。重要な動的部品については、サプライヤー の疲労データまたは試験クーポンを要求する。

4130クロモリは何に相当しますか？

SAE/AISI 4130は、調達書類で頻繁に引用されるいくつかの国際同等品に対応している：

• EN / DIN： 25CrMo4 (1.7218)

• JIS（日本）： SCM430

• GB（中国）： 正確なスペックによっては、40CrMoなどと表記されることもある。

発注書を作成する際には、規格を指定し（例： 「SAE 4130 per AMS 6345 / ASTM A29 / EN 25CrMo4」）、UNS または EN の同等ラインを示す MTR を要求して、工場証明書がバイヤーの期待に沿うようにする。

違い：4130と4340の違い

4130と4340はどちらも低合金鋼だが、化学的性質と使用目的が異なる：

• 4130 - クロムモリブデン鋼 低炭素で意図的なニッケル不使用良好な溶接性、靭性、適度な焼入れ性に最適化されている。被削性、溶接性、強度のバランスが要求される場合によく使用される。

• 4340 - のニッケル・クロム・モリブデン鋼。 高硬度と高強度 熱処理後に非常に高い靭性が要求される高応力鍛造品、ギア、シャフトによく使用される。4340は一般的に4130よりも適切な熱処理後に高い引張強さと降伏強さを得る。

実践的な意味合いである： 溶接後の熱処理が制限され、延性が重視される溶接フレームや構造部材には4130を、最大硬化強度と疲労耐久性が重視される重量鍛造品や部品には4340を選ぶ。

製造、溶接、熱処理に関する注意事項

溶接性： 4130は、標準的な方法（TIG、MIG、SAW）で 溶接可能だが、水素割れを防ぎ、HAZの靭性 を回復するために、予熱、インターパス、 溶加材の選択、高強度用途では溶接後の熱処 理に注意が必要である。自転車やオートバイのフレームに使用される薄肉チュー ブの場合、多くの加工業者は、適合するフィラー (用途によりER80S-D2/ER70S-2)を使用した焼なら しまたは応力除去状態の4130を使用している。

熱処理指導：

• アニール： に加熱し、炉で冷却して軟化させ、成形や機械加工に使用する。

• ノーマライズする： 870-900°C (1600-1650°F)の空冷-結晶粒を微細化し、機械的性質をより均一にするために使用される。

• 焼き入れと焼き戻し： 830～870℃でオーステナイト化し、油焼入れ、焼戻しを行い、所望の硬度／強度バランスを得る。予測可能な結果を得るためには、常に管理された焼入れ・焼戻しサイクルを使用すること。一般的な慣行とAMS/ASTMの手順は、注文書で参照する必要がある。

バイヤーにお勧めする： には、MTR の完全な熱処理記録（焼戻し温度、焼入れ媒体、最終硬度）が必要である。

腐食、疲労、長期性能

4130はステンレス鋼ではない。ステンレス鋼に匹敵する耐食性を得るには、合金レベルのクロムが不十分である。屋外や腐食性環境では、表面処理 (亜鉛めっき、塗装、粉体塗装) を施すか、腐食軽減策を講じる。耐疲労性は、焼ならしまたは焼戻し条件では妥当だが、溶接品質、表面仕上げ、残留応力に大きく依存する。

2025年世界価格比較

4130のような特殊合金管の価格は、品質（生シームレス管と完成機械管）、数量、仕上げ、熱処理、地域市場要因（関税、エネルギーコスト、スクラップ価格）によって異なる。下表は 代表的な2025年の範囲 業界リストや卸売ルートから集計したものであるため、これらは参考価格として扱い、確定価格については見積もりを依頼すること。

市場の状況（2025年）： 世界の鉄鋼ベンチマーク（HRC、CRC）と貿易政策が特殊合金のコストに影響する。国レベルの輸出入関税の変更、運賃、エネルギーが材料 を牽引する。完成品、少量生産の機械用鋼管(高公差、小 外径、研磨仕上げ、テスト済み)については、小売価格 の割増が予想される。

購入のヒント：大量注文の場合は工場からFOBまたはEXWの見積もりを入手し、少量注文の場合は地元流通業者の陸揚げ価格と比較する。サプライヤーには、MTR、熱処理確認書、寸法公差表を提示するよう求める。

4130クロモリ角管の調達 - MWAlloysを選ぶ理由

MWAlloysは中国の工場と直接関係を持ち、合金構造管に重点を置く専門サプライヤーです。再現可能な品質と迅速なリードタイムを求めるバイヤーに、MWAlloysは以下を提供します：

• 100% 工場価格の利点ほとんどの標準サイズについて、直接供給価格モデル（中間マージンなし）。

• 在庫状況4130角管の一般的なサイズは、国際的なバイヤーへの迅速な出荷のために在庫を保有しています。

• ドキュメンテーション：完全な試験報告書（化学的および機械的）、NDT記録（要求された場合）、およびトレーサブルな熱処理データ。

• 輸出経験適切な輸出梱包、通関書類作成、合金チューブに精通した物流パートナーによる定期的な出荷。

サンプルが必要な場合、MWAlloysは出荷前にテストクーポン、ショートカット長、検査写真を提供することができます。(MOQに合わせた見積もりと納期の確約はMWAlloysのコマーシャルチームにお問い合わせください)

購入仕様チェックリスト

4130クロモリ角管のRFQ/POを発行する際は、以下を含めること：

• 正確なグレードと規格： SAE/AISI 4130 (または EN 25CrMo4）

• 形状・寸法公差：外寸、肉厚公差、直角度公差

• 熱処理：焼ならし／焼入れ・焼戻し／そのまま引抜き - 必要に応じて焼戻し温度と目標硬度をご指定ください。

• 表面仕上げ：黒色／光沢／研磨／外径公差／真直度

• 必要な試験MTR（EN 10204 3.1または3.2）、PMI、硬度、引張、NDT（必要な場合）

• 数量と梱包: 重量、パレット、木枠、輸出梱包

• 配送条件EXW / FOB / CIFおよび出荷ポート

• 特別な指示：マーキング、トレーサビリティ、認証（ISO 9001サプライヤー、AMS、特定の航空宇宙仕様など）

この情報を含めることで、あいまいさを減らし、見積もりまでのリードタイムを短縮することができる。

よくあるご質問

1.4130クロモリは自転車のフレームに使われている「クロモリ」と同じですか？
クロモリ」は41xx系を広く指す。自転車用フレームには通常、焼ならしまたは熱処理を施した薄肉の4130が使用される。

2.4130は予熱なしで溶接できますか？
薄肉管の溶接は、最小限の予熱で行われるこ とが多いが、厚肉部や高水素環境では、予熱と 管理された溶接手順が必要となる。安全上重要な部品には、認定された溶接手順 仕様書を使用すること。

3.4130にはどのような充填材を使用すべきか？
一般的な溶加材は、ER80Sシリーズのような低合金 溶接ワイヤーに適合する。溶加材の指定は溶接手順書に記載する。

4.4130は高温での使用に適しているか？
4130は、多くの場合～315℃（600°F）まで許容できる性能を持つが、高温に長時間さらされると機械的性質が低下するため、別の合金クラスが必要になる場合がある。

5.4130と4140/4340のコスト比較は？
4130は通常、4340（ニッケルを含み、製造コストが高い）より安価だが、具体的な価格は数量と市場に依存する。2025年の価格帯をご参照ください。

6.4130角管の標準寸法表はありますか？
はい - 代理店の在庫リストには、一般的な外径×肉厚セットが記載されていますが、肉厚公差と引き抜き方法（シームレスと電縫の違い）は必ず確認してください。

7.4130は溶接後熱処理(PWHT)が必要か？
高い応力がかかり、疲労の影響を受けやすい、 あるいは安全上重要な組立部品には、靭性を回復 し、残留応力を低減するためにPWHTを推奨する。多くの軽量構造フレームでは、設計者は正規 化条件と適切な溶接方法に頼っている。

8.4130の航空宇宙仕様はありますか？
はい-4130の一部の品種は、航空機品質仕様（例えば、AMSまたはASTM参照）で製造されています。航空宇宙用途のPOでは、正確な規格（AMS、ASTM）を指定してください。

9.4130 管の受入検査はどのように行えばよいですか？
契約に従って、MTR を要求し、寸法チェッ クを行い、硬度を確認し、サンプル引張試 験または NDT を実施する。溶接継ぎ目（電縫鋼の場合）と表面欠陥を受入前に検査する。

10.屋外で使用する場合、どのような環境仕上げを依頼すればよいですか？
亜鉛メッキ、塗装、粉体塗装を依頼する。腐食性雰囲気で長持ちさせるには、腐食防止コーティングを検討し、湿気がこもらないように排水口や換気口を設計する。

概要

4130クロモリ角形鋼管は、優れた強度、靭性、溶接性が要求される多くのエンジニアリング用途において、実用的でコスト効率の高い構造用合金であることに変わりはありません。材料の選択は、熱処理、試験、溶接手順の慎重な指定と、購入時に必要なサプライヤーの文書化(MTR)と常に組み合わせる必要があります。MWAlloysは、迅速な納品、認証された文書、工場価格を優先するバイヤーのために、プロジェクトのタイムラインに合わせた在庫、文書パッケージ、輸出ロジスティクスを提供することができます。
