モネルK-500丸棒：特性、仕様、サイズ、価格

モネルK-500丸棒 は析出硬化型のニッケル銅合金（UNS N05500 / W.Nr.2.4375）で、時効硬化後の強度と硬度が飛躍的に向上し、400合金レベルの耐食性を実現します。多くの海洋、オイル＆ガス、高応力回転軸用途において、耐久性と腐食性能の優れたバランスを提供します。実際には、海水や酸っぱい環境が存在し、K-500よりもはるかに高い降伏/引張強度が必要な場合は、K-500を選択します。 モネル400 しかし、設計と製造は、その時効硬化挙動（熱間加工と熱処理スケジュール）と、特定の時効条件下での応力腐食感受性を尊重しなければならない。

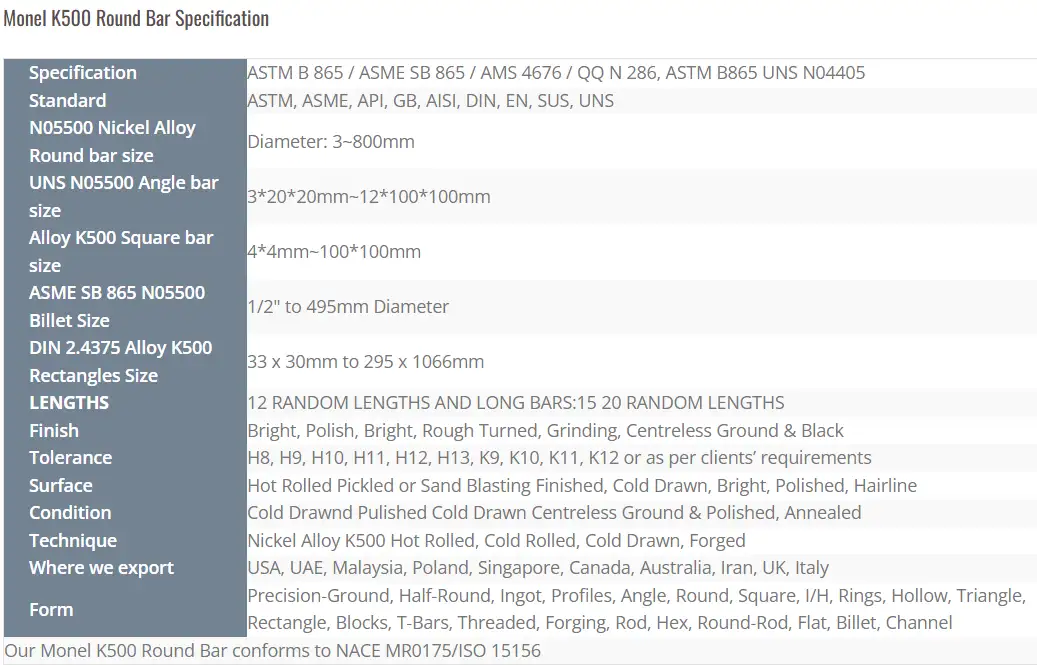

1.クイック仕様スナップショット

• 商品名： モネル® K-500 (合金K-500、Kモネル）。

• UNS： N05500.

• ヴェルクシュトッフ / EN： 2.4375.

• バー/ロッドの一般的な仕様： ASTM B865（及び特殊なファスナー/ロッド形状用のQQ-N-286）、AMS/ISOクロスリファレンスが存在する。

2.モネルK-500とは？

モネルK-500は、アルミニウムとチタンを意図的に合金化し、析出硬化（γ′）を可能にしたニッケル銅基合金です。この微細構造の変化により、K-500はモネル400に比べてはるかに高い降伏強度と引張強さを持つ一方、海水、汽水、多くの酸（非酸化性）、塩類、アルカリに対するNi-Cu系の優れた耐食性をほぼ維持しています。非磁性で、氷点下でも靭性を維持し、高強度耐食バーやシャフトが必要な場合に広く使用されている。

3.化学組成（代表的なもの／ASTM B865 規格値）

下表は、モネルK-500 (wt%)に通常指定される組成限界を示す：
(記載されている値は、一般的な仕様書に記載されている最大値または範囲であり、各ヒート/バッチについて必ず証明書を確認すること)。

(出典：ASTM B865データシートおよびモネル技術資料)

4.主要材料特性

物理的特性（一般的に使用される値）

• 密度が高い： ≈ 8.44-8.50 g/cm³ (≈ 0.305 lb/in³)である。

• 溶ける範囲： ~ 1350 °C (≒2400-2460°F)である。

• 弾性係数： ≈ 210-220 GPa (気温や温度によって異なる）。

代表的な機械的性質（時効硬化状態、公称値）

注釈 機械的数値は、製品の形状（冷間引抜と熱間仕上げ）、断面、正確な時効スケジュールによって異なる。小さな引き抜き棒の場合、引張と降伏は一般的に大きな鍛造品よりも高い。

5.共通規格・仕様（丸棒）

モネルK-500丸棒は、複数の国家および業界仕様に合わせて生産されています。最も使用されているのは

• ASTM B865ニッケル-銅-アルミニウム合金(UNS N05500)の棒、棒線および線材。

• QQ-N-286 (Rev. E,F,G)： 油田用ファスナーやロッドストックによく使用される米国連邦／軍用規格。

• AMS / SAE AMS 4676： 軍事/航空宇宙用ロッド仕様の参考文献。

• ASMEコードケース1192： 特定の温度範囲におけるボイラー/圧力機器の許容応力と許容範囲を定義するために使用される。

• ISO / NACE MR0175（ISO15156-3）： K-500は、石油・ガスにおける特定のサワー・サービスに適用可能であるとしている（版と改訂を確認）。

発注書では常に正確な仕様改訂を要求し、製造所試験証明書（MTC）を確認して、プロジェクトで要求されるバージョンへの準拠を確認する。

6.丸棒の製造及び金属成形工程

原料／溶融： K-500は、真空誘導溶解（VIM）によって製造され、その後、清浄度と厳密な化学的制御を確保するために、評判の高い工場で再溶解または精製工程が行われます。

プライマリー・フォーミング

• 熱間仕上げ丸物および鍛造品 は熱間圧延または鍛造によって製造される。熱間加工範囲は通常 1600-2100 °F (≈ 870-1150 °C)でのクエンチを推奨する。 1450 °F (≈ 790 °C)に浸漬し、制御された構造を保持する。超高温での長時間の浸漬は、望ましくない沈殿物を生成する可能性がある。

• 冷間引抜磨棒鋼 冷間引抜は、真直度と表面仕上げを向上させる。これらの棒鋼は多くの場合、溶体化処理された後、冷間加工され、最終的に必要な機械的状態まで時効処理される。

仕上げ： お客様のご要望に応じて、矯正、研削、旋削、表面処理を行います。証明書（MTC EN10204 3.1/3.2）およびトレーサビリティ・スタンプは、輸出および重要な用途のための標準です。

7.熱処理と時効硬化（実践指導）

K-500の強度の優位性は、制御された溶体化処理とその後の時効処理によるNi₃(Ti,Al) (γ′)粒子の析出に依存する。

一般的な工業用熱処理シーケンス（代表）：

1. 溶液アニール： に加熱する。 980-1100 °C (≈1800-2010°F)、時間はセクションのサイズによって異なる。 ウォータークエンチ を添加し、組成物を凍結させる。これにより、先行する沈殿物が溶解する。

2. エージング（析出硬化）： 典型的な経年変化は以下の範囲にある。 400-620 °C (≈ 750-1150 °F).公表されているサイクル例 595 °C (≈ 1100 °F)、16 時間 他の業界サイクルでは、靭性と強度のトレードオフを最大化するために、540℃の後、480℃の保持を行う。溶体化および急冷後、~595 °C (16 h) での一段階時効が広く参照されている。

重要な注意事項

• 年数範囲での過度の暴露や長時間の高温浸漬は、チタン炭化物（TiC）を形成し、望ましい特性を低下させる可能性がある。通常、短時間の管理された保持が推奨される。

• K-500を時効状態で使用し、引張応力下で特定の 塩化物／高温環境に曝した場合、応力腐食割れ感受性 がモネル400より高くなる可能性がある。

8.同等および相互参照

9.モネルK-500丸棒のサイズと重量

使用 密度 8.44 kg/dm³ (≒ 8440 kg/m³) (一般的なデータシートによる密度）、丸棒の1メートルあたりの重量を計算する：
重量（kg/m）＝面積（m²）×8440（kg/m³) ここで、面積 = π × (d/2)² である。

(私は密度≈8440 kg/m³を使用した。これは公表されている密度~0.305 lb/in³または~8.44 g/cm³と一致する)。

10.代表的な用途（丸棒が一般的に使用される場合）

• 舶用ポンプシャフト、インペラ、プロペラシャフト。

• 化学処理および海水淡水化プラントのバルブトリムおよびコンポーネント。

• 石油・ガス：ダウンホールツール、ドリルカラー、特定のファスナー、および船舶用金具（NACE/ISOのガイダンスに従った場合、定義された条件下でサワーガス適合）。

• 耐食性と非磁性挙動が必要なばね、ファスナー、ピン、小型の高強度部品。

11.モネルK500棒鋼 価格 2025年

重要だ： 合金の価格は、形状（ソリッドバーか旋盤加工品か）、数量、MTCレベル、表面仕上げ、市場サーチャージによって大きく異なります。以下は代表的なものです。 2025年半ば 加盟店の見積もりや地域のサプライヤーから観察される価格帯は、あくまでも指標として扱い、常に確固とした見積もりを依頼すること。

注意事項と購入のヒント

• OEMやパイプライン／石油・ガス用に大容量の認定材料が必要な場合は、お問い合わせください。 FOB工場 MWAlloysは直接工場価格と迅速な在庫出荷を提供することができます）。少量のご注文や迅速なプロトタイピングの場合、米国内の代理店小売価格は、切断、テスト、在庫のオーバーヘッドにより大幅に高くなります。

• 特殊金属は、価格変動を正当化するために使用できる合金サーチャージと圧延アジャスターのデータを公表している。

12.買い付け、検査、MWAlloys 供給オファー

MWAlloys（会社メモ）： MWAlloysとして、我々はバイヤーのための100%工場価格、公式MTC（必要に応じてEN10204 3.1 / 3.2）、および一般的な直径のための高速在庫派遣と中国の工場からモネルK-500丸棒を供給しています。当社のサービスには、QC写真、表面仕上げオプション、カスタムカット長、およびご要望に応じてオプションの第三者検査が含まれます。厳しい公差や重要な石油・ガスの注文には、工場が対応している場合、QQ-N-286やAMSの文書を提供することができます。(現在の在庫リストとリードタイムについてはMWAlloysの営業にお問い合わせください。)

発注書の検査チェックリスト：

• EN10204 3.1/3.2に準拠した工場証明書（MTC）または同等のもの。

• Ni、Cu、Al、Ti、Fe、C、Mn、Si、Sを示す化学レポート。

• 機械試験報告：引張、降伏、伸び、硬度。

• 必要に応じて非破壊検査（UT/eddy/visual）。ねじファスナー/重要部品については、PMIによる化学的性質の検証を検討する。

• エージングされた状態で供給された場合は、熱処理記録（溶体化＋エージング）。

13.機械加工、溶接、製作に関する注意事項

• 機械加工： K-500は他の高ニッケル合金と同様に加工硬化が早いので、剛性の高い工具、低速切削、安定した送り、鋭利な超硬またはCBNチップを多用し、強力なクーラントを使用する。予熱や応力除去は必要ないことが多いが、切屑排出と安定したクランプが重要である。

• 溶接： K-500は溶接できるが、溶接部とHAZの化学 的性質と析出物の挙動が異なるため、重要な部 品には、適合するフィラー（ニッケル銅電極）と 溶接後の熱処理計画を使用すべきである。AWSフィラーERNiCu-7/ERNiCu-3タイプ が一般的に参照されている。

• 成形する： 焼鈍状態での冷間成形も可能だが、より大きな力が必要である。実質的な変形には、先に示した熱間成形の範囲が望ましい。

14.腐食挙動、サワーガス、NACE/ISO の考慮事項

• 一般的な腐食： K-500の耐食性は、ほとんどの媒体でモネル400に類似しており、海水や多くの化学プロセスに優れています。

• 酸っぱいサービス： モネルK-500はNACE MR0175 / ISO 15156に特定のH₂Sサービス条件について記載されているが の選択は、特定のNACE/ISOの表と実際のH₂S分圧とサービスの温度に従う必要があります。これは自動的なものではない。正しい版と附属書を遵守することが不可欠である。

• 応力腐食割れ： K-500は、時効硬化し、ある種の過酷な環境下で引張応力を受けた場合、400合金よりもSCCの影響を受けやすくなります。設計戦略としては、応力を下げる、適切な調質を選択する、SCCマージンが不十分な場合は代替合金を選択する、などがあります。

15.試験とトレーサビリティ

• 熱数および化学分析を示す完全なMTC（EN10204 3.1または3.2）

• 引張試験、降伏、伸び、硬度は、同じ熱と製品形態から報告される。

• PMI/EDXは、購入者の要求に応じて検証を行う。

• NDT：目視100%と、長尺シャフト/重要部品用の選択的UT/渦流探傷試験。

• 圧力機器に使用する場合：ASME Code Case の適用性を確認し、Code Case の文書化を要求する。

16.よくある質問

1. Q: モネルK-500はモネル400より強いのですか？
   A: はい。K-500は析出硬化性であり、適切な時効処理後、Alloy 400に対して約2倍の引張強さと約3倍の降伏強さを発揮します。

2. Q: K-500は海水でも使用できますか？
   A: はい、K-500はモネル400と同様に優れた耐海水性を保持しており、船舶用シャフトやポンプ部品に広く使用されています。

3. Q: 一般的な密度はどのくらいですか？
   A: ≈ 8.44 g/cm³ (≈ 0.305 lb/in³)である。

4. Q: 丸棒はどのような規格を要求すればよいですか？
   A: 指定する ASTM B865 油田用ファスナーの場合は、QQ-N-286 または AMS 4676 も適切である。改訂を確認する。

5. Q:工場での熱処理は必要ですか？
   A: K-500は、焼鈍、時効処理、溶体化処理された状態でご購入いただけます。用途に応じた強度を確保するため、時効処理された状態や熱処理記録を要求することができます。

6. Q：溶接は可能ですか？
   A: はい、しかし、溶加材の選択と溶接後の処理は計画的でなければなりません。溶接部やHAZは、析出物や局所特性を変化させる可能性があります。

7. Q: K-500は応力腐食割れを起こしますか？
   A: サワーガス環境については、NACE/ISOガイダ ンスを参照のこと。

8. Q: 代表的な直径は？
   A: 普通株式の範囲は以下の通りである。 Ø 6～200 mm（0.25～8インチ） 大型鍛造品も製造される。サプライヤーの在庫を確認すること。

9. Q：K-500の価格は？
   A: 範囲が広い： 約25～90米ドル/kg 地域、数量、加工に応じて2025年に-常に確固とした見積もりとMTCを要請する。

10. Q: 石油・ガスに対する特別な検査はありますか？
    A: NACE MR0175適合確認、QQ-N-286仕様（必要な場合）、および完全トレーサブルMTCを要求する。第三者検査は、重要なダウンホール部品によく使用されます。

17.権威ある参考文献

• 特殊金属 - MONEL® 合金 K-500 技術資料 (データシートと特性)
• ASME - コードケース（K-500の許容応力についてはコードケース1192を検索してください。）
• ISO / NACE - ISO 15156 / NACE MR0175（H₂S含有環境用材料） - 参照文書
