Z12CN18-10 ist ein austenitischer nichtrostender Stahl, der im Großen und Ganzen der weit verbreiteten 18/10 (AISI/EN)-Familie entspricht (oft als 304 / X5CrNi18-10-Varianten bezeichnet). Er bietet eine ausgewogene Kombination aus Korrosionsbeständigkeit, Umformbarkeit und Schweißbarkeit für allgemeine Anwendungen, erfordert jedoch Standardvorkehrungen gegen Chloridangriff und Sensibilisierung in aggressiven Umgebungen. Für Spezifikations-, Beschaffungs- und Konstruktionsentscheidungen wird er auf die gleiche Weise behandelt wie die Sorten 18% Cr - ~9-10% Ni, mit geringen Abweichungen bei Kohlenstoff und Spurenelementen, die die Leistung bei geschweißten oder Hochtemperaturanwendungen beeinflussen.
Was bedeutet der Z12CN18-10
Z12CN18-10 ist eine AFNOR/European Style Bezeichnung, die den ungefähren Nennwert der Legierung angibt: ungefähr 12 → Anzeige der kohlenstoffarmen Reichweite, CN → Chrom (Cr) und Nickel (Ni)und 18-10 → ~18% Cr, ~10% Ni. In der Praxis wird diese Besoldungsgruppe zu den austenitische nichtrostende Stähle wird für die allgemeine Korrosionsbeständigkeit und die mechanische Leistung bei Raumtemperatur und mäßig erhöhten Temperaturen verwendet. Viele internationale Querverweistabellen und Werkstoffdatenbanken ordnen Z12CN18-10 dem weithin anerkannten 304 / X5CrNi18-10 Typenfamilien.
Chemische Zusammensetzung (typische Bereiche)
Nachfolgend finden Sie eine kurze Tabelle mit den üblicherweise angegebenen Zusammensetzungsfenstern für Z12CN18-10 (Werte in Gewichtsprozent, sofern nicht anders angegeben). Die tatsächliche Zusammensetzung für eine bestimmte Schmelze oder ein Werkszeugnis sollte immer aus dem Werksprüfbericht (MTR) abgelesen werden.
| Element | Typisch min | Typisch max | Anmerkungen |
|---|---|---|---|
| C (Kohlenstoff) | - | 0.15 | einige Varianten haben einen niedrigeren C-Wert (≤0,08) für eine verbesserte Schweiß-/Intergranulatbeständigkeit. |
| Si (Silizium) | - | 1.0 | Desoxidationsmittel, geringer Einfluss auf die Hochtemperaturfestigkeit |
| Mn (Mangan) | - | 2.0 | Herstellungsverunreinigung/Zusatz zur Desoxidation |
| P (Phosphor) | - | 0.040 | Verunreinigungsgrenze |
| S (Schwefel) | - | 0.030 | Verunreinigungsgrenze; niedriger ist besser für die Bearbeitung/Oberflächenqualität |
| Cr (Chrom) | 17.0 | 20.0 | Primär-Passiv-Filmbildner |
| Ni (Nickel) | 8.0 | 11.0 | stabilisiert den Austenit und verbessert die Korrosionsbeständigkeit |
| N (Stickstoff) | - | Spur | manchmal in Low-C / N-verstärkten Versionen angegeben |
(Zusammengestellt aus AFNOR/Industrie-Umrechnungstabellen und Güteklassen-Datenblättern).
Praktischer Hinweis: Wenn Sie eine verbesserte Beständigkeit gegen interkristalline Korrosion nach dem Schweißen benötigen, wählen Sie die kohlenstoffärmere Variante (304L / Z2CN18-10-Äquivalente) oder spezifizieren Sie stabilisierte Güten (z. B. 321, 347) je nach Einsatzbedingungen.
Mechanische Eigenschaften und typische Lieferbedingungen
Die mechanischen Werte variieren je nach Härtegrad, Kaltverformung und genauer Chemie. Typische Eigenschaften für lösungsgeglühten Z12CN18-10 (repräsentativ für austenitische nichtrostende Stähle vom Typ 304) sind:
| Eigentum | Typischer Wert (lösungsgeglüht) |
|---|---|
| Dichte | ≈ 7,9 g/cm³ |
| Zugfestigkeit, Rm | 500 - 750 MPa (je nach Produktform) |
| Streckgrenze, Rp0,2 | ≈ 200 - 350 MPa (niedriger für geglühte Bleche; höher für kaltverformte Stangen) |
| Dehnung A (%) | 35% (variiert je nach Dicke und Produkt) |
| Härte (HB) | ~140 HBW typisch; Kaltbearbeitung erhöht die Härte |
Dies sind konservative Zahlen für den technischen Gebrauch - die Vertragswerte finden Sie in der MTR des Lieferanten.
Mikrogefüge und metallurgisches Verhalten
Z12CN18-10 ist voll austenitisch bei Umgebungstemperatur: Seine Kristallstruktur ist kubisch-flächenzentriert (FCC). Austenit bietet eine ausgezeichnete Zähigkeit bis hinunter zu kryogenen Temperaturen und eine gute Duktilität, wodurch sich die Sorte leicht kalt umformen lässt.
Die wichtigsten metallurgischen Punkte:
-
Sensibilisierung: Bei einer Temperatur von etwa 450-850 °C kann sich Chromkarbid (Cr₂₃C₆) an den Korngrenzen ausscheiden, wenn Kohlenstoff in ausreichender Menge vorhanden ist. Das führt zu interkristalline Korrosion in einigen Umgebungen. Die Verwendung kohlenstoffarmer Varianten (304L) oder stabilisierter Sorten verhindert dies.
-
Abhärtung durch Arbeit: Austenitische nichtrostende Stähle werden schnell kaltverfestigt - Umformvorgänge erhöhen die Festigkeit, verringern aber die Duktilität. Gestalten Sie die Umformvorgänge entsprechend.
-
Nicht magnetisch im geglühten Zustand: Typische austenitische Güten sind im lösungsgeglühten Zustand im Wesentlichen unmagnetisch; eine Kaltverformung kann eine gewisse magnetische Reaktion hervorrufen.
Korrosionsverhalten und Umweltgrenzwerte
Z12CN18-10 verhält sich wie andere austenitische 18/10-Sorten: Es hat eine schützende chromreiche passive Oxidschicht, die eine allgemeine Beständigkeit gegen oxidierende Atmosphären, Lebensmittel und viele Chemikalien bietet, aber es gibt Einschränkungen:
-
Allgemeiner atmosphärischer und Lebensmittelkontakt: Ausgezeichnet; weit verbreitet für Küchengeräte, Lebensmittelverarbeitungsanlagen und Architektur.
-
Chlorid-/Lochfraßanfälligkeit: In chloridreichen Umgebungen (Meerwasser, Sole, Tausalze) können 18/10-Sorten unter Lochfraß und Spaltkorrosion leiden - in diesen Fällen sollten Sie 316/EN 1.4401 (Mo-haltig) oder Duplex-Sorten in Betracht ziehen.
-
Spannungsrisskorrosion (SCC): Austenitische Güten sind anfällig für Chlorid-SCC in Gegenwart von Zugspannungen und erhöhter Temperatur. Konstruieren Sie so, dass anhaltende Zugspannungen in chloridhaltigen Umgebungen vermieden werden, oder wählen Sie SCC-resistente Legierungen.
Praktische Anleitung: Bei geschweißten Bauteilen sollte ein Glühen nach dem Schweißen oder die Verwendung kohlenstoffarmer/stabilisierter Alternativen in Betracht gezogen werden, wenn die geschweißte Struktur in korrosiven oder Hochtemperaturbereichen eingesetzt wird.
Fertigung - Umformung, Bearbeitung, Schweißen, Wärmebehandlung
Umformung & Kaltbearbeitung
-
Z12CN18-10 hat eine ausgezeichnete Duktilität und kann tiefgezogen, gebogen und kalt umgeformt werden. Aufgrund der schnellen Kaltverfestigung sollte die Umformung bei starken Abnahmen durch Zwischenglühungen erfolgen.
Bearbeitung -
Austenitische Sorten können gummiartig sein; verwenden Sie scharfe Werkzeuge, starre Einstellungen und Kühlmittel, und erwägen Sie, etwas höher schwefelhaltige Versionen nur dann zu spezifizieren, wenn eine spanlose Bearbeitung erforderlich ist (Schwefel verringert jedoch die Korrosionsbeständigkeit).
Schweißen -
Die Sorte lässt sich gut mit WIG, MIG, Widerstands- und anderen Standardverfahren schweißen. Ein typischer Schweißzusatzwerkstoff zur Anpassung der mechanischen und korrosiven Eigenschaften ist ER308/308L (oder ER309 für unähnliche Stähle). Vermeiden Sie Überhitzung und lange Haltezeiten im Sensibilisierungsbereich; verwenden Sie einen kohlenstoffarmen Schweißzusatz oder ein Lösungsglühen nach dem Schweißen, falls erforderlich.
Wärmebehandlung -
Lösungsglühen bei ~1.040-1.120 °C und anschließendes schnelles Abschrecken (je nach Abschnitt mit Wasser oder Luft), um die Karbide wieder aufzulösen und die Korrosionsbeständigkeit wiederherzustellen. Es gibt keine Härtung durch konventionelle Wärmebehandlung (es handelt sich nicht um eine wärmebehandelbare Legierung); die Festigkeit wird durch Kaltverformung erhöht.
Normen, Querverweise und Äquivalente
Z12CN18-10 erscheint in AFNOR / französischen Tabellen und wird in den Datenbanken der Industrie häufig mit Querverweisen auf internationale Güten versehen. Zu den repräsentativen Äquivalenten und Referenzen gehören:
-
EN / DIN: X5CrNi18-10 / 1.4301 (entspricht der AISI 304-Familie).
-
AISI / UNS: Oft funktional gleichwertig mit 304 (S30400) oder enge Familienangehörige, wobei die genaue Zuordnung von den Kohlenstoffgrenzen abhängt.
-
JIS / SUS: SUS304 und verwandte Güten nach JIS.
Das ist wichtig: Querverweistabellen variieren - überprüfen Sie immer das Äquivalent, auf das Sie sich verlassen, indem Sie die Zusammensetzungsfenster und die beabsichtigte Produktform überprüfen. Einige AFNOR-Codes (z. B. Z2CN18-10 vs. Z12CN18-10) stellen subtile Unterschiede dar, die von den französischen Normen beabsichtigt sind; überprüfen Sie das genaue Blatt/die Version, die vom Lieferanten verwendet wird.
Typische Anwendungen und Anwendungsfälle in der Industrie
Z12CN18-10 ist ein allgemeiner austenitischer Edelstahl, der überall dort eingesetzt wird, wo Korrosionsbeständigkeit, eine ästhetische Oberfläche und Verformbarkeit erforderlich sind:
-
Lebensmittelverarbeitungsgeräte, Kessel, Utensilien, Besteck und Küchengeräte.
-
Architektonische Verkleidungen und Innenverkleidungen (wo Polieren und Oberflächengüte wichtig sind).
-
Chemieanlagenausrüstung für chlorfreie Prozesse, Tanks und Rohrleitungen für leicht korrosive Flüssigkeiten.
-
Befestigungselemente, Bolzen und gezogene Teile (wenn Oberflächengüte und Korrosionsbeständigkeit erforderlich sind).
-
Automobilverkleidungen und kleine Strukturteile in unkritischen Korrosionszonen.
Bei der Auswahl von Z12CN18-10 für bestimmte Anwendungen sollten Betriebstemperatur, Chloridbelastung und Schweißanforderungen berücksichtigt werden.
Prüfung, Qualitätskontrolle und Inspektion
Für die Einhaltung der Spezifikationen und die Abnahmeprüfung sind die folgenden Anforderungen üblich:
-
Mühlenprüfbericht (MTR): Prüfen Sie die chemische Zusammensetzung (jedes Los) und die mechanischen Werte (Zugfestigkeit, Streckung, Dehnung).
-
Korrosionsprüfung: Bei kritischen Einsätzen ist eine Lochfraßprüfung oder eine Prüfung nach ASTM G48 in chloridhaltigen Lösungen erforderlich, wenn das Risiko von Lochfraß bedenklich ist.
-
Schweißnahtprüfung: Röntgendurchleuchtung oder Farbeindringprüfung für drucktragende oder sicherheitsrelevante Teile sowie Korrosionsprüfungen nach dem Schweißen, wenn eine Sensibilisierung möglich ist.
-
Überprüfung der Oberflächengüte: Ra-Messungen und Sichtprüfungen für architektonische oder hygienische Zwecke.
Tipps zur Beschaffung und Spezifikation
Bei der Bestellung oder Spezifizierung von Z12CN18-10 sollten Sie diese praktische Checkliste beachten:
-
Geben Sie die genaue AFNOR-Nummer und die entsprechende Ausgabe an. Wenn Ihre Lieferkette ein internationales Äquivalent verlangt, geben Sie beide an (z. B. Z12CN18-10 / X5CrNi18-10) und führen Sie die von Ihnen akzeptierte Toleranztabelle auf.
-
Anforderung von Werkszeugnissen (EN 10204 3.1 oder 3.2) für kritische Teile.
-
Staatliche Schweiß- und Nachschweißanforderungen. Wenn das Teil geschweißt und in chloridhaltiger Umgebung verwendet wird, sind kohlenstoffarme oder stabilisierte Alternativen erforderlich.
-
Festlegung von Grenzwerten für die Oberflächenbeschaffenheit und mechanische Prüfungen im Vorfeld (Ra, Härte, Zugfestigkeit).
-
Fragen Sie nach dem Produktionsweg und der Rückverfolgbarkeit: kaltgewalzt vs. warmgewalzt, Glühzeitplan, und ob der Lieferant Vakuum- oder konventionelles Schmelzen verwendet (relevant für den Grad der Einschlüsse).
Nachhaltigkeit und Wiederverwertbarkeit
Austenitische nichtrostende Stähle sind in hohem Maße recycelbar; die Rückgewinnungsquoten von Schrott sind hoch, und bei der Produktion von nichtrostenden Stählen wird in der Regel ein erheblicher Anteil an recyceltem Ausgangsmaterial verwendet. Die Verwendung von Z12CN18-10 in Konstruktionen, die eine Demontage und Materialsortierung ermöglichen, verbessert die Kreislauffähigkeit. Lebenszyklusanalysen sprechen im Allgemeinen für nichtrostende Stähle, wenn eine lange Lebensdauer und ein geringer Wartungsaufwand in korrosiven Umgebungen erforderlich sind.
| Merkmal | Z12CN18-10 (18/10) | 304L (niedriges C) | 316 (Mo) |
|---|---|---|---|
| Cr (%) | 17-20 | 17-19 | 16-18 |
| Ni (%) | 8-11 | 8-12 | 10-14 |
| C (maximal) | 0.15 | 0.03 | 0.08 |
| Korrosion bei Chloriden | Mäßiges Risiko von Lochfraß | Etwas besser für geschweißte Teile | Viel besser (Mo verbessert die Lochfraßbeständigkeit) |
| Schweißeignung | Gut | Hervorragend geeignet für die Bekämpfung interkristalliner Korrosion | Gut; sorgfältiger Füllstoff erforderlich |
| Typische Verwendung | Allgemeiner Zweck | Geschweißte Konstruktionen, Druckbehälter | Marine, chemische und chloridhaltige Umgebungen |
FAQs
-
Ist Z12CN18-10 dasselbe wie AISI 304?
In vielen Referenztabellen wird dieser Werkstoff als gleichwertig oder eng verwandt mit der 18/10-Familie (EN X5CrNi18-10 / 1.4301) angesehen, aber überprüfen Sie immer die genaue Zusammensetzung und die Kohlenstoffgrenzwerte auf dem Werkszeugnis, bevor Sie ihn ersetzen. -
Kann ich Z12CN18-10 ohne speziellen Füllstoff schweißen?
Ja, standardmäßige austenitische Schweißzusatzwerkstoffe (ER308/308L) werden in der Regel empfohlen, um die gleichen Korrosions- und mechanischen Eigenschaften zu erzielen. Für kritische Anwendungen oder zur Vermeidung von Sensibilisierung verwenden Sie kohlenstoffarme Schweißzusätze oder wählen Sie die kohlenstoffarme Variante. -
Ist Z12CN18-10 meerwasserbeständig?
Nicht zuverlässig; bei ständiger Seewassereinwirkung sollten Sie Mo-haltige Sorten wie 316 oder Duplex-Edelstähle wählen, die eine wesentlich bessere Lochfraß- und Spaltfestigkeit aufweisen. -
Ist für Z12CN18-10 eine Wärmebehandlung zum Härten erforderlich?
Nein. Es handelt sich nicht um eine wärmebehandelbare, ausscheidungshärtende Sorte - die Festigkeit wird durch Kaltverformung erreicht; das Glühen dient der Wiederherstellung der Duktilität und Korrosionsbeständigkeit. -
Welche gängigen Produktformen gibt es?

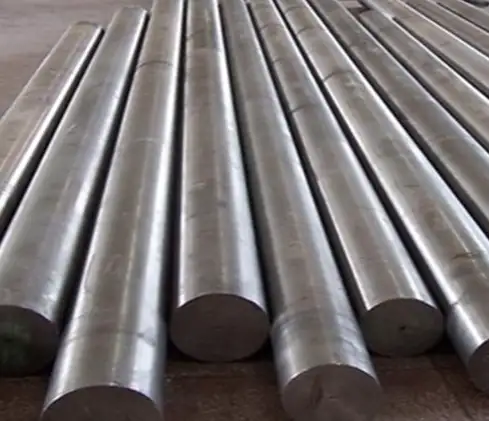

Bleche, Platten, Coils, Stangen, Drähte, Rohre und Schmiedestücke - die Verfügbarkeit variiert je nach Werk und Lagerhalter. Fordern Sie die Produktform und die Lieferbedingungen bei Ihrem Lieferanten an. -
Wie lässt sich interkristalline Korrosion nach dem Schweißen vermeiden?
Verwenden Sie kohlenstoffarme Varianten (z. B. 304L), führen Sie nach dem Schweißen ein Lösungsglühen durch, wenn dies möglich ist, oder wählen Sie stabilisierte Sorten (321, 347), die den Kohlenstoff binden. -
Ist die Sorte magnetisch?
Im lösungsgeglühten Zustand ist es im Wesentlichen unmagnetisch. Durch Kaltverformung kann ein gewisser Ferromagnetismus erzeugt werden. -
Typische Zugfestigkeit und Dehnung?
Die Zugfestigkeit liegt in der Regel zwischen ~500-750 MPa, je nach Produkt und Kaltverformung; die Dehnung im geglühten Zustand beträgt normalerweise >30%. Verwenden Sie für die Auslegung immer die MTR-Werte des Lieferanten. -
Welche Oberflächenausführungen sind verfügbar?
Fräsen, #2B, BA, No.4 gebürstet und poliert sind gängige Oberflächen. Spezifizieren Sie die Anforderungen an die Ra- oder Hochglanzoberfläche, wenn das Aussehen oder die Hygiene wichtig sind. -
Umwelt-/Sicherheitsbedenken bei der Herstellung?
Beim Schweißen und Schleifen entstehen Dämpfe und Partikel; befolgen Sie die üblichen industriellen Hygienemaßnahmen (Belüftung, PSA). In rauen Umgebungen sollten Sie eine korrosionsbeständigere Legierung wählen, um häufigen Austausch und damit verbundene Umweltbelastungen zu vermeiden.
Abschließende Hinweise für Ingenieure und Einkäufer
Z12CN18-10 gehört zur großen und gut verstandenen Familie der austenitischen 18/10-Stähle und ist eine wirtschaftliche, zuverlässige Wahl für viele allgemeine Anwendungen. Wenn Sie diesen Stahl für den Einsatz in geschweißten Baugruppen, in chloridhaltigen Umgebungen oder für Hochtemperaturanwendungen spezifizieren, prüfen Sie das Werkszertifikat, wählen Sie geeignete Untergüten (Low-C oder stabilisiert) und konsultieren Sie Korrosions- und Schweißexperten für kritische Komponenten. Für eine schnelle Bestätigung der Gleichwertigkeit mit einer internationalen Norm vergleichen Sie immer die Genaue Grenzen der Zusammensetzung (Cr, Ni, C), anstatt sich nur auf eine Namenszuordnung zu verlassen.
