¿Qué es una prueba hidrostática de fontanería? Cómo funciona, coste

Una prueba hidrostática de fontanería consiste en llenar de agua una tubería, un accesorio o un recipiente a presión y elevar la presión interna hasta aproximadamente 1,5 veces la presión nominal de trabajo del sistema, manteniéndola así durante un periodo determinado mientras un técnico observa el manómetro para detectar cualquier caída de presión que indique una fuga. El coste oscila entre 150 y 500 dólares para una prueba de fontanería residencial y asciende a miles de dólares en el caso de los sistemas de tuberías industriales que requieren testigos certificados, manómetros calibrados e informes de prueba documentados. Esa es la respuesta práctica. A continuación se explica por qué la prueba funciona de esta manera, qué significan realmente las cifras y en qué se diferencia el proceso entre una inspección doméstica y un sistema de presión industrial homologado, que es la parte de este trabajo de la que nos ocupamos a diario en MWalloys con tuberías fabricadas en aleaciones de níquel y acero inoxidable destinadas a plantas químicas y plataformas marinas.

Hemos sometido a presión suficientes tramos de tubería como para saber que la prueba en sí misma es pura física: el agua no se comprime como lo hace el aire, por lo que cualquier pérdida de volumen dentro de un sistema sellado se refleja inmediatamente como una caída de presión en el manómetro. La complejidad reside en los detalles: la duración de la prueba, el cálculo de la presión, la corrección de la temperatura y lo que ocurre cuando la aguja del manómetro se mueve realmente.

¿Qué se mide realmente en una prueba hidrostática?

La prueba mide directamente un parámetro —la retención de presión a lo largo del tiempo— y, a partir de esa única medición, deduce indirectamente dos aspectos: la integridad estructural y la estanqueidad de las uniones. Se bombea agua a una sección aislada de la tubería o a un recipiente hasta que la presión interna alcanza un valor objetivo superior a la presión normal de funcionamiento. A continuación, el sistema permanece sellado durante un periodo de mantenimiento definido y, si la presión se mantiene estable dentro de una tolerancia aceptable, la sección supera la prueba. Si la presión desciende por debajo de esa tolerancia, significa que hay una fuga: un racor mal ajustado, una soldadura porosa, una fisura capilar en una unión o una válvula que no cierra correctamente.

Se opta por el agua en lugar del aire o el gas por una razón concreta que explicamos a los clientes que nos preguntan por qué no nos limitamos a presurizar con aire comprimido. El agua es prácticamente incompresible, por lo que una pequeña fuga produce una caída de presión cuantificable y proporcional casi al instante. El aire comprimido almacena una enorme cantidad de energía cuando se comprime, por lo que un fallo durante una prueba neumática puede provocar que salgan disparados fragmentos con una fuerza peligrosa, mientras que un fallo en una prueba hidrostática suele limitarse a una fuga de agua en el punto de fallo, con una liberación de energía almacenada mucho menor. Esta es también la razón por la que la mayoría de las normativas de fontanería y tuberías exigen las pruebas hidrostáticas como método por defecto y solo permiten las pruebas neumáticas en condiciones específicas y estrictamente controladas.

¿Cómo se calcula la presión de prueba correcta?

La fórmula estándar utilizada en los códigos de fontanería residencial y en la mayoría de los códigos de tuberías industriales establece la presión de ensayo en 1,5 veces la presión máxima de trabajo admisible (MAWP) del componente del sistema que se somete a ensayo. Una tubería con una presión de trabajo nominal de 150 psi se somete a ensayo a 225 psi. Este multiplicador no es arbitrario, sino que se deriva del margen de seguridad incorporado en los códigos de diseño de recipientes a presión y tuberías, y el ensayo por encima de la presión de trabajo confirma que el sistema dispone de margen antes de acercarse a su punto real de fallo.

En primer lugar, calculamos la presión de ensayo según la normativa aplicable y, a continuación, según la presión nominal del componente específico, ya que utilizar un multiplicador genérico de 1,5 sin comprobar la edición de la normativa aplicable es uno de los errores más comunes que observamos que cometen los subcontratistas en obras industriales. Los recipientes de la Sección VIII de la ASME, por ejemplo, utilizan un multiplicador diferente al de las tuberías de la norma ASME B31.3, y cometer un error en este aspecto puede dar lugar a que el sistema se someta a una prueba insuficiente —lo que provocaría un fallo durante su funcionamiento— o a que se someta a un componente a una presión excesiva, superior a la que su unión más débil puede tolerar de forma segura durante la propia prueba.

¿Cuánto tiempo debe durar realmente el periodo de retención de la prueba?

La mayoría de las normativas de fontanería residencial exigen un tiempo de mantenimiento mínimo de entre 15 minutos y 2 horas, dependiendo de la jurisdicción y del material de las tuberías, mientras que las normativas de tuberías industriales suelen especificar un mínimo de 10 minutos a la presión de prueba; la duración total de la prueba, incluyendo la presurización y la inspección visual, suele oscilar entre 30 minutos y varias horas en el caso de los sistemas de gran tamaño. Hemos realizado pruebas en tramos largos de tubería que nos han llevado casi todo un turno, si se tiene en cuenta el tiempo de llenado, la purga de aire, la presurización, el propio periodo de mantenimiento de la presión y la inspección visual mientras se mantiene la presión.

El periodo de mantenimiento de la presión existe por una razón que va más allá de la mera observación de un manómetro. El agua absorbe calor de la pared de la tubería y del aire circundante durante la presurización, y se tarda un tiempo en alcanzar el equilibrio térmico. Una lectura realizada demasiado pronto puede mostrar una caída de presión falsa simplemente porque el agua aún se está enfriando y contrayéndose ligeramente, no porque haya alguna fuga. Por eso la mayoría de las normativas distinguen entre el periodo de estabilización inicial y el periodo de mantenimiento de presión propiamente dicho, y por eso precipitarse en una prueba para ahorrar tiempo en una obra produce resultados poco fiables que, o bien declaran erróneamente defectuoso un sistema en buen estado o, lo que es peor, dan el visto bueno erróneamente a un sistema con una fuga lenta que aún no se ha detectado en el manómetro.

¿Qué pasos se siguen durante una prueba real?

Acompañamos a cada cliente a lo largo del mismo proceso, independientemente de si se trata de una vivienda con tres baños o de un tramo de tubería de Inconel de 40 pies destinado a una refinería.

En primer lugar, el aislamiento. La sección sometida a ensayo se aísla del resto del sistema mediante tapones de ensayo, bridas ciegas o válvulas homologadas para la presión de ensayo, y se tapan todos los extremos abiertos que no formen parte del límite del ensayo.

En segundo lugar, la purga de aire. El sistema se llena lentamente desde el punto más bajo, mientras que las válvulas de purga se abren en los puntos más altos, ya que el aire atrapado se comprime bajo presión y produce lecturas de presión falsas y variables que ocultan las fugas reales. Este paso se omite con más frecuencia de la que debería en los trabajos residenciales, y es la principal causa de los resultados inconclusos de las pruebas con los que nos encontramos cuando nos llaman para solucionar los problemas de una inspección fallida.

En tercer lugar, la presurización. Una bomba de ensayo —manual en el caso de pequeños sistemas residenciales o accionada por motor para volúmenes industriales— aumenta la presión gradualmente hasta el valor de ensayo calculado, nunca de un solo golpe, ya que la presurización rápida puede, por sí misma, provocar tensiones que se manifiesten como un falso fallo.

En cuarto lugar, la retención y la inspección. La presión se mantiene en el nivel objetivo durante el tiempo exigido por la normativa, mientras un técnico recorre físicamente todo el tramo sometido a prueba, observando y escuchando en busca de fugas en cada unión, racor, soldadura y asiento de válvula.

En quinto lugar, la documentación. En el caso de los trabajos residenciales, puede tratarse de una ficha de inspección firmada. En el caso de los trabajos industriales, se trata de un informe de ensayo completo en el que figuren los certificados de calibración de los medidores, el medio de ensayo, la temperatura, las lecturas de presión al inicio y al final, la duración del mantenimiento de la presión y la firma del inspector, ya que dicho documento pasa a formar parte del registro permanente de calidad del sistema de tuberías.

¿Qué equipo se necesita realmente para realizar esta prueba correctamente?

Un manómetro calibrado es más importante de lo que la mayoría de los propietarios creen. Un manómetro que no se haya comprobado con respecto a una referencia conocida en el último año puede presentar un error de varias psi, lo que no tiene mucha importancia en una tubería residencial de 60 psi, pero sí es muy relevante en una línea de proceso de 1 500 psi, donde ese mismo margen de error podría ocultar un defecto real o rechazar erróneamente una soldadura en buen estado. Todos los manómetros que utilizamos en los paquetes de ensayo de tuberías fabricadas cuentan con un certificado de calibración vigente trazable a un patrón nacional, y dicho certificado se envía junto con el paquete de documentación final al cliente.

¿Cuánto cuesta realmente una prueba hidrostática?

El coste depende de la envergadura, la accesibilidad y de si la obra requiere la presencia de un testigo certificado para la documentación de cumplimiento de la normativa.

Fijamos el precio de los paquetes de pruebas industriales en función de una serie de variables en las que los propietarios de viviendas nunca tienen que pensar, como el abastecimiento y la evacuación de agua para pruebas de gran volumen, las tarifas diarias de los inspectores externos cuando el departamento de calidad de un cliente requiere un testigo independiente, y las horas de mano de obra necesarias para montar cabezales de prueba temporales en un carrete que posteriormente se soldará a un sistema más grande. Una pequeña prueba de fugas residencial cuesta menos, principalmente porque tanto el volumen de agua como la carga administrativa son una fracción de lo que requiere un recipiente con el sello ASME.

¿Qué provoca que falle una prueba hidrostática?

Una caída de presión durante el periodo de mantenimiento supone que la prueba ha fallado, y la causa casi siempre se enmarca en una de estas categorías, ordenadas según la frecuencia con la que las encontramos en las obras.

Los accesorios sueltos o mal colocados son la causa de la mayoría de los fallos en las pruebas residenciales, sobre todo las uniones roscadas que no se han apretado con el par de apriete adecuado o las uniones soldadas con una cobertura insuficiente de fundente. Los defectos de soldadura, como la porosidad, la fusión incompleta o las grietas en caliente con las que nos encontramos habitualmente en la fabricación de aleaciones de níquel, son la causa de la mayoría de los fallos en las pruebas industriales y suelen requerir el rectificado del defecto y una nueva soldadura antes de volver a realizar la prueba. Las fugas en el asiento de una válvula se detectan cuando una válvula utilizada para aislar la sección de ensayo no se asienta completamente, lo que a veces se confunde con un fallo en la tubería o en la unión hasta que la propia válvula se aísla y se comprueba por separado. La expansión o contracción térmica simula una fuga cuando no se ha tenido debidamente en cuenta la corrección de temperatura durante la prueba, lo que produce un cambio de presión que no tiene nada que ver con un defecto real. El mal funcionamiento de los manómetros o del equipo, incluyendo un tapón de prueba defectuoso o un manómetro sin calibrar, provoca en ocasiones un falso fallo que hace perder horas antes de que a alguien se le ocurra cambiar el manómetro y volver a realizar la prueba.

Siempre volvemos a realizar pruebas tras cualquier reparación; nunca damos por sentado que una reparación visible haya resuelto el problema, ya que una junta reparada que no se haya preparado adecuadamente puede presentar fugas a un ritmo menor que, aun así, no supere el periodo de resistencia prolongado, aunque el goteo evidente haya cesado.

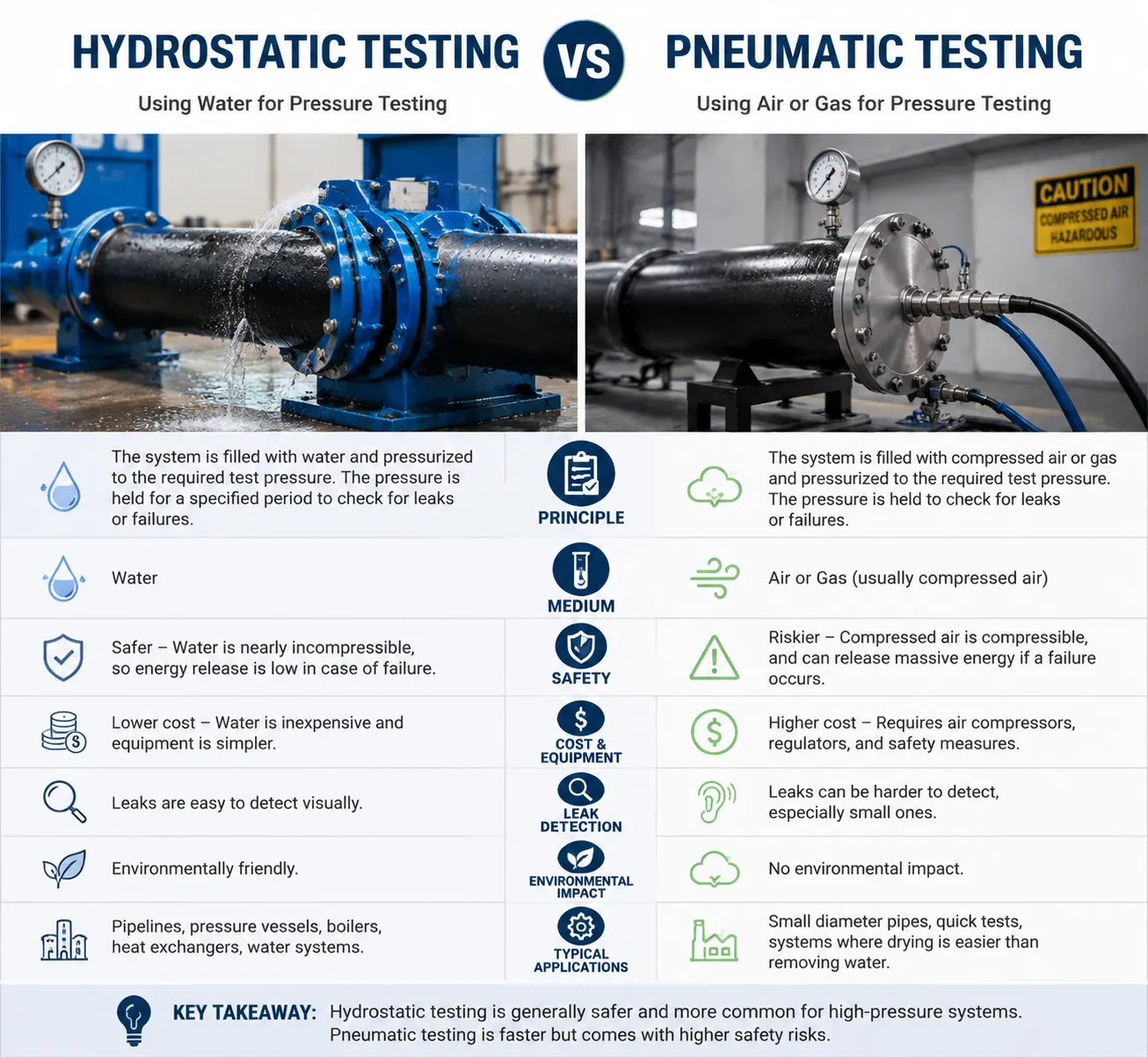

Pruebas hidrostáticas frente a pruebas neumáticas: ¿cuál es la más adecuada para tu proyecto?

Por norma general, realizamos ensayos hidrostáticos en prácticamente todos los trabajos, a menos que el sistema del cliente no pueda soportar realmente la exposición al agua, como ocurre con ciertas líneas de distribución de gas o sistemas que van a funcionar en entornos con temperaturas bajo cero, donde el agua residual podría agrietar un racor antes de que el sistema se vacíe y se seque. Las pruebas neumáticas tienen su lugar, pero el protocolo de seguridad que las rodea —zonas de exclusión, dispositivos de alivio de presión, presurización gradual por etapas— es considerablemente más complejo de lo que la mayoría de la gente supone, lo cual es otra razón por la que las normativas suelen recomendar las pruebas hidrostáticas como opción predeterminada.

¿Qué normas y estándares regulan los ensayos hidrostáticos?

Elaboramos nuestros paquetes de pruebas de fabricación de acuerdo con la normativa que rija el proyecto del cliente, en lugar de seguir una norma interna genérica, ya que un recipiente a presión destinado a la certificación según la Sección VIII de la ASME tiene requisitos de documentación y presencia de testigos totalmente diferentes a los de un tramo de tubería sometido a pruebas únicamente según la norma B31.3, y mezclar esos requisitos retrasa la aceptación del proyecto mucho más de lo que la propia prueba cuesta en tiempo.

¿Qué ocurre una vez que un sistema supera la prueba?

Superar la prueba no pone fin al proceso, sino que da inicio al historial de documentación que acompaña al sistema a lo largo de su vida útil. Las inspecciones residenciales suelen requerir una ficha de prueba firmada que el departamento de urbanismo local conserva como parte del expediente de la licencia, y los propietarios deben guardar una copia para futuras transacciones inmobiliarias, ya que los inspectores de algunos compradores solicitan pruebas de que se ha superado la prueba de presión en las instalaciones de fontanería más recientes. Los sistemas industriales requieren un informe de prueba formal que pasa a formar parte del expediente de datos de fabricación, a menudo junto con los certificados de materiales, las homologaciones de procedimientos de soldadura y los informes de ensayos no destructivos (END) que comentamos en nuestro trabajo sobre la fabricación de aleaciones de níquel; todo ello acompaña al equipo durante su vida útil y se consulta durante futuras inspecciones en servicio.

El drenaje y secado adecuados del sistema tras una prueba hidrostática son más importantes de lo que la gente cree, sobre todo en el caso de los sistemas que permanecerán inactivos antes de entrar en servicio, ya que el agua residual que queda en los puntos bajos de las tuberías de acero inoxidable o de aleaciones de níquel puede favorecer la corrosión por picaduras o, en climas fríos, provocar daños por congelación antes incluso de que el sistema haya completado su primer ciclo de funcionamiento. Especificamos un vaciado completo y, en los sistemas de acero inoxidable y aleaciones de níquel, a veces una purga con nitrógeno para eliminar la humedad residual antes de que las tuberías se envíen o se almacenen.

Preguntas frecuentes

¿Cuánto tiempo debe mantener la presión una prueba hidrostática de fontanería para que se considere superada?
La mayoría de las normativas residenciales exigen un tiempo de mantenimiento mínimo de entre 15 minutos y 2 horas, mientras que las normativas de tuberías industriales suelen especificar al menos 10 minutos a la presión máxima de ensayo, con un plazo total de inspección más prolongado. La duración exacta depende del código de fontanería de la jurisdicción local o, en el caso de las instalaciones industriales, del código de ingeniería aplicable, como la norma ASME B31.3. Siempre confirmamos el requisito específico de tiempo de mantenimiento con el inspector o consultando el código de referencia antes de programar la prueba, ya que acudir con una duración errónea en mente supone desperdiciar todo un ciclo de prueba.

¿Puede una prueba hidrostática dañar las tuberías o los accesorios nuevos?
Una prueba realizada correctamente a la presión calculada adecuada no dañará las tuberías ni los accesorios en buen estado, ya que la presión de prueba se encuentra dentro del margen de seguridad de diseño previsto en las especificaciones del material. Los daños se producen casi exclusivamente por errores del operario, por una presurización repentina en lugar de un aumento gradual, por superar la presión de prueba calculada o por someter a prueba un componente que ya presentaba defectos antes de que comenzara la prueba. Siempre presurizamos de forma gradual y nunca superamos el máximo calculado según la normativa, lo que protege tanto al sistema como la validez del resultado de la prueba.

¿Cuál es la diferencia entre una prueba preliminar y una prueba final de fontanería?
La prueba de instalación en bruto se realiza antes de cerrar las paredes e instalar los grifos, con el fin de comprobar si hay fugas en la red de tuberías a la vista, mientras todo sigue siendo visible y accesible para su reparación. La prueba final se lleva a cabo una vez conectados los grifos y cuando el sistema está prácticamente terminado, para confirmar que todo el conjunto soporta la presión en condiciones reales de funcionamiento. Saltarse la prueba de instalación preliminar para ahorrar tiempo es un atajo habitual que acaba saliendo caro, ya que detectar una fuga una vez instalados los paneles de yeso cuesta mucho más en mano de obra de reparación que detectarla durante la fase de instalación preliminar, cuando todo es accesible.

¿Detecta una prueba hidrostática las fugas lentas que solo se aprecian al cabo de varios días?
Una prueba hidrostática estándar con un periodo de espera de entre 15 minutos y 2 horas no detectará de forma fiable fugas extremadamente lentas, como una grieta capilar que solo pierda una fracción de psi por hora. En los casos en los que se sospeche de una fuga lenta pero esta no se haya confirmado mediante la prueba estándar, ampliamos el periodo de mantenimiento a 24 horas o más, utilizando un registrador de datos que registre la presión de forma continua, lo cual es una práctica habitual en sistemas industriales de gran valor, en los que una fuga lenta durante el funcionamiento resultaría mucho más costosa que el tiempo adicional dedicado a la prueba desde el principio.

¿Es obligatorio por ley realizar pruebas hidrostáticas en las nuevas instalaciones de fontanería?
Sí, en casi todas las jurisdicciones de Estados Unidos y en la mayoría de los códigos de construcción internacionales, las nuevas instalaciones de fontanería deben superar una prueba de presión antes de que se apruebe la inspección final, y este requisito figura directamente en el código de fontanería adoptado, ya sea el IPC o el UPC. Saltarse este paso no es una cuestión de preferencia, sino una infracción del código que impedirá que el proyecto obtenga el certificado de ocupación. Consideramos esta prueba como una etapa obligatoria en el calendario de cada proyecto, no como un control de calidad opcional.

¿A qué presión deben someterse a ensayo las tuberías de cobre o PEX de uso doméstico?
La mayoría de las normativas residenciales exigen que las pruebas se realicen a 1,5 veces la presión de trabajo del sistema o a una presión mínima fija —normalmente 100 psi—, según lo que especifique la normativa local, y que se mantenga durante un tiempo mínimo que varía según la jurisdicción. Tanto el cobre como el PEX soportan sin problemas las presiones de prueba residenciales estándar cuando están correctamente instalados, aunque los sistemas de PEX a veces muestran un pequeño ajuste de presión, previsible, durante los primeros minutos, ya que el propio tubo experimenta una ligera expansión elástica bajo presión, lo cual es normal y no supone una fuga.

¿Cómo se localiza con exactitud el punto de una fuga tras un fallo en la prueba hidrostática?
La localización de la fuga comienza con una inspección visual y auditiva de cada junta mientras se mantiene la presión, ya que la mayoría de las fugas son visibles en forma de mancha de humedad, goteo o silbido audible en el punto de fallo. Cuando la fuga está oculta detrás de una pared o bajo tierra, aislamos las secciones de forma secuencial mediante válvulas para delimitar en qué segmento se está produciendo la caída de presión; a continuación, utilizamos equipos de detección acústica de fugas para las tuberías subterráneas u ocultas en las que no es posible realizar una inspección visual. Los aditivos colorantes añadidos al agua de prueba a veces ayudan a confirmar la ubicación exacta una vez que se ha delimitado la zona general.

¿Se puede utilizar agua caliente en lugar de agua fría para una prueba hidrostática?
El agua fría es el medio de ensayo estándar, ya que la estabilidad de la temperatura durante el periodo de mantenimiento es fundamental para obtener lecturas de presión precisas, mientras que el agua caliente introduce efectos adicionales de enfriamiento y contracción que complican la interpretación del manómetro. El uso de agua caliente puede provocar una caída de presión que parece una fuga, pero que en realidad se debe únicamente a la contracción térmica a medida que el agua se enfría durante el ensayo. Siempre llenamos el sistema con agua a temperatura ambiente y dejamos que se estabilice térmicamente antes de iniciar el periodo de mantenimiento cronometrado.

¿Cuál es la presión mínima de prueba para un sistema residencial de desagüe, evacuación y ventilación?
Los sistemas DWV, a diferencia de las tuberías de suministro a presión, suelen someterse a pruebas con una columna de agua estática de al menos 10 pies de altura o con una prueba de aire a 5 psi, ya que estos sistemas funcionan por flujo por gravedad en lugar de por presión continua. La menor presión de prueba se debe a que las tuberías DWV nunca experimentan una presión interna significativa durante su funcionamiento normal, por lo que la prueba se limita a confirmar la integridad de las uniones, más que la capacidad estructural de resistencia a la presión. La normativa local determina si en una jurisdicción concreta se aplica el método de la columna de agua o el de la presión de aire.

¿En qué se diferencia el ensayo hidrostático de las tuberías industriales de aleación de níquel o de acero inoxidable del de las tuberías de acero estándar?
El procedimiento de ensayo en sí mismo sigue los mismos principios basados en normas, independientemente del material; sin embargo, los sistemas de aleaciones de níquel y acero inoxidable requieren una atención especial al contenido de cloruro en el agua de ensayo, ya que los cloruros residuales que quedan en contacto con las superficies de acero inoxidable o de aleaciones de níquel tras el ensayo pueden favorecer la corrosión por tensión con el paso del tiempo. Especificamos el uso de agua con bajo contenido en cloruro o desmineralizada para ensayar tuberías de acero inoxidable y de aleaciones de níquel, y siempre completamos el proceso con un ciclo exhaustivo de drenaje y secado, una precaución que no suele ser necesaria en los sistemas estándar de acero al carbono.

Fuentes verificables

Código Internacional de Fontanería, Consejo Internacional de Códigos, edición actual, sección sobre requisitos de ensayos hidrostáticos y neumáticos.

Código Uniforme de Fontanería, Asociación Internacional de Funcionarios de Fontanería y Mecánica, sección sobre ensayos de sistemas de fontanería.

ASME B31.3, Tuberías de proceso, Sociedad Americana de Ingenieros Mecánicos, capítulo sobre ensayos de presión.

Código ASME de calderas y recipientes a presión, Sección VIII, División 1, Sociedad Americana de Ingenieros Mecánicos: requisitos para ensayos de presión.

NFPA 13, Norma para la instalación de sistemas de rociadores, Asociación Nacional de Protección contra Incendios, sección sobre el procedimiento de ensayo hidrostático.

API 570, Código de inspección de tuberías, Instituto Americano del Petróleo, directrices para las pruebas de presión de tuberías en servicio.

Asociación Americana de Abastecimiento de Agua (American Water Works Association), directrices técnicas sobre ensayos hidrostáticos de las tuberías de distribución de agua.
