إنكونيل هي عائلة من السبائك الفائقة القائمة على النيكل التي يتم اختيارها عندما تجمع البيئات بين درجات الحرارة العالية والإجهاد الميكانيكي والكيمياء العدوانية؛ وهذا يعني بالنسبة للهندسة العملية أن Inconel عادةً ما يتم تحديده لأجزاء المحركات النفاثة ذات المقطع الساخن وتوربينات الغاز ومعدات المعالجة الكيميائية والمكونات تحت سطح البحر والأجهزة النووية ومحطات الطاقة والمثبتات والأنابيب الحرجة حيثما تفشل المعادن الأخرى. وينبع هذا الاستنتاج من المزيج الفريد لعائلة السبائك من القوة في درجات الحرارة العالية، ومقاومة الأكسدة، ومقاومة التآكل، بالإضافة إلى قابلية اللحام الجيدة واستجابات المعالجة الحرارية التي يمكن التنبؤ بها.
1. ما هو الإنكونيل؟
يشير Inconel إلى اسم تجاري يُستخدم لعدة عائلات من سبائك النيكل والكروم والنيكل والكروم والحديد المصممة للأداء حيثما تخلق درجات الحرارة والأكسدة والمواد الكيميائية المسببة للتآكل تحديات شديدة. وتكتسب هذه السبائك قوة عالية من صناعة السبائك الصلبة أو التصلب بالترسيب مع عناصر السبائك الشائعة بما في ذلك الكروم والموليبدينوم والنيوبيوم (الكولومبيوم) والتيتانيوم والألومنيوم. تزيد هذه الإضافات من القوة، وترفع درجة الحرارة التي تظل فيها طبقة الأكسيد الواقية مستقرة، وتحسّن مقاومة الهجوم الموضعي في الكلوريد أو الوسط الحمضي. للاطلاع على نظرة عامة فنية وجداول التركيب التفصيلية، يمكن الاطلاع على النشرات الفنية للمصنعين لـ إنكونيل 718 و إنكونيل 625 توفير بيانات موثوقة.
لماذا النيكل؟ يشكّل النيكل المصفوفة المطيلة التي تتحمل الأكسدة والدورة الحرارية بينما تخلق عناصر السبائك كيمياء السطح الواقية ومراحل الترسيب التي توفر مقاومة الزحف. كما تساهم مقاومة النيكل المتأصلة في التآكل في الأداء الجيد في مياه البحر والبيئات الحمضية، مما يجعل السبائك مناسبة للقطاعات البحرية والكيميائية وقطاعات الطاقة. تلخص الوثائق الإرشادية الصناعية الصادرة عن معهد النيكل سلوك سبائك النيكل القاعدي في البيئات القاسية.
2. درجات الإينكونيل الرئيسية والفروق العملية
عادةً ما يواجه المهندسون العديد من درجات Inconel. يقارن الجدول أدناه بين السبائك الأكثر تحديدًا، مع تسليط الضوء على السبب الرئيسي لاختيار كل منها.
| الدرجة (الاسم الشائع) | UNS / W.No. | آلية القوة | غلاف الخدمة النموذجي (اسمي) | الاستخدامات النموذجية |
|---|---|---|---|---|
| إنكونيل 718 | رقم الأمم المتحدة N07718 / 2.4668 | مراحل التصلب بالترسيب (أطوار γ، γʺ) | -250 درجة مئوية إلى ~700 درجة مئوية (أعلى لأوقات قصيرة) | أقراص التوربينات، والحلقات، والأغلفة، وأجهزة المحرك الصاروخي، والمثبتات. |
| إنكونيل 625 | رقم الأمم المتحدة N06625 / 2.4856 | محلول صلب مقوى (مقوى بمحلول صلب (Nb، Mo) | مبردة حتى 982 درجة مئوية تقريبًا (الخدمة عادةً تصل إلى 700-800 درجة مئوية تقريبًا) | المصانع الكيميائية، وتحت سطح البحر، وأنظمة العادم، والمبادلات الحرارية. |
| إنكونيل 600 | UNS N06600 | محلول صلب معزز | مقاومة الأكسدة في درجات الحرارة العالية حتى 1100 درجة مئوية تقريبًا | معدات الفرن، وتركيبات المعالجة الحرارية، وأجزاء الموقد الدليلي. |
| إنكونيل 690 | UNS N066690 | متغير عالي الكروم ومنخفض الكوبالت لتحسين مقاومة التآكل | أنابيب مولد البخار النووي ومكوناته | أنظمة أولية نووية أولية نووية حيث يتطلب الأمر انخفاض الكوبالت وتعزيز مقاومة الأكسدة. |
| إينكونيل 718L/718LC/625L (المتغيرات) | - | المزاج الخاص بالعملية أو المنتج | مصممة لإجهاد الدورة المنخفضة أو المنفاخات | المنفاخ، والعناصر المشكلة رقيقة الجدران، والمكونات التي تحتاج إلى ليونة محسنة. |
يجب على المهندسين الذين يختارون سبيكة ما أن يطابقوا الرتبة مع أشد مزيج من درجات الحرارة والحمل والبيئة التي سيواجهها الجزء. على سبيل المثال، توفر سبيكة 718 قوة زحف فائقة وبالتالي فهي مفضلة للأجزاء الساخنة المجهدة في التوربينات، بينما توفر سبيكة 625 مقاومة ممتازة للتآكل في ظل المواد الكيميائية الحاملة للكلوريد أو المواد الكيميائية الحمضية، مما يجعلها الخيار المتكرر لمعدات العمليات الكيميائية وخدمة مياه البحر.
3. الخصائص الرئيسية التي تدفع الأداء في العالم الحقيقي
يكثف هذا القسم دوافع الخصائص التي يرجع إليها المهندسون عند تحديد Inconel.
3.1 القوة الميكانيكية في درجات الحرارة العالية
تحتفظ بعض سبائك Inconel بقوة الشد ومقاومة الزحف في درجات الحرارة التي يلين فيها الفولاذ. تحصل الدرجات المصلدة بالترسيب (عائلة 718) على قوة كبيرة في درجات الحرارة العالية من خلال التقادم المتحكم فيه. توفر بيانات الشركة المصنعة للمواد أرقام الشد والإخضاع والزحف المعتمدة على درجة الحرارة والتي يجب الرجوع إليها أثناء التصميم.
3.2 مقاومة الأكسدة والقشور
يشكل الكروم في المصفوفة طبقة واقية من أكسيد الكروم في درجات الحرارة المرتفعة. تحد هذه الطبقة السلبية من نمو القشور ودخول الأكسجين، مما يحسن المتانة على المدى الطويل في الأجواء المؤكسدة. يعتمد السلوك الوقائي على الدرجة ويتأثر بالوقت ودرجة الحرارة.
3.3 مقاومة التآكل (العامة والموضعية)
ويوفر محتوى النيكل، بالإضافة إلى الموليبدينوم والنيوبيوم، مقاومة ضد التنقر والتآكل الشقوقي والتشقق الإجهادي للكلوريد بشكل أكثر فعالية من العديد من أنواع الفولاذ المقاوم للصدأ. وتفسر هذه الخاصية الاستخدام الواسع النطاق في مياه البحر، وإزالة الكبريت من غاز المداخن، والمعالجة الحمضية.
3.4 التصنيع وقابلية اللحام
يتم لحام العديد من سبائك Inconel بسهولة باستخدام معادن حشو قياسية تتطابق مع الكيمياء وتستوعب المدخلات الحرارية. تتطلب الدرجات المصلدة بالترسيب الاهتمام بالمعالجة الحرارية بعد اللحام لاستعادة القوة المشروطة. توثق كتيبات المعادن الخاصة وغيرها من الكتيبات الفنية إجراءات اللحام الموصى بها ودورات المعالجة الحرارية والمزالق الشائعة.
4. ملاحظات التصنيع والتصنيع والمعالجة الحرارية
4.1 النماذج المقدمة والمعالجة النموذجية

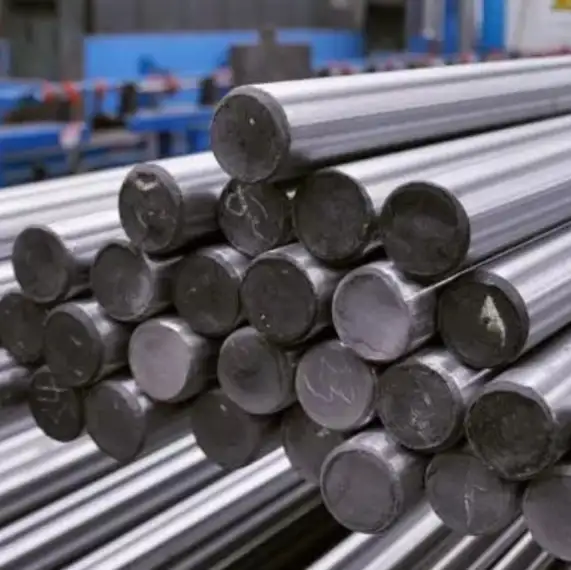

يتوفر Inconel على شكل ألواح وصفائح وقضبان وأسلاك وأنابيب ومسبوكات ومطروقات ومساحيق للتصنيع الإضافي. تلبي العديد من أشكال المطاحن مواصفات AMS وASTM المصممة خصيصًا للشكل والاستخدام النهائي.
4.2 المعالجة الحرارية والتعتيق
تحتاج السبائك القابلة للتصلب بالترسيب إلى دورات تلدين وتعمير محددة لتطوير ذروة القوة. بالنسبة ل Inconel 718، تشمل الممارسات النموذجية التلدين بالمحلول متبوعًا بدورات تقادم عند درجات حرارة تقترب من 1150-1400 درجة فهرنهايت (600-760 درجة مئوية) لأوقات محددة. توفر نشرات الشركة المصنعة جداول الحرارة الدقيقة والخصائص الميكانيكية الناتجة.
4.3 التصنيع الآلي وتآكل الأدوات
يتصلب إينكونيل العمل ولديه موصلية حرارية منخفضة، مما ينتج حرارة موضعية في منطقة القطع. يلزم اختيار الأدوات وتحسين التغذية والسرعات. تعمل أدوات الكربيد وهندسة أشعل النار الإيجابية والتركيبات الصلبة على تحسين النتائج. تؤثر هذه الاعتبارات على تكلفة القِطع والتفاوتات التي يمكن تحقيقها.
4.4 اللحام والربط
ويشمل اختيار اللحام كيمياء الحشو، والمعالجة الحرارية قبل التسخين/بعد اللحام، والتحكم في المراحل البينية. 625 أسهل في اللحام من العديد من سبائك الترسيب عالية القوة لأن تصلب الترسيب غير مطلوب. بالنسبة إلى سبيكة 718، من الضروري التحكم في تقادم ما بعد اللحام بشكل صحيح لاستعادة خصائص درجات الحرارة العالية.
5. التطبيقات الصناعية الرئيسية والأمثلة العملية
فيما يلي القطاعات الرئيسية التي تعتمد على Inconel، مع شرح منطقي هندسي موجز ومكونات نموذجية.
5.1 الفضاء والدفع الجوي
الأساس المنطقي للاستخدام: القوة في درجات الحرارة العالية، ومقاومة التعب، ومقاومة الأكسدة.
الأجزاء النموذجية: أقراص التوربينات، والشفرات، وموانع التسرب، وحالات الضاغط، وقنوات العادم، وأجزاء المحرك الصاروخي، والمثبتات. لقد كان Inconel 718 مفضلًا في التوربينات الغازية وأجهزة الصواريخ لأنه يجمع بين القوة العالية وقابلية اللحام الجيدة والتقادم المتوقع.
5.2 توليد الطاقة والتوربينات الغازية
مبرر الاستخدام: الحاجة إلى مقاومة الزحف والحماية من الأكسدة في المقاطع الساخنة.
الأجزاء النموذجية: شفرات التوربينات، وبطانات الاحتراق، والأغلفة والمسامير حيث يكون العمر الطويل في درجات الحرارة المرتفعة أمرًا بالغ الأهمية.
5.3 المعالجة الكيميائية والبتروكيماويات
الأساس المنطقي للاستخدام: مقاومة الأحماض المسببة للتآكل، والتشقق الإجهادي للكبريتيد، وبيئات الكلوريد.
الأجزاء النموذجية: المبادلات الحرارية والأجزاء الداخلية للمفاعل والصمامات والأنابيب وأعمدة المضخات. ويستخدم Inconel 625 على نطاق واسع في المصانع الكيميائية لأنه يتحمل المواد الكيميائية العدوانية مع خصائص تصنيع جيدة.
5.4 معدات النفط والغاز وقاع البئر وتحت سطح البحر
الأساس المنطقي للاستخدام: الجمع بين القوة العالية، ومقاومة التآكل، والعمر الافتراضي للإجهاد تحت الأحمال الدورية والضغط.
الأجزاء النموذجية: أدوات قاع البئر، ومكونات رأس البئر، والشفاه تحت سطح البحر، ومشابك الرفع. غالبًا ما تستخدم المكونات البحرية وتحت سطح البحر 625 لمقاومتها لمياه البحر والتشقق الإجهادي الناتج عن تآكل الكلوريد.
5.5 المفاعلات النووية والمفاعلات عالية الحرارة
الأساس المنطقي للاستخدام: مقاومة التآكل تحت الإشعاع وانخفاض التنشيط عند الحاجة إلى متغيرات منخفضة الكوبالت.
الأجزاء النموذجية: أنابيب مولد البخار، والأجزاء الداخلية الأساسية (الميل لدرجات معينة مثل 690)، والأجزاء الداخلية للصمامات. تقيد مواصفات الصناعة الكوبالت؛ ولذلك يتم اختيار أنواع معينة من الإينكونيل لمحتوى منخفض من الكوبالت وثباته المثبت على المدى الطويل.
5.6 الهندسة البحرية وتحلية المياه
أساس الاستخدام المنطقي: مقاومة تآكل الكلوريد ومياه البحر بالإضافة إلى العمر التشغيلي الطويل.
الأجزاء النموذجية: أعمدة المضخة، ومحاور المروحة، ومكونات منع التسرب، والمنفاخ، والموصلات تحت البحر.
5.7 الاستخدامات الناشئة للتكنولوجيا المتقدمة
تعد مساحيق التصنيع المضافة لـ Inconel شائعة في النماذج الأولية السريعة والإنتاج منخفض الحجم للأشكال الهندسية المعقدة. وغالبًا ما تخدم هذه الأجزاء تطبيقات الفضاء والتطبيقات الصناعية عالية القيمة حيث يجتمع الوزن والهندسة ليتطلب حرية الإضافة.
6. اعتبارات التصميم والقيود والاقتصاديات
6.1 متى تختار Inconel
اختر Inconel عندما تجمع ظروف التشغيل بين اثنين أو أكثر من هذه الظروف: درجة الحرارة العالية المستمرة، والحمل الميكانيكي الدوري، والجو المؤكسد، والمحلول الحامل للكلوريد، أو عندما تكون مخاطر تعطل المكونات غير مقبولة.
6.2 القيود والمقايضات
-
التكلفة: سبائك النيكل ذات القاعدة النيكلية أغلى من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني؛ يجب أن تعكس الميزانية المواد الخام بالإضافة إلى تعقيدات التصنيع واللحام.
-
القابلية للتشغيل الآلي: تتطلب صلابة العمل والاحتفاظ بالحرارة خبرة في التصنيع الآلي.
-
الكثافة: كثافة أعلى من الفولاذ؛ يجب أن تقايض التصاميم الحساسة للوزن بالأداء مقابل الكتلة.
-
سقوف درجات الحرارة: درجات Inconel المختلفة لها نطاقات درجات حرارة مختلفة قابلة للاستخدام؛ خارج تلك النطاقات، قد تكون السبائك الفائقة المتخصصة أو السيراميك أفضل.
6.3 دورة الحياة والتكلفة الإجمالية للملكية
يمكن تعويض تكلفة المواد الأولية من خلال إطالة عمر الخدمة، وتقليل وقت التعطل، والاستبدال المتكرر الأقل في الأنظمة الحرجة. وغالبًا ما تفضل الصناعات الحساسة للموثوقية إنفاقًا مقدمًا أعلى مقابل وفورات دورة الحياة.
يجب على المصممين الرجوع إلى مواصفات الصناعة للمشتريات والاختبار وضمان الجودة. تشمل المواصفات الشائعة AMS وASTM وASME وISO والمعايير الوطنية. تشمل المواصفات التمثيلية لدرجات Inconel الشائعة ما يلي:
| الأصول | المواصفات أو المستند النموذجي |
|---|---|
| قضيب إنكونيل 625 إنكونيل 625، لوحة، سلك | AMS 5599، ams 5666، astm b446، astm b443. |
| النشرة الفنية ل Inconel 718 | النشرة الفنية للمعادن الخاصة (حدود التركيب، المعالجات الحرارية، الخواص). |
| نظرة عامة على الصناعة | التقارير الفنية لمعهد النيكل عن سبائك النيكل عالية الحرارة. |
عادةً ما يذكر الموردون المطابقة لمعايير AMS/ASTM محددة في شهادات المطابقة. وينبغي لمهندسي التصميم إدراج التسمية الدقيقة للمواد والمعالجة الحرارية وأي متطلبات للتتبع في مستندات الشراء.
8. أنماط الفشل الشائعة واستراتيجيات الفحص
تشمل أسباب الفشل النموذجية التشقق الناتج عن الإجهاد تحت التحميل الحراري والميكانيكي الدوري، والتشقق الناتج عن التآكل الإجهادي في البيئات الحاملة للكلوريد إذا تم اختيار درجة غير مناسبة، والكربنة أو الأكسدة عندما تتجاوز درجات حرارة الخدمة الحدود الموصى بها، وأخطاء التصنيع التي تخلق شوائب أو مراحل هشة.
توصيات استراتيجية التفتيش:
-
الاختبارات غير المدمرة: الفحص بالموجات فوق الصوتية، وفحص التيار الدوامي، واختبار الصبغة المخترقة للتشقق السطحي.
-
التحليل الميتالورجي: الفحص المجهري لمرحلة سيجما أو الرواسب غير المرغوب فيها بعد عمر خدمة طويل.
-
مراقبة التآكل: أخذ العينات والتحليل الكيميائي المنتظم في مصانع المعالجة.
9. إعادة التدوير والتوريد والملاحظات البيئية
السبائك ذات القاعدة النيكلية قابلة لإعادة التدوير؛ حيث يتم إعادة تدوير تدفقات الخردة من خراطة الماكينات والمكونات المنتهية الصلاحية في إنتاج السبائك. يمكن أن يؤثر تقلب إمدادات النيكل على تكلفة الشراء والمهل الزمنية؛ يجب على المصممين تقييم السبائك البديلة للعناصر غير الحرجة لتقليل التعرض.
10. جداول مرجعية سريعة
الجدول أ - الخواص الميكانيكية النموذجية (نموذجية، حالة التلدين)
| الممتلكات | إنكونيل 625 (نموذجي) | إينكونيل 718 (ملدن/معمر نموذجي) |
|---|---|---|
| الكثافة (جم/سم مكعب) | 8.44 | 8.19 |
| قوة الشد (ميجا باسكال) | 690-900 (حسب الدرجة) | 950-1400 (في سن 950-1400) |
| قوة الخضوع (ميجا باسكال) | 240-380 | 500-1100 |
| نطاق درجة حرارة الخدمة | التبريد حتى 982 درجة مئوية تقريباً | -250 درجة مئوية إلى ~700 درجة مئوية (ذروة القوة في حالة التقادم) |
| (البيانات مستمدة من النشرات الفنية وقواعد بيانات المواد الخاصة بالشركة المصنعة؛ استخدام شهادات الموردين لاتخاذ قرارات الشراء). |
الجدول ب - التطبيق مقابل الخريطة السريعة للتطبيق مقابل الدرجة
| التطبيق | رتبة (رتب) الإينكونيل المفضلة |
|---|---|
| أقراص المحرك النفاث والمثبتات | 718 عائلة |
| أنظمة العادم والمنفاخ والتجهيزات البحرية | 625 عائلة |
| أنابيب المولدات البخارية في المحطات النووية | 690 حيث الحاجة إلى كوبالت منخفض الكوبالت |
| عناصر الفرن | 600 عائلة |
11. القائمة المرجعية للاختيار العملي
-
تحديد درجة الحرارة والحمل والتعرض الكيميائي في أسوأ الحالات.
-
تحديد الخواص الميكانيكية المطلوبة عند درجة حرارة التشغيل.
-
التحقق من قيود التصنيع والربط (اللحام والمعالجة الحرارية).
-
مراجعة مواصفات AMS/ASTM/STM/ISO ذات الصلة وطلب الشهادات.
-
ضع في اعتبارك تكاليف دورة الحياة وتوافر سلسلة التوريد.
-
اشتراط الفحص غير المباشر وإمكانية التتبع للأجزاء الحرجة للسلامة.
10. الأسئلة الشائعة حول إنكونيل
س1: ما هي البيئات التي تبرر تكلفة Inconel؟
درجات الحرارة العالية مع الوسائط المسببة للتآكل، أو المكونات الحرجة حيث يكون الفشل غير مقبول، مما يبرر الاختيار.
س2: ما هي درجة Inconel الأفضل لقوة درجات الحرارة العالية؟
غالبًا ما يتم اختيار Inconel 718 لقوة عالية في درجة الحرارة بسبب تصلب الترسيب المتحكم فيه.
س3: ما هي الرتبة المفضلة للخدمة المسببة للتآكل والحاملة للكلوريد؟
غالبًا ما يتم تحديد Inconel 625 عندما تكون مخاطر التشقق الإجهادي الناتج عن تآكل الكلوريد أو التآكل الإجهادي أو التنقر عالية.
س4: هل يمكن لحام الإينكونيل بالصلب أو الفولاذ المقاوم للصدأ؟
نعم، ولكن يجب التخطيط لتصميم الوصلة، وسبيكة الحشو، والمعالجة الحرارية بعد اللحام لتقليل الإجهادات المتبقية والحفاظ على الخصائص.
س5: هل الإينكونيل مغناطيسي؟
تكون معظم سبائك Inconel غير مغناطيسية بشكل أساسي في حالة التلدين؛ وتعتمد الاستجابة المغناطيسية على التركيب والمعالجة.
س6: كيف يمكن مقارنة الإينكونيل بالتيتانيوم أو فولاذ النيكل والكروم؟
يتميز الإينكونيل بقوة فائقة في درجات الحرارة العالية ومقاومة للتآكل ولكن بكثافة وتكلفة أعلى؛ أما التيتانيوم فهو أخف وزنًا ولكنه أقل مقاومة للأكسدة في درجات الحرارة العالية جدًا.
س7: هل يمكن استخدام الإينكونيل في الخدمة المبردة؟
نعم، تحافظ بعض سبائك Inconel على الصلابة في درجات الحرارة المبردة؛ تحقق من صحائف بيانات الدرجة لمعرفة قيم الليونة والصدمات.
السؤال 8: ما هي نصائح التشغيل الآلي الشائعة؟
استخدم إعدادات صلبة، وأدوات كربيدية، وسرعات قطع معتدلة إلى منخفضة، وأشعل النار بشكل إيجابي؛ تحكم في تفريغ البُرادة وتراكم الحرارة.
س9: أين يمكن العثور على شهادات المواد الرسمية؟
اطلب تقارير اختبار المطحنة وشهادات الشركة المصنعة التي تشير إلى أرقام مواصفات AMS/ASTM للنموذج المورد.
Q10: هل مساحيق التصنيع المضافة ل Inconel موثوقة؟
نعم بالنسبة للعديد من النماذج الأولية للطائرات والتوربينات؛ ومع ذلك، فإن تأهيل دفعة المسحوق ومعلمات العملية أمر ضروري بالنسبة للأجزاء الحرجة للطيران أو السلامة.
13. ملاحظات ختامية للمهندسين وفرق المشتريات
عند تحديد مواصفات Inconel، اكتب مستندات الشراء مع تحديد دقيق لتسمية السبيكة، ورقم UNS، والشكل المطلوب والمعالجة الحرارية، ومعايير قبول الخواص الميكانيكية في درجة حرارة التشغيل المقصودة، والاختبارات غير المدمرة المطلوبة أو إمكانية التتبع. استشر النشرات الفنية للشركة المصنعة وإرشادات الصناعة قبل التصميم النهائي لمنع عدم تطابق المواد المكلفة.
