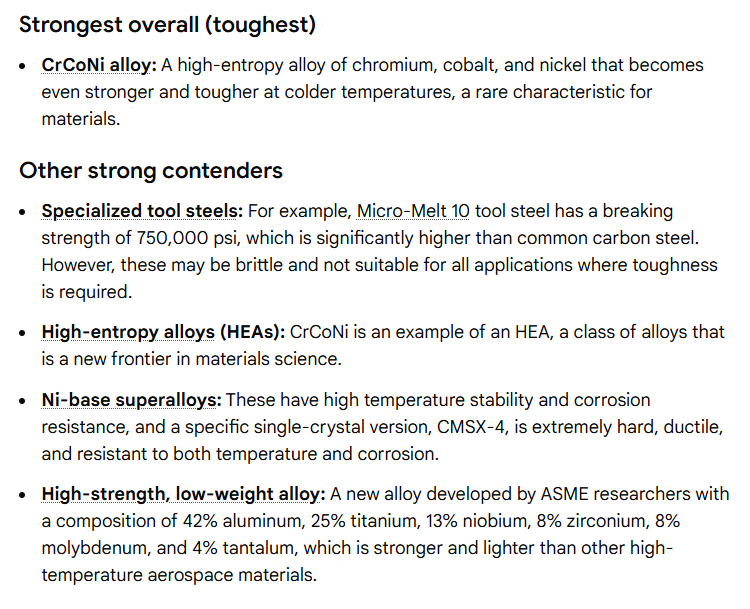

أقوى سبيكة معدنية: ما هي السبائك التي تتقدم في القوة

يحتل الفولاذ الصلب الصلب مثل الصنف C350 حاليًا المرتبة الأولى بين السبائك المعدنية القابلة للإنتاج تجاريًا من حيث أعلى قوة شد مقيسة، حيث تصل بشكل روتيني إلى قوة الشد النهائية في نطاق 2300 إلى 2500 ميجا باسكال تقريبًا؛ ومع ذلك، تتنافس عائلات المواد الأخرى بما في ذلك الزجاج المعدني السائب وسبائك التنجستن الثقيلة وسبائك النيكل الفائقة والنيكل ودرجات التيتانيوم المتقدمة بشكل وثيق عند تقييم القوة مع الكثافة أو ثبات درجة الحرارة أو المتانة أو قابلية التصنيع.

1. ماذا تعني كلمة "الأقوى" من الناحية الهندسية

يمكن أن تعني القوة عدة خصائص مختلفة اعتمادًا على متطلبات التصميم. المقاييس الأكثر شيوعًا هي قوة الشد القصوى (UTS)، وقوة الخضوع 0.2%، وقوة الانضغاط، والصلابة، والقوة النوعية (القوة مقسومة على الكثافة). كما أن صلابة الكسر وقوة الكلال ومقاومة الزحف هي أيضًا من المقاييس المهمة لأن المادة ذات قوة الشد القصوى (UTS) العالية جدًا ولكن صلابتها ضعيفة قد تفشل بشكل كارثي تحت الصدمات أو الأحمال الدورية. لذلك، تتطلب تسمية سبيكة "أقوى" سبيكة واحدة تحديد المقياس وظروف الخدمة: الحمل الساكن في درجة حرارة الغرفة، أو الزحف في درجة حرارة عالية، أو الصدمات الديناميكية، أو أقل وزن لحمل معين.

وبالتالي فإن الاختيار العملي يوازن بين القوة المطلقة والكثافة والمتانة والثبات الحراري ومقاومة التآكل وقابلية التصنيع والتكلفة. يستعرض ما تبقى من المقال العائلات الرائدة ويوضح أين تكون كل واحدة منها الأقوى من الناحية العملية.

2. قائمة قصيرة بالمتنافسين وكيفية المقارنة بينهم

فيما يلي العائلات التي غالبًا ما يتم الاستشهاد بها عندما يبحث المهندسون عن أفضل قوة:

• الفولاذ المدور فائق القوة (لأعلى مستوى مقيس من الفولاذ المقاوم للصدأ والإنتاجية في الفولاذ التجاري).

• الزجاجيات المعدنية السائبة (BMGs) والسبائك المعدنية غير المتبلورة (قوة خضوع عالية جدًا لكل وحدة وزن ولكن ليونة محدودة).

• سبائك التنجستن الثقيلة ومركبات التنجستن والمعادن الحرارية المعدنية (قوة استثنائية مقترنة بكثافة شديدة وقدرة على تحمل درجات الحرارة العالية).

• السبائك الفائقة القائمة على النيكل مثل إنكونيل 718 (قوة شد وزحف ممتازة في درجات الحرارة المرتفعة).

• توفر سبائك التيتانيوم عالية القوة (Ti-6Al-4V وأنواعها قوة نوعية عالية وصلابة جيدة).

• السبائك عالية الاستروبيّة الناشئة والبنى المجهرية المحسّنة المُصنّعة بالإضافات (واعدة ولكنها لا تزال في طور النضج للاستخدام القياسي واسع النطاق).

تتفوق كل فئة تحت قيود معينة. الأقسام التالية تقسمها إلى المعادن، ونطاقات الخصائص النموذجية، ونطاقات الخدمة.

3. الفولاذ المصفح: المعادن، المعالجة، ذروة الأداء، الحدود

ما هي

الفولاذ الماركينج هو فئة خاصة من الفولاذ منخفض الكربون للغاية والمصنوع من النيكل والحديد الذي يكتسب قوة عن طريق ترسيب المركبات بين الفلزات أثناء المعالجة الحرارية للتقادم بدلاً من تصلب الكربون. اسمها عبارة عن انكماش من المارتينسيت والشيخوخة. وتتضمن السبائك النموذجية درجات يشار إليها بأرقام مثل 200 و250 و300 و350 (غالباً ما يشار إلى C350 باسم "المارتنسيت 350").

لماذا هم أقوياء جداً

تُستمد القوة من الرواسب بين الفلزات المشتتة بدقة (على سبيل المثال Ni3Ti) التي تعيق حركة الخلع. ونظرًا لأن الكربون في حده الأدنى، يحتفظ هذا الفولاذ بالصلابة ويمكن لحامه وتشكيله في حالة لينة ثم تعتيقه للوصول إلى قوة فائقة.

نقاط القوة والسلوك النموذجي

يمكن أن تحقق سبائك الفولاذ المسندة 350 المسندة قوة الخضوع وقوة الشد القصوى أعلى من 2300 ميجا باسكال وتقترب من 2500 ميجا باسكال أو تتجاوزها في بعض تقارير الظروف المعالجة. وتحتفظ هذه السبائك بصلابة جيدة بالمقارنة مع أنواع الفولاذ الأخرى عند مستويات قوة مماثلة، كما أن أداءها في درجة حرارة الغرفة في الكسر جيد نسبيًا بالنسبة لهذه القوة العالية.

القيود والمقايضات

فولاذ التدرين ثقيل بالنسبة للتيتانيوم ويمكن أن يفقد بعض خصائصه المفيدة في درجات حرارة الخدمة العالية. وتعتمد قوتها العالية على المعالجة الحرارية الدقيقة؛ حيث أن المعالجة المفرطة أو المعالجة غير السليمة تقلل من الأداء.

4. النظارات المعدنية السائبة: القوة القصوى مع ليونة مقيدة

الوصف الأساسي

النظارات المعدنية السائبة أو المعادن غير المتبلورة هي سبائك يتم تبريدها بسرعة لتجنب التبلور وينتهي بها الأمر إلى بنية ذرية غير متبلورة. وتُعد سبائك BMGs القائمة على الزر أو Pd من التركيبات البحثية الشائعة وبعض التركيبات التجارية.

الخصائص الميكانيكية

تُظهر سبائك BMGs قوة خضوع وضغط عالية جدًا مقارنةً بالسبائك البلورية، مع الإبلاغ عن قوة خضوع تقترب من 1.7-2.0 جيجا باسكال لبعض التركيبات القائمة على الزر. يمكن أن تكون القوة النوعية ممتازة بالنظر إلى الكثافات المعتدلة. ومع ذلك، تنكسر العديد من سبائك BMGs بشكل هش في حالة الشد دون إجهاد بلاستيكي قابل للقياس ما لم يتم تغيير الهندسة أو القيد.

حيث تكون مجموعات BMGs تنافسية

وبسبب حدود المرونة العالية وصلابة السطح، تناسب الـ BMGs التطبيقات المتخصصة: النوابض الدقيقة، والطلاءات المقاومة للتآكل، والمكونات الكهروميكانيكية الدقيقة، وبعض السلع الرياضية. تحد الهشاشة والصعوبات في تشكيل المقاطع الكبيرة والسميكة من الاستخدامات الهيكلية التي تحدث فيها صدمات أو أحمال دورية.

5. السبائك المقاومة للصهر والسبائك الثقيلة: سبائك التنغستن الثقيلة والمركبات المتخصصة

سبائك التنجستن الثقيلة (WHA)

عادةً ما تكون سبائك التنجستن الثقيلة عبارة عن سبائك تنجستن ثقيلة مع مواد رابطة من النيكل أو الحديد أو النحاس أو الكوبالت وتتوفر كمنتجات ملبدة ومُشغولة. وتتميز سبائك التنجستن الثقيلة بكثافة عالية جدًا (16-19 جم/سم مكعب)، ومعامل عالٍ، وقوة عالية عند معالجتها بشكل صحيح. يمكن أن تتراوح قوة الشد القصوى النموذجية ل WHAs المتاحة تجاريًا في نطاق 700-1,200 ميجا باسكال، مع تحقيق WHA المعالجة والمُشغولة خصيصًا لقيم أعلى من قوة الشد القصوى.

أنظمة المعادن الحرارية

تتمتع المعادن الحرارية النقية مثل التنجستن والموليبدينوم والتنتالوم بنقاط انصهار عالية للغاية وتحافظ على صلابة في درجة الحرارة، ولكنها هشة في شكلها المطاوع وتتطلب صناعة السبائك أو معالجة خاصة لتكون مفيدة من الناحية الهيكلية. بالنسبة للأجزاء الهيكلية ذات درجات الحرارة القصوى، غالبًا ما تكون السبائك الحرارية أو المركبات هي الخيار الوحيد.

المقايضات

إن الكثافة الهائلة لـ WHA تجعلها غير مناسبة عندما يكون الوزن قيدًا على التصميم. فهي تتألق في الحالات التي تكون فيها الكتلة، أو الحماية من الإشعاع، أو القصور الحراري مفيدة.

6. السبائك الفائقة والقوة في درجات الحرارة العالية: إنكونيل 718 وأقاربها

ما تقدمه السبائك الفائقة

تجمع السبائك الفائقة القائمة على النيكل والكروم بين قوة الشد الجيدة ومقاومة الزحف ومقاومة التآكل في درجات الحرارة المرتفعة. إن السبائك مثل Inconel 718 قابلة للتصلب مع تقدم العمر، وقد تم تصميمها لتوربينات الغاز، وأجهزة الصواريخ، وغيرها من المكونات الأخرى عالية الإجهاد ومرتفعة الحرارة.

نقاط القوة النموذجية

يمكن أن يوفر Inconel 718 المعالج حراريًا بشكل صحيح قوة إنتاجية وUTS في نطاق يتراوح بين 900-1,250 ميجا باسكال في درجة حرارة الغرفة، مع احتفاظ ممتاز بالقوة عند عدة مئات من الدرجات المئوية. تقدم أوراق البيانات والنشرات الفنية الخاصة بالشركة المصنعة قيمًا تفصيلية تعتمد على درجة الحرارة ودورات المعالجة الحرارية المعززة.

مساحة التطبيق

تُعد السبائك الفائقة الخيار الأول حيث يجب أن يكون أداء الأجزاء موثوقًا في ظل درجات الحرارة العالية المستمرة والبيئات المؤكسدة - أقراص التوربينات والمثبتات في المحركات والمكونات الهيكلية في مجال الطيران.

7. سبائك التيتانيوم: قوة نوعية عالية مع مقاومة للتآكل

سبب جاذبية التيتانيوم

توفر سبائك التيتانيوم مثل Ti-6Al-4V (الدرجة 5) نسبة عالية من القوة إلى الكثافة، ومقاومة ممتازة للتآكل، وأداءً جيدًا في حالة التعب في العديد من الظروف. وهذا المزيج يجعلها شائعة في صناعة الطيران والزراعات الطبية والسلع الرياضية عالية الأداء.

أرقام القوة

وتختلف قوة الشدّ Ti-6Al-4V باختلاف المعالجة والمعالجة الحرارية، ولكن غالبًا ما تتراوح القيم من حوالي 900 ميجا باسكال في الظروف الملدنة إلى نحو 1150 ميجا باسكال أو أعلى في الأشكال المعالجة بعناية. وتشير بعض المعالجات المتخصصة إلى قوة تحمل أو قوة شد أعلى للأشكال الهندسية المقيدة.

المقايضات

تُعد سبائك التيتانيوم أكثر تكلفة في المعالجة والتشغيل الآلي، كما أن مقاومتها للتآكل محدودة مقارنةً بالفولاذ المقوى بدون معالجات سطحية.

8. الفئات الناشئة: السبائك عالية الاستوائية والسبائك المصنعة بالإضافة

تمزج السبائك عالية الاستوائية (HEAs) خمسة عناصر رئيسية أو أكثر لإنشاء بنى مجهرية جديدة. أظهرت بعض سبائك HEAs قوة إنتاجية عالية جدًا ومقاومة جيدة للكسر في الاختبارات المعملية. يتيح التصنيع الإضافي إمكانية التحكم في البنية المجهرية التي يمكن أن تدفع السبائك التقليدية إلى أنظمة قوة جديدة من خلال التبريد المتحكم فيه والمناطق المتأثرة بالحرارة المصممة خصيصًا. تعد هذه المجالات مجالات بحثية نشطة وتعد بمزيد من التحسينات، ولكن لا تزال المعايير واسعة الانتشار والبيانات التشغيلية طويلة الأجل قيد التطوير.

9. جداول المقارنة الكمية

الجدول 1: خواص الشد والإخضاع التمثيلية (النطاقات النموذجية؛ تعتمد القيم الفعلية على المعالجة الحرارية والمعالجة)

الجدول 2: لقطة الكثافة ومدى الانصهار

10. كيف يغير الاختبار والمعالجة الحرارية والتصنيع من ذروة القوة

غالبًا ما يحدد عنصران ما إذا كانت سبيكة معينة ستصل إلى أعلى مستويات القوة: الحالة المعدنية والمعالجة اللاحقة.

• المعالجة الحرارية: يعتبر التعتيق بالترسيب والمعالجة بالمحلول ودورات التبريد المضبوطة أمرًا بالغ الأهمية للفولاذ المتصلب والسبائك الفائقة. يقلل التدوير غير السليم من تصلب الترسيب وبالتالي يقلل من ذروة القوة.

• المعالجة الميكانيكية الحرارية: يؤدي الدرفلة والتشكيل والشغل على البارد إلى تغيير كثافات الخلع وهياكل الحبوب، مما يؤدي في كثير من الأحيان إلى زيادة القوة على حساب الليونة. وقد أبلغت WHAs التي تتلقى اللف أو الدرفلة عن قيم UTS أعلى من الفراغات الملبدة.

• التصنيع الإضافي: تنتج البنى ذات الطبقات تباينًا في الخواص وبنى مجهرية فريدة من نوعها، ويلزم إجراء معالجة حرارية دقيقة بعد البناء لتحقيق خصائص متسقة.

• المعالجات السطحية والطلاءات: بالنسبة لمقاومة التآكل وإجهاد السطح، يمكن أن تطيل المعالجة بالنترة أو الصقل بالخردق أو الطلاءات الصلبة من العمر الوظيفي دون تغيير أرقام الشد السائبة.

وبسبب هذه التبعيات، تعتبر نطاقات الخصائص المنشورة إرشادية ويجب التحقق من صحتها لكل مسار عملية أثناء التصميم.

11. الاختيار المدفوع بالتطبيق والاستخدامات النموذجية

يتطلب اتخاذ خيار عقلاني للمواد مطابقة عائلة السبائك مع المتطلبات:

• أعلى قوة شد ثابتة ممكنة في الجزء المشغول آليًا: الفولاذ المصفح للإدخالات والأدوات الهيكلية عالية التحميل.

• الأجزاء الدوارة عالية الحرارة المعرضة للأكسدة: سبائك النيكل الفائقة مثل Inconel 718.

• كتلة ثقيلة للصابورة أو التدريع الإشعاعي حيث تكون الكثافة مهمة: سبائك التنغستن الثقيلة.

• الأجزاء الهيكلية خفيفة الوزن وعالية القوة النوعية: سبائك التيتانيوم، خاصةً عند الحاجة إلى مقاومة التآكل.

• زنبركات دقيقة للغاية وأسطح التآكل التي تحتاج إلى حدود مرونة عالية: النظارات المعدنية السائبة، عندما يتم التحكم في الهندسة والتحميل بشكل جيد.

يجب أن يتأكد فريق التصميم دائمًا من بيانات خصائص المواد من أوراق بيانات الموردين وإجراء اختبار على مستوى المكونات يعكس الأحمال أثناء الخدمة.

12. المعايير وطرق الاختبار والمراجع الموثوقة

لضمان إمكانية المقارنة والموثوقية، يستخدم المصممون معايير للاختبارات الميكانيكية ومواصفات المواد:

• اختبار الشد: تحدد معايير ASTM E8 / ISO 6892 معايير ASTM E8 / ISO 6892 هندسة العينة وطرق اختبار خصائص الشد.

• مواصفات المعالجة الحرارية وضوابط التركيب: تحكم مواصفات المواد AMS و ASTM مواصفات المواد AMS و ASTM السبائك الفائقة وعائلات WHA.

• أوراق البيانات: توفر النشرات الفنية للمصنعين من المنتجين المعترف بهم (على سبيل المثال، المعادن الخاصة للإنكونيل) جداول المعالجة الحرارية المعتمدة والقوة المعتمدة على درجة الحرارة.

ارجع إلى منظمات المعايير الرسمية وأوراق بيانات الشركة المصنعة عند تحديد المواد للتطبيقات الحرجة للسلامة.

13. الأسئلة الشائعة (FAQs)

1. أي سبيكة واحدة هي الأقوى على الإطلاق؟
   لا توجد سبيكة واحدة هي الأقوى عالميًا لأن "القوة" تعتمد على المقياس وظروف التشغيل. وبالنسبة لقوة الشد في درجة حرارة الغرفة في السبائك التجارية، فإن درجات C350 من بين أعلى الدرجات المبلغ عنها.

2. هل الزجاج المعدني السائب أقوى من الفولاذ؟
   تتفوق بعض أنواع الفولاذ BMGs في الخضوع والمرونة لكل وحدة حجم على الفولاذ التقليدي، ولكنها غالبًا ما تفتقر إلى ليونة الشد والصلابة، مما يحد من الاستخدام الهيكلي.

3. ما هي السبيكة التي يجب أن أختارها لقوة درجات الحرارة العالية؟
   تُعد السبائك الفائقة القائمة على النيكل مثل Inconel 718 وسبائك المساحيق المتطورة قياسية لقوة درجات الحرارة المعتدلة إلى العالية ومقاومة الزحف.

4. هل يمكن للتصنيع المضاف أن يصنع سبائك أقوى؟
   يمكن أن تنتج العمليات المضافة بنى مجهرية فريدة من نوعها وقوة أعلى محليًا، ولكن من الضروري التحكم في المسامية وتباين الخواص والمعالجة الحرارية بعد البناء.

5. هل السبائك الأكثر كثافة تعني سبائك أقوى؟
   ليس بالضرورة. فسبائك التنجستن الثقيلة كثيفة وقوية، ولكن التيتانيوم يوفر قوة نوعية فائقة (القوة مقسومة على الكثافة) وقد يكون خياراً أفضل عندما يكون الوزن مهماً.

6. كيف تغيّر المعالجة الحرارية الفولاذ المصفح؟
   تتسبب الشيخوخة بعد المعالجة بالمحلول في ترسيب المعادن البينية التي تزيد من القوة بشكل كبير؛ ويتحكم جدول الشيخوخة في خصائص الذروة ومقايضات الصلابة.

7. هل السبائك عالية القوة هشة؟
   بعضها. يرتبط ارتفاع UTS العالي للغاية في بعض السبائك بانخفاض الليونة أو صلابة الكسر. يجب أن يوازن اختيار المواد بين القوة ومخاطر الكسر.

8. هل هذه الخصائص قابلة للتكرار في الإنتاج؟
   نعم، ولكن فقط مع كيمياء خاضعة للرقابة ومعالجة حرارية صارمة ومراقبة عملية معتمدة. تعد أنظمة جودة الموردين وشهادات المواد أمرًا حيويًا.

9. كيف يمكنني اختبار القوة في طلبي؟
   استخدام هندسة العينة التمثيلية وتكرار أحمال الخدمة. توفر اختبارات الشد وفقًا لمعيار ASTM E8 إلى جانب اختبار الكلال وصلابة الكسر صورة كاملة.

10. أين يمكنني العثور على بيانات المواد الموثوقة؟
    استخدم أوراق بيانات الشركة المصنعة، ومدخلات ASM/MatWeb، والمجلات التي يراجعها الأقران، ومواصفات ASTM/AMS للحصول على بيانات مدققة وقابلة للاستخدام.

14. الملخص الختامي

إذا كان الهدف الوحيد هو أقصى قوة شد في درجة حرارة الغرفة في معدن قابل للإنتاج تجاريًا، فإن درجات الترسانة مثل C350 تتصدر المجال حاليًا. إذا وضع المصممون القوة في سياق الوزن أو درجة الحرارة أو الصلابة أو مقاومة التآكل، يمكن أن تكون العائلات الأخرى مثل سبائك التيتانيوم وسبائك النيكل الفائقة وسبائك التنجستن الثقيلة والزجاج المعدني السائب خيارات أفضل. تتطلب كل عائلة سبيكة بيانات مورد موثوق بها ومعالجة معتمدة للوصول إلى أعلى خصائصها.
