سبيكة نيمونيك 105 عبارة عن سبيكة نيمونيك 105 عبارة عن سبيكة فائقة مقواة بالنيكل والكوبالت والكروم ومقواة بالترسيب ومصممة لقوة مستدامة في درجات الحرارة العالية ومقاومة الزحف حتى 950 درجة مئوية (≈1740 درجة فهرنهايت)يُستخدم على نطاق واسع في شفرات التوربينات والأقراص والمطروقات ذات المقطع الساخن والمثبتات ذات درجة الحرارة العالية حيث يكون ثبات الأبعاد طويل الأجل ومقاومة الأكسدة ضروريين.

• العائلة: سبيكة فائقة مقواة بالنيكل والنيكل القاعدي المقوى بالترسيب (قاعدة النيكل والكوبالت والكروم).

• فيركستوف / W. Nr. W. Nr.: 2.4634 (غالبًا ما يتم إدراجها باسم نيمونيك 105).

• درجة حرارة الخدمة: مصممة للاستخدام المستمر حتى ≈950°Cمقاومة زحف ممتازة في هذا النطاق.

• الاستخدامات النموذجية: شفرات وأقراص التوربينات، والمثبتات عالية الحرارة، والمطروقات ذات المقطع الساخن، والحلقات والمكونات الحرجة في توربينات الغاز والمعدات الصناعية عالية الحرارة.

ما هو نيمونيك 105؟

إن Nimonic 105 عبارة عن سبيكة فائقة من النيكل والكوبالت والكروم المشغول تم تطويرها في منتصف القرن العشرين كجزء من عائلة سبائك نيمونيك المقاومة للحرارة. وهي تجمع بين مصفوفة غنية بالنيكل مع كميات مضبوطة من الكوبالت والكروم لمقاومة التآكل/الأكسدة، بينما ينتج الموليبدينوم والألومنيوم والتيتانيوم كلاً من التقوية بالمحلول الصلب والترسيب (الأخير بعد التقادم). وقد تم اختيار البنية المجهرية والكيمياء لإعطاء قوة شد وزحف عالية في درجات الحرارة التي تواجهها المقاطع الساخنة لمحركات الطائرات والتوربينات الغازية الصناعية. وتجعل هذه الخصائص من هذه المادة فرس عمل للمكونات التي يجب أن تحتفظ بالقوة ومقاومة التشوه لآلاف الساعات في درجات الحرارة العالية.

التركيب الكيميائي

يوجد أدناه جدول موجز مبني من البيانات الفنية للشركة المصنعة (نطاقات التركيب النموذجية المستخدمة في المواصفات). استخدم المواصفات الدقيقة في طلبات الشراء - التغييرات الصغيرة في الكربون أو الألومنيوم أو Ti لها تأثيرات قابلة للقياس على سلوك الترسيب.

(المصدر: النشرة الفنية الخاصة بالمعادن الخاصة لسبائك NIMONIC® سبيكة 105؛ جدول التركيبات المكثف).

ملاحظة: يُظهر الموردون والمعايير الوطنية أحيانًا حدودًا عليا/دنيا مختلفة قليلاً؛ اذكر دائمًا المواصفات المشار إليها في الرسم (على سبيل المثال، BS HR3 / W. Nr. 2.4634).

الخصائص الفيزيائية والميكانيكية الرئيسية

يلخص الجدول التالي الأرقام الفيزيائية والميكانيكية الشائعة. وتعتمد القيم بشدة على المعالجة الحرارية، وشكل المنتج (قضيب، مقطع مقذوف، مطروق)، ودرجة حرارة الاختبار.

ملاحظة هندسية: يمكن أن تكون القيم الرقمية المفردة مضللة بالنسبة للسبائك الفائقة: اختر جداول الخصائص من المورد التي تتطابق مع المعالجة الحرارية وشكل المنتج الذي تنوي استخدامه. تنشر Special Metals منحنيات الشد والزحف والإجهاد التفصيلية التي يعتمد عليها المهندسون عند تحديد حجم الأجزاء.

المعايير والمعادلات

يشار إلى نيمونيك 105 في أنظمة وطنية/صناعية مختلفة. وتشمل التسميات الشائعة والمراجع التبادلية ما يلي:

• فيركستوف / W. Nr. W. Nr.: 2.4634.

• بريطاني / أوروبي: BS HR3 (وتسميات الموارد البشرية ذات الصلة).

• قوائم أخرى: AFNOR NCKD 20ATv؛ تظهر عادةً في قوائم السبائك الفضائية باسم "سبيكة 105 / نيمونيك 105".

المعادلات: ونظرًا لاختلاف التركيب وفلسفات المعالجة الحرارية، لا يوجد بديل مثالي واحد لواحد؛ ومع ذلك، في العديد من سياقات المشتريات يتوافق Nimonic 105 مع DIN 2.4634 وإلى مخططات التسمية القديمة للسبائك المستخدمة في كتالوجات السبيكة الهوائية والصناعية. تأكد دائمًا من التركيب المطلوب والمواصفات الميكانيكية بدلاً من الاعتماد فقط على الاسم التجاري.

فيمَ يُستخدم نيمونيك 105؟

تشمل الاستخدامات النموذجية - المدفوعة بقوتها ومقاومة الزحف ومقاومة الأكسدة - ما يلي:

• مكونات التوربينات الغازية الفضائية والصناعية: الشفرات والدوارات والأقراص والحلقات وأجزاء الاحتراق التي تعمل في الأجزاء الساخنة.

• مثبتات وبراغي ذات درجة حرارة عالية: حيث يلزم الاحتفاظ بالتحميل المسبق طويل الأجل عند درجة حرارة مرتفعة.

• أدوات الشغل على الساخن وقوالب التشكيل والتشكيل التي تتطلب مقاومة الحرارة وثبات الأبعاد.

• النوابض المتخصصة وأجزاء الاحتفاظ في البيئات التي تشهد تسخينًا دوريًا وإجهادًا عاليًا.

سبب اختيار المهندسين لها: توفر السبيكة مزيجاً من مصفوفة قابلة للتقوية بالعمر (رواسب Al + Ti) والتقوية بالمحلول الصلب (Mo، Co) التي تنتج أداءً عاليًا في الشد والزحف دون قيود الصب فقط لبعض السبائك الفائقة أحادية البلورة أو السبائك الفائقة المتصلبة اتجاهيًا. وهذا ما يجعل النيمونيك 105 جذابًا للمكونات المشغولة والمطروقات التي يجب تشكيلها ومعالجتها حراريًا بتفاوتات ضيقة.

المعالجة الحرارية والتصنيع والربط

المعالجات الحرارية (توصيات الشركة المصنعة): تقدم نشرة المعادن الخاصة نظامين مستخدمين بشكل متكرر مصممين خصيصًا لنوع المكون:

• المعالجة A (قوة الزحف المثلى على المدى الطويل): 4 ساعات/ 1150 درجة مئوية تبريد بالهواء + 16 ساعة/ 1050-1065 درجة مئوية تبريد بالهواء + 16 ساعة/ 850 درجة مئوية تبريد بالهواء.

• المعالجة B (للحصول على قوة شد أعلى وخصائص محسنة لخصائص RT عندما يكون الزحف طويل الأجل أقل أهمية): 4 ساعات/ 1125 درجة مئوية + 16 ساعة/ 850 درجة مئوية + 16 ساعة/ 850 درجة مئوية
  استخدم المعالجة (أ) لشفرات/أقراص التوربينات؛ (ب) عندما لا يكون عمر الزحف المطلوب مركزياً.

عمل ساخن: النطاق الموصى به ~ 1050-1200 درجة مئوية؛ التلدين البيني عند ~ 1150 درجة مئوية إذا تم إجراء تشوه شديد.

التصنيع الآلي: الماكينة في حالة المعالجة حراريًا بالكامل حيثما أمكن؛ الصلابة تملي أدوات كربيد (رؤوس كربيد التنجستن)، وممارسات التغذية المنخفضة/ الصلابة العالية.

اللحام: يمكن أن يكون اللحام بالاندماج (TIG/MIG) إشكالياً بسبب التشقق الدقيق في اللحام ومنطقة الخطر الوعائي؛ وقد تم استخدام اللحام بالشعاع الإلكتروني واللحام بالحزمة الإلكترونية واللحام بالوميض في الإنتاج بنجاح، ولكن اختبارات التأهيل إلزامية. يعتبر اللحام بالنحاس في درجة حرارة عالية في أجواء هيدروجين مفرغة/جافة/خاملة طريقة شائعة للربط عندما تبقى درجات الحرارة أقل من معالجة المحلول.

نصيحة عملية: تحديد المعالجات الحرارية المسموح بها، والمعالجة الحرارية المطلوبة بعد اللحام (إن وجدت)، ومؤهلات اختبار عدم التشويش غير الميكانيكي في طلبات الشراء - غالبًا ما تكون المكونات التي تستخدم Nimonic 105 ذات أهمية حرجة للسلامة.

الحجم والأشكال والوزن

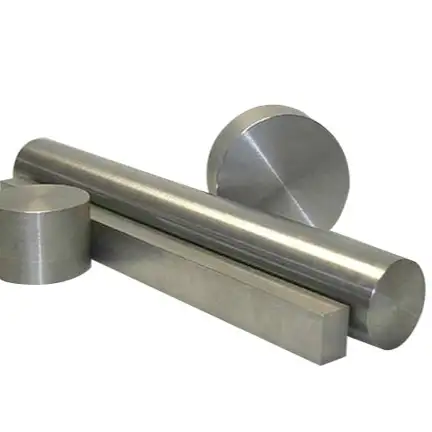

يتم إنتاج نيمونيك 105 بواسطة مصانع متخصصة ومراكز خدمة في العديد من أشكال المنتجات. وتشمل الأصناف التجارية النموذجية القضبان والقضبان والمقاطع المبثوقة والصفائح/الألواح (الصفائح الرقيقة والألواح السميكة) والأنابيب والمطروقات.

جدول الحجم والوزن التمثيلي

مثال على الوزن: طول 1000 مم من قضيب دائري قطره 50 مم يزن π-(0.05²/4)-1 م -8.01 جم/سم مكعب → ≈15.7 كجم (يجب على المهندس حساب الكتلة الدقيقة من الهندسة). (استخدم الكثافة 8.01 جم/سم مكعب للتحويلات).

مقارنة الأسعار العالمية 2025

ملاحظة السوق: تعتمد أسعار سبائك النيكل الفائقة المتخصصة اعتمادًا كبيرًا على الشكل (القضبان مقابل الألواح مقابل أدوات التثبيت النهائية)، والكمية، ومهلة التصنيع، والرسوم الإضافية للمواد الخام. النطاقات التالية هي مؤشرات تقريبية للسوق تم جمعها من كشوف أسعار الموردين الحالية وقوائم السوق (سعر فوب أو سعر المورد المدرج للكيلو جرام). استخدمها فقط لوضع الميزانية - احصل على عروض أسعار رسمية للمشتريات.

المصادر والمحاذير: وتجمع هذه النطاقات بين قوائم السوق (صنع في الصين، وصفحات فوب المصنع)، وموزعي السبائك المتخصصة ومؤشرات الرسوم الإضافية للسبائك؛ ويمكن أن يتأرجح السعر حسب أسواق النيكل/الكوبالت، والشكل، والشهادة المطلوبة، وحجم الطلب. للحصول على ميزانية دقيقة، اطلب عروض أسعار المطاحن التي تشير إلى المواصفات الكاملة (BS HR3 / W. Nr. 2.4634) والمعالجة الحرارية.

التوريد ووقت التسليم وسبب شراء Nimonic 105 من MWalloys

MWalloys - نبذة عنا (باختصار): شركة MWalloys هي شركة متخصصة في توريد ومعالجة المعادن تركز على المواد ذات القاعدة النيكلية عالية الحرارة للقطاعات الصناعية والفضائية. نحتفظ بعلاقات مع المصانع ونقوم بتخزين درجات نيمونيك الشائعة لتوريد الحلقات المطروقة والقضبان والألواح والصفائح والقطع حسب الطول.

ما تقدمه MWalloys لـ MWalloys لـ Nimonic 105

• سعر المصنع 100% على العديد من النماذج القياسية (نشتري مباشرةً من المطاحن ونمرر الوفورات إلى عملائنا).

• توصيل سريع للمخزون بالنسبة لأحجام القضبان والألواح والألواح والصفائح النموذجية - يتيح المخزون مهلة زمنية قصيرة للعديد من الطلبات.

• الشهادات وإمكانية التتبع: تقارير اختبار المواد (MTRs)، وإمكانية تتبع الرقم الحراري، وسجلات الاختبار المقدمة مع كل شحنة.

• دعم التصنيع: التصنيع الآلي والشراكة في التشكيل والمعالجات الحرارية المؤهلة مسبقًا عند الطلب.

إذا كنت بحاجة إلى عرض أسعار رسمي، فقم بتضمين: المعيار المطلوب (على سبيل المثال، BS HR3 / W. Nr. 2.4634)، وشكل المنتج، والأبعاد، ومتطلبات المعالجة الحرارية/المعالجة الحرارية، والكمية وميناء التسليم - سترد شركة MWalloys بالتسعير المباشر للمصنع والأوقات المقدرة الجاهزة للشحن.

نصيحة عملية للشراء: بالنسبة للمكونات الدوارة أو مكونات السلامة الحرجة، تتطلب إمكانية التتبع المعتمد للمطحنة أو المنشأة وأي اختبارات ضرورية من طرف ثالث (مثل الفحص الكيميائي/الفحص الكيميائي/الفحص الكيميائي والفحص غير المباشر) في طلب الشراء.

كيفية تحديد نيمونيك 105 في المشتريات

عند كتابة مستندات الشراء التقنية، قم بتضمين:

1. التسمية الدقيقة للسبائك (على سبيل المثال، سبيكة نيمونيك 105، W. Nr. 2.4634، BS HR3).

2. نموذج المادة المطلوبة (قضيب، صفيحة، مقطع مقذوف، فراغ تشكيل).

3. تحمل التركيب الكيميائي أو المواصفات المرجعية. (اذكر نسخة BS/EN أو صحيفة بيانات المعادن الخاصة).

4. المعالجة الحرارية (حدد أيًا من الأنظمة المقترحة من الشركة المصنعة أو بديل متفق عليه).

5. معايير قبول الخصائص الميكانيكية (الشد، والإخضاع، والاستطالة عند RT وعند الحاجة عند درجات الحرارة المرتفعة).

6. الاختبارات غير المتلفة والقبول (إذا لزم الأمر، على سبيل المثال، الموجات فوق الصوتية على المطروقات، PMI).

7. التوثيق (MTR حسب EN 10204 3.1/3.2 أو ما يعادلها).

8. العمليات الخاصة (تعليمات اللحام/اللحام بالنحاس، وبدلات التشغيل الآلي، والمعالجة الحرارية بعد اللحام).

9. الكمية وجدول التسليم - الارتباط بتأكيد المورد والمهلة الزمنية.

10. الشروط التجارية - فوب/سيف والشروط المتفق عليها والدفع والضمان.

الأسئلة الشائعة

1. هل نيمونيك 105 هو نفسه إنكونيل 625 أو 718؟
لا. ينتمي النيمونيك 105 إلى عائلة النيمونيك (النيكل والكوبالت والكروم مع تقوية ترسيب الألومنيوم/التاي). إنكونيل 625 و718 سبيكة مختلفة من سبائك النيكل ذات قاعدة نيكل مختلفة مع موازين سبائك ومغلفات أداء مختلفة؛ لا تستبدلها دون مراجعة هندسية.

2. ما درجة الحرارة التي يمكن أن تعمل بها بشكل مستمر؟
تم تصميمه للخدمة المستمرة حتى ≈950°C، مع عمر محدد للمكونات اعتمادًا على الإجهاد والبيئة والمعالجة الحرارية. استخدم منحنيات الزحف والتمزق الخاصة بالشركة المصنعة لقياس حجم الأجزاء.

3. ما هي المعالجة الحرارية القياسية؟
تم نشر نظامين شائعين: دورة العمر الطويل (4 ساعات عند 1150 درجة مئوية تيار متردد 1150 درجة مئوية → 16 ساعة عند 1050-1065 درجة مئوية تيار متردد 1050-1065 درجة مئوية → 16 ساعة عند 850 درجة مئوية تيار متردد) لعمر الزحف، ودورة تقادم + تقادم أقصر (4 ساعات عند 1125 درجة مئوية تيار متردد 1125 درجة مئوية → 16 ساعة عند 850 درجة مئوية تيار متردد) لقوة RT الأعلى حيث يكون عمر الزحف أقل أهمية. حدد ما تحتاج إليه.

4. هل يمكن لحام النيمونيك 105؟
يمثل اللحام الاندماجي تحديًا ويمكن أن ينتج عنه شقوق دقيقة؛ وقد شهد اللحام بالشعاع الإلكتروني واللحام بالحزمة الإلكترونية واللحام بالوميض الوامض نجاحًا. يشيع استخدام اللحام بالنحاس في أجواء محكومة. يجب أن يكون اللحام مؤهلاً على المكون والتجميع المحدد.

5. هل يتطلب Nimonic 105 أدوات تصنيع خاصة؟
نعم - بسبب الصلابة العالية بعد المعالجة الحرارية، يوصى باستخدام أدوات الكربيد والتصميم الدقيق للعملية (الصلابة والتغذية المحافظة). الماكينة في حالة المعالجة الحرارية النهائية حيثما أمكن.

6. ما هي النماذج الشائعة المتاحة من المطاحن؟
قضبان مستديرة ومقاطع مقذوفة وألواح وصفائح وأنابيب وفراغات مطروقة ومطروقات حلقية. يعتمد التوفر على المصنع والحد الأدنى من الكميات المطلوبة.

7. كيف يؤثر محتوى الكربون على الخصائص؟
يتميز النيمونيك 105 بحد أعلى مرتفع نسبيًا من الكربون (0.17 بالوزن% كحد أقصى). ويؤثر الكربون على تكوين الكربيد وبالتالي على الزحف وقابلية التصنيع؛ وتدرس الدراسات الحديثة تأثير الكربون على الزحف واستقرار البنية المجهرية.

8. هل هو مقاوم للتآكل؟
تتمتع بمقاومة جيدة للأكسدة في درجات الحرارة العالية بسبب الكروم والألومنيوم ولكنها ليست سبيكة مقاومة للتآكل بشكل عام للمواد الكيميائية المائية العدوانية - اختر سبيكة مصنفة للتآكل إذا كان هذا هو المطلب الأساسي.

9. ما هي الوثائق التي يجب أن أصر عليها؟
اختبار مطحنة MTR (كيميائي وميكانيكي)، وسجل المعالجة الحرارية، وأي تقارير مطلوبة عن الاختبارات غير القابلة للتفكيك والتدمير. بالنسبة للاستخدامات الفضائية أو الاستخدامات الحرجة المتعلقة بالسلامة، من الشائع الحصول على درجة أعلى من الشهادات وإمكانية التتبع (3.1/3.2 أو ما شابه ذلك).

10. كيف يمكنني الحصول على سعر ومهلة زمنية موثوقة؟
قدم المواصفات الدقيقة (W. Nr./BS أو AMS إن وجدت) والشكل والأبعاد والكمية والمعالجات المطلوبة للموردين. تقلل الطلبيات الكبيرة من تكاليف الكيلوجرام الواحد؛ يمكن لشركة MWalloys تقديم عروض أسعار للمطاحن وعادةً ما تحتفظ بمخزون لإرسالها بشكل أسرع على الأحجام الشائعة.
