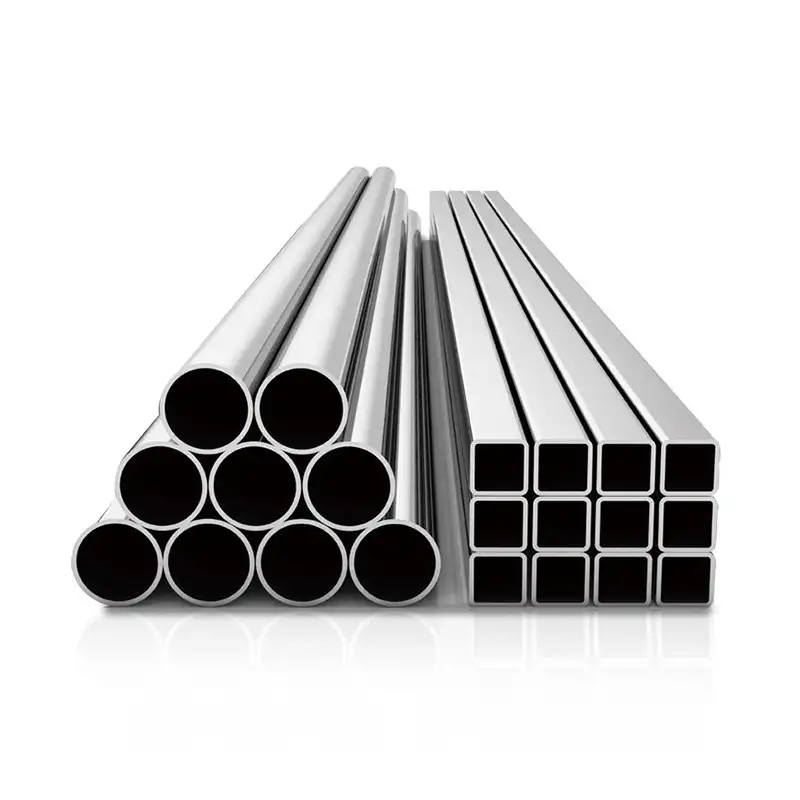

309 أنابيب الفولاذ المقاوم للصدأ 309 عبارة عن سبيكة أوستنيتي عالية الكروم والنيكل عالية النيكل مصممة للخدمة في درجات الحرارة المرتفعة حيث تكون مقاومة التحجيم والأكسدة أكثر أهمية من مقاومة الكلوريد. توفر مقاومة للأكسدة والزحف أفضل بكثير من 304 ومقاومة أفضل للأكسدة والزحف من 304 وقوة ساخنة محسنة مقارنة بالعديد من الدرجات الشائعة، مما يجعلها خيارًا مفضلاً لمكونات الأفران وأنابيب المبادلات الحرارية والمداخن الصناعية. بالنسبة للمشترين الذين يبحثون عن تسعير مباشر للمصنع وتنفيذ سريع، توفر MWAlloys أنابيب TP309 / TP309S بأسعار المصنع 100% مع مخزون جاهز وشحن سريع من الصين - مناسب للمشتريات الصناعية العالمية.

ما هي أنابيب الفولاذ المقاوم للصدأ 309؟

النوع 309 (غالبًا ما يتم تحديده في المتغير منخفض الكربون 309S أو المتغير "H" للكربون العالي) هو فولاذ أوستنيتي غير قابل للصدأ من الكروم والنيكل تم إنشاؤه لمقاومة الأكسدة والتوسع في درجات الحرارة المرتفعة (الخدمة المستمرة في نطاق حوالي 900-1100 درجة مئوية / 1650-2000 درجة فهرنهايت اعتمادًا على الغلاف الجوي والدورة). في شكل أنابيب يتم تقديمه في شكل أنابيب ملحومة (ERW، SAW، إلخ) ومنتجات غير ملحومة بموجب مواصفات أنابيب الضغط الشائعة مثل ASTM A312 (لدرجات الأنابيب الأوستنيتي غير القابل للصدأ) ورموز ASME ذات الصلة. تم تطوير 309 كتعديل مقاوم للحرارة لسلسلة 300 العامة لتوفير أداء محسن في البيئات الحارة المؤكسدة.

الاستخدامات الموصى بها

• أنابيب الأفران والمداخن والأنابيب التي تتطلب مقاومة الأكسدة.

• أنابيب التنفيس والعادم ذات درجة الحرارة العالية للعمليات الحرارية.

• معدات المعالجة التي تتعامل مع الغازات المؤكسدة الساخنة (غير الكربنة).

• الأنابيب الانتقالية في المصانع البتروكيماوية أو الكيميائية حيث تتطلب المقاطع القصيرة مقاومة عالية للحرارة.

• لحام طبقات الحشو والطبقات العازلة عند ربط المواد ذات السبائك العالية بالفولاذ الكربوني.

التركيب الكيميائي

فيما يلي جدول موجز يمثل نطاقات التركيب المقبولة عادةً للنوع 309/309S (النسبة المئوية للوزن). تتحكم شهادات الطاحونة الفردية ومكالمات المواصفات (ASTM) في حدود القبول الدقيقة - اذكر دائمًا المواصفات واطلب تقارير اختبار الطاحونة (MTRs).

(تؤكد المعايير المرجعية وأوراق البيانات هذه النطاقات - تحقق دائمًا من خلال تقرير منتصف المدة للمورد).

ملاحظات على المتغيرات:

• 309S = متغير منخفض الكربون (قابلية لحام أفضل، خطر أقل للتآكل بين الخلايا الحبيبية بعد اللحام).

• 309H = خيار الكربون الأعلى عندما تكون قوة الزحف عند درجة حرارة عالية مطلوبة (يستخدم في عناصر هيكلية مختارة ذات درجة حرارة مرتفعة).

خواص المواد

الخواص الميكانيكية في درجة حرارة الغرفة (ملدنة):

الأداء في درجات الحرارة العالية (إرشادات عملية):

• مقاومة أكسدة مستمرة تصل إلى حوالي 1,000-1,100 درجة مئوية (1,832-2,012 درجة فهرنهايت) في ظروف أكسدة جافة غير متكررة؛ يقلل التدوير الحراري من درجة الحرارة العملية القصوى.

• مقاومة فائقة للتقشر مقارنةً بـ 304؛ تم تحسين مقاومة الزحف والقوة في درجات الحرارة العالية، ولكن عائلة 310 (نيكل أعلى) توفر قدرة أعلى في درجات الحرارة عند الحاجة.

المواصفات الشائعة ومعايير الأنابيب المشتركة

عند طلب 309 من أنابيب الفولاذ المقاوم للصدأ 309، يتم استخدام المواصفات/التسميات التالية بشكل شائع:

• ASTM A312 / ASME SA312 - المواصفة القياسية لأنابيب الفولاذ الأوستنيتي غير القابل للصدأ غير الملحومة والملحومة والمشكلة على البارد بشدة (عادةً ما يتم إدراج المتغيرات TP309S و TP309H).

• ASTM A269 / A270 - يغطي الأنبوب والأنابيب الصحية لبعض أشكال المنتجات.

• تسمية UNS: S30900 (309), S30908 (309S).

• معادلات EN / DIN: رقم EN الأوروبي لـ 309 تقريباً 1.4833 (لـ 309) / 1.4828 يختلف التعيين باختلاف الطبقة التحتية الدقيقة؛ راجع جداول EN 10088 للحصول على مراجع دقيقة.

قائمة الطلبات (الحد الأدنى): رتبة المادة (309/309S/309H)، والمواصفات (ASTM A312 / ASME SA312)، والعرض الخارجي والجدار (على سبيل المثال، 3 بوصة SCH 40)، ومتطلبات الاختبار (هيدروستاتيكي، PMI، MTR)، وحالة المعالجة الحرارية (ملدنة)، والتشطيب النهائي (نهاية عادية/مشطوفة)، والتعبئة والتغليف.

ما الذي يعادل الفولاذ المقاوم للصدأ 309؟

المعادلات شائعة الاستخدام والمراجع التبادلية:

• معيار AISI 309 / NS S30900 - تسمية أمريكا الشمالية

• EN / DIN: تشمل المعادلات القريبة ما يلي 1.4833 أو X12CrNiSi20-12 التعيين (تحقق من جدول EN الدقيق للتفاوتات العنصرية).

• 309S ↔ UNS S30908 لمتغير منخفض الكربون.
  تأكد دائمًا من التكافؤ من خلال حدود التركيب المطلوبة بدلًا من الاعتماد على اسم واحد؛ فالخرائط التبادلية EN ↔ AISI تقريبية وأحيانًا مقسمة عبر أرقام EN متعددة.

في ماذا تستخدم أنابيب الفولاذ المقاوم للصدأ 309؟

• أنابيب الفرن والفرن: مجاري الهواء، والشعلات، والعوادم، وأنابيب الحلق للأجهزة التي تتعامل مع الغازات ذات درجة الحرارة العالية.

• معدات المعالجة الحرارية: الأجزاء المعرّضة لدرجات حرارة مرتفعة متقطعة وأجواء متقشرة.

• الأفران والغلايات الصناعية: الأقسام التي تتطلب مقاومة الأكسدة ولكنها ليست في بيئات عالية الكربنة.

• أنظمة المداخن المعمارية/الصناعية: حيث يمثل ارتفاع درجة الحرارة والأكسدة مصدر قلق.

• مستهلكات اللحام والطبقات العازلة - تُستخدم حشوات 309 في كثير من الأحيان لربط الفولاذ المقاوم للصدأ بالفولاذ الكربوني لأن 309 يتحمل التخفيف ويقلل من مخاطر التشقق.

القيود: تجنبها في الخدمة شديدة الكلورة (مياه البحر) وحيثما تكون الكبريتات/الكربنة شديدة - قد تكون السبائك المتخصصة الأخرى ضرورية.

الفولاذ المقاوم للصدأ 309 مقابل 304 مقابل 316

الأحجام والوزن - الجداول الزمنية والحساب والأمثلة

عادة ما يتم طلب الأنابيب حسب حجم الأنبوب الاسمي (NPS) / DN والجدول الزمني (سمك الجدار). تتبع أنابيب الفولاذ المقاوم للصدأ 309 نفس معايير الأبعاد مثل الأنابيب الأوستنيتي الأخرى غير القابل للصدأ تحت ASTM A312.

حساب الوزن (معادلة سريعة) - مفيدة للمشترين والخدمات اللوجستية:

• رطل/قدم = (OD - t) × t × 10.69 (للصلب؛ يعطي رطلًا لكل قدم)

• كجم/م = (OD_mm - t_mm) × t_mm × 0.0246615

جدول أمثلة (مقاسات مختارة، جدول 40، أوزان تقريبية)

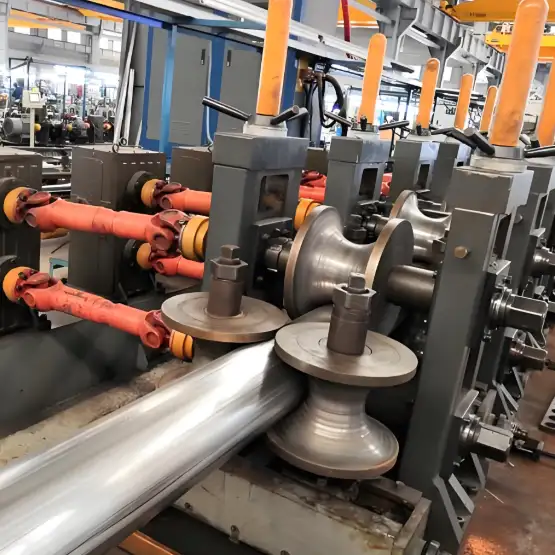

نماذج التوريد: الأنابيب الملحومة من مخلفات الحرب من مخلفات الحرب الملحومة وغير الملحومة وذات القطر الكبير والأنابيب ذات القطر الكبير والأحجام الميكانيكية - يجب أن يحدد الشراء القطر العمودي والجدار والطول وما إذا كانت الاختبارات غير المتلفة (UT، PMI) مطلوبة.

لقطة أسعار 2025 - الولايات المتحدة الأمريكية وأوروبا والصين

مهم: تختلف أسعار السوق غير القابل للصدأ يوميًا وتعتمد على السبيكة والشكل (لفائف، صفائح، أنابيب)، والكمية، ومسار صناعة الصلب، ومقاييس التجارة. ويعطي الجدول أدناه نطاقات إرشادية (إشارات السوق في منتصف عام 2025 وقوائم المصانع الصينية)، وهي مخصصة لإعداد الميزانية وطلبات عروض الأسعار. اطلب دائمًا عروض الأسعار الثابتة الحالية.

كيفية استخدام هذه الأرقام: التحويل إلى المتر الواحد أو القطعة الواحدة باستخدام جداول الوزن لحجم الأنبوب المحدد والجدول الزمني المحدد؛ يمكن أن يضيف الشحن والتعريفات الجمركية الكثير إلى التكلفة النهائية.

محركات السوق التي يجب مراقبتها (2025): تكاليف الطاقة، ورسوم مكافحة الإغراق، وتوافر البليت الملفوف المقاوم للصدأ، وتقلبات أسعار العملات. وتشير التقارير الأخيرة للصناعة إلى ضعف الطلب الأوروبي وضغط الأسعار من الواردات الآسيوية منخفضة التكلفة؛ وتتأثر الأسواق الأمريكية بالتعريفات الجمركية والقيود المفروضة على القدرات المحلية.

قائمة التحقق من المشتريات وضمان الجودة

عند شراء 309 أنبوب فولاذ مقاوم للصدأ 309، قم بتضمين الحد الأدنى من العناصر التالية في طلب الشراء

• المواصفات والدرجة: ASTM A312 A312 TP309S (أو TP309H إذا لزم الأمر)، UNS S30908 أو S30900.

• متطلبات استعراض منتصف المدة:: اختبار منتصف المدة الكيميائي والميكانيكي الكامل وفقًا لمعيار ASTM - الإصرار على أرقام الحرارة القابلة للتتبع.

• الاختبار:: اختبار هيدروستاتيكي أو هوائي؛ فحص هوائي أو هوائي؛ تحديد المواد أو تحديد إيجابي للمواد في الطلبات الحرجة؛ التصوير الإشعاعي لدرزات اللحام عند الحاجة.

• المعالجة الحرارية:: الحالة الملدنة ما لم ينص على خلاف ذلك.

• التشطيب النهائي والتغليف النهائي:: نهايات مشطوفة للحام، وأكمام بلاستيكية للتصدير.

• تعليمات اللحام:: حدد 309 معدن حشو أو مادة مستهلكة متوافقة عند الربط مع معادن غير متشابهة.

• الفحص:: الفحص من طرف ثالث (إذا لزم الأمر) ومعايير القبول لتفاوتات الأبعاد.

MWAlloys - عرض التوريد المباشر للمطاحن

MWAlloys هي شركة تصنيع وتاجر مقرها الصين ولديها مخزون مصنع من الدرجات الأوستنيتي غير القابل للصدأ (بما في ذلك 309/309S). أبرز مميزات عرضنا:

• سعر المصنع 100% - نقوم بالشحن مباشرةً من مخزون المطحنة لتقليل هوامش الربح للوسطاء.

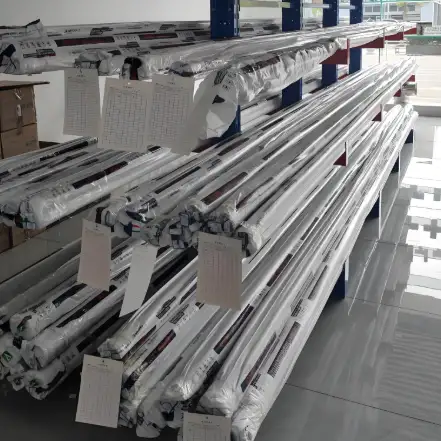

• سرعة الإنجاز - الأطوال الموحدة والمخزونات الجاهزة للجداول الزمنية الشائعة (شحنات قصيرة الأجل للمقاسات المخزنة).

• ضمان الجودة - استعراضات منتصف المدة الكاملة، والأرقام الحرارية القابلة للتتبع، والفحص الاختياري من طرف ثالث.

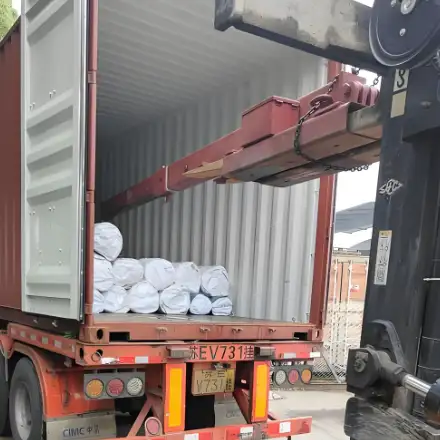

• الشحن العالمي - شروط فوب/سيف والمساعدة في وثائق التصدير والخدمات اللوجستية.

إذا كان مشروعك يحتاج إلى توريد فوري ومعتمد من أنابيب TP309S بأحجام NPS/SCH الشائعة، يمكن لشركة MWAlloys إصدار طلب عرض أسعار مع شهادات مطحنة عينة عند الطلب.

الأسئلة الشائعة

1. Q: هل الأنبوب 309 غير القابل للصدأ مغناطيسي؟
   A: 309 الملدن 309 غير مغناطيسي في الأساس؛ يمكن أن يؤدي الشغل على البارد إلى استجابة مغناطيسية طفيفة.

2. Q: هل يمكن لحام 309 بالفولاذ الكربوني؟
   A: نعم، تُستخدم معادن الحشو 309 بشكل شائع كلحامات انتقالية بين الفولاذ المقاوم للصدأ والفولاذ الكربوني بسبب محتواها العالي من الكروم والنيكل، مما يقلل من ميل التشقق.

3. Q: هل يجب أن أختار 309 أو 309S؟
   A: بالنسبة للأنابيب الملحومة التي يكون فيها التآكل بين الخلايا الحبيبية بعد اللحام مصدر قلق، اختر 309S (كربون أقل). استخدم 309H عند الحاجة إلى مقاومة الزحف في درجات الحرارة العالية.

4. Q: ما الاختبارات التي يجب أن تكون في اختبار منتصف المدة؟
   A: التركيب الكيميائي، واختبار الشد، والصلابة، ورقم الحرارة، وأي اختبارات غير تدميرية متفق عليها (مثل اختبار الشد والصلابة والصلابة ورقم الحرارة وأي اختبارات غير تدميرية متفق عليها (مثل اختبار PMI، وUT، وRT) وفقًا لمواصفات الشراء (ASTM/ASME).

5. Q: هل يقاوم 309 الكربنة/الكبريتدة؟
   A: يتميز 309 بمقاومة لا بأس بها للكبريتات في بعض الأجواء المحتوية على الكبريت، ولكن أداءه ضعيف في البيئات الكربنة القوية أو البيئات الكربونية المختزلة؛ استشر المتخصصين في التآكل.

6. Q: هل يمكن استخدام 309 في البيئات البحرية؟
   A: لا، بالنسبة لمياه البحر أو البيئات الغنية بالكلوريد, 316 أو الدرجات المزدوجة هي الأفضل.

7. Q: ما هي درجة الحرارة القصوى للخدمة المستمرة؟
   A: غالبًا ما يُشار إلى أن الخدمة العملية المستمرة تحت الأجواء المؤكسدة تصل إلى 1,000-1,100 درجة مئوية تقريبًا؛ ويقلل التدوير الحراري من هذا الحد.

8. Q: هل توجد جداول أنابيب قياسية لـ 309؟
   A: نعم، تنطبق نفس الجداول الزمنية (5S، 10S، 40، 80، إلخ) كما هو الحال بالنسبة للأنابيب الأوستنيتيّة الأخرى غير القابل للصدأ بموجب ASTM A312.

9. Q: كيف يمكنني الحصول على أسعار شراء تنافسية؟
   A: دمج الأحجام، وتحديد الأحجام القياسية المخزنة، وطلب عروض أسعار مباشرة من المصنع (عروض أسعار متوسطة الأجل قابلة للتتبع الحراري)، والنظر في عروض المصانع الصينية على أساس فوب لقوائم المواد الكبيرة.

10. Q: ما هي الوثائق التي تضمن الامتثال؟
    A: تقارير اختبار المطحنة (MTRs) التي تشير إلى مواصفات ASTM/ASME المطلوبة، وشهادات الفحص من طرف ثالث (إذا لزم الأمر)، وتقارير اختبار NDT.

مراجع موثوقة

• ASTM A312 / ASME SA312 - المواصفة القياسية لأنابيب الفولاذ المقاوم للصدأ الأوستنيتي غير الملحومة والملحومة والمملوءة على البارد بشدة
• معهد النيكل - إرشادات التصميم لاختيار واستخدام الفولاذ المقاوم للصدأ
• WorldStainless - الفولاذ المقاوم للصدأ: جداول الخواص الفنية (جداول الرتب بما في ذلك 309)
• بين ستانلس ستيل - سبيكة 309/309S (UNS S30900/S30908) ورقة المواصفات (ورقة بيانات)
