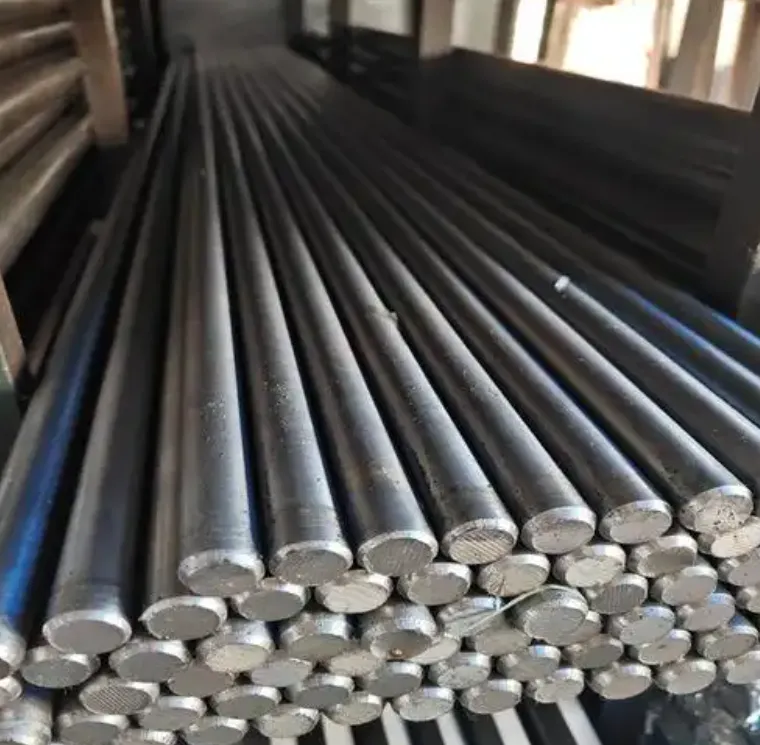

يعد القضيب المستدير الفولاذي AISI 1020 خيارًا عمليًا وفعالًا من حيث التكلفة من الفولاذ الكربوني عندما تكون القوة المعتدلة وقابلية اللحام الموثوقة وسلوك التشكيل المتسق والتوافر الواسع أكثر أهمية من الصلابة العالية. في معظم ظروف التوريد الصناعية (المدرفلة على الساخن، المسحوبة على البارد، والمعادلة)، يوفر القضيب المستدير 1020 أداءً متوقعًا للشد والإنتاجية، ويُمكن التنبؤ به في الآلات بشكل نظيف باستخدام الأدوات القياسية، ويدعم خطوات التصنيع الشائعة دون احتياطات خاصة، ولهذا السبب توصي به شركة MWalloys على نطاق واسع في الأعمدة والدبابيس والبطانات والبطانات والفواصل والأقواس والأجزاء المُشَكَّلة للأغراض العامة.
ما هو القضيب المستدير الفولاذي AISI 1020 المستخدم في المشاريع الحقيقية؟
الفولاذ AISI 1020 (SAE 1020) هو فولاذ منخفض الكربون بنسبة كربون 0.20 في المائة تقريبًا. هذا المستوى من الكربون يضعه في مكان رائع: أقوى من درجات الكربون المنخفضة للغاية، ومع ذلك لا يزال من السهل لحامه وتشكيله. في شكل قضيب دائري، يتم اختياره عندما يتطلب التصميم:
- قوة استاتيكية معتدلة مع ليونة جيدة.
- لحام مباشر باستخدام الإجراءات الشائعة.
- الخراطة، والحفر، والتوسيع، والتوسيع، واللولبة، والطحن مع تكوين برادة ثابتة.
- تشكيل أو ثني على البارد دون تشقق متكرر.
- توافر القطر الكبير مقارنةً بالعديد من السبائك المتخصصة.
- تكلفة المواد أقل من سبائك الفولاذ والفولاذ المقاوم للصدأ وفولاذ الأدوات.
كثيرًا ما يختار المهندسون القضيب الدائري 1020 عندما تكون هندسة الجزء بسيطة، وتظل الأحمال معتدلة، ويكون التحكم في التكلفة أمرًا مهمًا. وتفضله فرق المشتريات لأن العديد من المصانع تنتجه بموجب معايير مشتركة، مما يقلل من مخاطر التوريد.
ما هي المعايير وأسماء الرتب التي تتطابق مع القضيب المستدير SAE 1020؟
1020 هي تسمية درجة في أمريكا الشمالية، ومع ذلك غالبًا ما تشير سلاسل التوريد العالمية إلى معادلاتها. وتعتمد المطابقة الصحيحة على النظام القياسي وشكل المنتج الدقيق (قضيب أو سلك أو لوح) بالإضافة إلى حالة التسليم.
التسميات الشائعة المستخدمة في وثائق الشراء
- AISI 1020
- SAE 1020
- UNS G10200
- ASTM A29 (المتطلبات العامة، يشار إليها عادةً بدرجة القضيب).
- ASTM A108 (قضيب منتهٍ على البارد، كثيرًا ما يستخدم مع 1020).
المعادلات الدولية المستخدمة في التوريد عبر الحدود
يسرد الجدول أدناه المعادلات التقريبية المستخدمة على نطاق واسع. التكافؤ الدقيق غير مضمون لأن كل معيار يحدد نطاقات الكيمياء الخاصة به وتوقعات الخواص الميكانيكية.
| النظام | التعيين | الملاحظات المستخدمة في التجارة |
|---|---|---|
| UNS | G10200 | المعرف القائم على الكيمياء المستخدم في أمريكا الشمالية |
| EN | C22, 1.0402 | غالبًا ما يشار إليها في أوروبا؛ قد تكون مرتبطة بمتطلبات شروط التسليم |
| DIN أقدم | Ck22 (حسب السياق) | تسمية قديمة؛ تحقق من وثائق المطحنة |
| JIS | S20C | التسمية اليابانية الشائعة في نفس نطاق الكربون |
| غب (الصين) | 20# | غالبًا ما يتم التعامل معها على أنها قابلة للمقارنة؛ تأكيد الحدود الدقيقة |
| الأيزو | درجات النوع C22 | مستخدمة في مواصفات ورسومات معينة |
عند تحويل فاتورة المواد عبر المعايير، فإن الطريقة الأكثر أمانًا هي المطابقة الكيميائية بالإضافة إلى تأكيد الخصائص الميكانيكية في تقرير اختبار المطحنة (MTR).
ما التركيب الكيميائي الذي يحدد الفولاذ 1020؟
1020 هو حديد في المقام الأول مع الكربون والمنجنيز الخاضع للرقابة. وتوجد عناصر متبقية بسبب ممارسة صناعة الصلب ومزيج الخردة، ومع ذلك تبقى المصانع ذات السمعة الطيبة ضمن الحدود المسموح بها.
النطاق الكيميائي النموذجي (النسبة المئوية للوزن)
تمثل القيم أدناه نطاقات الصناعة الشائعة. اعتمد دائماً على التحليل الحراري المدرج في تقرير منتصف المدة.
| العنصر | النطاق النموذجي (%) | الوظيفة في نظام السبائك |
|---|---|---|
| الكربون (C) | 0.18 إلى 0.23 | زيادة القوة، والاستجابة للكربنة، والصلابة المحتملة |
| المنجنيز (Mn) | 0.30 إلى 0.60 | القوة، وإزالة الأكسدة، وتحسين العمل الساخن |
| الفوسفور (P) | 0.040 كحد أقصى | تُحفظ منخفضة لحماية الليونة والمتانة |
| الكبريت (S) | 0.050 كحد أقصى | يحسّن ارتفاع S من قابلية التشغيل الآلي، ولكنه يقلل من الليونة؛ حيث تعمل العديد من درجات الحرارة المنخفضة |
| السيليكون (Si) | 0.10 إلى 0.35 (نموذجي) | إزالة الأكسدة؛ مساهمة صغيرة في القوة |
| الحديد (Fe) | التوازن | مصفوفة معدنية |
ما الذي يجب على المشترين مشاهدته في الكيمياء
مستوى الكبريت: إن سلوك “التشغيل الآلي الحر” ليس هو الهدف الرئيسي من 1020، ومع ذلك يمكن للكبريت بالقرب من الحد الأعلى أن يحسن من كسر البُرادة. يمكن للكبريت نفسه أن يقلل من الليونة العرضية وقوة التعب. إذا شهد العمود ثنيًا دوريًا، اطلب الكبريت العادي بدلاً من الكبريت العالي.
الكربون بالقرب من الطرف العلوي: يزيد الكربون الأقرب إلى 0.23 في المائة من القوة قليلاً ويمكن أن يزيد من الصلابة بعد دورات حرارية معينة. كما أنه يدفع خطر التشقق في اللحام إلى أعلى، وعادةً ما يمكن التحكم فيه بإجراءات سليمة.
ما الخواص الميكانيكية التي يمكن أن يتوقعها المهندسون من القضيب الدائري 1020؟
تعتمد الخواص الميكانيكية بشكل كبير على حالة التسليم وحجم القضيب. ويزيد التشطيب على البارد من القوة بسبب تصلب الإجهاد؛ أما القضبان المدرفلة على الساخن فهي أقل قوة مع ليونة أعلى؛ ويمكن أن يؤدي التطبيع إلى تحسين حجم الحبيبات وتثبيت الأداء.
خصائص درجة حرارة الغرفة النموذجية حسب حالة الإمداد
تمثل الأرقام أدناه النطاقات الشائعة في الصناعة. ويحكم معدل متوسط الأجل الواحد مجموعة محددة.
| الحالة (الإمداد المشترك) | قوة الخضوع (ميجا باسكال) | قوة الشد (ميجا باسكال) | الاستطالة في 50 مم (%) | الصلابة (HBW) |
|---|---|---|---|---|
| مدرفلة على الساخن | 250 إلى 350 | 400 إلى 500 | من 25 إلى 35 | 120 إلى 170 |
| مسحوب على البارد (تشطيب على البارد) | 350 إلى 450 | 480 إلى 620 | من 10 إلى 20 | 150 إلى 210 |
| تطبيع | 300 إلى 380 | 440 إلى 560 | من 20 إلى 30 | 130 إلى 190 |
| التلدين (تختلف عملية التلدين) | 220 إلى 300 | 370 إلى 460 | من 28 إلى 38 | 110 إلى 160 |
ملاحظات يستخدمها المهندسون أثناء التصميم
- قضيب مسحوب على البارد يرفع عادةً من قوة الخضوع بشكل ملحوظ، مما يساعد على الحد من الانحراف. وتتمثل المفاضلة في تقليل الاستطالة وأحيانًا تقليل صلابة الصدمات.
- قضيب مدرفل على الساخن قد يُظهر تشتتًا أكبر في الخصائص، خاصةً في الاستقامة ومقياس السطح. ومع ذلك تظل اقتصادية في الأقطار الأكبر.
- تطبيع 1020 غالبًا ما تكون أكثر اتساقًا في التشغيل الآلي من المدرفلة على الساخن، وتميل إلى تقليل المفاجآت المتعلقة بمناطق الصلابة المحلية.
الكثافة، ومعامل المرونة، والبيانات الحرارية (قيم الفولاذ الكربوني النموذجية)
| الممتلكات | القيمة النموذجية | الوحدات |
|---|---|---|
| الكثافة | 7.85 | جم/سم مكعب |
| معامل المرونة | 200 | جيجا باسكال |
| معامل القص | 77 | جيجا باسكال |
| نسبة بواسون | 0.29 | بلا أبعاد |
| التوصيل الحراري | من 50 إلى 60 | واط/م/ك |
| معامل التمدد الحراري | 11.5 إلى 12.5 | ميكرومتر/متر مكعب |
| المقاومة الكهربائية | 0.15 إلى 0.20 | µم-م |
تدعم هذه القيم الحسابات الأولية. يجب أن تستخدم التصاميم الحرجة بيانات معتمدة ذات صلة بالحرارة والحالة ونطاق درجة الحرارة.
كيف تغير طرق المعالجة خصائص AISI 1020؟
يمكن إنتاج القضبان المستديرة عن طريق الدرفلة على الساخن أو السحب على البارد أو التقشير أو الطحن. ويؤثر كل مسار على حالة السطح ودقة الأبعاد وحالة الإجهاد.
قضيب دائري مدرفل على الساخن
- اقتصادية وشائعة في الأقطار المتوسطة إلى الكبيرة.
- قشور الطاحونة موجودة ما لم يتم إزالتها.
- التفاوتات المسموح بها أكثر مرونة من التشطيبات النهائية الباردة.
- الإجهادات المتبقية الداخلية أقل بشكل عام من المسحوبة على البارد.
القضيب المسحوب على البارد أو المشطوب على البارد
- تحسين تفاوت القطر والتشطيب السطحي.
- قوة خضوع أعلى بسبب التصلب أثناء العمل.
- قد تكون الضغوط المتبقية كبيرة، مما قد يسبب حركة أثناء التصنيع الآلي.
قضيب مدور ومصقول أو مقشر أو مطحون بدون مركز
- تحسين جودة السطح واستقامته.
- تُستخدم عند وجود أسطح المحامل، أو أراضٍ مانعة للتسرب، أو التطبيقات الحساسة للإجهاد.
- سعر أعلى بسبب المعالجة الإضافية.
ما هي خيارات المعالجة الحرارية المتاحة، وما هي النتائج التي تقدمها؟
AISI 1020 ليس فولاذًا متصلبًا بعمق. التصلب من خلال التبريد والتلطيف محدود، خاصةً في المقاطع الأكبر، لأن محتوى الكربون منخفض. ومع ذلك تظل العديد من المعالجات الحرارية مفيدة.
المعالجات الحرارية الشائعة المستخدمة مع 1020
| العلاج | نطاق درجة الحرارة النموذجية (درجة مئوية) | طريقة التبريد | الغرض الأساسي |
|---|---|---|---|
| تخفيف التوتر | 540 إلى 650 | تبريد الهواء | تقليل مخاطر التشويه أثناء التشغيل الآلي |
| التطبيع | 870 إلى 925 | تبريد الهواء | تنقية الحبيبات وخصائص أكثر اتساقاً |
| التلدين الكامل | 870 إلى 900 | فرن بارد | تليين وتحسين الليونة والليونة وقابلية التشغيل الآلي |
| الكروية (حالات مختارة) | بالقرب من 700 إلى 750 | التبريد المتحكم فيه | تحسين استجابة التشكيل على البارد |
| الكربنة (تصليب الكربنة) | 900 إلى 950 | الإرواء ثم المزاج | علبة صلبة مقاومة للتآكل مع قلب متين |
تصلب الهيكل عن طريق الكربنة: حيث يتألق 1020
نظرًا لأن 1020 يحتوي على نسبة منخفضة من الكربون، فهو مرشح ممتاز للكربنة عند الرغبة في الحصول على سطح صلب بالإضافة إلى قلب مطيل. النتائج النموذجية:
- غالبًا ما تكون صلابة السطح في نطاق HRC 55 إلى 62 بعد الكربنة والتبريد والتلطيف (يعتمد ذلك على إمكانات الكربون والتحكم في العملية).
- اختيار عمق العلبة بناءً على عمر التآكل وإجهاد التلامس.
- يظل الجزء الداخلي صلباً نسبياً ويتحمل الصدمات.
يشيع استخدام الكربنة بالكربنة 1020 في المسامير والبطانات وأتباع الكامات والأجزاء المعرضة للتآكل المنزلق. التحكم في العملية أكثر أهمية من اختيار السبيكة في العديد من خطوط الكربنة.
هل يمكن إخماد وتقسية 1020؟
يمكن إخماده، ومع ذلك فإن زيادة الصلابة محدودة وحساسية المقطع عالية. يمكن أن تُظهر الأقطار الصغيرة صلابة معتدلة، في حين أن الأقطار الأكبر قد تظل إلى حد كبير من البرليت الفريت في القلب. يصعد العديد من المهندسين إلى 1045 أو 4140 عندما تكون الصلابة الحقيقية مطلوبة.
ما مدى قابلية لحام القضيب المستدير الفولاذي 1020، وما هي الممارسات التي تقلل من المخاطر؟
يُنظر إلى 1020 على نطاق واسع على أنه فولاذ سهل اللحام. يقلل محتوى الكربون المنخفض من احتمالية حدوث تكسير بمساعدة الهيدروجين مقارنةً بالفولاذ عالي الكربون. ومع ذلك، يعتمد نجاح اللحام على تصميم الوصلة، وضبط النفس، والسماكة، واختيار المواد الاستهلاكية، والنظافة.
عمليات اللحام النموذجية المستخدمة في 1020
- GMAW (MIG)
- GTAW (TIG)
- SMAW (عصا)
- FCAW
توصيات اللحام العملية
التسخين المسبق: غالبًا ما تكون غير مطلوبة في المقاطع الرقيقة، ومع ذلك قد تستفيد القضبان السميكة أو الوصلات المقيدة بشدة أو ظروف الورشة الباردة من التسخين المسبق المتواضع. تستخدم العديد من الورش درجة حرارة تتراوح بين 50 و150 درجة مئوية حسب السُمك ومؤهلات الإجراء.
اختيار الحشو: حشوات الفولاذ الطري مثل سلسلة ER70S شائعة. تطابق القوة مع متطلبات الخدمة والقوانين المعمول بها.
التحكم في الهيدروجين: الحفاظ على المواد الاستهلاكية جافة، وإزالة الزيت والصدأ، وتجنب الرطوبة. التحكم في الهيدروجين مهم في حالة وجود أقسام سميكة ومقيدة.
المعالجة الحرارية لما بعد اللحام: ليس ضرورياً دائماً، إلا أن تخفيف الضغط قد يساعد في حالة التجميعات الحساسة للتشويه.
سلوك المنطقة المتأثرة بالحرارة في اللحام
يتفادى 1020 عمومًا تكوين المارتينسيت الهش في المنطقة المتأثرة بالحرارة مقارنةً بالدرجات الأعلى من الكربون. ومع ذلك، يمكن أن يؤدي التبريد السريع والتقييد العالي إلى تكوين مناطق صلبة محليًا، خاصةً عندما تكون اتجاهات الكربون عالية واتجاهات المنجنيز عالية. تظل WPS المؤهلة هي أفضل ضمانة.
ما هي قابلية التشغيل الآلي التي يجب أن يتوقعها المشترون، وكيف يمكن للورش تحسين زمن الدورة؟
تعمل ماكينات 1020 بشكل جيد مع الأدوات التقليدية، خاصةً في حالة السحب على البارد. وعادةً ما يكون التحكم في البُرادة قابلاً للتحكم، ويمكن أن تكون صقل السطح ممتازًا، ويميل عمر الأداة إلى الاستقرار.
مقارنة قابلية التشغيل الآلي (التصنيف النسبي)
تختلف تصنيفات قابلية التصنيع حسب المصدر وخط الأساس. ويرد أدناه عرض عملي مركزي للورشة.
| الصف | القابلية النسبية للتشغيل الآلي (خط الأساس 1212 = 100) | التصور النموذجي للمتجر |
|---|---|---|
| 1018 | 65 إلى 75 | مشابه ل 1020، ولكن أنعم قليلاً حسب الحالة |
| 1020 | 65 إلى 80 | يمكن التنبؤ بها، ذات لمسة نهائية جيدة، قد تكون الرقاقة متوترة في الحالات اللينة |
| 1045 | 55 إلى 70 | أقوى وأكثر تآكلًا للأدوات وأكثر قابلية للتلف، ولكن لا يزال من السهل التحكم فيها |
| 12L14 | 120 إلى 190 | سهل للغاية وممتاز في كسر الرقائق، وقيود الفولاذ الرصاصي |
| 4140 (ما قبل الصلب) | من 45 إلى 60 | تآكل أعلى للأدوات، وتغذية أبطأ، وقوة أفضل |
طرق التسوق التي تساعد على 1020
- استخدم إدخالات كربيد حادة مع كاسحات البُرادة المناسبة.
- ضع سائل التبريد للتحكم في الحافة المتراكمة في القضيب المدرفل على الساخن الأكثر ليونة.
- ضع في اعتبارك تخفيف الضغط عن المخزون المسحوب على البارد قبل إزالة المخزون الثقيل.
- في حالة خراطة القضبان الطويلة النحيلة، استخدم مساند ثابتة وتحقق من الاستقامة بعد التخشين.
كيف يتصرف 1020 في عمليات التشكيل، والثني، والقطع؟
يُفضل الفولاذ منخفض الكربون في التشكيل بسبب الليونة. يناسب 1020 هذا الموضوع.
التشكيل على البارد والثني على البارد
- مناسبة في العديد من عمليات الانحناء على البارد مع أنصاف أقطار الانحناء المناسبة.
- تعمل الحالات الملدنة أو الطبيعية على تحسين قابلية التشكيل.
- يحتوي القضيب المسحوب على البارد على هامش تشكيل منخفض بسبب تصلب العمل.
القطع باللهب والقطع الحراري
يعمل القطع باستخدام وقود الأكسجين بشكل جيد على الفولاذ منخفض الكربون. القطع بالبلازما شائع أيضًا. قد تُظهر الحواف المقطوعة طبقة رقيقة متصلبة، لذا فإن بدل التشغيل الآلي يساعد في حالة وجود تفاوتات ضيقة.
لف الخيط والتخريش
يدعم مخزون 1020 درفلة اللولب بشكل جيد، خاصةً عندما يكون القضيب متناسق القطر والتشطيب السطحي. يدعم المخزون النهائي البارد جودة القمة المحسنة وتكرار الأبعاد.
ما هي المقاسات والتفاوتات والتفاوتات المسموح بها والاستقامة والتشطيبات السطحية التي يجب أن يحددها المشتري؟
غالبًا ما يفشل شراء القضبان المستديرة بسبب متطلبات الأبعاد الغامضة. يمكن أن تعني “قضيب دائري” قضبانًا مدرفلة على الساخن بمقياس أو مخزونًا مطحونًا دقيقًا. يجب أن يربط المشتري نوع القضيب بالمتطلبات الوظيفية.
أنواع التوريد النموذجية وما تنطوي عليه
| نوع الشريط | حالة السطح | تحمّل القطر | حالة الاستخدام النموذجي |
|---|---|---|---|
| مدرفلة على الساخن | تحجيم، ممكن ديكارب محتمل | فضفاض | التصنيع العام، قطع غيار إزالة المخزون الكبير |
| مسحوب على البارد | ناعمة ومشرقة | أكثر إحكاماً | الأجزاء المشكّلة آلياً التي تحتاج إلى تحكم أفضل في الحجم |
| مقلوب ومصقول | نظيفة وموحدة | ضيقة | الأعمدة، والمكونات الهيدروليكية، والأسطح المرئية |
| أرضية غير مركزية | سلس جداً | ضيق جداً | تركيبات المحامل، وموانع التسرب، ومكونات الحركة الدقيقة |
عناصر الأبعاد لوضعها في طلب الشراء
- القطر والطول الاسمي
- فئة التسامح مرتبطة بمعيار (ASTM A108 يغطي العديد من القضبان الجاهزة على البارد).
- حدود الاستقامة (حرجة على الأعمدة الطويلة).
- متطلبات حالة السطح (مدرفلة على الساخن، مخللة، مقشرة، مطحونة).
- حالة النهاية (قطع بالمنشار، شطب، تربيع).
- الكمية ونطاق الطول المسموح به أو قبول الطول العشوائي.

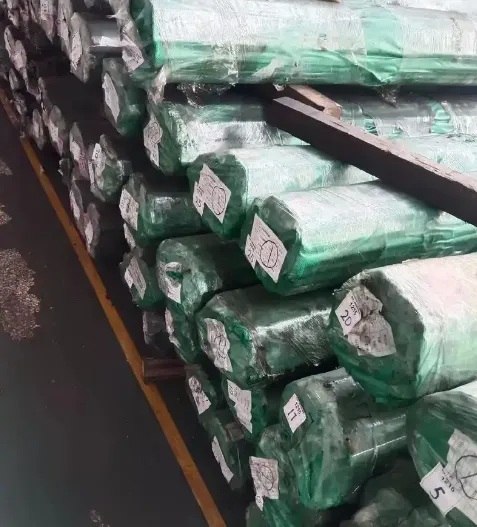

- متطلبات التغليف لمنع التآكل وتلف المناولة.
مثال على جدول التحمل (توضيحي)
يعتمد التفاوت المسموح به الفعلي على الممارسة القياسية وممارسة الطاحونة، ومع ذلك فإن النمط أدناه يساعد في تأطير المناقشة.
| نطاق القطر | التفاوت النموذجي المدرفلة على الساخن | التحمل النموذجي للتشطيب البارد |
|---|---|---|
| 10 إلى 25 مم | ± 0.4 مم | ± 0.05 إلى ± 0.10 مم |
| 25 إلى 50 مم | ± 0.6 مم | ± 0.08 إلى ± 0.15 مم |
| 50 إلى 100 مم | ± 1.0 مم | ± 0.10 إلى ± 0.20 مم |
عندما تكون التفاوتات والاستقامة ضيقة، غالبًا ما يقلل القضيب المقشور أو المطحون من التكلفة الإجمالية بسبب تقليل وقت التصنيع الآلي وانخفاض مخاطر الخردة.
ما هو سلوك التآكل الذي يجب أن يتوقعه المستخدمون، وما هي طرق الحماية الفعالة؟
1020 عبارة عن فولاذ كربوني عادي. سوف يتأكسد في البيئات الرطبة أو المسببة للتآكل. مقاومة التآكل ليست من المزايا الأصلية لهذا الصنف.
خيارات الحماية من التآكل النموذجية
| الطريقة | ما يقدمه | الملاحظات الشائعة |
|---|---|---|
| طلاء زيتي | حماية داخلية قصيرة الأجل | يحتاج إلى مناولة وتغليف نظيف |
| عبوات VCI | الحماية أثناء التخزين والشحن | تعمل بشكل جيد عند إغلاقها بشكل صحيح |
| الطلاء بالزنك | حماية الأضاحي | تحقق من مخاطر التقصف الهيدروجيني على الأجزاء عالية المتانة، وعادةً ما تكون غير حرجة على 1020 |
| طلاء الفوسفات | قاعدة طلاء، مقاومة خفيفة للتآكل | غالبًا ما يقترن بالزيت |
| الطلاء | حماية الحاجز | يتطلب تجهيز السطح وصيانته |
| الأكسيد الأسود | المظهر، حماية خفيفة المظهر | ليست طريقة شديدة التحمل للتحكم في التآكل |
إذا كان التطبيق ينطوي على التعرض الخارجي أو رذاذ الملح أو تناثر المواد الكيميائية، فغالبًا ما يتحول المهندسون إلى الفولاذ المجلفن أو الفولاذ المقاوم للصدأ أو استخدام طلاءات قوية.
أين يُستخدم القضيب المستدير الفولاذي 1020، ولماذا يستمر ظهوره في قائمة المواد؟
يُعتبر القضيب الدائري AISI 1020 مادة أساسية في التصنيع لأنه يوازن بين الأداء والتوافر.
التطبيقات الشائعة
- الأعمدة والمحاور في الخدمة الخفيفة إلى المتوسطة
- المسامير، ودبابيس الوصلات، ودبابيس المرابط، ودبابيس المفصلات، ومكونات الوصلة
- البطانات والأكمام (غالبًا ما تكون مع تقسية العلبة أو المعالجة السطحية)
- الفواصل، والمواجهات، والأجزاء المدورة العامة
- الحوامل والحوامل والإطارات التي تتطلب اللحام
- مكونات المعدات الزراعية التي لا تحتاج إلى قوة سبائك الصلب
- التَرْكِيبات والرقصات في أقسام الأدوات
لماذا يعود المهندسون إلى 1020
- سلوك تصنيع يمكن التنبؤ به عبر اللحام والتشغيل الآلي
- التوافق مع الكربنة عند الحاجة إلى مقاومة التآكل
- انخفاض مخاطر السلوك الهش مقارنة بالفولاذ عالي الكربون في التجميعات الملحومة
- قاعدة موردين عريضة، ومهل زمنية أقصر في العادة
كيف يمكن مقارنة 1020 مع 1018، و1045، و4140، والفولاذ المقاوم للصدأ؟
وغالبًا ما يرجع اختيار المواد إلى متطلبات القوة ومتطلبات التآكل ومسار التصنيع والميزانية.
جدول المقارنة: إشارات الأداء والاختيار
| المواد | إمكانات القوة | من خلال التصلب | قابلية اللحام | قابلية التصنيع | سبب نموذجي للاختيار |
|---|---|---|---|---|---|
| 1018 | أقل قليلاً | محدودة | ممتاز | جيد | سلوك مماثل، وأحياناً أكثر سلاسة في التشغيل الآلي على البارد |
| 1020 | معتدل | محدودة | ممتاز | جيد | خيار متوازن وقاعدة توريد قوية |
| 1045 | أعلى | معتدل | مقبول إلى جيد | معتدل | أعمدة ذات قوة أعلى، واستجابة أفضل للتبريد والتلطيف |
| 4140 | أعلى بكثير | عالية | معتدل | معتدل | الأجزاء عالية القوة والإجهاد الحرجة |
| 304 مقاوم للصدأ | معتدل | غير قابلة للمعالجة الحرارية حتى تصل إلى صلابة عالية | جيد | معتدل | مقاومة التآكل في البيئات الرطبة |
| 316 مقاوم للصدأ | معتدل | غير قابلة للمعالجة الحرارية حتى تصل إلى صلابة عالية | جيد | معتدل | مقاومة الكلوريد |
| 12L14 | منخفضة إلى متوسطة | محدودة | فقير | ممتاز | التصنيع الآلي بكميات كبيرة حيث لا تكون هناك حاجة إلى اللحام |
1020 مقابل 1018: ما هي التغييرات في الممارسة العملية؟
كلاهما فولاذ منخفض الكربون مع سلوك متشابه في المتجر. يميل 1020 إلى حمل كربون أعلى قليلاً، مما قد يزيد من القوة قليلاً ويمكن أن يؤثر على استجابة الكربنة. غالبًا ما تتضمن العوامل الحاسمة توافر المطحنة ومعايير المواد الداخلية والأداء التاريخي في مصنع معين.
1020 مقابل 1045: الخط الفاصل الحقيقي
يصبح 1045 جذابًا عندما يحتاج التصميم إلى قوة خضوع أعلى، أو مقاومة تآكل أفضل من خلال التصلب التحريضي، أو نتائج أكثر جدوى في التبريد والتلطيف. وتتمثل المقايضة في تقليل هامش قابلية اللحام وأحيانًا المزيد من متطلبات التحكم في التشويه.
ما الاختبارات والفحوصات والوثائق التي يجب أن تطلبها عملية الشراء؟
يرتبط نجاح المشتريات بالوضوح في التوثيق ومعايير القبول.
حزمة الوثائق القياسية
| المستند | ما يؤكد ذلك | ما أهمية ذلك |
|---|---|---|
| تقرير اختبار المطحنة (MTR) | الكيمياء الحرارية، والاختبارات الميكانيكية (عند إجرائها)، وإمكانية التتبع | الأدلة الأساسية الداعمة للامتثال |
| شهادة المطابقة | بيان التوريد حسب المواصفات المطلوبة | مطلوب في الصناعات المنظمة |
| تقرير فحص الأبعاد (اختياري) | القطر، الاستقامة، الطول | مفيدة على الأعمدة الدقيقة |
| تقارير NDE (اختياري) | UT، MT عند تحديدها | تستخدم في الأجزاء الدوارة الحرجة |
خيارات الاختبار المضافة في بعض الأحيان
- اختبار الشد المرتبط بالحرارة والحالة.
- اختبار الصلابة على طول الطول، خاصةً على القضبان الجاهزة على البارد.
- اختبار الموجات فوق الصوتية على الأقطار الأكبر عندما تكون السلامة الداخلية مهمة.
- فحص الجسيمات المغناطيسية على الأسطح المشغولة آليًا عندما يكون اكتشاف الشقوق مهمًا.
يجب على المشتري مواءمة الاختبارات مع أوضاع الفشل. فالعديد من الأجزاء ذات الأغراض العامة لا تحتاج إلى اختبارات NDE متقدمة، في حين أن الأعمدة الدوارة وأجهزة الرفع والتركيبات الحرجة للسلامة تحتاج في كثير من الأحيان إلى ذلك.
كيف يجب أن يحدد المشتري قضيب القضبان المستديرة 1020 في طلب الشراء؟
وصف الشراء القوي يزيل الغموض ويمنع عدم تطابق حالة التوريد.
جدول قائمة مراجعة الطلبات
| البند | مثال على الإدخال | الملاحظات |
|---|---|---|
| الصف | SAE 1020 / ISE G10200 | إضافة المكافئ فقط عند الموافقة عليه |
| قياسي | ASTM A108 (تشطيب على البارد) أو المواصفات الداخلية ذات الصلة | مطابقة لنوع الشريط |
| الحالة | مسحوب على البارد، ومقلوب ومصقول، ومطبع | خصائص المحركات والتفاوتات |
| الحجم | قطر 50.00 مم × طول 3000 مم | إضافة تحمل الطول أو قبول الطول العشوائي |
| التفاوتات المسموح بها | فئة التحمل ASTM A108 | تضمين الاستقامة إذا لزم الأمر |
| السطح | مطحون أو مقشر | الحالة عند وجود تناسب المحمل |
| المعالجة الحرارية | تطبيع، وتخفيف الإجهاد، وقابلية الكربنة | ضعها مكتوبة |
| التصديق | مطلوب استعراض منتصف المدة | إضافة احتياجات التتبع الحراري |
| التعبئة والتغليف | لفائف VCI، أغطية النهاية | يقلل من الصدأ وتلف المناولة |
أخطاء المصادر الشائعة التي يجب تجنبها
- طلب “قضيب مستدير 1020” دون ذكر المدرفلة على الساخن مقابل المدرفلة على البارد.
- تجاهل الاستقامة على الأعمدة الطويلة، ثم محاربة الانحراف أثناء التصنيع الآلي.
- بافتراض خصائص الشد دون الرجوع إلى الشرط والمعيار.
- إهمال مخاطر إزالة الكربنة السطحية على المخزون المدرفل على الساخن عند التخطيط لعمق الحالة الضحل.
فهم التفاوتات المسموح بها: h9، h10، h11 الاختيار
يجب على المهندسين تحديد فئة التفاوت المسموح بها الصحيحة لضمان التوافق دون دفع مبالغ زائدة عن الحد للدقة غير الضرورية. تقدم MWalloys قضبان مستديرة في فئات التفاوت المسموح بها ISO 286-2.
- ح9 التسامح: درجة الدقة. تستخدم للأعمدة التي تتناسب مع المحامل عالية الجودة.
- مثال (قضيب 25 مم): +0/ -0.052 مم.
- ح10 التسامح: درجة السحب على البارد القياسية. مناسبة للتشغيل الآلي العام وإمساك الطوق.
- مثال (قضيب 25 مم): +0 / -0.084 مم.
- ح11 التسامح: الدرجة الاقتصادية أو المدرفلة على الساخن المدرفلة على الساخن والمصقولة.
- مثال (قضيب 25 مم): +0/ -0.130 مم.
الإرشادات: بالنسبة لعمليات المخرطة السويسرية بنظام التحكم الرقمي باستخدام الحاسب الآلي، تحديد h9 يوصى به لمنع الاهتزاز وضمان خلوص جلبة التوجيه بشكل متسق.
ما أهمية ممارسات سلسلة التوريد الخاصة بشركة MWalloys في شريط 1020؟
حتى الدرجة المألوفة يمكن أن تتسبب في حدوث تعطل عندما تنحرف حالة التوريد من دفعة إلى أخرى. تركز MWalloys على ضوابط الاتساق التي تتماشى مع كيفية استخدام ورش الماكينات ومصنعي المعدات الأصلية للقضيب المستدير بالفعل.
ما الذي تدعمه MWalloys عادةً في طلبات القضبان المستديرة 1020
- نطاقات قطرية متعددة مع وضع علامات واضحة على الحالة (مدرفلة على الساخن، منتهية على البارد، مقشرة، مطحونة)
- إدارة تقارير متوسطة الأجل قابلة للتتبع الحراري متوائمة مع حفظ سجلات العملاء
- خيارات التعبئة والتغليف التي تقلل من تآكل العبور وخدوش المناولة
- دعم تجميع القطع عندما يحتاج خط الإنتاج إلى استجابة مستقرة في التشغيل الآلي
- تنسيق الفحص الاختياري من طرف ثالث عندما يطلب العميل مراقبة الجودة
إذا كان المشروع يحتاج إلى الكربنة أو تجارب التصلب التحريضي أو نوافذ صلابة محددة، فإن ذكر هذا المطلب مبكرًا يساعد على مطابقة ممارسة الصهر المناسبة والحالة المناسبة.
الأسئلة الشائعة حول 1020 قضيب دائري فولاذي 1020
الفولاذ AISI 1020: 10/10 الأسئلة الشائعة الهندسية
1. ما هو المحتوى الكربوني النموذجي ل AISI 1020؟
تقع معظم السخانات بالقرب من 0.18 إلى 0.23 في المائة كربون, والباقي في المقام الأول الحديد بالإضافة إلى المنجنيز (0.30-0.60%) والعناصر المتبقية الصغيرة. بالنسبة للسلامة الهيكلية الحرجة، تأكد دائمًا من الكيمياء الدقيقة في تقرير اختبار المواد (MTR).
2. هل الفولاذ 1020 سهل اللحام؟
3. هل يمكن معالجة 1020 بالحرارة حتى تصل إلى صلابة عالية؟
من خلال التصلب محدود. نظرًا لانخفاض محتوى الكربون، لا يستجيب 1020 بشكل جيد للتبريد والتبريد التقليدي للصلابة السائبة. ومع ذلك، يمكن تحقيق صلابة عالية للسطح باستخدام الكربنة أو طرق التصلب الأخرى. إذا كان التصميم الخاص بك يتطلب صلابة عالية في جميع أنحاء المقطع، ففكر في درجات مثل 1045 أو 4140.
4. ما هي الصلابة الشائعة في القضبان المستديرة المسحوبة على البارد 1020؟
غالبًا ما يهبط 1020 المسحوب على البارد 1020 حول 150 إلى 210 HBW من 150 إلى 210, اعتمادًا على مقدار الاختزال على البارد والممارسة الخاصة بالمطحنة. وعلى النقيض من ذلك، عادةً ما تكون المواد المدرفلة على الساخن أكثر ليونة، وعادةً ما تكون في نطاق 110 إلى 150 HBW.
5. ما الفرق بين القضيب الدائري 1020 و1018؟
6. هل يصدأ الفولاذ 1020 بسهولة؟
7. هل 1020 مناسب للأعمدة؟
إنه مناسب لـ مهاوي خفيفة إلى متوسطة التحمل حيث تكون الأحمال معتدلة ويتم التحكم في التآكل. عندما تكون هناك حاجة إلى قوة إجهاد أعلى أو مقاومة فائقة للتآكل السطحي، عادةً ما يحدد المهندسون 1045 أو 4140 أو محلول 1020 مكربن للتعامل مع الضغط المتزايد.
8. أيهما أفضل: المدرفلة على الساخن أم المسحوبة على البارد 1020؟
دليل الاختيار
مدرفلة على الساخن (HR): أرخص ثمناً وشائع في الأحجام الكبيرة؛ ويتميز بتفاوتات تفاوتات أقل وطلاء سطح متقشر.
السحب على البارد (CD): تفاوتات أبعاد أكثر دقة، وصقل سطح فائق، وقوة خضوع أعلى. ومع ذلك، قد تتعرض مادة CD إلى "المشي" أو التشويه أثناء التشغيل الآلي الثقيل بسبب الضغوط المتبقية.
9. هل يمكن كَرْبَنة 1020 بنجاح؟
بكل تأكيد. 1020 هو أحد أكثر درجات الكربنة شيوعًا. تظل النواة منخفضة الكربون صلبة وقابلة للسحب بعد المعالجة، بينما يصبح السطح المخصب بالكربون شديد الصلابة بعد عملية التبريد والتلطيف. يعد التحكم في عمق الحالة أمرًا بالغ الأهمية لأداء الجزء النهائي.
10. ما الذي يجب أن أطلبه في أمر الشراء (PO)؟
لتجنب استلام المواد الخاطئة، يجب أن ينص أمر الشراء الخاص بك بوضوح على ما يلي:
- الدرجة والمعيار: على سبيل المثال، AISI 1020 حسب ASTM A108.
- الحالة: المسحوب على البارد مقابل المدرفلة على الساخن.
- الحجم والتحمّل: متطلبات محددة للقطر والطول.
- التصديق: مطلوب تقرير اختبار المواد الكامل (تقرير اختبار المواد).
- التعبئة والتغليف: التزييت الوقائي من الصدأ أو التغليف بالزيوت المضادة للصدأ أو التغليف بالـ VCI.
ملخص: قواعد الاختيار العملية التي يستخدمها المهندسون والمشترون
- اختر قضيب دائري AISI 1020 عندما تكون القوة المعتدلة، وقابلية اللحام القوية، والتوافر الواسع النطاق مهمة.
- ربط التوقعات الميكانيكية بـ حالة التسليم (المدرفلة على الساخن، المسحوبة على البارد، المسحوبة على البارد، المسحوبة على العادي).
- الاستخدام الكربنة عند الحاجة إلى مقاومة التآكل دون التضحية بالصلابة الأساسية.
- حدد التفاوتات والاستقامة وحالة السطح ومتطلبات استعراض منتصف المدة لتجنب مفاجآت الاستلام المكلفة.
- العمل مع الموردين مثل سبائك MWalloys عندما تكون إمكانية التتبع والتحكم في الحالة وانضباط التعبئة والتغليف مهمة لعائد التصنيع الآلي ووقت تشغيل التجميع.
