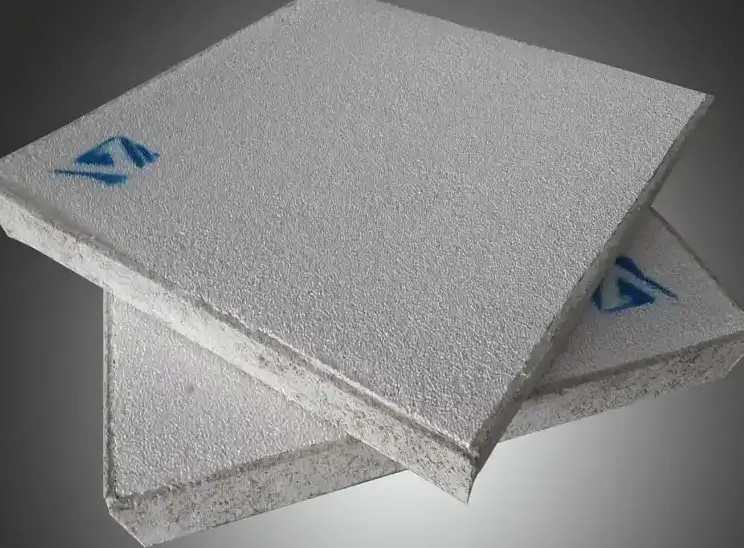

مرشحات الرغوة الخزفية لمسبك الألومنيوم

فلاتر رغوة السيراميك (CFF) باستخدام الألومينا عالية النقاء المرتبطة بالفوسفات هي الطريقة الوحيدة الأكثر فعالية لإزالة الشوائب غير المعدنية في عمليات صب الألومنيوم. يقلل تطبيق تقنية CFF (CFF) الصحيحة من الألومينا من معدلات الخردة بمعدل 15% إلى 40% مع تحسين الخواص الميكانيكية للسبائك النهائية بشكل كبير. بالنسبة لمسابك الألومنيوم التي تعمل في درجات حرارة تصل إلى 1100 درجة مئوية، تتضمن إستراتيجية الترشيح المثلى اختيار كثافة مسام محددة لكل بوصة (PPI) - عادةً ما بين 10 و60 PPI - استنادًا مباشرةً إلى معدل التدفق المطلوب ومدى أهمية المكون النهائي. تتحقق شركة MWalloys من أن التحديد الدقيق لحجم المرشح ووضع الحشية الصحيح يمنع تجاوز المعادن، مما يضمن أن الأكاسيد والخبث وبقايا التدفق يتم حظرها ميكانيكيًا والتقاطها ماديًا داخل هيكل المسار المتعرج للمرشح.

فيزياء الترشيح في الألومنيوم المصهور

الترشيح ليس مجرد عملية غربلة. بل هو تفاعل معقد من آليات الحجب الفيزيائي والترشيح في الطبقات العميقة. إن فهم هذه الفيزياء يسمح لمهندسي المسابك بتجاوز التصحيح الأساسي للأخطاء إلى ما هو أبعد من تصحيح الأخطاء الأساسية ونحو إتقان العملية.

الغربلة الميكانيكية مقابل الترشيح الكيكي

الآلية الأساسية التي يتعرف عليها معظم المشغلين هي النخل الميكانيكي. ويحدث هذا عندما تكون الجسيمات الصلبة في تيار الألومنيوم المصهور أكبر من فتحات المسام الموجودة على وجه مرشح رغوة السيراميك. وتبقى هذه الشوائب الكبيرة على سطح السحب. وبمرور الوقت، تشكل هذه الجسيمات الملتقطة "كعكة مرشح".

تصبح هذه الكعكة نفسها مرشحًا ثانويًا. ولها نفاذية أدق من ركيزة المرشح الخزفي. وفي حين أن هذا يزيد من كفاءة الترشيح، إلا أنه يزيد أيضًا من مقاومة التدفق أضعافًا مضاعفة. يشدد مهندسو MWalloys على حساب "نقطة التعمية" - وهي اللحظة التي تقيد فيها الكعكة التدفق بما يكفي للتسبب في فشل وقت الملء.

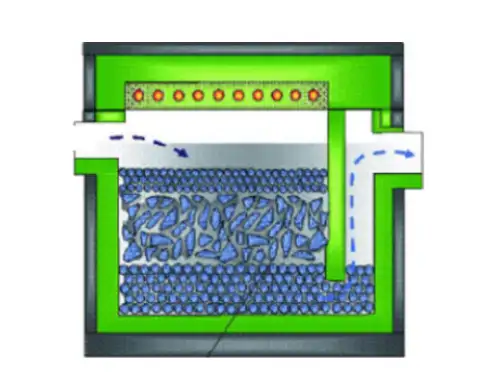

ترشيح القاع العميق والالتصاق السطحي

تكمن القيمة الحقيقية لمرشح رغوة السيراميك MWalloys عالي الجودة في الترشيح القاعي العميق. وتتعامل هذه الآلية مع الجسيمات الأصغر من مسام المرشح. عندما يتنقل الألومنيوم المصهور في الشبكة الشبكية المعقدة لرغوة السيراميك، يكون مسار التدفق متعرجًا. يجب أن يغير المعدن المنصهر اتجاهه بسرعة وبشكل متكرر.

نظرًا لاختلافات الكثافة، لا تغير الشوائب المجهرية اتجاهها بالسرعة التي يغير بها المعدن السائل. فهي تؤثر على الدعامات الخزفية. وتمتلك مرشحات الألومينا عالية الجودة كيمياء سطحية محددة تعزز الالتصاق. وبمجرد أن يصطدم أحد الشوائب بالدعامة، تقوم قوى فان دير فال أو التلبيد الكيميائي بتثبيته في مكانه. وهذا يسمح لمرشح 30 PPI بالتقاط شوائب أصغر بكثير من قطر مسامها بنجاح.

تركيبة المادة: لماذا تسود الألومينا

في قطاع أعمال مسابك الألومنيوم، يحدد التركيب المادي للمرشح الأداء. وعلى الرغم من وجود كربيد السيليكون (SiC) والزركونيا (Zirconia)، إلا أنهما مناسبان كيميائيًا وحراريًا للحديد والصلب على التوالي.

كيمياء الألومينا المرتبطة بالفوسفات

بالنسبة لسبائك الألومنيوم، تعتبر الألومينا (Al2O3) هي المعيار. تستخدم سبائك MWalloys تركيبة متخصصة عالية الألومينا المرتبطة بالفوسفات. يوفر اختيار هذه المادة مزايا محددة:

1. الخمول الكيميائي: الألومنيوم شديد التفاعل. يجب ألا تتفاعل مادة المرشح مع الذوبان لتكوين شوائب جديدة. تظل الألومينا مستقرة في الأجواء المختزلة الشائعة في معالجة الألومنيوم.

2. مقاومة الصدمات الحرارية: يخضع المرشح لارتفاع سريع في درجة الحرارة من درجات الحرارة المحيطة (أو المسخنة مسبقًا) إلى ما يقرب من 700 درجة مئوية - 800 درجة مئوية في ثوانٍ. ويمنع معامل التمدد الحراري المنخفض في تركيبة الألومينا الخاصة بنا التشقق أثناء هذه الصدمة.

3. كفاءة التكلفة: بالمقارنة مع الزركونيا، توفر الألومينا نسبة تكلفة إلى أداء فائقة للمعادن ذات درجات انصهار أقل من 1100 درجة مئوية.

فك شفرة PPI: تحديد كثافة المسام الصحيحة

يرمز PPI إلى المسام لكل بوصة. وهو المقياس المحدد لخشونة أو دقة المرشح. يعد تحديد مؤشر PPI الخاطئ هو الخطأ الأكثر شيوعًا الذي يتم تحديده في عمليات تدقيق المسابك.

الارتباط بين مؤشر أسعار المنتجين ومعدل التدفق

وتوجد علاقة عكسية بين PPI ومعدل التدفق. ويعني ارتفاع مؤشر PPI المزيد من المسام، ولكن الفتحات أصغر، مما يؤدي إلى مقاومة أعلى للتدفق.

• 10-20 PPI: هذه مرشحات خشنة. وتستخدم لعمليات الصب المستمر ذات الحجم الكبير أو عمليات الصب المستمر أو المسبوكات الرملية الكبيرة حيث تكون سرعة الملء أمرًا بالغ الأهمية، وتكون إزالة الشوائب المجهرية ثانوية لمنع ابتلاع الخبث الإجمالي.

• 30-40 PPI: معيار الصناعة لصب القوالب بالجاذبية وسبك الرمل عالي الجودة. وهذا يوفر مفاضلة متوازنة بين معدل التدفق وكفاءة الترشيح.

• 50-60 PPI: مخصص لتطبيقات الفضاء والطيران والسيارات ذات الجدران الرقيقة. إن تقييد التدفق كبير، ولكن نظافة المعدن فائقة.

استراتيجية الاختيار الخاصة بالتطبيق المحدد

يجب على مديري المسابك تحليل هندسة المسبك. تتطلب المسبوكات ذات الجدران الرقيقة أوقات تعبئة سريعة لمنع الانغلاق البارد. قد تؤدي المرشحات عالية PPI إلى تقييد التدفق أكثر من اللازم، مما يتسبب في حدوث عيوب. وعلى العكس من ذلك، فإن الكتل السميكة (مثل رؤوس المحركات) تتصلب ببطء، مما يسمح باستخدام مرشحات PPI أعلى لضمان أقصى قدر من النقاء.

المواصفات الفنية وبيانات الأداء

لاتخاذ قرارات هندسية مستنيرة، يجب فحص البيانات الأولية. فيما يلي ورقة المواصفات الفنية لمرشحات رغوة الألومينا الخزفية القياسية من سبائك الألومينا MWalloys.

الجدول 1: المواصفات الفنية لسبائك الألومينا CFF من MWalloys الألومينا CFF

تؤكد هذه البيانات أن السلامة الهيكلية للمرشح تظل غير منقوصة حتى في ظل الظروف القاسية لصب المسبك. وتعتبر قوة الضغط حيوية بشكل خاص. يمكن أن ينهار المرشح الضعيف تحت وطأة وزن المعدن المنصهر، مما يؤدي إلى إدخال شوائب خزفية كارثية في الصب.

تحسين وضع المرشحات وأنظمة البوابات

لا يكون المرشح فعالاً إلا بقدر فعالية تركيبه. إذا كان الألومنيوم المنصهر يمكن أن يتدفق حول الفلتر بدلاً من أن يتدفق من خلاله، فإن العملية بأكملها غير مجدية.

ضرورة توسيع الحشيات الممددة

التجاوز هو عدو الترشيح. تأتي فلاتر MWalloys مزودة بحشوات قابلة للتمدد. وعادة ما تكون مصنوعة من مادة ليفية تتمدد عند تسخينها.

عندما يصطدم المعدن المنصهر بالفلتر، تؤدي الحرارة إلى انتفاخ الحشية على الطباعة (منطقة الجلوس في القالب). وهذا يخلق مانع تسرب محكم. وبدون ذلك، يتبع المعدن المسار الأقل مقاومة، والذي غالبًا ما يكون الفجوة بين المرشح وجدار القالب.

تعديلات نسبة البوابه

يؤدي إدخال مرشح إلى تغيير ديناميكيات السوائل في القالب. ويؤدي إلى انخفاض الضغط. وغالبًا ما يتطلب نظام البوابات (الذراع، والعداء، والبوابات) إعادة تصميم.

يجب على المهندسين تطبيق توسيع المقطع العرضي للعداء بعد المرشح مباشرةً. وهذا يضمن أن المعدن الخارج من المرشح لا ينفث أو يرش، مما يسبب الاضطراب. يؤدي الاضطراب إلى إدخال الهواء في التيار، مما يؤدي إلى تكوين أكسيد ثنائي الشُعَب. يجب أن تسمح المنطقة بعد المرشح باستقرار التدفق قبل الدخول إلى تجويف القالب.

حساب سعة التدفق

يعد فهم كمية المعدن التي يمكن لمرشح معين بحجم معين التعامل معها قبل الانسداد أمرًا ضروريًا لتحديد الحجم. يؤدي التحميل الزائد على الفلتر إلى انسداده وانسداده.

الجدول 2: إرشادات سعة التدفق لترشيح الألومنيوم

ملاحظة: تقل السعة بحوالي 20-30% عند تصفية الألومنيوم المعاد تدويره بسبب ارتفاع أحمال التضمين.

دراسة حالة: تحول الجودة في أوهايو

التاريخ: أبريل 2023
الموقع: كليفلاند، أوهايو، الولايات المتحدة الأمريكية
الملف الشخصي للعميل: مورد سيارات من المستوى 1 (رؤوس الأسطوانات)

التحدي:
كان المسبك يعاني من معدل رفض 18% على خط رؤوس الأسطوانات V6. وقد تم تحديد العيب الرئيسي على أنه "بقع صلبة" - وهي عبارة عن بقع من الياقوت وأغشية الأكسيد التي تم الكشف عنها أثناء مرحلة التصنيع الآلي. كانت هذه الشوائب تكسر أدوات التصنيع باستخدام الحاسب الآلي، مما تسبب في تعطل العمل والإضرار بعلاقات العملاء.

التحقيق
أجرى الفريق الفني لشركة MWalloys تدقيقًا في الموقع. كان المسبك يستخدم مرشحًا شبكيًا من الألياف الزجاجية 10 PPI. وعلى الرغم من أن الشبكة كانت رخيصة الثمن، إلا أنها كانت تلتقط فقط الخبث الكبير. وفشلت في إيقاف الأكاسيد الدقيقة المتولدة أثناء عملية الصب المضطرب. وعلاوة على ذلك، كانت الشبكة تذوب أو تتشوه في بعض الأحيان، مما يؤدي إلى إطلاق الشوائب الملتقطة مرة أخرى في التيار.

الحل:
لقد قمنا بتحويل العملية إلى سبائك MWalloys 50x50x22 مم 30 PPI فلاتر رغوة السيراميك PPI.

1. ترقية PPI: أدى الانتقال من الشبكة إلى رغوة 30 PPI إلى زيادة مساحة السطح للترشيح في الطبقة العميقة.

2. تعديل الطباعة: تم تعديل نمط القالب بشكل طفيف لاستيعاب سمك المرشح الخزفي الذي يبلغ 22 مم مقارنةً بالشبكة الرقيقة.

3. تعديل العملية: تم رفع درجة حرارة الصب بمقدار 15 درجة مئوية لتعويض الكتلة الحرارية للمرشح الخزفي.

النتائج:
في غضون أسبوعين من التنفيذ:

• انخفض معدل الخردة من 18% إلى 4%.

• تمديد عمر الأدوات في ورشة الماكينات بحلول عام 200%.

• وقد فاقت الوفورات الإجمالية في التكلفة الإجمالية الناتجة عن انخفاض الخردة بكثير التكلفة الأعلى للوحدة من المرشحات الخزفية مقارنةً بشبكة الألياف الزجاجية.

معايير الإنتاج: الفرق بين سبائك MWalloys

ليست كل رغوة السيراميك متساوية. فتناسق بنية المسام أمر بالغ الأهمية.

طريقة سلائف رغوة البولي يوريثان

تبدأ عملية التصنيع لدينا باستخدام رغوة البولي يوريثان الشبكية. تُستخدم هذه الرغوة كهيكل عظمي.

1. الاختيار: نحن نصدر الرغوة ذات التحجيم الدقيق للخلايا لضمان دقة PPI.

2. استخدام الملاط: يتم تشريب الرغوة بملاط الألومينا والفوسفات الخاص بنا.

3. الضغط: يتم ضغط الرغوة لطرد الطين الزائد، مما يضمن ألا تكون الدعامات سميكة للغاية (مما يمنع التدفق) أو رقيقة للغاية (مما يسبب الضعف).

4. التلبيد: يتم حرق الرغوة المغلفة. يحترق البولي يوريثان تمامًا، تاركًا وراءه سالب السيراميك - وهو نسخة طبق الأصل من هيكل الرغوة.

تتضمن مراقبة الجودة الصارمة وزن المرشحات لضمان اتساق الكثافة. فالمرشح الثقيل يعني انسداد المسام؛ والمرشح الخفيف يعني ضعف الدعامات. تحتفظ MWalloys بنافذة تفاوت صارم يتجاوز معايير الصناعة.

استكشاف عيوب الصب الشائعة وإصلاحها

حتى مع الفلاتر، يمكن أن تنشأ مشاكل إذا لم يتم التحكم في المتغيرات الأخرى. إليك كيفية تشخيص المشاكل المتعلقة بالترشيح.

الجدول 3: تشخيص العيوب وحلول الترشيح

التحليل الاقتصادي: التكلفة مقابل القيمة

غالبًا ما تركز أقسام المشتريات على سعر الوحدة من المواد المستهلكة. ومع ذلك، فإن "تكلفة الصب" هي المقياس الوحيد المهم.

قد تكلف الشبكة المصنوعة من الألياف الزجاجية $0.20، بينما يكلف مرشح رغوة السيراميك $0.80. إذا بيعت السباكة بـ $50.00

• لا معنى لتوفير $0.60 على مرشح إذا تم إلغاء الصب.

• سبك واحد مُلغى يدفع ثمن 62 مرشح سيراميك.

إذا كان أحد المسابك ينتج 1000 قطعة في اليوم ويقلل من الخردة بمقدار 11 تيرابايت 3 تيرابايت فقط، فإن العائد على الاستثمار عند التحول إلى مرشحات MWalloys عالية الجودة يكون فوريًا. وبالإضافة إلى ذلك، فإن قيمة سمعة العلامة التجارية - تقديم قطع خالية من العيوب للعملاء - لا تُحصى.

أفضل ممارسات المناولة والتخزين

رغوة السيراميك هشة. ويؤدي سوء التعامل معها إلى ظهور الغبار والقطع المكسورة التي تتحول إلى شوائب في حد ذاتها.

1. التخزين الجاف: يجب حفظ المرشحات في بيئة جافة. يمكن أن يتسبب امتصاص الرطوبة في حدوث انفجارات بخارية عند ملامسة المعدن المنصهر.

2. حماية من التجمد: تجنب درجات الحرارة المتجمدة إذا كانت الفلاتر تحتوي على أي رطوبة متبقية لأن ذلك يضعف الروابط الداخلية.

3. التعامل اللطيف: يجب على المشغلين عدم رمي الفلاتر. يجب فتح العبوات بعناية لتجنب تقطيع الزوايا.

4. فحص ما قبل الاستخدام: يجب فحص كل مرشح بصريًا. قم بنفخ أي غبار سيراميك سائب بالهواء المضغوط قبل وضعه في القالب.

مستقبل ترشيح الألومنيوم

تتجه الصناعة نحو متطلبات نقاء أعلى، مدفوعة بسوق السيارات الكهربائية (EV). تتطلب مكونات السيارات الكهربائية، مثل صواني البطاريات وأغلفة المحركات، سلامة هيكلية لا تتحمل أي مسامية.

تعمل MWalloys حاليًا على تطوير مرشحات "وظيفية". لن تقوم هذه المنتجات المستقبلية بالترشيح المادي فحسب، بل ستحتوي على طلاءات نشطة تجذب كيميائيًا شوائب معينة مثل الهيدروجين المذاب أو المعادن القلوية. وهذا يمثل الحدود التالية في النقاء المعدني.

الأسئلة الشائعة (FAQs)

س1: ما هي أقصى درجة حرارة يمكن أن تتحملها مرشحات الألومينا MWalloys Alumina؟
A1: مرشحات الألومينا لدينا مصنفة للخدمة المستمرة حتى 1100 درجة مئوية. بالنسبة للتطبيقات ذات درجات الحرارة الأعلى مثل النحاس أو الحديد، يلزم استخدام مرشحات كربيد السيليكون أو زركونيا.

س2: هل يمكنني إعادة استخدام فلتر رغوة السيراميك؟
A2: لا، ففلاتر الرغوة الخزفية هي مواد مستهلكة تستخدم مرة واحدة. بمجرد أن يتصلب المعدن، ينحصر المرشح في نظام العداء. وحتى إذا تم استرجاعها، فإن الدورة الحرارية تضعف الهيكل الخزفي وتسد المسام.

س3: كيف يمكنني الاختيار بين 20 PPI و30 PPI؟
A3: ابدأ ب 30 PPI للصب العام. إذا واجهت أخطاء أو أوقات تعبئة بطيئة، انتقل إلى 20 PPI. إذا لم يكن المعدن نظيفًا بما فيه الكفاية، انتقل إلى 40 PPI. 30 PPI هو المعيار متعدد الاستخدامات للألومنيوم.

س4: هل أحتاج إلى تسخين الفلتر مسبقًا؟
A4: يوصى بالتسخين المسبق ولكن ليس إلزاميًا دائمًا لمسبوكات الألومنيوم الصغيرة. فهو يساعد على إزالة الرطوبة ويقلل من الصدمة الحرارية. أما بالنسبة للمسبوكات الكبيرة، فإن التسخين المسبق أمر بالغ الأهمية لمنع المعدن من التجمد عندما يصطدم بالفلتر البارد.

س5: ما هي مدة صلاحية هذه الفلاتر؟
A5: عند تخزين فلاتر MWalloys بشكل صحيح في مستودع جاف، فإن فترة صلاحية فلاتر MWalloys تصل إلى عامين. يمكن أن تؤدي الرطوبة العالية إلى تدهور المادة الرابطة على مدى فترات طويلة.

س6: لماذا يطفو الفلتر الخاص بي في القالب؟
A6: الألومنيوم كثيف، ورغوة السيراميك خفيفة. إذا كانت الطباعة (المقعد) فضفاضة للغاية أو لم يتم تثبيت القالب على الفلتر بإحكام، فسوف يطفو. تأكد من وجود تفاوتات أبعاد محكمة في طباعة النموذج.

س7: هل يمكن لهذه المرشحات إزالة غاز الهيدروجين؟
A7: لا تزيل المرشحات الخزفية القياسية الغاز المذاب. فهي تزيل الشوائب الصلبة. وتتطلب إزالة الهيدروجين وحدات إزالة الغازات (أجهزة إزالة الغازات الدوارة) المستخدمة قبل الصب.

س8: ما هو "تحضير" المرشح؟
A8: يشير التمهيد إلى اللحظة الأولى التي يدخل فيها المعدن المنصهر إلى المرشح. يمكن أن يمنع التوتر السطحي العالي المعدن من دخول المسام. ويلزم وجود رأس (ضغط) معدني (ضغط) كافٍ للتغلب على هذا التوتر و"تهيئة" المرشح.

س9: هل يؤثر الفلتر على الخواص الميكانيكية للألومنيوم؟
A9: نعم، بشكل إيجابي. فمن خلال إزالة الشوائب المركزة للإجهاد، يتحسن بشكل كبير عمر الكلال وقوة الشد واستطالة الصب.

س10: كيف تضمن شركة MWalloys اتساق مؤشر أسعار المنتجين؟
A10: نحن نستخدم الفحص البصري الآلي أثناء مرحلة اختيار الرغوة ونجري اختبار معدل التدفق على عينات إحصائية من كل دفعة تم إطلاقها للتأكد من أن انخفاض الضغط يتطابق مع المواصفات.

علم الريولوجيا المتقدم: ديناميكيات التدفق

لفهم تشغيل مرشحات سبائك MWalloys بشكل كامل، يجب أن نفحص ريولوجيا الألومنيوم المصهور. يُكوِّن الألومنيوم طبقة رقيقة من الأكسيد على الفور تقريبًا عند التعرض للهواء. عندما يحدث اضطراب، ينطوي هذا الجلد على نفسه مكونًا "ثنائي الشُعب".

يعمل مرشح رغوة السيراميك كمرشح سيراميك رغوي كجهاز استقامة التدفق الصفحي. عندما يخرج المعدن من الذرب الفوضوي ويدخل المرشح، يجبر التركيب الخلوي التيار على الانفصال وإعادة التجميع. هذا الإجراء يقتل السرعة ويسهّل التدفق. يكون المعدن الخارج من الجزء الخلفي للمرشح صفحي (أملس). ويمنع التدفق الصفحي تكوين أكاسيد جديدة في نظام العداء. ولذلك، يقوم الفلتر بوظيفتين: فهو يزيل الأكاسيد القديمة من الفرن ويمنع تكون أكاسيد جديدة في القالب.

مقارنة مع المصافي المبثوقة

تستخدم بعض المسابك مصافي السيراميك المبثوقة (نمط قرص العسل). وعلى الرغم من قوتها، إلا أنها تحتوي على قنوات مستقيمة.

• قرص العسل: ينطلق المعدن مباشرة من خلاله. يمكن أن تمر الشوائب إذا كانت أصغر من الثقب.

• الرغوة (MWalloys): يجب أن يلتف المعدن ويدور. حتى الشوائب الصغيرة تصطدم بالجدران.

بالنسبة للتطبيقات الحرجة، توفر الرغوة كفاءة ترشيح فائقة مقارنةً بالمصافي المبثوقة، حتى لو كانت المصفاة لها نفس المساحة المفتوحة نظرياً.

الأثر البيئي والاستدامة

تتعرض المسابك الحديثة لضغوط من أجل تحقيق الاستدامة. يُعد الحد من الخردة الطريقة الأكثر فعالية لخفض البصمة الكربونية للمسبك. فكل مسبك يتم تخريده يمثل طاقة مهدرة (صهر)، ورمل مهدر، وعمالة مهدرة.

من خلال تطبيق الترشيح عالي الكفاءة باستخدام سبائك MWalloys، تقلل المسابك من استهلاكها للطاقة لكل طن قابل للاستخدام من المسبوكات. وعلاوةً على ذلك، تلتزم منشأة التصنيع لدينا ببروتوكولات بيئية صارمة، مما يضمن أن يكون لإنتاج المرشحات نفسها تأثير بيئي ضئيل للغاية.

الخاتمة: التزام MWalloys

في المشهد التنافسي لسبك الألومنيوم، يكون هامش الخطأ غير موجود. توفر فلاتر الرغوة الخزفية من MWalloys الموثوقية والاتساق والتفوق التقني المطلوب لإنتاج مصبوبات من الطراز العالمي. وبدءًا من الكيمياء الدقيقة للألومينا المرتبطة بالفوسفات إلى بروتوكولات ضمان الجودة الصارمة التي نتبعها، نحن ملتزمون بحل أصعب تحديات الترشيح.

إن الاستثمار في تقنية الترشيح الصحيحة ليس نفقة؛ بل هو مولد للربح. ومن خلال التخلص من الشوائب وتقليل الخردة وتحسين التشطيب السطحي، تمكّن MWalloys المسابك من تحقيق التميز.
