AMS 5597 هي مواصفات مواد الفضاء الجوي المحددة لـ سبيكة النيكل 718 (UNS N07718) على شكل صفائح وشرائح وألواح. تنص هذه المواصفة على سبيكة النيكل والكروم القابلة للتصلب بالترسيب والتي تحتوي على كميات كبيرة من الحديد والنيوبيوم والموليبدينوم. يستخدم المهندسون AMS 5597 في المقام الأول للأجزاء التي تتطلب مقاومة عالية للزحف والتمزق الإجهادي حتى 1300 درجة فهرنهايت (704 درجة مئوية) ومقاومة الأكسدة حتى 1800 درجة فهرنهايت (982 درجة مئوية). توفر شركة MWalloys هذه السبيكة الفائقة لضمان قوة إجهاد فائقة وقابلية لحام فائقة في مكونات الفضاء الجوي والتوربينات الغازية الحرجة.
نظرة عامة تفصيلية على مواصفات AMS 5597
تُشكِّل سبائك النيكل 718 العمود الفقري للمكونات الهيكلية الحديثة للطيران. عند شراء هذه المادة تحت تسمية AMS 5597، فإنك تحصل على منتج متميز عن مواصفات 718 الأخرى مثل AMS 5662 (قضبان) أو AMS 5596 (رقائق/صفائح ذات معالجة مختلفة). تظل الخاصية المميزة لمادة AMS 5597 هي حالة التسليم والقدرات الميكانيكية بعد المعالجة الحرارية.
وتكتسب هذه السبيكة قوتها من خلال عملية المعالجة الحرارية التي ترسب مرحلة ثانية في المصفوفة المعدنية. يعمل التفاعل بين النيوبيوم (Nb) والموليبدينوم (Mo) داخل النيكل والكروم على تقوية المصفوفة دون تقليل الليونة إلى مستويات غير مقبولة. تعطي شركة MWalloys الأولوية للالتزام الصارم بهذه التوازنات الكيميائية لضمان أداء كل صفيحة أو لوح بشكل متوقع تحت الضغط الشديد.
لماذا تهيمن AMS 5597 على هندسة الطيران والفضاء
يختار المصممون هذه المواصفات لأنها تحل مشاكل التشقق المرتبطة بالسبائك الفائقة الأخرى. وتسمح الاستجابة البطيئة للتصلب البطيء في عمر AMS 5597 بالتلدين واللحام دون تصلب تلقائي أثناء التسخين أو التبريد. وتسمح هذه الخاصية الفريدة من نوعها لسبائك MWalloys بتوفير أشكال مسطحة مدرفلة معقدة يمكن للمصنعين تصنيعها في أشكال معقدة قبل التصلب النهائي.
التركيب الكيميائي ل AMS 5597
يحدد التركيب الكيميائي قدرة السبيكة على تحمل البيئات المسببة للتآكل والضغط العالي. ويظل وجود النيوبيوم هو العامل الحاسم هنا. فهو يتحد مع النيكل لتكوين جاما الأولية المزدوجة (γ'''، وهي مرحلة التقوية.
راجع حدود التركيب الكيميائي الدقيقة التي تلتزم بها MWalloys في الجدول أدناه.
الجدول 1: متطلبات التركيب الكيميائي (الوزن %)
| العنصر | الرمز | الحد الأدنى % | ماكس % |
| النيكل (بالإضافة إلى الكوبالت) | ني + كو | 50.00 | 55.00 |
| الكروم | كر | 17.00 | 21.00 |
| حديد | في | الرصيد | الرصيد |
| النيوبيوم (بالإضافة إلى التنتالوم) | ملحوظة + تا | 4.75 | 5.50 |
| الموليبدينوم | مو | 2.80 | 3.30 |
| تيتانيوم | تي | 0.65 | 1.15 |
| ألومنيوم | آل | 0.20 | 0.80 |
| كوبالت | شركة | -- | 1.00 |
| الكربون | C | -- | 0.08 |
| المنجنيز | من | -- | 0.35 |
| السيليكون | سي | -- | 0.35 |
| الكبريت | S | -- | 0.015 |
ملاحظة: يعد التحكم الصارم في العناصر النزرة مثل الكبريت والفوسفور أمرًا حيويًا لمنع التشقق الدقيق أثناء اللحام.
الخواص الميكانيكية وبيانات الأداء
يتطلب شراء AMS 5597 فهم المخرجات الميكانيكية. تصل المواد التي توفرها MWalloys عادةً في حالة التلدين بالمحلول. ومع ذلك، يجب أن تجتاز المادة اختبارات القدرة للتحقق من استيفائها للمعايير الصارمة بمجرد تصلب الترسيب.
تمثل البيانات التالية الحد الأدنى لمتطلبات السبيكة بعد المعالجة الحرارية بالترسيب.
الجدول 2: الخواص الميكانيكية في درجة حرارة الغرفة (بعد التصلب بالترسيب)
| الممتلكات | الوحدة المترية | الوحدة الإمبراطورية |
| قوة الشد (الحد الأدنى) | 1241 ميجا باسكال | 180 كسي |
| قوة الخضوع (إزاحة 0.2%) | 1034 ميجا باسكال | 150 كسي |
| الاستطالة في 2 بوصة | 12% | 12% |
| الصلابة (روكويل C) | 36 HRC (الحد الأدنى) | 36 HRC (الحد الأدنى) |
| الصلابة (برينل) | 331 HB (الحد الأدنى) | 331 HB (الحد الأدنى) |
القدرات في درجات الحرارة العالية
تنخفض قيمة هذه السبيكة إذا فشلت في درجة حرارة التشغيل. عند درجة حرارة 1200 درجة فهرنهايت (649 درجة مئوية)، تحتفظ AMS 5597 بقوة خضوع استثنائية. تتطلب اختبارات تمزق الإجهاد عادةً أن تتحمل المادة 100 كيلو باسكال (690 ميجا باسكال) عند 1200 درجة فهرنهايت لمدة لا تقل عن 23 ساعة مع ليونة تتجاوز 5%.
بروتوكولات المعالجة الحرارية ل AMS 5597
تحدد المعالجة الحرارية الصحيحة الأداء النهائي للمكون. وتنصح شركة MWalloys العملاء باتباع البروتوكولات القياسية في مجال الطيران لتحقيق أقصى قدر من القوة.
تتضمن الدورة القياسية مرحلتين رئيسيتين:
-
التلدين بالمحلول: يتم تسخين المادة إلى درجة حرارة تتراوح بين 1700 درجة فهرنهايت و1850 درجة فهرنهايت (927 درجة مئوية - 1010 درجة مئوية). تعتمد المدة على سُمك الصفيحة أو الصفيحة. تعمل هذه الخطوة على إذابة مراحل التصلب وإعداد المصفوفة.
-
تصلب الترسيب (الشيخوخة):
-
تُسخن إلى 1325 درجة فهرنهايت (718 درجة مئوية) وتُترك لمدة 8 ساعات.
-
يتم تبريد الفرن بمعدل 100 درجة فهرنهايت (55 درجة مئوية) في الساعة وصولاً إلى 1150 درجة فهرنهايت (621 درجة مئوية).
-
يُحفظ عند 1150 درجة فهرنهايت لمدة 8 ساعات.
-
تبريد الهواء.
-
وتؤدي عملية "التعتيق المزدوج" هذه إلى ترسيب مرحلتي جاما برايمر وجاما برايمر المزدوج الضروريتين لمواصفات القوة المدرجة في الجدول 2.

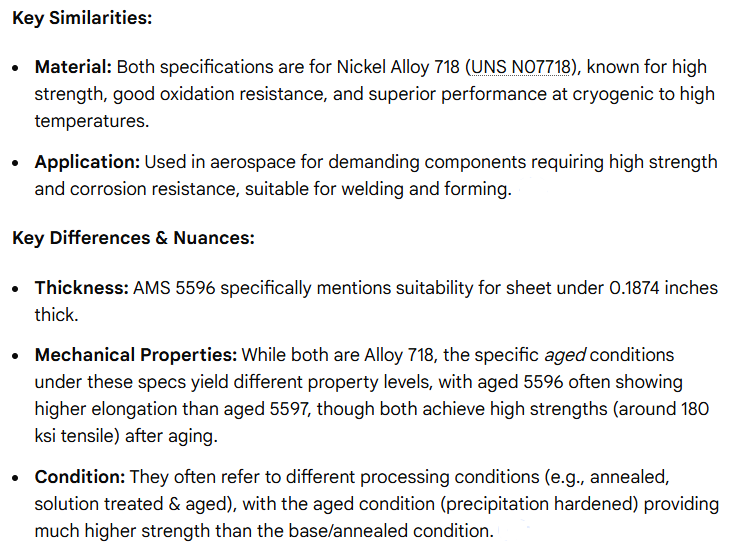

AMS 5596 مقابل AMS 5597: الفرق بينهما
غالبًا ما ينشأ الخلط بين AMS 5596 وAMS 5597. في حين أن كلاهما يشير إلى سبيكة 718، إلا أن نطاق تطبيقهما يختلف قليلاً بناءً على متطلبات حجم الحبيبات وبروتوكولات الاختبار.
تنطبق AMS 5596 بشكل عام على الألواح والشرائح والرقائق المعدنية حيث تكون خواص الشد المحددة وقدرات تمزق الإجهاد هي معايير القبول الأساسية. كانت AMS 5597 تسمح تاريخيًا باختلافات طفيفة في حجم الحبيبات أو تعديلات محددة يفرضها المشتري تناسب الأجزاء غير الدوارة. أما اليوم، فإن التركيبات الكيميائية متطابقة تقريبًا، ولكن الشهادة تملي الاستخدام. تضمن MWalloys إمكانية التتبع الكامل بحيث تتلقى المواصفات الدقيقة التي يطلبها قسم مراقبة الجودة لديك.
دراسة حالة: الانتشار السريع لإصلاح التوربينات
الموقع: تولسا، أوكلاهوما، الولايات المتحدة الأمريكية
التاريخ: نوفمبر 2023
العميل المرفق الإقليمي لصيانة توربينات الغاز
التحدي:
واجهت إحدى منشآت الصيانة في تولسا إغلاقاً حرجاً. حيث أظهرت بطانة احتراق في توربينات توليد الطاقة تشققًا غير متوقع بسبب التعب. لم تكن المادة الأصلية المصنعة للمعدات الأصلية متوفرة لمدة ستة أسابيع. كل ساعة توقف كلفت المنشأة أكثر من $15,000. لقد طلبوا صفيحة Inconel 718 بسماكة 0.125 بوصة تفي بمعايير AMS 5597 الصارمة للتصنيع الفوري.
حل MWalloys:
حددت MWalloys المخزون الصحيح في مخزوننا. لقد تحققنا من تقارير اختبار المطحنة (MTRs) للتأكد من أن المواد تفي بالشهادة المزدوجة ل AMS 5596/5597. قمنا بمعالجة الصفائح باستخدام القطع بالنفث المائي للأبعاد التقريبية لتوفير وقت التصنيع على العميل.
النتيجة:
وصلت المواد إلى تولسا في غضون 48 ساعة. أجرى العميل عملية اللحام والمعالجة الحرارية اللاحقة. وأكد اختبار ما بعد التركيب أن خصائص التمزق الزاحف تجاوزت متطلبات الشركة المصنعة للتوربينات. استأنف المصنع عمليات التشغيل قبل 24 يومًا من الجدول الزمني المتوقع الذي قدمه الموردون البديلون.
خصائص التصنيع والتصنيع الآلي
يتطلب العمل مع AMS 5597 أدوات وتقنيات متخصصة. تصلب السبيكة بسرعة.
التصنيع الآلي
تتطلب الماكينات التقليدية معدات ثقيلة. تتآكل الأدوات الفولاذية عالية السرعة على الفور تقريبًا. توصي MWalloys بأدوات كربيد الأسمنت. تساعد زوايا أشعل النار الإيجابية وحواف القطع الحادة على تقليل منطقة تصلب العمل. لا تسكن الأداة أبدًا في القطع؛ فالتغذية المستمرة تمنع المواد من التزجيج.

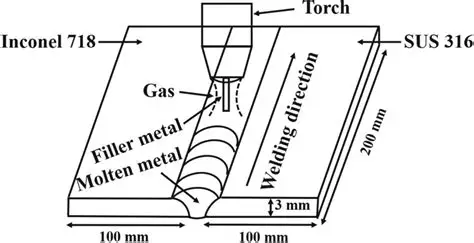

اللحام
تمثل قابلية اللحام الميزة الأساسية لـ AMS 5597. يظل اللحام بقوس التنغستن الغازي (GTAW) هو الطريقة المفضلة. على عكس السبائك الفائقة المقواة بالألومنيوم والتيتانيوم، فإن آلية تصلب النيوبيوم في AMS 5597 تؤخر التشقق في المنطقة المتأثرة بالحرارة. توصي شركة MWalloys باللحام في حالة التلدين بالمحلول وإجراء المعالجة الكاملة للشيخوخة بعد اللحام لتحقيق أقصى قدر من الكفاءة في الوصلة.
مقارنة مع السبائك الفائقة الأخرى
يتضمن اختيار السبيكة المناسبة مقارنة الخيارات. وفيما يلي مقارنة بين AMS 5597 AMS 5597 والصفائح الأخرى عالية الأداء التي توفرها MWalloys.
الجدول 3: التحليل المقارن لسبائك النيكل الفائقة
| الميزة | AMS 5597 (سبيكة 718) | AMS 5540 (سبيكة 600) | AMS 5599 (سبيكة 625) |
| القوة الأساسية | تصلب الترسيب | تقوية المحلول الصلب | تقوية المحلول الصلب |
| درجة الحرارة القصوى للخدمة | 1300 درجة فهرنهايت (704 درجة مئوية) | 2150 درجة فهرنهايت (1177 درجة مئوية) | 1800 درجة فهرنهايت (982 درجة مئوية) |
| قوة الشد | عالية (>180 كسي) | معتدل (حوالي 80 كسي) | عالية (حوالي 120 كسي) |
| قابلية اللحام | ممتاز | جيد | ممتاز |
| مقاومة التآكل | ممتاز | جيد (تركيز الأكسدة) | متفوق (بحري/كيميائي) |
| الاستخدام النموذجي | أقراص التوربينات، والمثبتات | مكونات الفرن | أنابيب مياه البحر، العادم |
ضمان الجودة وطرق الاختبار
تلتزم MWalloys ببروتوكولات اختبار صارمة للحفاظ على سلامة منتجات AMS 5597. تخضع كل دفعة لاختبارات متوافقة مع معايير ASTM وAMS.
-
ASTM E8: طرق الاختبار القياسية لاختبار الشد للمواد المعدنية.
-
ASTM E21: طرق الاختبار القياسية لاختبارات التوتر في درجات الحرارة المرتفعة للمواد المعدنية.
-
ASTM E139: طرق الاختبار القياسية لإجراء اختبارات الانزلاق والتمزق الانزلاقي والتمزق الإجهادي.
نحن نتحقق من حجم الحبيبات (عادةً ما تكون ASTM رقم 5 أو أدق للصفائح) ونتحقق من وجود شوائب غير معدنية. تضمن عملية التدقيق الصارمة هذه أنه عند دمج مواد سبائك MWalloys في محرك طائرة أو وعاء ضغط، تظل عوامل الأمان غير منقوصة.
تطبيقات السوق
يمتد تعدد استخدامات AMS 5597 إلى ما هو أبعد من المحركات النفاثة.
-
الفضاء الجوي: بطانات العادم، والغلاف، وأجزاء الأجهزة.
-
النفط والغاز: أعمدة قاع البئر وأجزاء رأس البئر التي تتطلب مقاومة الغاز الحامض.
-
الهندسة النووية: مكونات قلب المفاعل وفواصل الشبكة.
-
التجميد: صهاريج التخزين والمثبتات. تحافظ السبيكة على صلابة عالية في درجات الحرارة المبردة، على عكس العديد من أنواع الفولاذ الحديدي الذي يصبح هشًا.
إدارة سلسلة التوريد مع MWalloys
ينطوي توريد السبائك النادرة على التنقل في سلسلة توريد عالمية معقدة. تعمل MWalloys على تبسيط ذلك. نحتفظ بمستويات مخزون استراتيجية من AMS 5597 في مختلف المقاييس. بدءًا من الشرائح الرقيقة (0.010 بوصة) وحتى الألواح الثقيلة (2.00 بوصة)، يتوقع نظام إدارة المخزون لدينا النقص في السوق. نحن نوفر إمكانية التتبع الكامل من مصدر الذوبان إلى التسليم النهائي، وهو مطلب غير قابل للتفاوض بالنسبة لمقاولي صناعة الطيران.
الأسئلة الشائعة (FAQs)
1. ما الفرق بين Inconel 718 وAMS 5597؟
Inconel 718 هو الاسم التجاري لكيمياء السبيكة (UNS N07718). AMS 5597 هو المعيار الفني المحدد (مواصفات المواد الفضائية الجوية) الذي يحدد الشكل (صفائح/شريط/لوح)، والتفاوت المسموح به ومتطلبات الأداء لتلك السبيكة.
2. هل AMS 5597 مغناطيسية؟
لا، إن AMS 5597 غير مغناطيسي في حالته القياسية الملدنة والمعتقة. ومع ذلك، قد تتطور بعض النفاذية المغناطيسية بعد الشغل على البارد الشديد أو التعرض لدرجات حرارة منخفضة للغاية.
3. هل يمكن لسبائك MWalloys تقطيع AMS 5597 إلى أشكال مخصصة؟
نعم. تستخدم شركة MWalloys تقنيات القطع بالنفث المائي والقطع بالليزر لتوفير قطع شبه صافية الشكل. وهذا يقلل من وقت التصنيع الآلي وهدر المواد.
4. ما مادة الحشو التي يجب استخدامها مع AMS 5597؟
عادةً ما يتم استخدام معدن حشو مطابق. AMS 5832 (سلك Inconel 718) هو الخيار القياسي لمطابقة خصائص المعدن الأساسي.
5. كيف يعمل AMS 5597 في مياه البحر؟
وتتمتع بمقاومة جيدة للتشقق الإجهادي الناتج عن تآكل أيونات الكلوريد، على الرغم من أن سبيكة 625 (AMS 5599) تتفوق بشكل عام على البيئات البحرية النقية. يُفضل استخدام AMS 5597 حيث تكون الأولوية للقوة العالية إلى جانب مقاومة التآكل.
6. ما هي كثافة AMS 5597؟
وتبلغ الكثافة حوالي 0.296 رطل/داخل³ (8.19 جم/سم مكعب). يعد حساب الوزن هذا أمراً حيوياً لميزانية الوزن في مجال الطيران.
7. هل تتطلب AMS 5597 طلاء للحماية من الأكسدة؟
حتى درجة حرارة تصل إلى 1800 درجة فهرنهايت (982 درجة مئوية)، تشكّل السبيكة طبقة أكسيد مستقرة تحمي السطح. بالنسبة للخدمة الممتدة في درجات الحرارة القصوى، قد تطيل الطلاءات الواقية من عمر المكونات، ولكنها ليست إلزامية دائماً.
8. لماذا تعتبر AMS 5597 باهظة الثمن مقارنة بالفولاذ المقاوم للصدأ؟
تنبع التكلفة المرتفعة من المواد الخام (النيكل والنيوبيوم والموليبدينوم) والعمليات المعقدة للصهر بالحث الفراغي (VIM) وإعادة الصهر بالقوس الفراغي (VAR) المطلوبة لإنتاج معدن نظيف من الدرجة الفضائية الجوية.
9. هل يمكنني تشكيل AMS 5597 في درجة حرارة الغرفة؟
نعم، تتمتع السبيكة بليونة جيدة في حالة التلدين. ومع ذلك، فإن المعدات القوية ضرورية لأن قوة الخضوع أعلى بكثير من الفولاذ الطري أو الفولاذ المقاوم للصدأ القياسي.
10. ما هي مدة صلاحية AMS 5597؟
لا يتحلل المعدن نفسه بمرور الوقت إذا تم تخزينه بشكل صحيح لمنع تلوث السطح أو التآكل. تضمن شركة MWalloys الاحتفاظ بجميع المخزون في بيئات مضبوطة المناخ.
الخاتمة
يمثل AMS 5597 المعيار الذهبي لتطبيقات الألواح والصفائح عالية القوة والحرارة العالية في قطاع الطيران. إن قدرتها الفريدة على مقاومة التشقق أثناء اللحام، بالإضافة إلى قوة التمزق الزاحف الهائلة، تجعلها لا غنى عنها في الهندسة الحديثة. تقف شركة MWalloys على أهبة الاستعداد لتزويدك بهذه المادة المهمة بالوثائق والسرعة والدقة التي تتطلبها مشاريعك. سواء كان ذلك للإصلاحات العاجلة أو الإنتاج طويل الأجل، اعتمد على MWalloys لتلبية متطلباتك من السبائك الفائقة.
