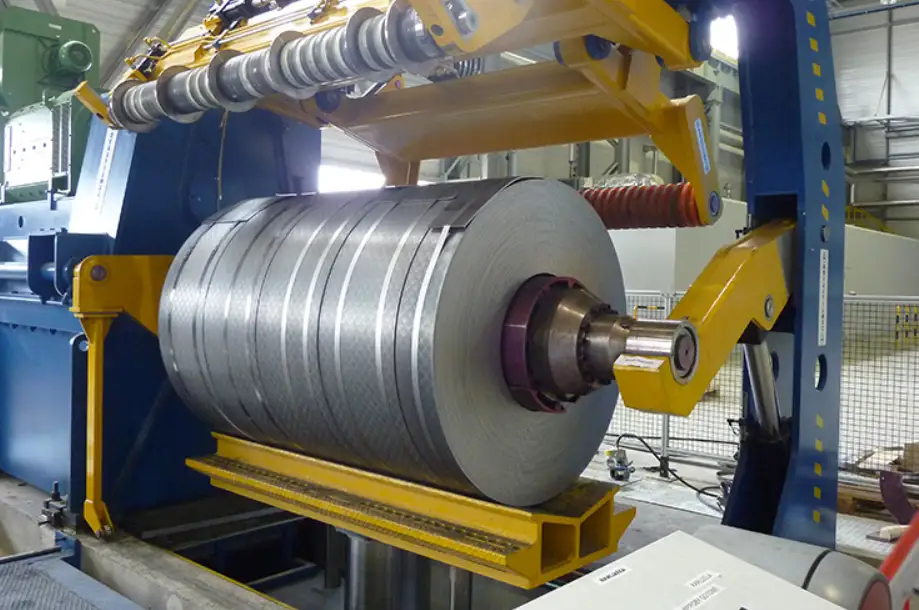

Líneas de corte longitudinal y longitudinal

Una línea de corte longitudinal y longitudinal es la columna vertebral industrial para convertir bobinas maestras anchas en bobinas o tiras estrechas de dimensiones precisas; cuando se selecciona y especifica correctamente, produce un desperdicio mínimo de material, una calidad constante de los bordes y un alto rendimiento, al tiempo que reduce el coste de procesamiento posterior. Para los equipos de compras y los ingenieros de planta, los factores de compra más importantes son la disposición mecánica de la línea, la tecnología de corte (rotativo, cizalla, cuchilla), el control de tensión y rebobinado, el nivel de automatización y la capacidad del proveedor para adaptar la metalurgia, los tamaños de las bobinas y la velocidad de producción a los requisitos del producto. MWalloys suministra soluciones de corte longitudinal a precio de fábrica con opciones de personalización total para adaptarse a láminas de aluminio de calibre ligero hasta bobinas pesadas de acero al carbono para los sectores de la automoción, los electrodomésticos y la construcción.

1. Qué hace una cortadora / línea de corte longitudinal

Una línea de corte longitudinal toma una bobina madre y produce múltiples bobinas más estrechas o tiras planas realizando cortes longitudinales a lo largo de la anchura de la bobina. Este proceso convierte una única bobina ancha en anchuras vendibles o materia prima para procesos posteriores de conformado y soldadura. Las líneas de corte longitudinal pueden incluir desbobinadores, guiado de bordes, niveladores, estaciones de corte longitudinal, manipulación de chatarra, control de tensión y rebobinadores o módulos de corte a medida.

2. Componentes básicos y su función

A continuación se ofrece un desglose conciso, componente por componente, que todo comprador debe conocer.

Cada componente afecta a la economía final y a la calidad del producto; por ejemplo, la elección del tipo de cortadora dicta el grosor admisible, la rebaba en los bordes y la cadencia de mantenimiento.

3. Tecnologías comunes de corte longitudinal y cuándo utilizar cada una

Los sistemas de corte longitudinal se presentan en tres diseños principales; la selección del correcto es fundamental para el rendimiento.

Cortadora giratoria (cuchillas giratorias)

• Mecanismo: cuchillas circulares giratorias (macho y hembra o superior/inferior) cizallan la banda.

• Puntos fuertes: alta velocidad, funcionamiento continuo, adecuada para espesores moderados y tiradas de producción con muchas anchuras estrechas.

• Uso típico: acero laminado en frío, inoxidable, aluminio para corte longitudinal de bobina a bobina.

Cortadora (tijera o cizalla)

• Mecanismo: cuchillas circulares superior e inferior con acción de corte superpuesta; a menudo se denomina cortadora cizalladora.

• Puntos fuertes: filo más limpio con menos rebabas, tolera calibres más gruesos, buena para materiales de gran espesor y recubiertos.

• Uso típico: chapas de acero más gruesas que necesitan un buen estado de los bordes para soldar o estampar.

Cortadora de cuchillas

• Mecanismo: hojas de afeitar fijas que cortan el material por corte, no por cizallamiento.

• Puntos fuertes: excelente para galgas muy finas y láminas en las que importa minimizar las rebabas y la deformación de los bordes.

• Uso típico: papel de aluminio, acero inoxidable muy fino y superficies recubiertas delicadas.

Regla general de selección: Para materiales muy finos y delicados, elija la cuchilla; para la producción de bobina a bobina a alta velocidad, elija la rotativa; y para calibres pesados que requieran poca rebaba, elija las cortadoras de tipo cizalla. Una elección equivocada aumenta la tasa de desechos y el coste de acabado fuera de línea.

4. Disposición típica de las líneas y módulos opcionales

Las líneas de corte son modulares; los fabricantes ensamblan los módulos necesarios para aplicaciones específicas. Las configuraciones comunes incluyen:

• Línea básica de corte longitudinal de bobina a bobina: desbobinador → estación de corte longitudinal → rebobinador. Poco capital y poco espacio ocupado.

• Línea de corte longitudinal + niveladora: añade un nivelador aguas arriba para las tiras de planitud crítica.

• Corte longitudinal + CTL (corte a medida): Permite la salida de hojas en lugar de tiras enrolladas. Útil para la venta de hojas o talleres de estampación.

• Carga automatizada + cambio de bobina: Las instalaciones para trabajos pesados incluyen carros de bobinas automáticos, manipulación robotizada de bobinas y mesas de empalme para un funcionamiento casi continuo.

• Inspección en línea y medición láser: para bandas de alto valor que requieren certificación de superficie.

Incluya módulos opcionales cuando la mezcla de productos lo requiera: por ejemplo, una guía de bordes de precisión para bandas estrechas, un paso de templado para bandas elásticas o una estación de corona/limpieza para bobinas pintadas.

5. Tipos de materiales, gamas de espesores y parámetros de las bobinas

Las líneas de corte longitudinal procesan una amplia gama de materiales. Gamas típicas:

• Aluminio (calibre ligero): 0,02 mm hasta 3 mm en líneas especiales.

• Acero laminado en frío: De 0,25 mm a 3 mm típico para líneas rotativas.

• Acero al carbono laminado en caliente: a menudo de 0,6 mm y más gruesas (preferiblemente con cortadoras de cizalla).

• Acero inoxidable: De 0,1 mm a 2,0 mm en función de los requisitos de acabado superficial.

• Cobre / latón / lámina: cortadoras de cuchillas utilizadas para calibres muy finos.

Parámetros de la bobina a especificar en la RFQ:

• Anchura de la bobina principal (mm).

• Gama de espesores (mín-máx).

• Diámetro interior (DI) y exterior (DE) de la bobina.

• Peso máximo de la bobina (kg).

• Estado de la superficie (aceitada, pintada, precubierta, brillante).

Una especificación precisa evita que la maquinaria se adapte mal y reduce la necesidad de reequipamiento.

6. Métricas clave de rendimiento y cómo leerlas

Cuando evalúe a los fabricantes, compare las siguientes métricas en igualdad de condiciones.

Nota: los fabricantes suelen indicar la velocidad técnica máxima en condiciones ideales; solicite cifras de rendimiento verificadas en el mismo calibre de material que piensa utilizar.

7. Automatización, controles y preparación para la Industria 4.0

Las líneas de corte longitudinal modernas incluyen funciones de control avanzadas:

• Gestión de recetas para cambios rápidos de producto

• Control de tensión en bucle cerrado mediante células de carga y retroalimentación de bailarina

• Guiado automático de bordes con cámaras o sensores mecánicos

• Módulos de diagnóstico a distancia, registro de la producción y SPC (control estadístico de procesos)

• Integración con ERP para la trazabilidad y la planificación de la producción

Al evaluar los sistemas de control, solicite la demostración de:

• Diseño de la interfaz hombre-máquina y soporte lingüístico

• Formatos de exportación de datos para la trazabilidad (CSV, XML, OPC UA)

• Disposiciones de ciberseguridad y política de acceso remoto

Las soluciones totalmente automatizadas pueden aumentar el rendimiento y reducir las piezas desechadas, pero requieren un mejor nivel de asistencia local y una estrategia documentada de piezas de repuesto para evitar tiempos de inactividad prolongados.

8. Calidad, estado de los bordes y manipulación posterior a la hendidura

La calidad del canto es un factor decisivo para muchos compradores. Parámetros a inspeccionar en el momento de la aceptación:

• Altura y consistencia de las rebabas: medidos con perfilómetros

• TIR del canto (excentricidad total del indicador): afecta a la calidad del bobinado

• Arañazos en la superficie o deslaminación del revestimiento: depende del tipo de cuchilla y de los rodillos de entrada

• Concentricidad y estanqueidad de la bobina de rebobinado: medido por peso y controles dimensionales

Opciones de manipulación posterior a la hendidura:

• Compactadores de cantos y empacadoras para gestionar la chatarra

• Separadores automáticos de tiras para evitar que se enreden en las bobinadoras

• Puestos de etiquetado y embalaje para una preparación inmediata de los envíos

Un sólido programa de control de calidad debe incluir la verificación de las bobinas entrantes, inspecciones en línea y registros de muestras finales de cada bobina hija. Esto reduce las disputas y los rechazos de los clientes.

9. Seguridad, ergonomía y consideraciones reglamentarias

Las líneas de corte longitudinal implican piezas móviles pesadas, bordes afilados y energía almacenada. Características de seguridad clave que deben exigirse:

• Protección de zonas con enclavamientos y cortinas fotoeléctricas

• Arquitectura de parada de emergencia con PLC de seguridad de doble canal

• Procedimientos de bloqueo y etiquetado y manuales de mantenimiento claros

• Control del ruido y el polvo conforme a la normativa local

• Ergonomía del operario: plataformas elevadas, HMI accesible, buena iluminación

En muchas jurisdicciones es obligatorio el cumplimiento de las normas de seguridad de máquinas CE, ANSI o locales; asegúrese de que el fabricante proporciona certificados de conformidad y diagramas de cableado.

10. Requisitos previos de instalación, puesta en servicio y emplazamiento

Confirmar antes de la entrega del equipo:

• Espacios libres de construcción para el carro de bobinas, el desenrollador y la trayectoria del enrollador

• Capacidad de carga del suelo y puntos de anclaje

• Alimentación: tensión, frecuencia y necesidades de transformadores específicos

• Suministro de aire comprimido e hidráulico (si es necesario)

• Capacidad de grúa para manipulación de bobinas e instalación mecánica

• Controles medioambientales para materiales sensibles recubiertos o en láminas

Los estudios detallados del emplazamiento y las listas de comprobación previas al envío suelen evitar costosas repeticiones y retrasos durante la puesta en marcha.

11. Programa de mantenimiento y plan de piezas de recambio

Un plan de mantenimiento adecuado aumenta el tiempo de actividad:

• A diario: inspección de cuchillas, puntos de lubricación, comprobaciones de seguridad

• Semanal: calibración del sensor de tensión, inspección de correas y rodillos

• Mensual: comprobación del aceite de la caja de cambios, análisis de las vibraciones del motor

• Trimestral / anual: replanificación de la sustitución de cuchillas, reafilado de rodillos, copias de seguridad del PLC

Kit de piezas de repuesto recomendado (mínimo):

• Juego de cuchillas superiores/inferiores (giratorias/cortantes)

• Rodamientos para poleas tensoras y ejes de reenvío

• Piezas de cizalla y juntas de cambio rápido

• Módulo de repuesto PLC y HMI

• Sensores electrónicos (guía de bordes, tensión)

Los fabricantes suelen ofrecer contratos de servicio; compare los tiempos de respuesta, los diagnósticos remotos y las redes de socios locales al comparar el coste total de propiedad.

12. Factores de coste y modelo realista de coste total de propiedad

Los costes de capital y operativos dependen de:

• Automatización de la manipulación de materiales (mayor inversión, menor mano de obra)

• Niveladoras de precisión y sistemas de inspección

• Tecnología de corte longitudinal: los sistemas de cizallado cuestan más al principio, pero el coste de acabado es menor en el caso del calibre grueso

• Tasa de chatarra y consumo de energía previstos

• Servicio, formación y disponibilidad de piezas de repuesto

Un modelo sencillo de coste total de propiedad debería incluir:

1. Precio de compra

2. Coste de instalación y puesta en marcha

3. Mantenimiento anual y piezas de recambio (porcentaje de las inversiones)

4. Energía y consumibles (cuchillas, lubricantes)

5. Coste de la mano de obra (operarios, técnicos)

6. Productividad esperada y ahorro de chatarra

Pida a los vendedores que le proporcionen estudios de casos validados sobre materiales idénticos; las cifras validadas son más útiles que las especificaciones idealizadas.

13. Cómo preparar una petición de oferta precisa

Una petición de oferta precisa acelera la precisión del presupuesto. Incluye:

• Lista detallada de materiales (química o clase, superficie, gama de espesores)

• Objetivos de producción (t/mes, tamaños típicos de bobina)

• Anchuras y tolerancias requeridas de las bobinas hijas

• Calidad mínima aceptable del canto (rebaba máxima, bisel del canto)

• Funciones de automatización e integración de datos necesarias

• Detalles del emplazamiento: potencia, grúa, carga sobre el suelo, temperaturas

• Condiciones de la garantía y expectativas de la lista de piezas de repuesto

• Pruebas de aceptación previstas y procedimiento de aprobación de muestras

Los vendedores sólo pueden fijar precios correctamente si reciben información técnica coherente y completa.

14. Casos prácticos y ejemplos de aplicación

Breves instantáneas de aplicaciones ilustran situaciones típicas de las plantas.

Proveedor de estampación para automoción

Reto: convertir acero CR de 1.500 mm de ancho en 10 anchos estrechos específicos con alta repetibilidad. Solución: línea de corte rotativa de alta velocidad con guía de bordes y rebobinadores automáticos; SPC instalado para la calidad de los bordes; mejora del rendimiento en 3%.

Fabricante de electrodomésticos

Reto: cortar bobinas de aluminio prepintado sin dañar el revestimiento. Solución: cortadora de cuchillas con rodillos de entrada suave y manipulación en sala limpia; reducción de los desechos gracias a la minimización del contacto con la superficie.

Procesador de bobinas de acero estructural

Reto: las bobinas laminadas en caliente de gran calibre requerían bordes con pocas rebabas para la soldadura. Solución: cortadora tipo cizalla combinada con nivelación y enderezamiento; reducción de las repeticiones posteriores.

Estos ejemplos muestran cómo la adaptación de la tecnología a la aplicación proporciona beneficios cuantificables.

15. Cuadros comparativos de especificaciones completas

Tabla A: Variantes típicas de la línea de corte y especificaciones del núcleo

Tabla B. Lista de comprobación de pruebas de aceptación clave (mínimo)

16. Preguntas frecuentes

1. ¿Qué diferencia hay entre una línea de corte longitudinal y una línea de corte transversal?
   Una línea de corte longitudinal realiza cortes longitudinales para producir bobinas más estrechas; una línea de corte transversal corta las bobinas en planchas de longitudes específicas. Algunos sistemas combinan ambas funciones en un solo espacio para mayor flexibilidad.

2. ¿Cómo elegir entre cortadoras rotativas, de cizalla y de cuchilla?
   Adapte el principio de la cuchilla al grosor de su material y a la sensibilidad de la superficie: cuchilla para láminas ultrafinas, rotativa para bobinas de alta velocidad, cizalla para requisitos de gran espesor y baja rebaba.

3. ¿Qué tolerancias puedo esperar en cuanto a anchura y rebabas?
   Las buenas líneas alcanzan una tolerancia de ±0,3-0,5 mm de anchura y las cifras de rebabas dependen del tipo de cuchilla y del desgaste; solicite al fabricante métodos de medición e informes de muestras.

4. ¿Con qué frecuencia se cambian o afilan los cuchillos?
   La frecuencia depende del material y de las horas de producción; las cuchillas giratorias típicas duran de cientos a miles de toneladas, las cuchillas de cizalla requieren un reafilado más frecuente. Controle la vida útil de las cuchillas y mantenga repuestos.

5. ¿Puede una línea de corte longitudinal manipular bobinas pintadas o prerrevestidas?
   Sí, con rodillos de entrada adecuados, guías de contacto suave y tensión controlada para evitar daños en el revestimiento. La experiencia del proveedor con materiales revestidos es importante.

6. ¿Qué funciones de automatización ofrecen el ROI más rápido?
   El cambio automático de bobina, el almacenamiento de recetas y el control de tensión de bucle cerrado reducen la mano de obra y los desechos. Los diagnósticos remotos reducen el tiempo de respuesta en caso de inactividad.

7. ¿Qué certificaciones de seguridad debo exigir?
   CE para la UE, ANSI para Norteamérica y documentación de seguridad específica de la máquina. Asegúrese de que la arquitectura del PLC de seguridad y la protección cumplen los códigos locales.

8. ¿Cuál es el plazo de entrega realista para una línea personalizada?
   Depende del alcance; la entrega y puesta en marcha típicas oscilan entre 12 y 36 semanas. Para acelerar la construcción hay que confirmar que el emplazamiento está listo.

9. ¿Cómo calculo el par necesario del enrollador y la velocidad de rebobinado?
   El tamaño del rebobinador depende de la anchura de la banda, el grosor, el límite elástico y la tensión de rebobinado deseada; los proveedores proporcionan cálculos de par basados en las especificaciones del material.

10. ¿Qué piezas de repuesto deben estar in situ en el momento de la puesta en marcha?
    Cuchillas, rodamientos, módulo de repuesto PLC, correas y sensores críticos. Acuerda con el proveedor un kit de piezas de repuesto para los 12 primeros meses.

17. Recomendaciones finales y próximos pasos

Para compradores e ingenieros que se disponen a adquirir una línea de corte longitudinal:

1. Elabore una petición de oferta con los materiales exactos, el rendimiento objetivo, el tamaño de las bobinas y la calidad de los bordes requerida.

2. Solicite a los proveedores hojas de ejecución validadas que muestren el rendimiento de sus materiales.

3. Insista en que se realicen pruebas de aceptación claras que incluyan recorridos continuos de varias horas a la velocidad nominal.

4. Compare el coste total de propiedad, no sólo el capex: incluya energía, piezas de repuesto y disponibilidad de servicio local.

5. Opte por un socio que ofrezca personalización, formación y una estrategia documentada de piezas de repuesto.
