التشقق الناتج عن إجهاد التآكل الكبريتيدي (SSCC)

التشقق الناتج عن تآكل الكبريتيد الإجهادي (عادةً ما يُطلق عليه اختصاراً SSC أو SSCC) هو فشل هش بمساعدة الهيدروجين يحدث عندما يتعرض الفولاذ والسبائك القابلة للتأثر لكبريتيد الهيدروجين الرطب (H₂S) تحت إجهاد الشد. يتم التحكم في هذه الظاهرة من خلال ثلاثة عناصر مترابطة - البيئة الحامضة (المحتوية على H₂S) التي تنتج الهيدروجين الذري على سطح المعدن، وإجهاد الشد (المتبقي أو المطبق)، والبنية المجهرية/الصلابة التي تسمح بالتقصف الناجم عن الهيدروجين وانتشار الشقوق. وتتمثل الطرق الأكثر موثوقية لإدارة التشقق الناجم عن الهيدروجين SSC في (1) اختيار المواد ومستويات الصلابة التي ثبتت مقاومتها بموجب المعايير المعترف بها (على سبيل المثال، NACE TM0177، NACE MR0175 / ISO 15156)، (2) التحكم في الضغوط عن طريق التصميم والمعالجة الحرارية بعد اللحام، و(3) تطبيق الضوابط البيئية وبرامج الفحص. عندما يتم الجمع بين هذه التدابير، يمكن تقليل مخاطر SSC إلى مستويات مقبولة بالنسبة للنفط والغاز والتكرير والصناعات ذات الصلة.

ما هو التشقق الناتج عن إجهاد التآكل الكبريتيدي؟

التشقق الإجهادي الكبريتيدي الإجهادي هو تشقق هش مرتبط بالهيدروجين يحدث في المكونات المعدنية المعرضة لبيئات مائية تحتوي على كبريتيد الهيدروجين (H₂S) والرطوبة أثناء تعرضها لإجهاد الشد. وعادةً ما تكون التشققات عابرة للحبيبات أو بين الحبيبات ويمكن أن تسبب فشلًا مفاجئًا وكارثيًا دون سابق إنذار إن لم يتم التعامل معها. ونظرًا لأن H₂S شائع في العديد من تيارات النفط والغاز والتكرير، فإن التشققات الحبيبية الحبيبية هي مصدر قلق رئيسي للسلامة والموثوقية في إنتاج الهيدروكربون ونقله ومعالجته.

منظور تاريخي موجز

وقد بدأت صناعة النفط والغاز في توثيق التكلس الباطني الموضعي في الخمسينيات والستينيات من القرن الماضي مع انتقال الإنتاج إلى المكامن "الحامضة" التي تحتوي على H₂S. دفعت الإخفاقات الميدانية المبكرة إلى تطوير طرق عملية للاختبارات المعملية ثم المعايير الرسمية في نهاية المطاف. وقد قام المعهد الوطني للمواد الحامضة (الذي أصبح الآن جزءًا من AMPP) بتدوين إجراءات الاختبار (TM0177) وتوصيات المواد (MR0175 / ISO 15156)، والتي لا تزال العمود الفقري لممارسات الصناعة لتأهيل المواد للخدمة الحامضة.

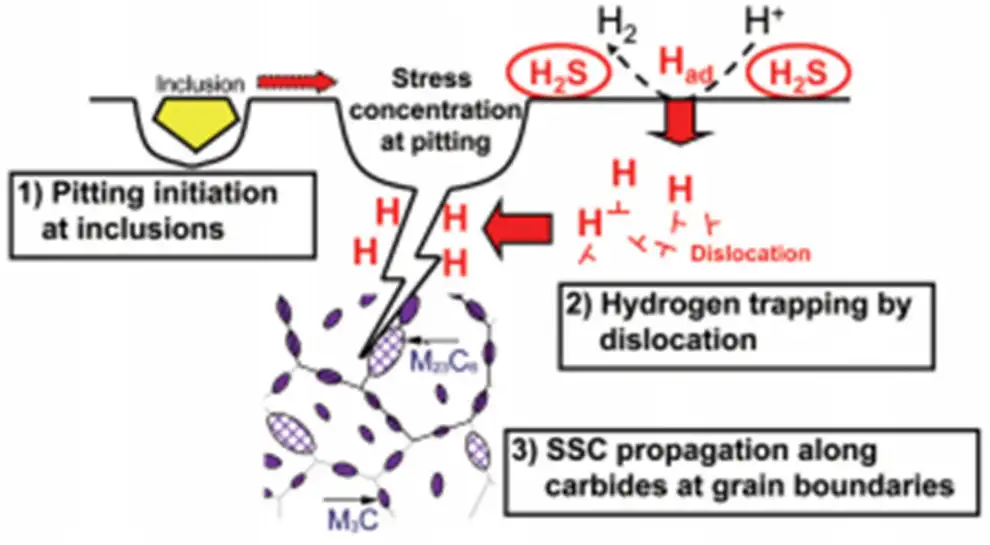

الآليات - كيف تبدأ التشققات وتنمو

تشير الأبحاث المعاصرة إلى أن التعاون فيما بين بلدان الجنوب ليس آلية واحدة بل مجموعة من العمليات ذات الصلة:

• التقصف الهيدروجيني/التشقق بمساعدة الهيدروجين: يتم تقليل H₂S في المحلول المائي على سطح الفولاذ، ومن خلال التفاعلات الكاثودية يولد الهيدروجين الممتز والذري. ينتشر الهيدروجين الذري في المعدن، ويتركز في مواقع الاحتجاز (الشوائب والخلع وحدود الحبيبات)، ويقلل من الليونة وصلابة الكسر. ثم يحدث الكسر تحت إجهاد الشد.

• مساهمة التشقق الناتج عن التآكل الإجهادي (SCC): في بعض الحالات، يتحد الانحلال الأنودي عند طرف الشق مع التقصف الهيدروجيني للمساعدة في انتشار الشقوق. يمكن أن تختلف المساهمة النسبية للانحلال الأنودي مقابل التقصف الهيدروجيني باختلاف السبيكة والبيئة وحالة الإجهاد.

• العوامل الحرجة: يتطلب بدء/انتشار الشقوق (1) توافر (1) ذرة H، (2) شدة إجهاد أعلى من العتبات المحلية (غالبًا ما تكون الضغوط المتبقية أو المرتبطة باللحام)، و(3) حالة معدنية (على سبيل المثال، الصلابة، المارتنسيت، تقصف المارتنسيت المقسّى) التي تتيح حدوث كسر هش عند درجة الحرارة ومعدل الإجهاد المناسبين.

العوامل البيئية التي تغير مخاطر التعاون فيما بين بلدان الجنوب

المتغيرات البيئية الرئيسية (التفسير العملي):

• H₂S الضغط الجزئي (أو التركيز): ويميل ارتفاع H₂S إلى زيادة الهيدروجين المتاح على سطح المعدن؛ وتستخدم المعايير ومخططات التأهيل الضغط الجزئي لـ H₂S كعامل تصنيف أساسي.

• الأس الهيدروجيني: يزيد الأس الهيدروجيني المنخفض جدًا من الذوبان الحمضي؛ وظروف الأس الهيدروجيني شبه المحايدة "H₂S الرطب" خبيثة بشكل خاص لأنها تسمح بتكوين الكبريتيد مع توليد الهيدروجين.

• درجة الحرارة: يمكن أن تؤدي زيادة درجة الحرارة إلى تسريع معدلات التفاعل وانتشار الهيدروجين ولكن يجب أن يكون تقييم درجة الحرارة محددًا بدرجة الحرارة.

• الملوحة والأيونات الأخرى (Cl- وCO₂): يمكن أن تؤدي أيونات الكلوريد وثاني أكسيد الكربون إلى تفاقم التآكل العام وتغيير سلوك توليد/انتشار الهيدروجين؛ تحتاج البيئات المختلطة (H₂S + CO₂) إلى تقييم خاص.

• نظام التدفق والأكسجين: يؤثر التدفق على ثبات الطبقة السطحية ويمكن أن يؤدي وجود الأكسجين إلى تحويل آليات التآكل بعيدًا عن السلوك النموذجي الذي يعتمد على H₂S فقط.

ما هي المواد القابلة للتأثر - المعادن مهمة في علم المعادن

القواعد العامة (إرشادات عملية):

• الفولاذ الكربوني منخفض القوة ومنخفض الصلابة يمكن أن تكون عرضة للظواهر الناجمة عن الهيدروجين مثل التشقق الناجم عن الهيدروجين (HIC) والتشقق التدريجي، ولكنها تميل إلى أن تكون أقل عرضة للتشقق الناجم عن الهيدروجين إذا كانت الصلابة وقوة الخضوع منخفضة.

• الفولاذ عالي الصلابة والفولاذ المروي والمقوى (درجات قوة الخضوع الأعلى، على سبيل المثال، API X70+ أو أنابيب ومثبتات الخطوط عالية القوة) أكثر عرضة للتقصف الهيدروجيني الجزئي لأن بنيتها المجهرية تحبس الهيدروجين ولديها قدرة تحمل أقل للتقصف الهيدروجيني. التحكم في الصلابة أمر بالغ الأهمية.

• الفولاذ الأوستنيتي المقاوم للصدأ ليست محصنة - في ظل بعض ظروف H₂S الرطبة يمكن أن تعاني من التشقق بمساعدة الهيدروجين أو الأعطال الموضعية المرتبطة بالكبريتيد - لذا يجب تقييم درجات الفولاذ المقاوم للصدأ وفقًا لتوجيهات MR0175/ISO15156.

• سبائك النيكل الأساسية وغيرها من السبائك المقاومة للتآكل (CRAs) تتمتع عمومًا بمقاومة فائقة ويتم تحديدها حيثما تملي متطلبات مخاطر SSC أو متطلبات الأداء، ولكنها مكلفة ويجب اختيارها وفقًا للحدود القياسية والتأهيل المختبري.

إرشادات الصلابة (قاعدة عامة): تحد العديد من الرموز من صلابة برينل (HB) للخدمة الحامضة؛ بالنسبة للفولاذ الكربوني والفولاذ منخفض السبائك، فإن الحد الأعلى النموذجي المستخدم في المواصفات هو حوالي 197 HB (≈ Rc 22)، بينما يتطلب الفولاذ عالي القوة غالبًا صلابة أقل في مناطق اللحام HAZ أو المناطق المتأثرة بالحرارة. اتبع دائمًا مواصفات المواد الخاصة بالمشتري وحدود NACE/ISO الخاصة بالبيئة المحددة.

اللحام والتصنيع والبنى المجهرية - يتطلب اهتمامًا خاصًا

تعتبر مناطق اللحام المتأثرة بالحرارة (HAZ)، ومناطق الحبيبات الخشنة، والمارتنسيت غير المقوّى، والبنى المجهرية غير المقوّاة ومواقع بدء التشقق مصائد هيدروجين شائعة. ضوابط التصنيع الرئيسية:

• التحكم في التسخين المسبق والتحكم في درجة الحرارة البينية لتجنب تكوين المارتينسيت غير المقسى.

• المعالجة الحرارية لما بعد اللحام (PWHT) لتلطيف الهياكل المارتنسيتية وتقليل الإجهادات المتبقية عند الاقتضاء.

• التحكم في الهيدروجين في مستهلكات اللحام (الأقطاب الكهربائية منخفضة الهيدروجين والتخزين المناسب والخبز).

• قياس صلابة منطقة HAZ واللحامات للتحقق من الامتثال.

المعايير وطرق الاختبار

والوثيقتان اللتان تمت الإشارة إليهما على نطاق واسع هما:

• ISO 15156 / Nace MR0175 - يضع مبادئ وقواعد محددة لاختيار المواد لبيئات H₂S في النفط والغاز؛ ويحدد المظاريف البيئية وفئات السبائك ويعطي حدودًا عملية (على سبيل المثال، حدود الصلابة والسبائك المسموح بها لضغوط جزئية محددة من H₂S ودرجات حرارة محددة).

• NACE TM0177 (طرق اختبار الحامض) - تحدد إجراءات الاختبار المختبرية (الشد والعارضة المثنية والحلقة على شكل حرف C والحزمة الكابولية المزدوجة) لتقييم مقاومة الحامض SSC/SSCC وهي مرجع الاختبار الفعلي للتأهيل. يصف المعيار الحلول وإعدادات الاختبار المستخدمة لإعادة إنتاج الظروف الحامضة في المختبر.

تشمل المستندات المفيدة الأخرى NACE MR0103 (خدمة المصافي) والعديد من مواصفات مواد API ومواصفات مواد الشركة التي تشير إلى إرشادات ISO/NACE أو تكملها.

الاختبارات المخبرية - ما الذي تخبرك به الطرق الرئيسية

طرق اختبار SSC الشائعة (ملخص قصير):

الاختبارات المعملية ضرورية من أجل مؤهل مواد لبيئات حامضة محددة ولكن يجب تفسيرها بعناية لأن الحلول المختبرية والإجهادات المفروضة هي تبسيط للظروف الميدانية.

التفتيش والمراقبة - الفحص والمراقبة - الفحص غير الموضعي العملي والضوابط الميدانية

نظرًا لأن SSC يمكن أن ينتج عنه الحد الأدنى من بصمات التآكل الخارجي قبل الفشل الهش، يجب أن تجمع برامج الفحص:

• الموجات فوق الصوتية العادية (UT) والصفيف المرحلي UT للكشف عن الشقوق الداخلية والعيوب المستوية.

• اختبار الجسيمات المغناطيسية (MPI) للتشقق السطحي/القريب من السطح على المكونات الحديدية التي يمكن الوصول إليها.

• مسوحات الصلابة عبر معدن القاعدة، واللحامات ومنطقة الخطر لضمان الامتثال للحدود المحددة.

• الرصد الكيميائي من السوائل المنتجة وخطوط الأنابيب لتركيز الهيدروجين ودرجة الحموضة ومستويات الكلوريد.

• مراقبة الإجهاد والإجهاد في المكونات عالية الخطورة للكشف عن التحميل أو الزحف غير المعتاد.

يجب أن يكون تواتر الفحص غير الاستباقي غير الاستباقي قائمًا على المخاطر (أعلى بالنسبة لمواقع الضغط الجزئي العالي أو الضغط الجزئي العالي للحرارة).

ضوابط التصميم والمواصفات التي تقلل من مخاطر التعاون فيما بين بلدان الجنوب

عناصر المواصفات الرئيسية عالية التأثير:

• اختيار المواد وفقًا للمعيار ISO 15156 / NACE MR0175 مع غلاف بيئي واضح (الضغط الجزئي لـ H₂S، ودرجة الحرارة، والأس الهيدروجيني).

• حدود الصلابة (برينل أو روكويل) للمعدن الأساسي واللحام HAZ. تفرض مواصفات الموردين النموذجية HB ≤ 197 للعديد من أنواع الفولاذ الكربوني في الخدمة الحامضة، ولكن تختلف القيم حسب السبيكة وغلاف الخدمة.

• تقليل إجهادات الشد عن طريق مقاطع أكثر سمكًا أو تغييرات هندسية في التصميم أو استخدام تخفيف التوتر اللاحق (PWHT، التلدين لتخفيف الضغط).

• تحديد إجراءات اللحام والمواد الاستهلاكية التي تحدّ من التقاط الهيدروجين، وتتطلب المعالجة الحرارية الفائقة عند الضرورة.

ضوابط التخفيف والضوابط التشغيلية

يحقق النهج متعدد الطبقات أفضل النتائج:

1. استبدال المواد: استخدام سبائك النيكل ذات القاعدة النيكلية أو سبائك النيكل الأساسية للمكونات المعرضة لظروف H₂S الأكثر عدوانية.

2. التحكم في الصلابة: التحقق من وتطبيق قيم الصلابة القصوى لجميع الأصناف المشتراة والمصنعة.

3. العلاج الحراري وتخفيف التوتر: استخدام المعالجة الحرارية لتقليل إجهادات الشد المتبقية وتلطيف المارتينسيت.

4. الطلاءات والبطانات: حماية الأسطح من التلامس مع الأغشية المائية الحامضة. ملحوظة: يمكن أن تفشل الطلاءات وتخفي التآكل - يجب أن يظل الوصول إلى التآكل.

5. التحكم البيئي: إزالة H₂S الذائبة أو تقليلها عن طريق المعالجة بالغاز أو استخدام مثبطات أو التجفيف حيثما أمكن.

6. الحماية الكاثودية (CP): يمكن أن يقلل CP من التآكل ولكن يجب تطبيقه بعناية لأنه يمكن أن يغير خصائص تطور الهيدروجين؛ لا يلغي CP الحاجة إلى حدود اختيار المواد.

أنماط الفشل النموذجية وملاحظات الحالة

• تشقق HAZ اللحام بالقرب من اللحامات الطوقية: متكررة عندما يتم حذف PWHT وتكون الصلابة عالية.

• أعطال القفل عالي القوة: انكسرت البراغي في الخدمة الحامضة بشكل غير متوقع بسبب الإجهاد والتقصف الهيدروجيني معًا.

• التشقق الطولي للأنابيب الخطية: الشقوق العابرة للحبيبات التي تبدأ في العيوب السطحية أو ميزات التآكل الداخلي في أنابيب الخطوط عالية القوة المعرضة لـ H₂S الرطبة.

تؤكد هذه الأمثلة على الحاجة إلى التحكم في كل من المادة/الصلابة وحالة الإجهاد.

جداول مرجعية سريعة

الجدول أ - الحساسية النسبية حسب عائلة المواد (عرض عملي)

الجدول ب - طرق الاختبار الشائعة وما تقيسه

الأسئلة الشائعة

س1: هل التشقق الإجهادي الإجهادي العام هو نفسه التشقق الإجهادي الإجهادي العام؟
ج: إن التكلس الباطني الجزئي هو شكل محدد من أشكال التكلس الباطني المكلس بمساعدة الهيدروجين يحدث في بيئات رطبة ذات حموضة هيدروجينية؛ وغالباً ما ينطوي على آليات التقصف الهيدروجيني بالإضافة إلى عمليات التآكل.

س2: ما المعيار الذي يجب أن أتبعه لاختيار المواد في خدمة النفط والغاز الحامض؟
ج: ISO 15156 ISO / NACE MR0175 هو المعيار الدولي الأساسي لاختيار المواد وتأهيلها في خدمة H₂S؛ ويوفر NACE TM0177 طرق الاختبار المختبرية.

س3: هل يمكن للطلاءات أن تقضي على مخاطر التعاون بين بلدان الجنوب؟
ج: تقلل الطلاءات من التعرض ولكن لا يمكن الاعتماد عليها كوسيلة تخفيف وحيدة لأن تلف الطلاء أو تفككه يمكن أن يعرض الركيزة تحت الضغط؛ اجمع بين الطلاءات والمواد المناسبة والفحص.

س4: ما هو حد الصلابة الذي يجب أن أحدده؟
ج: لا يوجد حد واحد لكل حالة؛ تستخدم العديد من المواصفات ~197 HB (≈ Rc22) كمرجع للفولاذ الكربوني، ولكن يجب أن يأتي الحد الدقيق من التقييم القياسي/الهندسي للضغط الجزئي H₂S المحدد ودرجة الحرارة.

س5: هل الفولاذ المقاوم للصدأ محصّن من الفولاذ المقاوم للصدأ؟
ج: لا - قد تكون بعض أنواع الفولاذ المقاوم للصدأ عرضة للتأثر في ظروف H₂S محددة أو إذا تم تشغيلها على البارد؛ تحقق دائمًا من صحة الاختيار وفقًا لإرشادات ISO/NACE.

س6: هل تمنع أنظمة الحماية الكاثودية حدوث التشقق الجانبي السطحي؟
ج: يتحكم CP في التآكل ولكنه لا يقضي على توليد الهيدروجين من البيئات الحامضة، وإذا تم تطبيقه بشكل غير صحيح، يمكن أن يغير تطور الهيدروجين؛ CP هو تحكم تكميلي، وليس بديلاً للمواد المناسبة وحدود الصلابة.

س7: هل يمكن الاعتماد على الاختبارات المعملية للأداء الميداني؟
ج: تعتبر الاختبارات المعملية ضرورية للتأهيل ولكن يجب تفسيرها بحذر - تكرار أكبر عدد ممكن من الظروف الميدانية واستخدام معايير قبول متحفظة.

س 8: ما هو تكرار الفحص الموصى به؟
ج: يجب أن يكون الفحص قائمًا على المخاطر: يتطلب الضغط الجزئي العالي من H₂S، أو الضغط العالي أو الأعطال السابقة فحصًا أكثر تواترًا. يجب أن تتطابق أنواع الفحص غير القابل للتفتيش مع أنماط الفشل المتوقعة (UT، MPI، فحوصات الصلابة).

السؤال 9: ما هي العلامات التحذيرية المبكرة للإصابة بمرض جنون البقر؟
ج: غالبًا ما يكون هناك عدد قليل من العلامات الخارجية؛ ابحث عن التشوه المرتبط بالإجهاد، أو التسريبات الجديدة، أو التغيرات في بيانات الانبعاثات الصوتية/التوتر. يعد الفحص غير الاعتيادي المنتظم هو أفضل كشف مبكر.

س10: في حالة فشل أحد المكونات بواسطة SSC، ما هي الخطوات التالية التي ينبغي اتخاذها؟
ج: الإغلاق الفوري والاحتواء، وتحليل الأعطال المعدنية، ومراجعة سجلات المواد/الصلابة، وإعادة تقييم البيئة والإجهاد، وتنفيذ تغييرات المواصفات التصحيحية والفحص قبل إعادة التشغيل.

قائمة مرجعية قصيرة للمشتريات والمواصفات الهندسية

• اقتبس المواصفة القياسية ISO 15156 / NACE MR0175 وحدد الغلاف البيئي (الضغط الجزئي H₂S، الأس الهيدروجيني، درجة الحرارة، درجة الحرارة).

• اشتراط دليل اختبار NACE TM0177 للمواد غير القياسية أو عالية الخطورة.

• حدد قيم الصلابة القصوى للمعدن الأساسي واللحامات و HAZ وتطلب خرائط صلابة.

• الإصرار على تأهيل إجراءات اللحام (PQR/WPS) باستخدام المواد الاستهلاكية منخفضة الهيدروجين والمعالجة الحرارية الفائقة PWHT حيثما كان ذلك محددًا.

• تحديد خطة NDT/التفتيش وفترات المراقبة القائمة على المخاطر.

الإغلاق

لا يزال التشقق الإجهادي الكبريتيدي الإجهادي يمثل تهديدًا رئيسيًا للسلامة في البيئات الهيدروكربونية الحامضة. ويوفر الجمع بين معايير الصناعة المتطورة (ISO 15156 / NACE MR0175 وNACE TM0177)، والضوابط الهندسية (حدود الصلابة، PWHT، واستبدال المواد)، وبرامج الفحص الميداني المنضبط إطار عمل قوي لمنع حدوث أعطال التآكل الإجهادي الحامض الكارثية. إن المراقبة المستمرة للأبحاث (الانتشار الهيدروجيني، والمقاييس الجديدة للتعرّف على المواد، والفحص غير القابل للتفكيك القابل للتشغيل المتقدم) والتطبيق الصارم لبيانات الاختبار على المظاريف الميدانية الحقيقية ضرورية للتشغيل الآمن والموثوق.

مراجع موثوقة

• المواصفة القياسية ISO 15156: صناعات البترول والغاز الطبيعي - مواد للاستخدام في البيئات المحتوية على H₂S (ISO)
• تقييم التشقق الناتج عن التآكل الإجهادي، الكبريتيد (AMPP / مجلة التآكل)
• التشقق والتقرح الناجم عن الهيدروجين في الفولاذ - مراجعة (NIST / ML Martin)
• السبائك المقاومة للتآكل في النفط والغاز - إرشادات الاختيار (معهد النيكل)
